实现Cisco对接华为，OSPF验证对接

White Tea 2024-04-08 原文

实验目的：

为验证Cisco和华为通过OSPF对接时是否会发生bug，且观察在实现OSPF对接成功后，各个区域内的LSA信息。

实验需求：

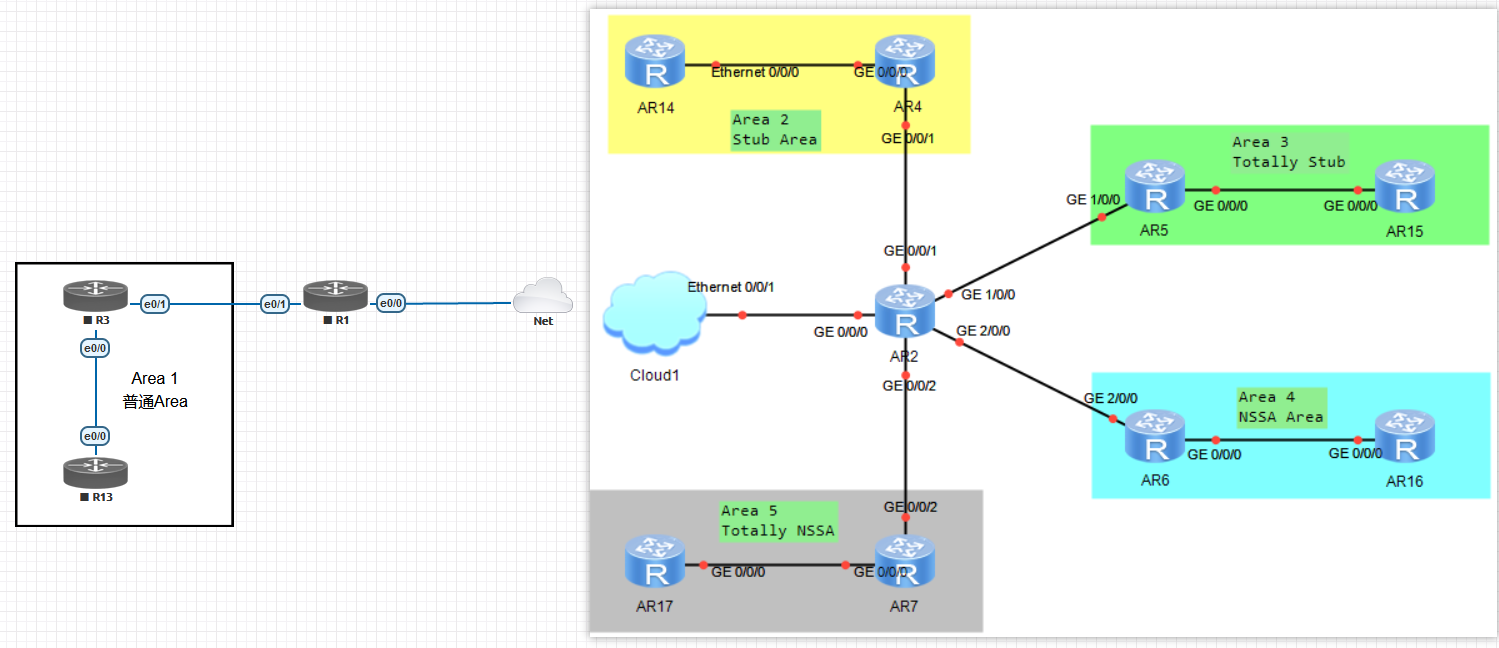

实验拓扑如下：

1、R1（Cisco）和R2（华为）处于Area 0，OSPF对接需要进行验证（md5）

2、Area 1使用Cisco路由器完成

3、Area 2，Area 3，Area 4，Area 5如图设置为特殊区域

实验代码：

R1代码如下：

R1(config)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.255
R1(config-if)#int e0/0
R1(config-if)#ip add 192.168.12.1 255.255.255.0
R1(config-if)#ip ospf message-digest-key 1 md5 test520
R1(config-if)#no shutdown
R1(config)#int e0/1
R1(config-if)#ip add 192.168.13.1 255.255.255.0
R1(config-if)#no shutdown
R1(config)#router ospf 1
R1(config-router)#network 1.1.1.1 0.0.0.0 area 0
R1(config-router)#network 192.168.12.0 0.0.0.255 area 0
R1(config-router)#network 192.168.13.0 0.0.0.255 area 1
R1(config-router)#area 0 authentication message-digest

R2代码如下：

[R2]int lo0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]ospf authentication-mode md5 1 test520
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.24.2 24
[R2]int g1/0/0
[R2-GigabitEthernet1/0/0]ip add 192.168.25.2 24
[R2]int g2/0/0
[R2-GigabitEthernet2/0/0]ip add 192.168.26.2 24
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 192.168.27.2 24
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]authentication-mode md5 1 test520
[R2-ospf-1]area 2
[R2-ospf-1-area-0.0.0.2]network 192.168.24.0 0.0.0.255
[R2-ospf-1-area-0.0.0.2]stub
[R2-ospf-1]area 3
[R2-ospf-1-area-0.0.0.3]network 192.168.25.0 0.0.0.255
[R2-ospf-1-area-0.0.0.3]stub no-summary
[R2-ospf-1]area 4
[R2-ospf-1-area-0.0.0.4]network 192.168.26.0 0.0.0.255
[R2-ospf-1-area-0.0.0.4]nssa
[R2-ospf-1]area 5
[R2-ospf-1-area-0.0.0.5]network 192.168.27.0 0.0.0.255
[R2-ospf-1-area-0.0.0.5]nssa no-summary

PS：本次Route众多，因此只展示部分重要配置。

实验效果：

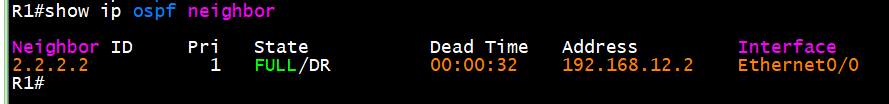

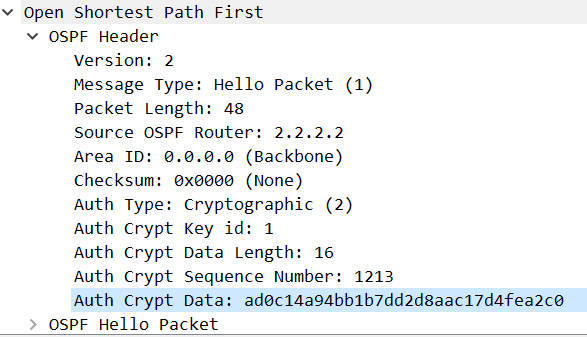

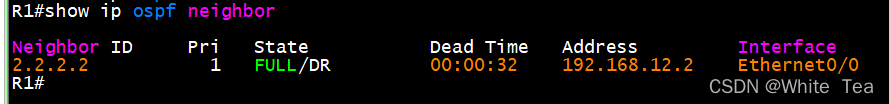

在做完Cisco和华为对接验证后，查看连接状态

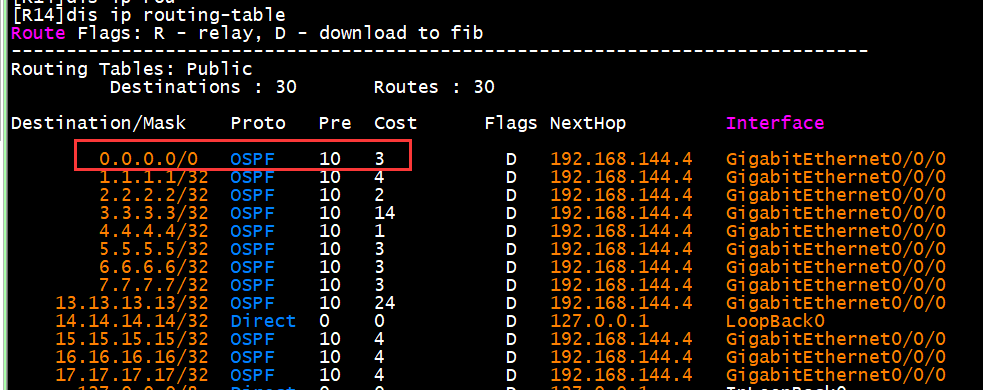

在将Area 2设置为Stub区域后，可以发现，在R14中，多出一条默认路由，ABR会自动向末节区域内发送一条指向自己的默认路由。且Stub区域不接收LSA 5的链路状态信息。

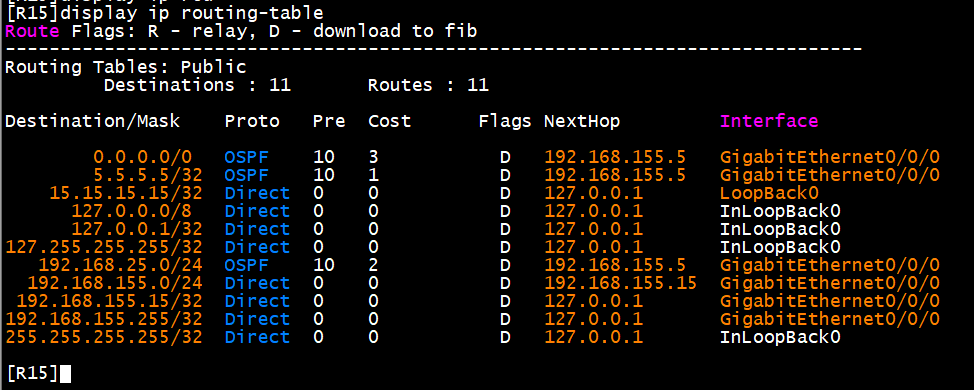

Totally Stub区域不接收LSA3/LSA4/LSA5类的链路状态信息，ABR会自动向末节区域内发送一条指向自己的默认路由。

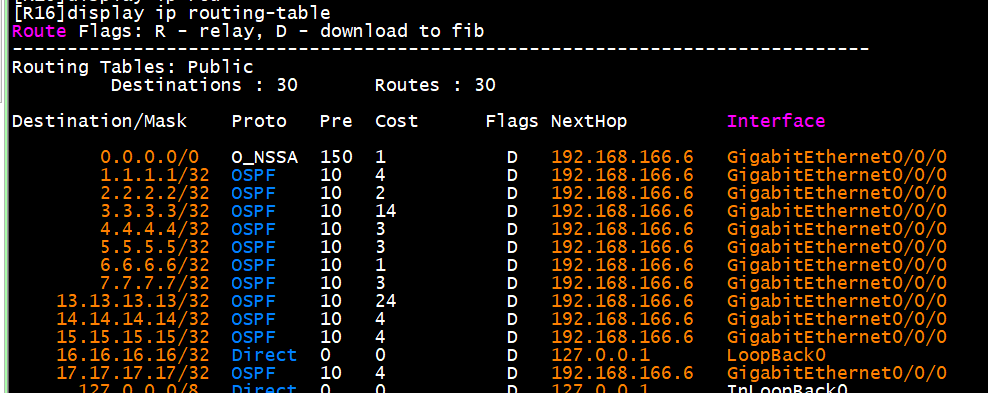

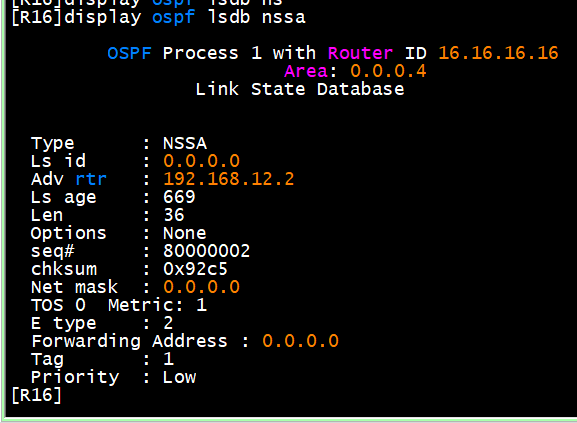

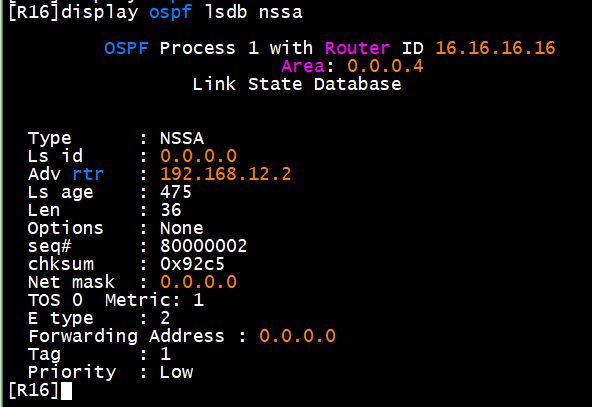

NSSA区域是stub区域的扩展。区域中存在ASBR。NSSA区域也可以过滤LSA4/LSA5类的链路状态信息。在NSSA区域中，存在一种特有的链路状态信息，即LSA7。

在ASBR上，把外部路由信息转换成LSA7，只在NSSA区域泛洪，同时在ABR上将LSA7转换成LSA5，并在整个OSPF区域泛洪。ABR不会自动向NSSA区域内发送一条指向自己的默认路由

PS：NSSA与末节区域的最大区别在于，NSSA区域可以允许自身将外部路由重分布进OSPF，而末节区域则不可以。

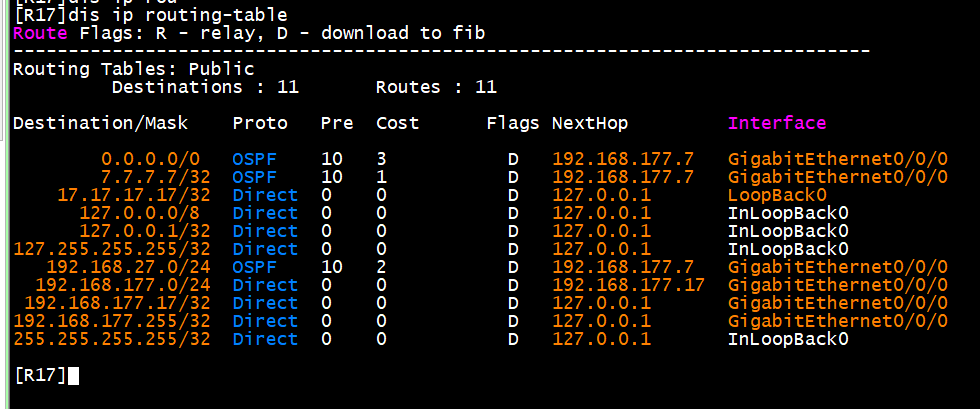

Totally NSSA区域是stub区域的扩展。Totally NSSA区域的ABR会自动向Totally NSSA区域内发送一条指向自己的默认路由。

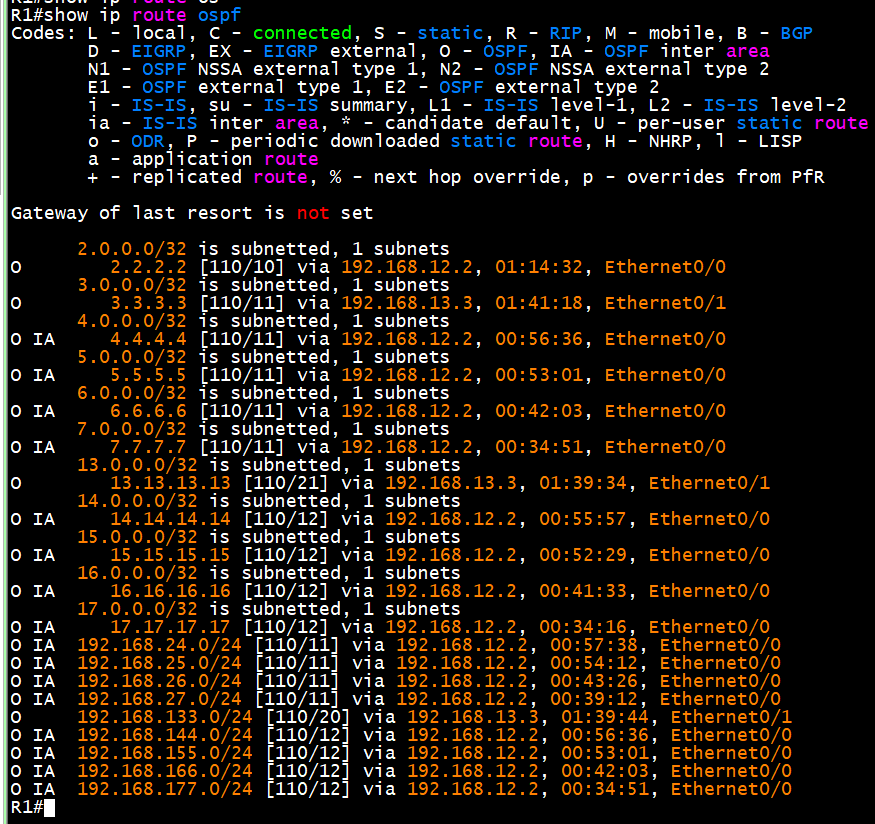

再次查看R1的路由信息，已获取所有路由信息

实验总结：

OSPF有很多高级特性，例如被动接口，路由汇总，但本次实验时没有考虑到整体细节，因此并没有做出展示。OSPF协议内容很多，在学习过程中，要了解的不仅仅只是单纯的协议配置命令，而更应该学会通过LSDB去把整体网络拓扑描述出来。因此在学习协议的时候要更注重理论，在实战时要多熟悉操作命令。本次实验旨在完成Cisco对接华为的验证，以及更明了的熟悉特殊区域。
