静态路由实验配置

m0_72586049 2023-12-23 原文

一、实验目的：

通过路由配置让如下图所示的拓扑环境实现全网可达

二、实验需求：

1.除AR5的环回地址固定外，整个其它所有的网段都需基于192.168.1.0/24进行合理的IP地址划分

2.AR1-AR4每个路由器存在两个环回接口，用于模拟连接PC的网段；地址也在192.168.1.0/24这个网络地址范围内

3.AR1-AR4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问5.5.5.0/24网段

4.让整个拓扑环境实现全网可达，尽量减少每台路由器路由表条目的数量，避免环路出现

5.AR4与AR5之间，正常通信为1000M链路，1000M链路故障时则自动改为100M链路

三、实验步骤：

 1.按实验得要求对192.168.1.0/24网段进行子网划分：

AR1-AR4每个路由器有两个环回接口，即AR1-AR4每个路由器有两个换回路段，总共为8个环回路段；

AR1-AR4路由器直连网段由图可得为6个骨干链路网段；

8个环回路段+6个骨干链路网段=14个网段；

因此总共需要将192.168.1.0/24分成14个网段；

总母网192.168.1.0/24（即192.168.1.0000 0000/24）

AR1-AR2：192.168.1.0/28      00000000
AR2-AR4：192.168.1.16/28    00010000

手工子网汇总：192.168.1.0/27

AR1-AR3:  192.168.1.32/28     00100000
AR3-AR4:   192.168.1.48/28    00110000

手工子网汇总：192.168.32.0/27

AR4-AR5:    192.168.1.64/28     01000000（preference：60）1000M链路
AR5-AR4:    192.168.1.80/28     01010000（preference：61）100M链路

手工子网汇总：192.168.64.0/27

AR1环回：

192.168.1.224/28    11100000
192.168.1.240/28    11110000

手工子网汇总：192.168.1.224/27

AR2环回：

192.168.1.128/28   10000000
192.168.1.144/28   10010000

手工子网汇总：192.168.1.128/27

AR3环回：

192.168.1.160/28 10100000
192.168.1.176/28 10110000

手工子网汇总：192.168.1.160/27

AR4环回：

192.168.1.192/28 11000000
192.168.1.208/28 11010000

手工子网总汇：192.168.1.192/27

四个手工总汇子网的总汇：192.168.1.128/25

两个保留的网段：

1）192.168.1.96/28

2）192.168.1.112/28

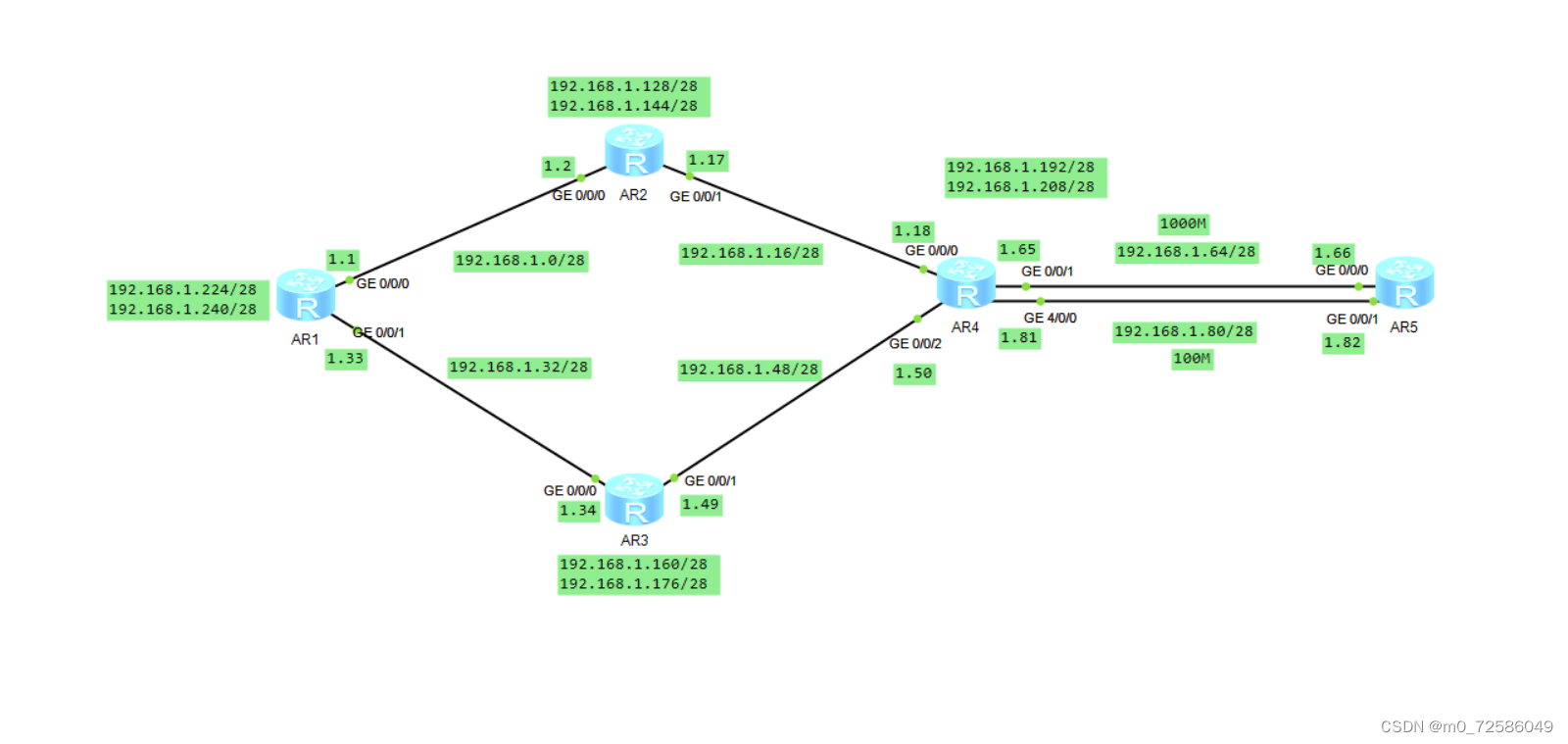

IP地址子网划分如图所示：



总结：通过这样的子网划分加手工子网总汇，可以减少路由黑洞的产生；

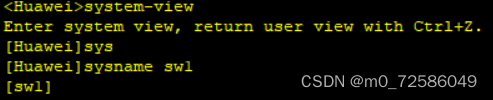

2.更改路由器名称：

以AR1为例：

<Huawei>system-view
[Huawei]sysname sw1
[sw1]

3.缺省路由的使用：

由于该实验要求AR1-AR4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问5.5.5.0/24网段，因此我们只能通过缺省路由进行访问；

以AR1为例：

[sw1]ip route-static 0.0.0.0 0 192.168.1.2

[sw1]ip route-static 0.0.0.0 0 192.168.1.34

4.空接口路由的配置：

当汇总地址中包括了网络内实际不存在的网段时，将会导致流量有去无回，浪费链路资源，这就产生了路由黑洞；而当路由黑洞和缺省路由相遇时，将必然出现环回链路，因此我们得需给路由器配置一条到达汇总网段的空接口路由，以此来丢弃流量，避免环回链路的产生。

以AR1为例：[AR1]ip route-static 192.168.1.224 27 NULL 0

5.给AR4到AR5的路径设置优先级：

由实验要求AR4与AR5之间，正常通信为1000M链路，1000M链路故障时则自动改为100M链路；

因此我们需设置1000M网段和100M网段的路由优先级；

以AR1为例：

[sw1]ip route-static 192.168.1.64 28 192.168.1.2

[sw1]ip route-static 192.168.1.64 28 192.168.1.34

[sw1]ip route-static 192.168.1.80 28 192.168.1.2 preference 61

[sw1]ip route-static 192.168.1.80 28 192.168.1.34 preference 61

6.分配IP地址，环回地址，路由器端口地址：

1）AR1：

[sw1-GigabitEthernet0/0/0]ip address 192.168.1.1

[sw1-GigabitEthernet0/0/1]ip address 192.168.1.33

[sw1]interface LoopBack 0

[sw1-LoopBack0]ip address 192.168.1.224 28

[sw1]interface LoopBack 1

[sw1-LoopBack1]ip address 192.168.1.240 28

2）AR2：

[sw2-GigabitEthernet0/0/0]ip address 192.168.1.2

[sw2-GigabitEthernet0/0/1]ip address 192.168.1.17

[sw2]interface LoopBack 0

[sw2-LoopBack0]ip address 192.168.1.128 28

[sw2]interface LoopBack 1

[sw2-LoopBack0]ip address 192.168.1.144 28

3）AR3：

[sw3-GigabitEthernet0/0/0]ip address 192.168.1.34

[sw3-GigabitEthernet0/0/1]ip address 192.168.1.49

[sw3]interface LoopBack 0

[sw3-LoopBack0]ip address 192.168.1.160 28

[sw3]interface LoopBack 1

[sw3-LoopBack1]ip address 192.168.1.176 28

4）AR4：

[sw4-GigabitEthernet0/0/0]ip address 192.168.1.18

[sw4-GigabitEthernet0/0/1]ip address 192.168.1.65

[sw4-GigabitEthernet0/0/2]ip address 192.168.1.50

[sw4-GigabitEthernet4/0/0]ip address 192.168.1.81

[sw4]interface LoopBack 0

[sw4-LoopBack0]ip address 192.168.1.192 28

[sw4]interface LoopBack 1

[sw4-LoopBack1]ip address 192.168.1.208 28

5）AR5：

[sw5-GigabitEthernet0/0/0]ip address 192.168.1.66

[sw5-GigabitEthernet0/0/1]ip address 192.168.1.82

[sw5]interface LoopBack 0

[sw5-LoopBack0]ip address 5.5.5.1 24

6.静态路由、缺省路由、空接口的添加

以AR1和AR2为例：

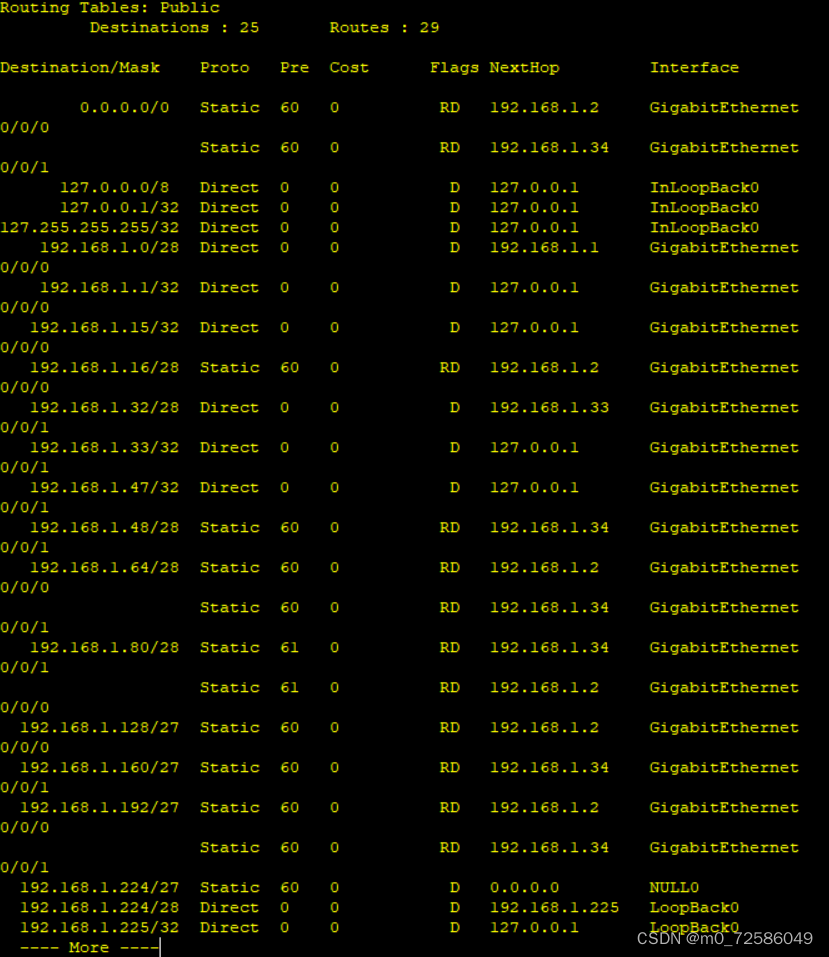

1）AR1：

静态路由：

[sw1]ip route-static 192.168.1.16 28 192.168.1.2

[sw1]ip route-static 192.168.1.48 28 192.168.1.34

[sw1]ip route-static 192.168.1.64 28 192.168.1.2

[sw1]ip route-static 192.168.1.64 28 192.168.1.34

[sw1]ip route-static 192.168.1.128 27 192.168.1.2

[sw1]ip route-static 192.168.1.160 27 192.168.1.34

[sw1]ip route-static 192.168.1.192 27 192.168.1.2

[sw1]ip route-static 192.168.1.192 27 192.168.1.34

[sw1]ip route-static 192.168.1.80 28 192.168.1.2 preference 61

[sw1]ip route-static 192.168.1.80 28 192.168.1.34 preference 61

缺省路由：

[sw1]ip route-static 0.0.0.0 0 192.168.1.2

[sw1]ip route-static 0.0.0.0 0 192.168.1.34

空接口：

[sw1]ip route-static 192.168.1.224 27 NULL 0

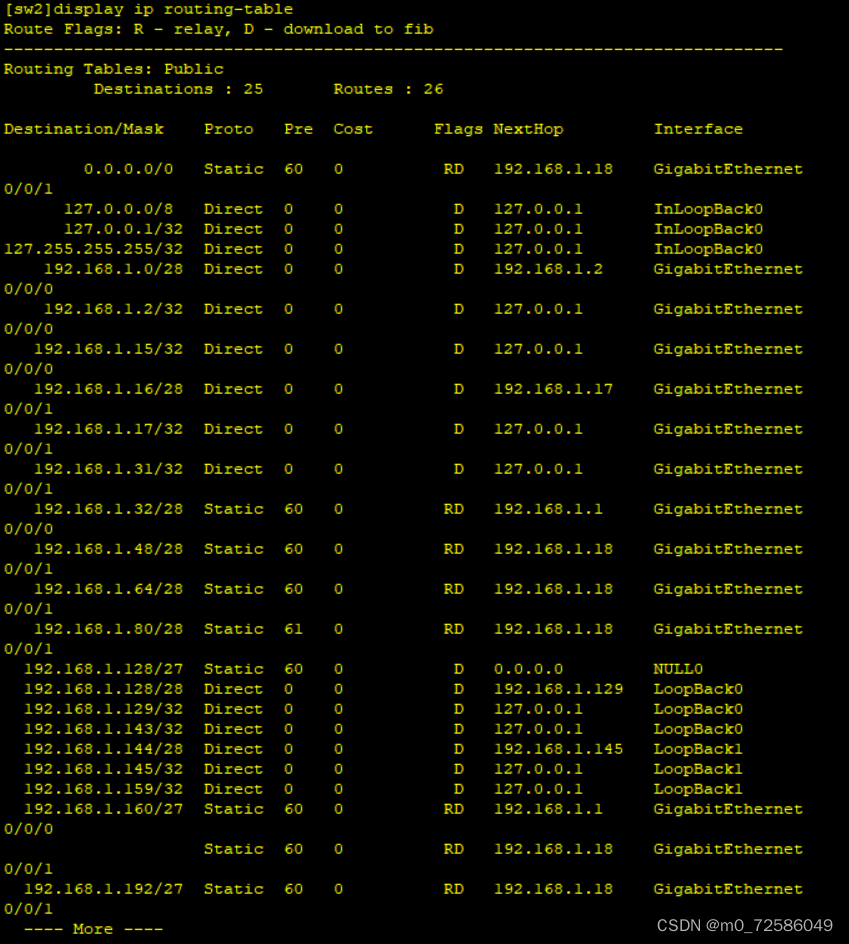

 2）AR2：

静态路由：

[sw2]ip route-static 192.168.1.32 28 192.168.1.1

[sw2]ip route-static 192.168.1.48 28 192.168.1.18

[sw2]ip route-static 192.168.1.64 28 192.168.1.18

[sw2]ip route-static 192.168.1.80 28 192.168.1.18 preference 61

[sw2]ip route-static 192.168.1.224 27 192.168.1.1

[sw2]ip route-static 192.168.1.192 27 192.168.1.18

[sw2]ip route-static 192.168.1.160 27 192.168.1.1

[sw2]ip route-static 192.168.1.160 27 192.168.1.18

缺省路由：

[sw2]ip route-static 0.0.0.0 0 192.168.1.1

[sw2]ip route-static 0.0.0.0 0 192.168.1.18

空接口：

[sw2]ip route-static 192.168.1.128 27 NULL 0

四、测试：

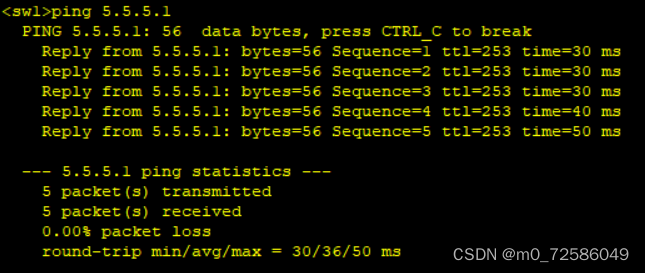

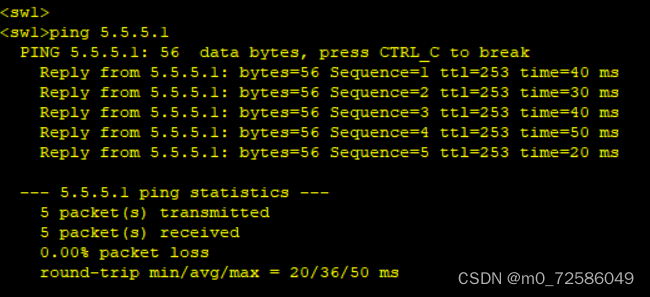

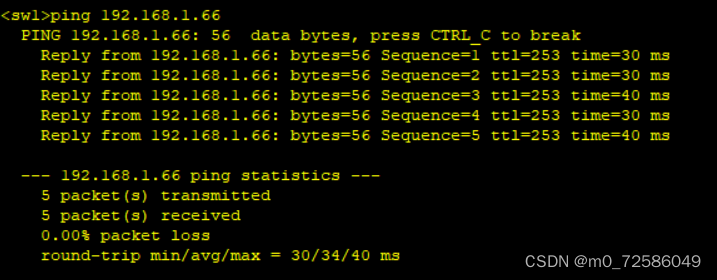

1）实现全网可达：

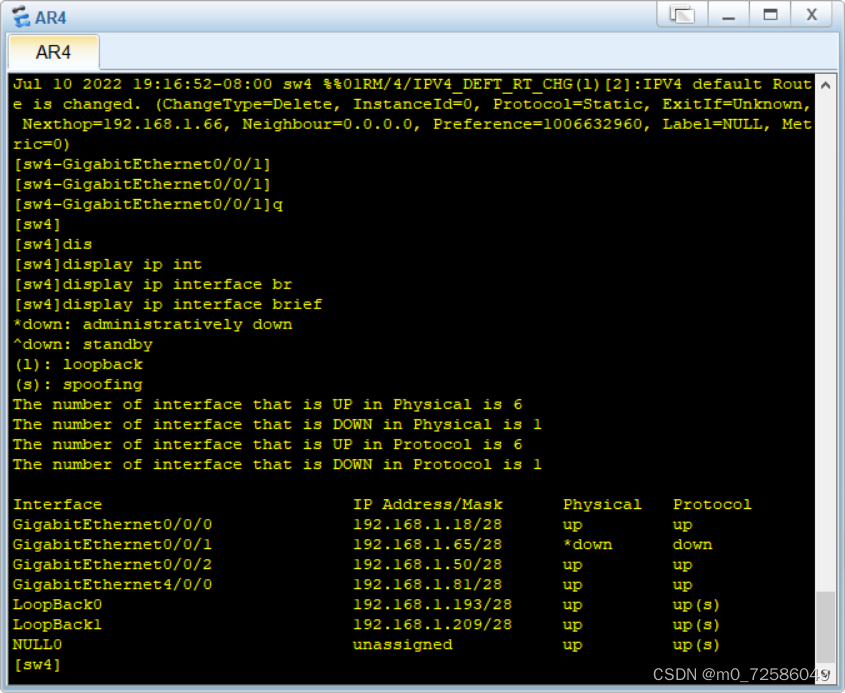

2）当1000M链路故障时，自动转为100M链路传输数据

终上所述：该实验的所有要求已经达成 ，实验成功。
