实训五 思科路由器端口的基本配置

五五六六0524 2023-04-15 原文

原理

思科路由器得命令行模式操作和交换机的基本一样，在此就不一一赘述了

路由器提供广域网接口（serial高速同步串口），使用V.35线缆连接广域网接口链路。在广域网连接时一端为DCE（数据通信设备），一端为DTE（数据终端设备）。要求必须在DCE端配置时钟频率（clock rate）才能保证链路的连通。

路由器端口的基础配置

进行serial端口0/1/0：Router（config）# interface serial 0/1/0

配置端口的IP地址：Router（config-if）# ip address IP  子网掩码

在DCE接口上配置时钟频率：Router（config-if）# clock rate 64000

开启该端口，使端口转发数据：Router（config-if）# no shutdown

注意

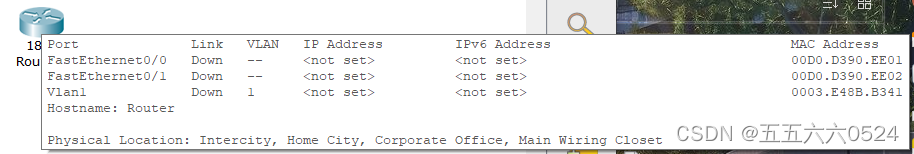

1、我用的模拟器是Cisco Packet Tracer Student，路由器在刚开始时是没有serial高速同步串口的，需要先添加

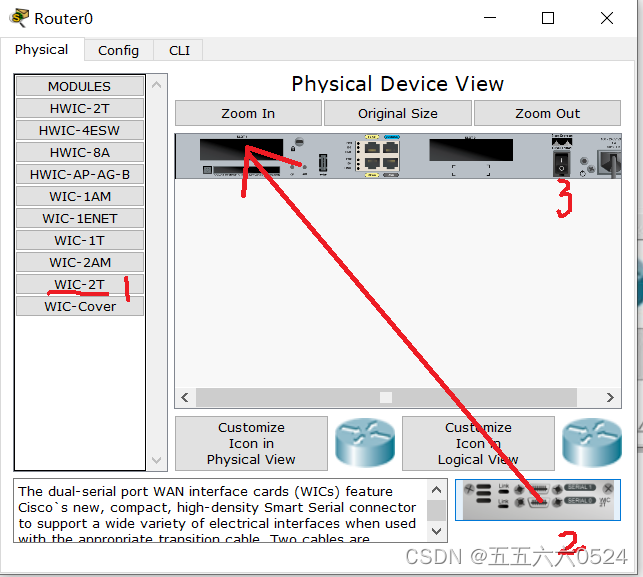

2、打开路由器的Physical(物理设备视图)，关闭电源（点一下就行，不发绿光就成了）

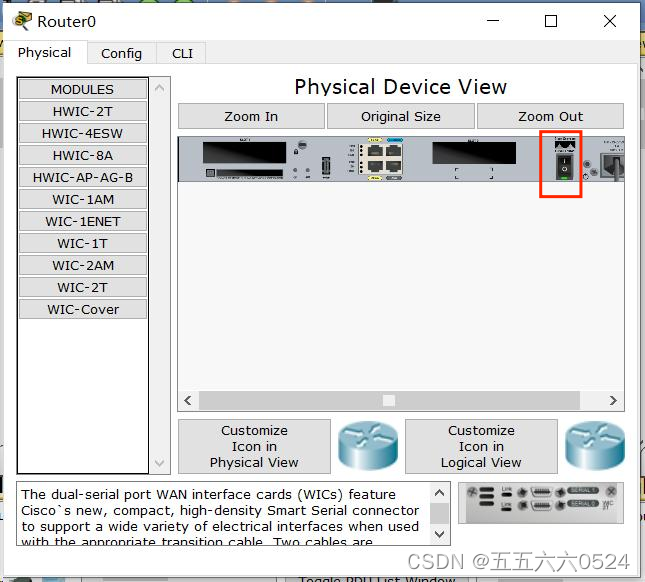

 3、选中你想添加的模块拖进去，然后打开电源就行了

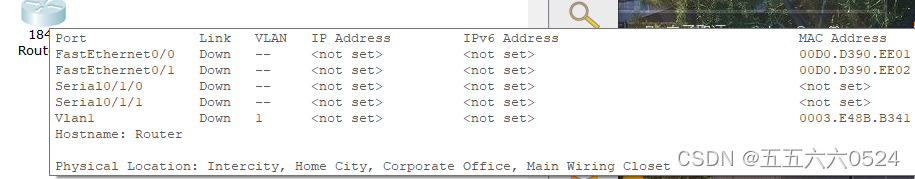

4、添加成功

验证两台路由器之间的链路连通

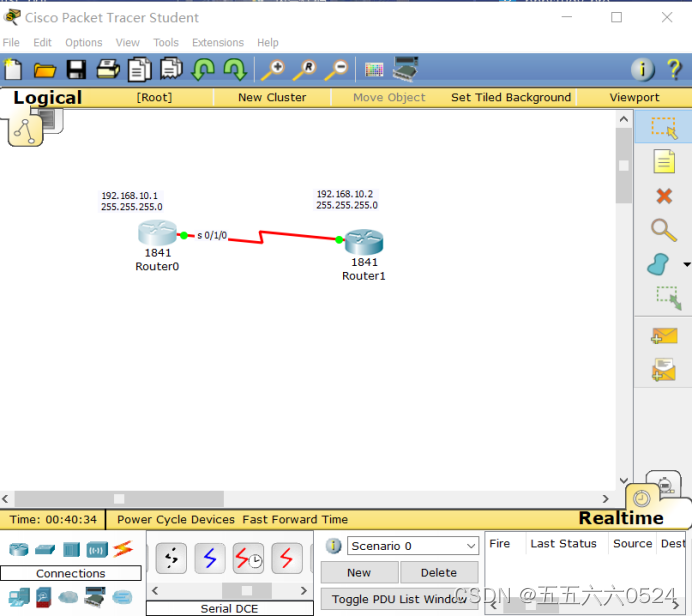

1、网络拓扑图（右下角带有小时钟标识的是串口线DCE端，不带的是串口线DTE端，串口线DCE端先连哪个路由器哪个就是DCE端，DCE端的接口需配置时钟频率，端口配置完记得开启端口）

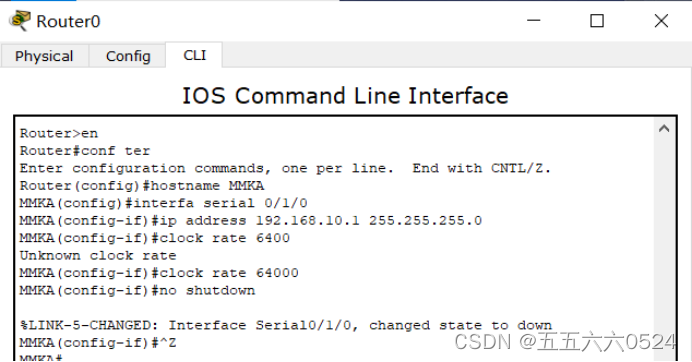

2、配置路由器A

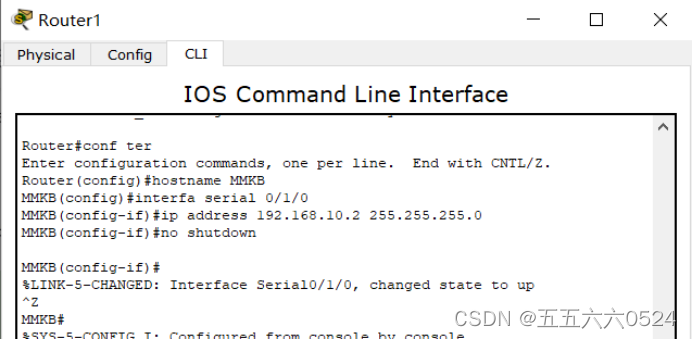

3、配置路由器B

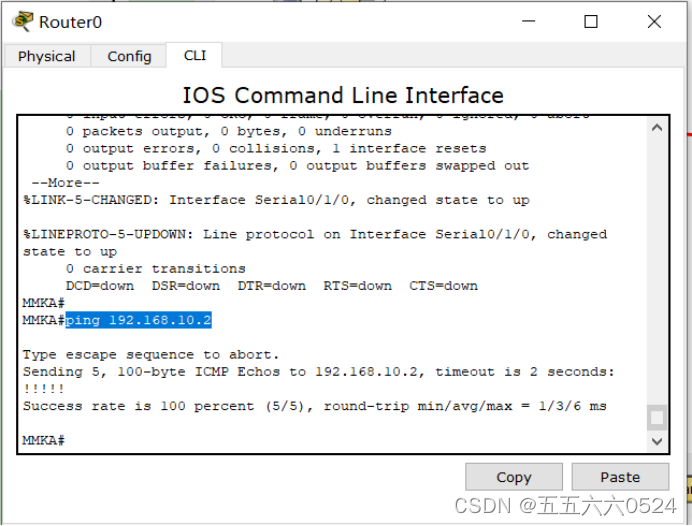

4、验证配置
