数码管原理

数码管分共阴极和共阳极两种，上图中间是共阴极数码管，点亮共阴极数码管需要给高电平，右边是共阳极数码管，点亮共阳极数码管需要给低电平。比如点亮abcdef就能显示0，点亮bc就能显示1，等等。

静态显示

每一个8段数码管需要8个引脚，那么6个数码管就要48个引脚，对于fpga来说占用引脚过多。但友晶的DE2开发板就是这种方式，虽然占用引脚很多，但这种方式使用起来最简单。

动态显示

将每个数码管的段选信号都连在一起，然后用6bit位选信号来选择某一个数码管进行显示，引脚占用就减少到14了。

动态显示下，任意时刻只有一个数码管是亮的。6个数码管会轮流点亮，由于数码管的余晖效应，只要刷新够快，就能让所有数码管同时显示。

74HC595

由于fpga引脚资源宝贵，为了节约IO口，数码管电路一般会用到移位寄存器74HC595，它能将串行数据转化为8位并行数据，74HC595内部结构非常简单，就是一个8位的移位寄存器和一个8位的存储寄存器：

2片74HC595级联就能实现16位串转并，舍弃掉最后两位，就能实现14位串转并功能。FPGA内部的14位的位选段选信号是并行的，我们需要先将其转化为串行数据输入74hc595，然后控制该芯片将串行数据转化为并行数据输出，只需控制DS、SHCP、STCP、OE四个引脚即可，这样FPGA的引脚占用就从14减小到4了。
此处我们需要自己写一个74hc595的驱动，由于是两片级联实现14位串转并，所以需要每14个shcp上升沿给出一个stcp上升沿，系统时钟50M，shcp时钟选择系统时钟二分频即25M，代码如下：

module dual_74hc595_ctrl(
    input           clk,		// 50M
    input           rst_n,

    // host side
    input   [5:0]   sel,
    input   [7:0]   seg,

    // 74HC595 side
    output          ds,
    output reg      shcp,
    output reg      stcp,
    output          oe
);
    // 低电平有效
    assign oe = 1'b0;

    // 合并位选段选信号
    wire [13:0] ds_parallel = {seg, sel};

    // 2分频，产生25M shcp
    always @(posedge clk, negedge rst_n) begin
        if(!rst_n)
            shcp <= 0;
        else
            shcp <= ~shcp;
    end

    // bit计数器
    reg [3:0] bit_cnt;
    always @(posedge clk, negedge rst_n) begin
        if(!rst_n)
            bit_cnt <= 0;
        else if(shcp) begin
            if(bit_cnt == 4'd13)
                bit_cnt <= 0;
            else
                bit_cnt <= bit_cnt + 4'h1;
        end
    end

    // ds串行输出
    assign ds = ds_parallel[bit_cnt];

    // stcp
    always @(posedge clk, negedge rst_n) begin
        if(!rst_n)
            stcp <= 0;
        else if(shcp && bit_cnt == 4'd13)
            stcp <= 1'b1;
        else
            stcp <= 1'b0;
    end
endmodule

随便写个tb仿真一下，传入位选6’b000111，段选8’hff：

`timescale 1ps/1ps
module dual_74hc595_ctrl_tb;
    reg clk = 1'b1;
    always #10 clk = ~clk;
    reg rst_n = 1'b0;

    reg [5:0] sel = 0;
    reg [7:0] seg = 0;

    initial begin
        #30 rst_n = 1'b1;
        #10000;
        sel = 6'b000111;
        seg = 8'hff;
        #10000;
        $stop(2);// $finish;
    end

    dual_74hc595_ctrl inst_dual_74hc595_ctrl(
        .clk   (clk),
        .rst_n (rst_n),
        .sel   (sel),
        .seg   (seg),
        .ds    (ds),
        .shcp  (shcp),
        .stcp  (stcp),
        .oe    (oe)
    );

endmodule

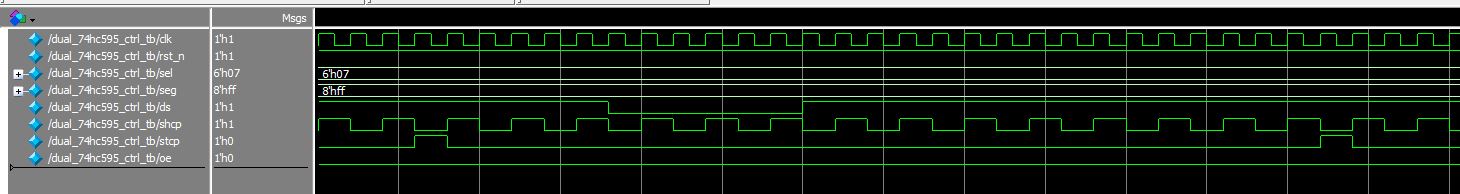

波形如下：

可以看出，在两次stcp上升沿中间，有14次shcp上升沿，ds上的数据分别是1、1、1、0、0、0、1…1，由于是右移，所以最先发送的ds是最低位，则这14位数据就是{8’hff, 6’b000111}。

顶层驱动模块

有了这个模块，FPGA就可以使用14位的位选+段选信号来驱动数码管了。
但位选+段选的方法依然不方便，要是能用6个4位bcd码驱动6个数码管，那就方便了。
需要再写一个驱动，将24位bcd码信号转化为14位位选+段选信号，每1.3ms显示一个数码管，如此快速的扫描加上数码管的余晖效应，人眼看起来6个数码管是同时点亮的，驱动代码如下：

module seg_driver(
    input           clk,	// 50M
    input           rst_n,

    // 6个4位bcd码，对应6个数码管
    input   [23:0]  bcd_code,

    // 74HC595 side
    output          ds,
    output          shcp,
    output          stcp,
    output          oe
);
    // 5-0对应从左到右6个数码管
    reg   [5:0]   sel;
    // 7-0对应数码管a-g-dp
    reg   [7:0]   seg;

    // 约1.3ms计数器，每1.3ms只点亮一个数码管，达到动态显示效果
    reg [15:0] scan_cnt;
    always @(posedge clk, negedge rst_n) begin
        if(!rst_n)
            scan_cnt <= 0;
        else
            scan_cnt <= scan_cnt + 16'd1;
    end

    // 位选计数器
    reg [3:0] sel_cnt;
    always @(posedge clk, negedge rst_n) begin
        if(!rst_n)
            sel_cnt <= 0;
        else if(&scan_cnt) begin
            if(sel_cnt == 3'd5)
                sel_cnt <= 0;
            else
                sel_cnt <= sel_cnt + 3'd1;
        end
    end

    // seg and sel
    always @(*) begin
        case(sel_cnt)
            3'd0 :begin
                sel = 6'b100000;
                seg = bcd_to_seg(bcd_code[23-:4]);
            end
            3'd1 :begin
                sel = 6'b010000;
                seg = bcd_to_seg(bcd_code[19-:4]);
            end
            3'd2 :begin
                sel = 6'b001000;
                seg = bcd_to_seg(bcd_code[15-:4]);
            end
            3'd3 :begin
                sel = 6'b000100;
                seg = bcd_to_seg(bcd_code[11-:4]);
            end
            3'd4 :begin
                sel = 6'b000010;
                seg = bcd_to_seg(bcd_code[7-:4]);
            end
            3'd5 :begin
                sel = 6'b000001;
                seg = bcd_to_seg(bcd_code[3-:4]);
            end
            default :begin
                sel = 6'b111111;   // 默认全显示
                seg = 8'h03;       // 默认0
            end
        endcase
    end

    // 数码管译码函数
    function [7:0] bcd_to_seg;
        input [3:0] bcd_code;
        begin
            case(bcd_code)
                4'h0   : bcd_to_seg = 8'h03;
                4'h1   : bcd_to_seg = 8'h9f;
                4'h2   : bcd_to_seg = 8'h25;
                4'h3   : bcd_to_seg = 8'h0d;
                4'h4   : bcd_to_seg = 8'h99;
                4'h5   : bcd_to_seg = 8'h49;
                4'h6   : bcd_to_seg = 8'h41;
                4'h7   : bcd_to_seg = 8'h1f;
                4'h8   : bcd_to_seg = 8'h01;
                4'h9   : bcd_to_seg = 8'h09;
                default: bcd_to_seg = 8'h03;    // 默认0
            endcase
        end
    endfunction

    // 74hc595驱动
    dual_74hc595_ctrl inst_dual_74hc595_ctrl(
        .clk   (clk),
        .rst_n (rst_n),
        .sel   (sel),
        .seg   (seg),
        .ds    (ds),
        .shcp  (shcp),
        .stcp  (stcp),
        .oe    (oe)
    );
endmodule

上板验证

用这个驱动显示一下012345，顶层代码如下：

module seg_dynamic(
    input clk,
    input rst_n,

    // 74HC595 side
    output          ds,
    output          shcp,
    output          stcp,
    output          oe
);
    wire [23:0] bcd = {4'h0, 4'h1, 4'h2, 4'h3, 4'h4, 4'h5};
    seg_driver inst_seg_driver(
        .clk      (clk),
        .rst_n    (rst_n),
        .bcd_code (bcd),
        .ds       (ds),
        .shcp     (shcp),
        .stcp     (stcp),
        .oe       (oe)
    );

endmodule

上板效果：
