前言

详解编码器测速原理及实现
参考csdn

---

一、AB相编码器计数原理

适用于霍尔编码器和带光栅的光电编码器
编码器样子

让遮挡与透过形成高低电平的脉冲

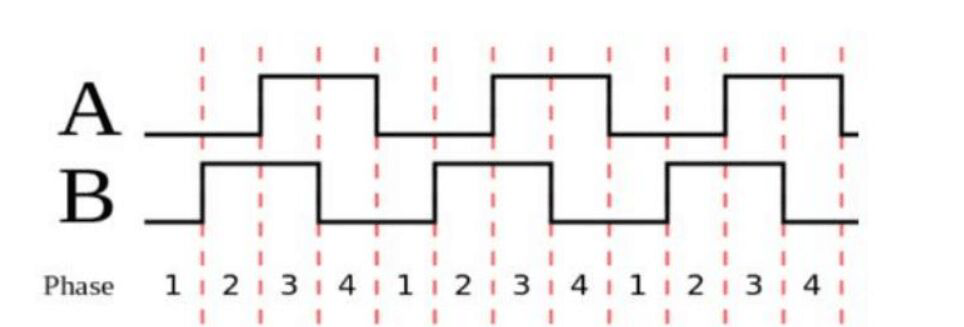

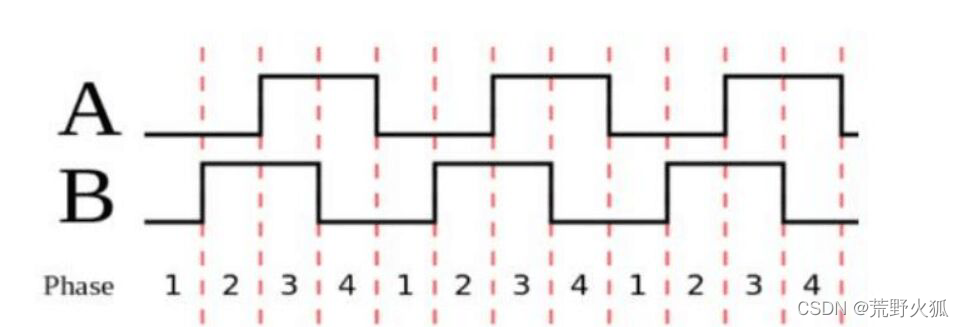

此图为B 提前 A 90° 为反向旋转，相位差相差90°的波形就叫正交波形
当只有一个方波 只能测位置、速度，不能知道方向
而两个方波，就能一个测速，一个测方向
例：
A下降沿触发 并且B是低电平 判断反转
B下降沿触发 并且A是低电平 判断正转

四倍频

还有一种用法 叫四倍频，它是数 A相 和 B相 的上升和下降脉冲 4个信号来测速可以用来提高精度，因为一般只需要考虑A相一个上升或下降沿计数就行，这里数4个，所以叫四倍频。
stm32的编码器接口应该默认是四倍频的：
这里的大佬，说
手动转一圈的脉冲数 n：1560 个；
且用的是13线编码器 和 1：120转速比的电机，那么计算一圈的脉冲数则是
13 *（120）*4 = 1560；其中4应该就是一个周期数4个脉冲沿。这里计算后面会讲。

二、要用到的一些参数

编码器参数

编码器线数：线数就是编码器的分辨率，即转一圈发出的脉冲数
例：光电编码器：500ppr （500线）
霍尔编码器： 13ppr (13线)

电机参数

减速比 ：输入转速/输出转速

一般减速比的表示方法是以1为分母，用“:”连接的输入转速和输出转速的比值，如输入转速为1500r/min，输出转速为25r/min，那么其减速比则为：i=60:1。

轮子参数

用直尺 或商家给的参数 得到
轮子直径 ：65mm = 0.065m

计算

例 ：500线的编码器 和30：1减速比的电机
也就是说 电机实际转30圈 但现实轮子只转一圈
那么轮子转一圈 编码器得到的脉冲数为 500*30 = 15000 (个)

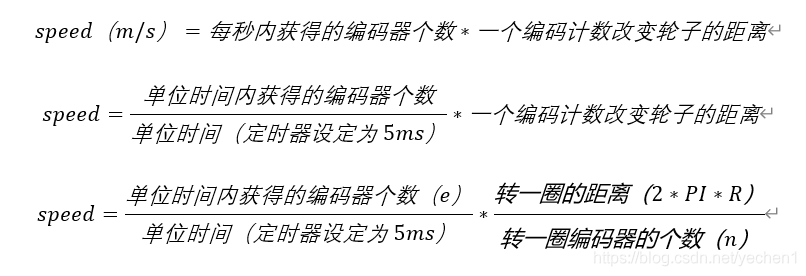

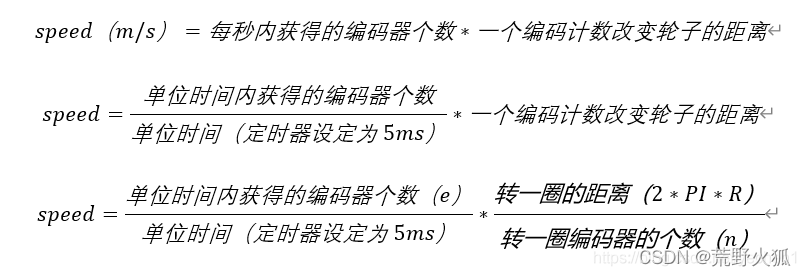

速度计算思路

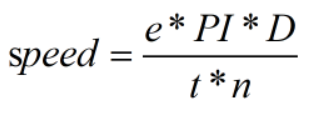

设 定时器设定时间为t，D为直径，则

e: 由程序得到
PI : 3.1415926
D : 0.065m
n :15000
另定时500ms
t = 0.5s
所以 speed = e * 0.00002722713 (m/s)
为了数据好显示 speed =1000* e * 0.00002722713 (mm/s)

三、代码如下（更契合原理的代码）

没有使用32的编码器接口

Enconder.c：

#include "stm32f10x.h"                  // Device header
//-32768 ~ +32767 编码器范围 定时器是16位
//这里没用stm32自带的编码器接口(TIM_EncoderInterfaceConfig) ， 而是用原理写出

int16_t Encoder_Count_Left;//带符号
int16_t Encoder_Count_Right;//带符号
// B接PB1  A接PB0

//A下降沿触发 并且B是低电平 判断反转
//B下降沿触发 并且A是低电平 判断正转

//左编码 E1B E1A
//       PB1 PB0
void Encoder_Init_Left(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	//AFIO中断引脚选择
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource0);//第0个线路拨到GPIOB上
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource1);//

	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line1;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //中断模式  也有事件模式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&NVIC_InitStructure);
}

//单位时间内读取编码器计数  变化的值
int16_t Encoder_Get_Left(void)
{
	int16_t Temp;
	Temp = Encoder_Count_Left;
	Encoder_Count_Left = 0;
	return Temp;
}


//如果是9-10 中断函数  只需要将两个if并列的放在一个函数里就行了

//A下降沿触发 并且B是低电平 判断反转
void EXTI0_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line0) == SET)
	{
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
		{
			Encoder_Count_Left --;
		}
		EXTI_ClearITPendingBit(EXTI_Line0);
	}
}
//B下降沿 A低电平 判断正转
void EXTI1_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line1) == SET)
	{
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)
		{
			Encoder_Count_Left ++;
		}
		EXTI_ClearITPendingBit(EXTI_Line1);//清楚标志位
	}
}

//右编码 E2B  E2A
//       PB11 PB10

void Encoder_Init_Right(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	//AFIO中断引脚选择
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource10);//第0个线路拨到GPIOB上
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource11);//

	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_InitStructure.EXTI_Line = EXTI_Line10 | EXTI_Line11;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //中断模式  也有事件模式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&NVIC_InitStructure);

}

//变化的值
int16_t Encoder_Get_Right(void)
{
	int16_t Temp;
	Temp = Encoder_Count_Right;
	Encoder_Count_Right = 0;
	return Temp;
}


//如果是10-15 中断函数  只需要将两个if并列的放在一个函数里就行了

//因为轮子是对称转 所以镜像 相反

//右编码 E2B  E2A
//       PB11 PB10

//A下降沿触发 并且B是低电平 判断正转
void EXTI15_10_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line10) == SET)
	{
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)
		{
			Encoder_Count_Right ++;
		}
		EXTI_ClearITPendingBit(EXTI_Line10);
	}
	B下降沿 A低电平 判断反转
	if (EXTI_GetITStatus(EXTI_Line11) == SET)
	{
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10) == 0)
		{
			Encoder_Count_Right --;
		}
		EXTI_ClearITPendingBit(EXTI_Line11);//清楚标志位
	}
}




void Get_Motor_Speed(int *LSpeed,int *RSpeed)
{
	static int LWheelEncoderNow   = 0;
	static int RWheelEncoderNow   = 0;

	static int LWheelEncoderLast  = 0;
	static int RWheelEncoderLast  = 0;


	//记录本次左右编码器数据
	LWheelEncoderNow += Encoder_Get_Left();
	RWheelEncoderNow += Encoder_Get_Right();


	//500ms测速    （	*1000 ）单位改为mm/s  变化显示更清楚
	*LSpeed  = (LWheelEncoderNow - LWheelEncoderLast)* 1000*0.00002722713;
	*RSpeed  = (RWheelEncoderNow - RWheelEncoderLast)* 1000*0.00002722713;


	//记录上次编码器数据
	LWheelEncoderLast = LWheelEncoderNow;
	RWheelEncoderLast = RWheelEncoderNow;

}

/*
static int 不管在函数内还是函数外，都作为一个全局变量可以保存它被修改以后的值。

而 int 则没有这一功能，只有作为全局变量时能保存修改。放在函数内部时，每次调用都用的是一个新的数。
*/

Encoder.h

#ifndef __ENCODER_H
#define __ENCODER_H

//左编码 E1B E1A
//       PB1 PB0
void Encoder_Init_Left(void);
int16_t Encoder_Get_Left(void);

//右编码 E2B E1A
//       PB11 PB10
void Encoder_Init_Right(void);
int16_t Encoder_Get_Right(void);

void Get_Motor_Speed(int *LSpeed,int *RSpeed);


#endif

Timer.c

#include "stm32f10x.h"                  // Device header

//extern uint16_t Num; //引用其他文件(主函数)的Num变量

void TIM4_Timer_Init(u16 arr,u16 psc)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);//TIM2 APB1总线上的外设

	TIM_InternalClockConfig(TIM4); //选择内部时钟

	//CK_CNT_OV = CK_PSC/(PSC+1)/(ARR+1）
	//预分频给少点 自动重装给多点 以一个比较高的频率计比较多的数
	//预分频给多点 自动重装给少点 以一个低的频率计比较少的数

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; //配置时基单元
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; //指定时钟分频 /1分频 影响不大
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	TIM_TimeBaseInitStructure.TIM_Period = arr; //周期 ARR自动重装器的值  10000 - 1
	TIM_TimeBaseInitStructure.TIM_Prescaler = psc;  //PSC预分频器的值 10k的计数频率 计10000的数  7200 - 1
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0; //重复计数器的值   //高级定时器才有 这里通用计时器 不用
	TIM_TimeBaseInit(TIM4, &TIM_TimeBaseInitStructure);


	TIM_ClearFlag(TIM4, TIM_FLAG_Update);//手动把更新中断标志位清除一下 防止 reset直接到1
	TIM_ITConfig(TIM4, TIM_IT_Update, ENABLE); //使能中断 update 更新中断

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0); //优先级分组

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn; //3通道 //f10x.h 255行
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
	NVIC_Init(&NVIC_InitStructure);

	TIM_Cmd(TIM4, ENABLE); //启动定时器
}

/*
void TIM2_IRQHandler(void) //定时器2 的中断函数
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)//看更新中断标志位
	{
		Num++；
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
*/

Timer.h

#ifndef __TIMER_H
#define __TIMER_H

void TIM4_Timer_Init(u16 arr,u16 psc);

#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Motor.h"
#include "Encoder.h"
#include "Timer.h"

uint8_t KeyNum;
int8_t Speed;
int16_t NumL;
int16_t NumR;
int LSpeedNow = 0;
int RSpeedNow = 0;

int main(void)
{
	OLED_Init();
	Motor_Init_Left();
	Motor_Init_Right();
	Encoder_Init_Left();
	Encoder_Init_Right();
	TIM4_Timer_Init(5000-1,7200-1);//500ms 定时

	OLED_ShowString(1, 1, "VLeft:");
	OLED_ShowString(2, 1, "VRight:");
	OLED_ShowString(3, 1, "LSpd:");
	OLED_ShowString(4, 1, "RSpd:");

	while (1)
	{
		//KeyNum = Key_GetNum();
		/*
		Delay_ms(1000);
		KeyNum = 1;
		if (KeyNum == 1)
		{
			Speed += 20;
			if (Speed > 100)
			{
				Speed = -100;
			}
		}
		*/
		Speed = 10;
		Motor_SetSpeed_Left(Speed);
		Motor_SetSpeed_Right(Speed);

		//NumL += Encoder_Get_Left();//调用这个函数的间隙里，旋转编码器产生的正负脉冲数
		OLED_ShowSignedNum(3, 5, LSpeedNow, 3);

		//NumR += Encoder_Get_Right();//调用这个函数的间隙里，旋转编码器产生的正负脉冲数
		OLED_ShowSignedNum(4, 5, RSpeedNow, 3);

		OLED_ShowSignedNum(1, 8, Speed, 3);
		OLED_ShowSignedNum(2, 8, Speed, 3);

		OLED_ShowSignedNum(4, 10, NumL, 2);
	}
}

void TIM4_IRQHandler(void) //定时器4 的中断函数
{
	if (TIM_GetITStatus(TIM4, TIM_IT_Update) == SET)//看更新中断标志位
	{
		Get_Motor_Speed(&LSpeedNow,&RSpeedNow);
		TIM_ClearITPendingBit(TIM4, TIM_IT_Update);
	}
}

四倍频的代码（更新）

在原来基础上修改，这里写的四倍频不管向前还是向后转后会加加，理论上按照00 ，01 ，10，11 四倍频也能有方向，但觉得写的太烦，没写，下面的四倍频已实操过可以用来调pid,在本来的脉冲数上*4就行。

//四倍频

void EXTI0_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line0) == SET)
	{
		//if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
		//{
			Encoder_Count_Left++;
		//}
		EXTI_ClearITPendingBit(EXTI_Line0);
	}
}
//B下降沿 A低电平 判断正转
void EXTI1_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line1) == SET)
	{
		//if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)
		//{
			Encoder_Count_Left++;
		//}
		EXTI_ClearITPendingBit(EXTI_Line1);//清楚标志位
	}
}

void EXTI15_10_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line10) == SET)
	{
		//if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)
		//{
			Encoder_Count_Right++;
		//}
		EXTI_ClearITPendingBit(EXTI_Line10);
	}
	B下降沿 A低电平 判断反转
	if (EXTI_GetITStatus(EXTI_Line11) == SET)
	{
		//if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10) == 0)
		//{
			Encoder_Count_Right++;
		//}
		EXTI_ClearITPendingBit(EXTI_Line11);//清楚标志位
	}
}

至此就可以在oled上显示速度了。
