笔者参加第十三届蓝桥杯嵌入式比赛第二场，在4.9号第一场比赛结束后拿到赛题进行练习后，将难点以及解决思路分享给大家，有讲解不到位的欢迎大家指出哈，相互学习进步。

---

目录

一、赛题分析

二、问题总结

三、代码（完整代码，功能全部实现，附有注释）

---

一、赛题分析

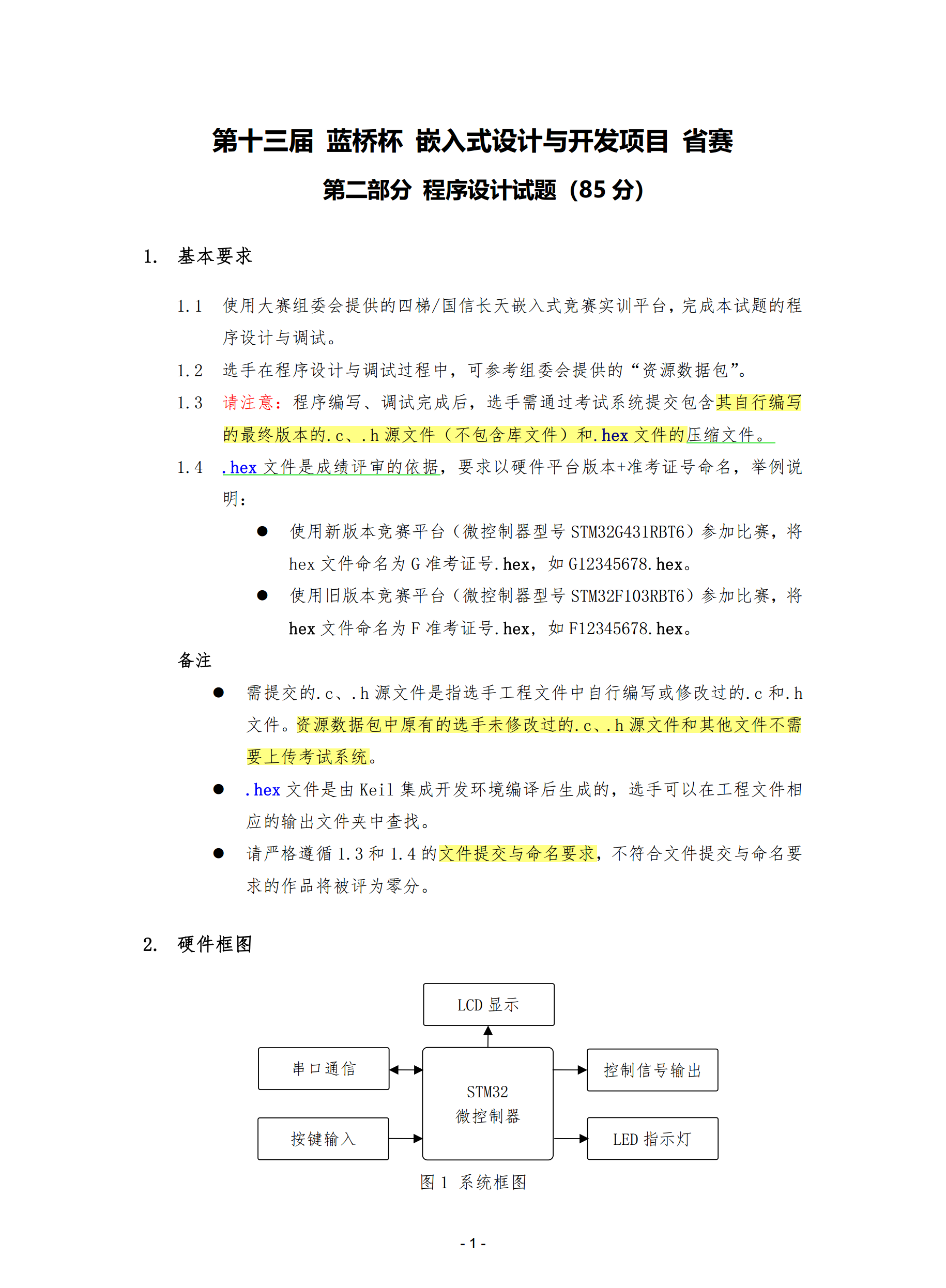

       这是刚刚过去的第十三届第一场嵌入式的省赛，模拟比赛的时候，拿到赛题，就发现相较于上一年简单了一些。但也有些踩坑点。所以，先一步一步的把其他的模块先实现了，其他的模块都很简单，非常中规中矩。接下来就搞细节部分，其实说难也不是很难，主要是比较麻烦。

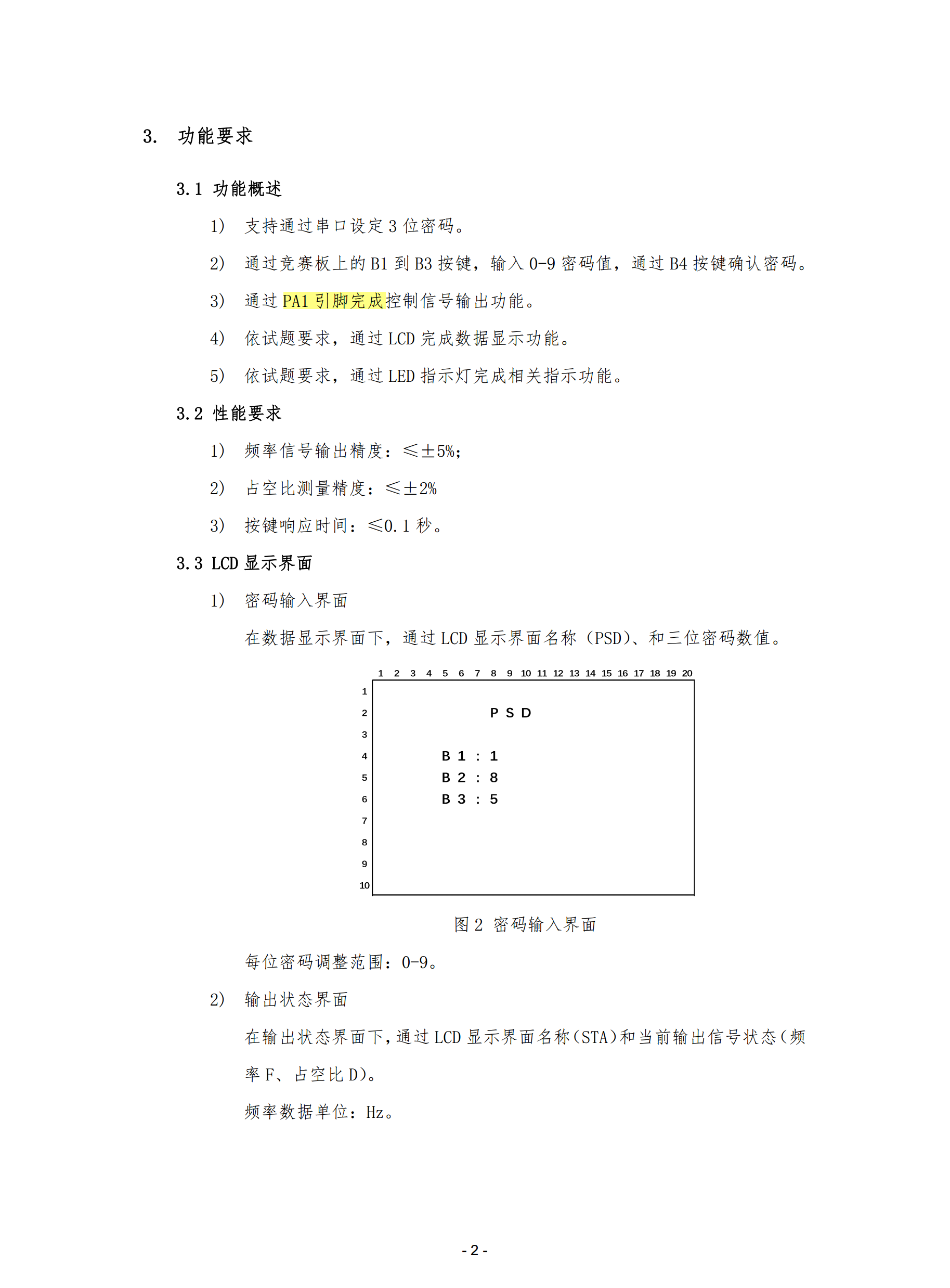

      我觉得在我们拿到赛题的时候，应该分模块来实现，首先看看用到了哪些模块， 再去看每一个模块，赛题的要求是什么。比如说输出PWM， 题目要求需要改变频率和占空比，我们就需要配置定时器的输出比较模式。

我个人觉得，这套赛题难点如下:

  *难点1."@"的切换，显示，处理
  *难点2.密码错误计数，超过三次后再次确认密码时，正确次数清零，错误则继续保持闪烁报警。
  *难点3.串口信息处理，字数串长度，格式，范围，密码输入是否正确等

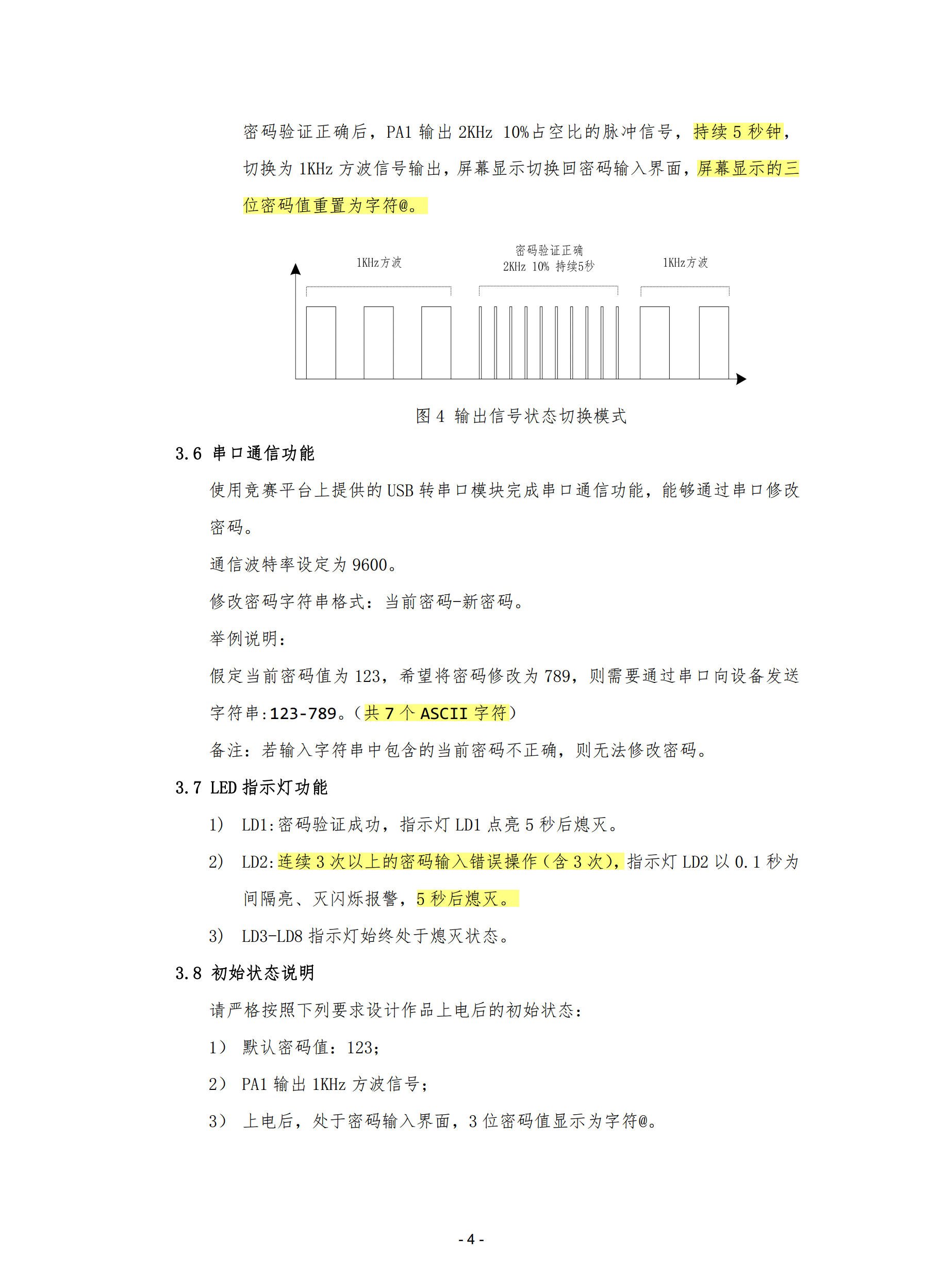

  *难点4.LED2闪烁处理，间隔0.1s亮灭，5s后熄灭处理。

最后我觉得只要选择题不要错的太多，不要有太大的逻辑错误， 影响整体系统运行，大家应该都可以进国赛。

二、问题总结

      模块外设配置大家应该都不会遇到什么大的问题。

       逻辑方面第一个是主要就是串口。我串口使用的IDLE+RXNE来实现串口的不定长数据的接收的。在测试过程中发送字符不一定等长。在实现串口的部分，首先要实现能够正确识别，然后再注意一些细节的逻辑错误;

判断接收到正确信息的长度为7个字符，“-”的位置等等。
我是在字符串检查函数中进行如下操作

1.检查字符串长度，不为7个跳出检测

2.第四个字符是否为'-'，不是跳出检测

3.检测数组第一到第三字符以及第五到第七字符ASCII范围是否在"0-9"之间，不是跳出检测

4.核对数组转化后第一到第三字符所传递的密码与当前密码是否相同，不是跳出检测

5.进行如上操作后仍未跳出检测，表明信息正确，则将数组第五到第七字符转化后赋值到密码储存数组当中去，实现密码修改功能。
下面附上串口部分的关键代码：

void  StringCheck(void)
{
 	uint8_t i=1;

	while(i)
	{
		if(RxCounter!=7)//长度不正确
		{
		 break;
		}
		if(RxBuffer[3]=='-')
		{
			for(i=0;i<3;i++)
			{
				if(RxBuffer[i]>'9'||RxBuffer[i]<'0')
				break;
			}
			for(i=4;i<6;i++)
			{
				if(RxBuffer[i]>'9'||RxBuffer[i]<'0')
				break;
			}

			Variable.UartPassword[0] = RxBuffer[0] - '0';
			Variable.UartPassword[1] = RxBuffer[1] - '0';
			Variable.UartPassword[2] = RxBuffer[2] - '0';

			if((Variable.UartPassword[0]!=Variable.Password[0])||\
				 (Variable.UartPassword[1]!=Variable.Password[1])||\
				 (Variable.UartPassword[2]!=Variable.Password[2]))
			break;

			Variable.Password[0] = RxBuffer[4] - '0';
			Variable.Password[1] = RxBuffer[5] - '0';
			Variable.Password[2] = RxBuffer[6] - '0';
		}
	 break;
	}
}

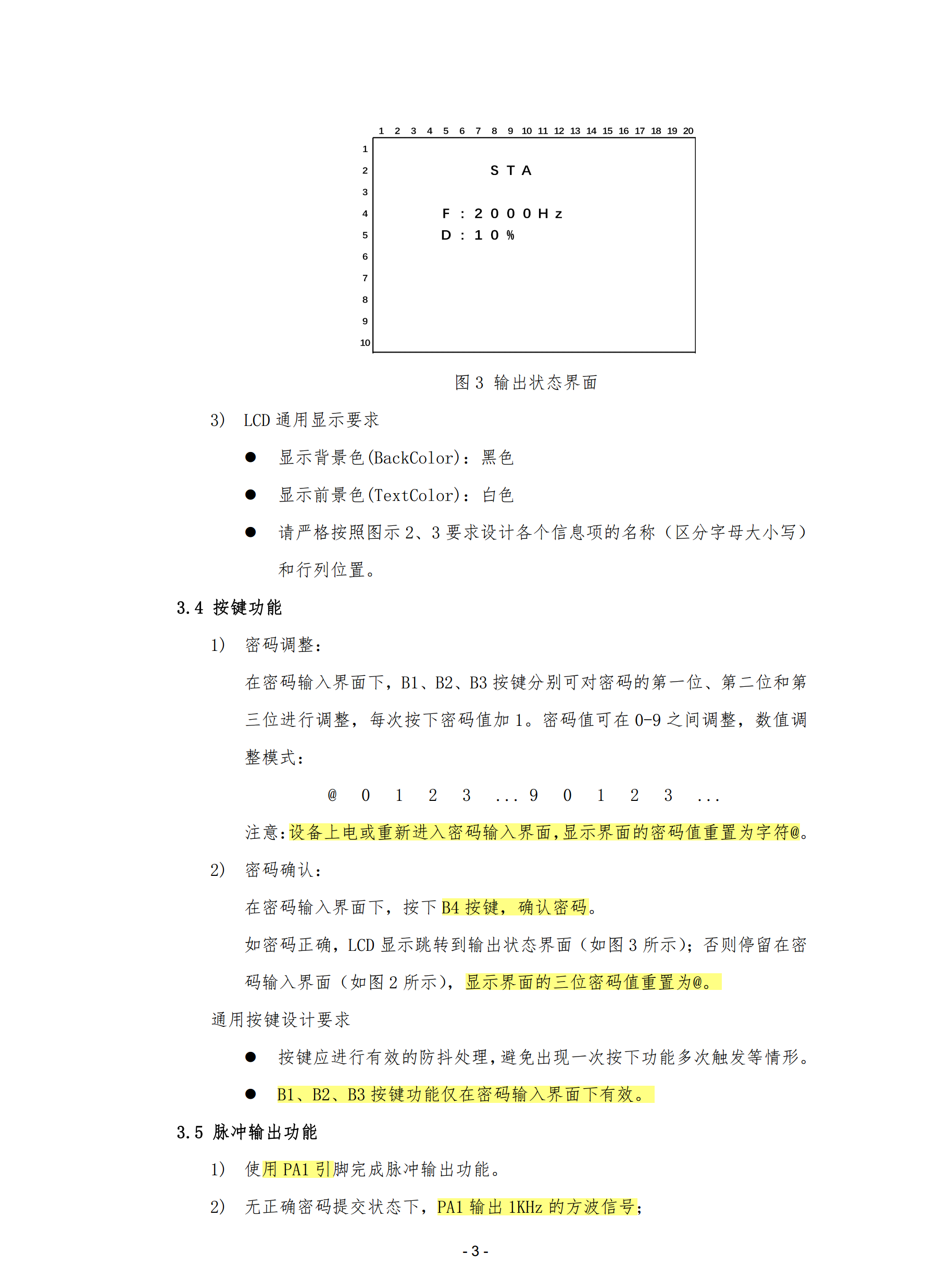

 逻辑方面第二个是主要就是@的显示，切换等。

        我没有采用数组的形式存放@和0-9，而是在lcd函数中判断BxReset的值切换显示信息。

使用变量BxReset(x=1~3)，赋值为0，在初始按键按下时，根据读取键值，改变其键值对应的变量BxReset，后续按下不再改变BxReset的值。屏幕显示Bx对应的数值(0~9)。

在上电显示，密码输入错误，输出状态界面切换会密码输入界面的情况下将变量BxReset(x=1~3)的值赋值为0，实现@的显示。

下面附上其关键代码：

1.按键函数对其处理:

void Key_Proc(void)
{
	static uint8_t i=0;

  Key_refresh();
	if(key_falling==B1)//密码输入界面下B1值
	{
    if((Variable.Index==PSD)&&(Variable.B1Reset==0))
		{
		  Variable.B1Reset=1;
		}
		else if((Variable.Index==PSD)&&(Variable.B1Reset==1))
		{
			(Variable.InputPassword[0]==9)?(Variable.InputPassword[0]=0):(Variable.InputPassword[0]++);
		}

	}
	else	if(key_falling==B2)//密码输入界面下B2值
	{
    if((Variable.Index==PSD)&&(Variable.B2Reset==0))
		{
		  Variable.B2Reset=1;
		}
		else if((Variable.Index==PSD)&&(Variable.B2Reset==1))
		{
			(Variable.InputPassword[1]==9)?(Variable.InputPassword[1]=0):(Variable.InputPassword[1]++);
		}
	}
	else	if(key_falling==B3)//密码输入界面下B3值
	{
    if((Variable.Index==PSD)&&(Variable.B3Reset==0))
		{
		  Variable.B3Reset=1;
		}
		else if((Variable.Index==PSD)&&(Variable.B3Reset==1))
		{
			(Variable.InputPassword[2]==9)?(Variable.InputPassword[2]=0):(Variable.InputPassword[2]++);
		}
	}
	else if(key_falling==B4)//密码输入界面下确认键
	{
		for(i=0;i<3;i++)
		{
		  if(Variable.Password[i]==Variable.InputPassword[i])
			{
				Variable.PasswordRight=1;//密码正确
				Variable.Time5s_flag=1;//开启5s计时
			}
			else
			{
			 Variable.PasswordError=1;//密码错误
			}
		}
		 Password_Check();//密码核对函数
	}
}

2.密码核对处理:

void Password_Check(void)
{
  if((Variable.PasswordRight==1)&&(Variable.PasswordError==0))//密码正确
	{
	 Variable.Index=STA;
	 Variable.PasswordRight=0;
	 Variable.ErrorCnt=0;//错误次数清零
	}
	else//密码错误
	{
	 Variable.Index=PSD;
	 Variable.B1Reset=0;
	 Variable.B2Reset=0;
	 Variable.B3Reset=0;
	 Variable.InputPassword[0]=0;
	 Variable.InputPassword[1]=0;
	 Variable.InputPassword[2]=0;
	 Variable.PasswordRight=0;
	 Variable.PasswordError=0;
	 Variable.ErrorCnt++;
		if(Variable.ErrorCnt>=3)//超过3次5s报警开启
		{
			Variable.ErrorTime5s_flag=1;
		}
	}
}

3.界面切换时的处理

void Pwm_Proc(void)
{
  if(Variable.Index==STA)
	{
	 	TIM_SetAutoreload(TIM2,500 - 1);//设置频率为2KHz
		TIM_SetCompare2(TIM2,100);//设置占空比10%
		LED_Control(LED1,ON);//在输出界面保持led1亮
	}
	else
	{
		TIM_SetAutoreload(TIM2,1000 - 1);	//设置PWM频率为1KHz.
	  TIM_SetCompare2(TIM2,500);//设置占空比50%
		LED_Control(LED1,OFF);
	}
	if(Variable.Time5s_flag==2)//5s时间到，复位密码，切换回原界面
	{
		Variable.Time5s_flag=0;
	  Variable.Index=PSD;
		Variable.B1Reset=0;
	  Variable.B2Reset=0;
	  Variable.B3Reset=0;
	  Variable.InputPassword[0]=0;
	  Variable.InputPassword[1]=0;
	  Variable.InputPassword[2]=0;
	}
}

三、代码（完整代码，功能全部实现，附有注释）

 lanqiaobei_qianrushi/main.c at main · AMingKL/lanqiaobei_qianrushi (github.com)

baidu链接：https://pan.baidu.com/s/1-voaXg4X5lfm3ikiGbhL3Q
提取码：amkl
