python图像处理-形状提取和识别2

（棋盘图像转为矩阵）
本系列一个分为两大部分：一个是形状提取，一个是形状识别
1.形状提取中，基于Hough函数法进行直线提取和圆形提取，还有即基于颜色的形状提取
这里扩展了一个小程序（识别一张棋盘图片，利用角点检测得到棋盘参数，再利用形状提取得到棋子位置，将棋盘图片转换成矩阵，再利用棋子圆心的RGB识别，用矩阵中的1表示黑子，0表示白子。“后面会把这个小扩展单独写出来玩”）
2.形状识别里用了几个OPEN-CV的函数

目录

• python图像处理-形状提取和识别2
• 第一部分：形状提取
• 第二部分：扩展-棋盘转换为矩阵
• • 第一步：利用形状检测捕捉棋子
  • 第二步：进行角点检测，得到棋盘参数
  • 第三步：棋盘图片转换为矩阵
  • 第四步：分出黑白棋子
• 第三部分：形状识别

---

第一部分：形状提取

第二部分：扩展-棋盘转换为矩阵

这一部分的灵感是想到阿尔法狗如果是在实际棋盘上下棋，该如何将识别的图片转换为矩阵，再进行后面的公式运算。
第一步用到hough计算先计算出棋子圆心的坐标；第二步利用上周的harris角点对棋盘提取其边缘信息，得到棋盘四个边缘位置的坐标，以及每格间隔的距离。得到棋子中心坐标和棋盘边缘参数和格子间隔后，第三步是将其转换为矩阵表达；第四步是检测每个棋子的中心位置的RGB值，判断是黑棋子还是白棋子，黑棋子矩阵显示1，白棋子显示2，无棋子显示0，得到19*19棋盘情况的矩阵表示，用其他棋盘测试结果也成立。

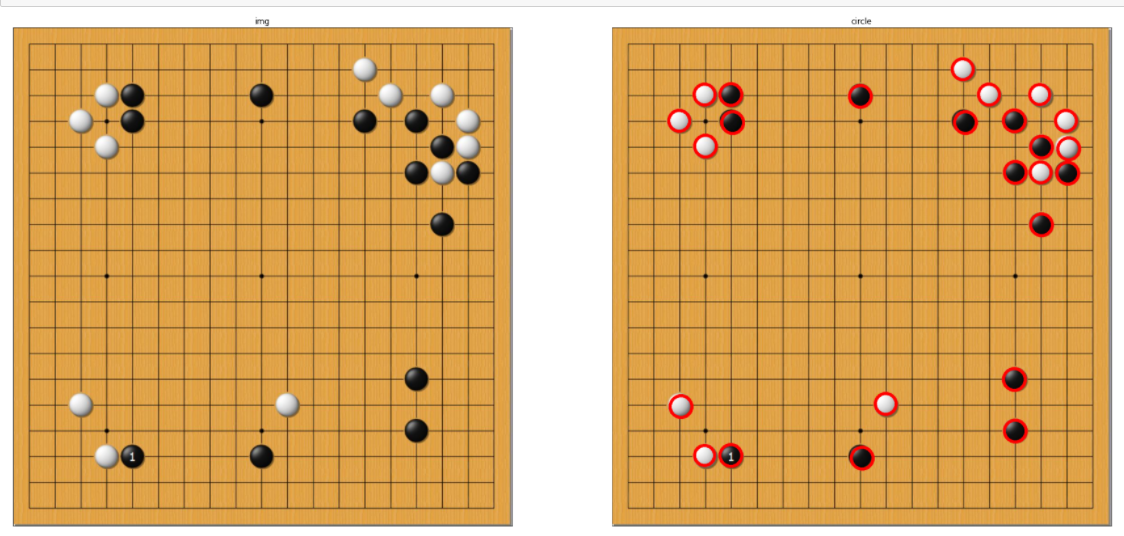

第一步：利用形状检测捕捉棋子

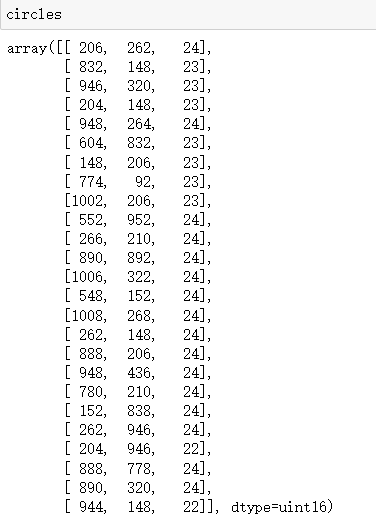

检测到棋子，并得到棋子圆心坐标

qipan = cv2.imread('qipan.jpg',1)
qipan = cv2.cvtColor(qipan, cv2.COLOR_BGR2RGB)
gray = cv2.cvtColor(qipan, cv2.COLOR_BGR2GRAY)
edges = cv2.Canny(gray,100,200,apertureSize = 3)
plt.figure(figsize=(30, 20));
plt.subplot(121), plt.imshow(qipan)
plt.title('img'), plt.xticks([]), plt.yticks([])
circle1 = cv2.HoughCircles(gray, cv2.HOUGH_GRADIENT, 1, 20, param1=100, param2=24, minRadius=5, maxRadius=25)
circles = circle1[0, :, :]  # 提取为二维
circles = np.uint16(np.around(circles))  # 四舍五入，取整
for i in circles[:]:
    cv2.circle(qipan, (i[0], i[1]), i[2], (255, 0, 0), 5)  # 画圆
#     cv2.circle(qipan, (i[0], i[1]), 1, (255, 0, 0), 10)  # 画圆心
plt.subplot(122), plt.imshow(qipan)
plt.title('circle'), plt.xticks([]), plt.yticks([]);

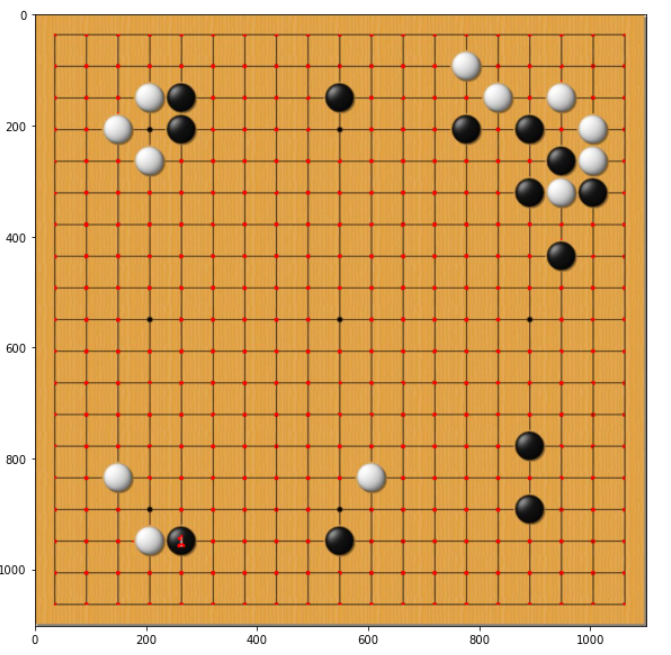

第二步：进行角点检测，得到棋盘参数

img_c1=cv2.imread('D:/classofmathpicture/qipan.jpg',0)
img_c1_CC=cv2.imread('D:/classofmathpicture/qipan.jpg',1)
img_c1_CC=cv2.cvtColor(img_c1_CC,cv2.COLOR_BGR2RGB)
Harris_c1 = cv2.cornerHarris(img_c1, 3, 3, 0.04)
dst_c1 = cv2.dilate(Harris_c1, None)  #将可以标出来的点粗化
plt.figure(figsize=(10, 10));
img_c1_C=img_c1_CC.copy()
thres = 0.1*dst_c1.max()
img_c1_C[dst_c1 > thres] = [255,0,0]
plt.imshow(img_c1_C)
# 从一幅Harris响应图像中返回角点，min_dist为分割角点和图像边界的最少像素数目
def get_harris_points(harrisim,min_dist=10,threshold=0.1):
    # 寻找高于阈值的候选角点
    corner_threshold = harrisim.max() * threshold
    harrisim_t = (harrisim > corner_threshold) * 1
    # 得到候选点的坐标
    coords = array(harrisim_t.nonzero()).T
    # 以及它们的 Harris 响应值
    candidate_values = [harrisim[c[0],c[1]] for c in coords]
    # 对候选点按照 Harris 响应值进行排序
    index = argsort(candidate_values)[::-1]
    # 将可行点的位置保存到数组中
    allowed_locations = zeros(harrisim.shape)
    allowed_locations[min_dist:-min_dist,min_dist:-min_dist] = 1
    # 按照 min_distance 原则，选择最佳 Harris 点
    filtered_coords = []
    for i in index:
        if allowed_locations[coords[i,0],coords[i,1]] == 1:
            filtered_coords.append(coords[i])
            allowed_locations[(coords[i,0]-min_dist):(coords[i,0]+min_dist),
                        (coords[i,1]-min_dist):(coords[i,1]+min_dist)] = 0
    return filtered_coords

from pylab import *
from numpy import *
wid=9   #比较像素点数目
filtered_coords1 = get_harris_points(dst_c1, wid+1,0.1)   #图1大于阈值的坐标

maxx=0
for i in range(len(filtered_coords1)):
    if filtered_coords1[i][0]>maxx:
        maxx=filtered_coords1[i][0]
maxy=0
for i in range(len(filtered_coords1)):
    if filtered_coords1[i][1]>maxy:
        maxy=filtered_coords1[i][1]
minx=maxx
for i in range(len(filtered_coords1)):
    if filtered_coords1[i][0]<minx:
        minx=filtered_coords1[i][0]
miny=maxy
for i in range(len(filtered_coords1)):
    if filtered_coords1[i][1]<miny:
        miny=filtered_coords1[i][1]

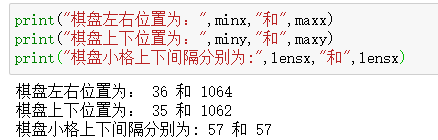

lensx=np.uint16(np.around((maxx-minx)/18))
lensy=np.uint16(np.around((maxy-miny)/18))

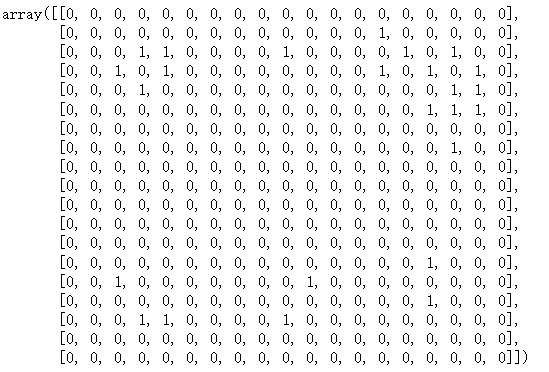

第三步：棋盘图片转换为矩阵

pan=np.zeros((19,19),int)
for n in range(len(circles[:,0])):
    x=np.uint16(np.around((circles[n,0]-minx)/lensx))
    y=np.uint16(np.around((circles[n,1]-miny)/lensy))
    pan[y,x]=1
pan

可以和上面的棋盘对应，发现到这一步是成功的

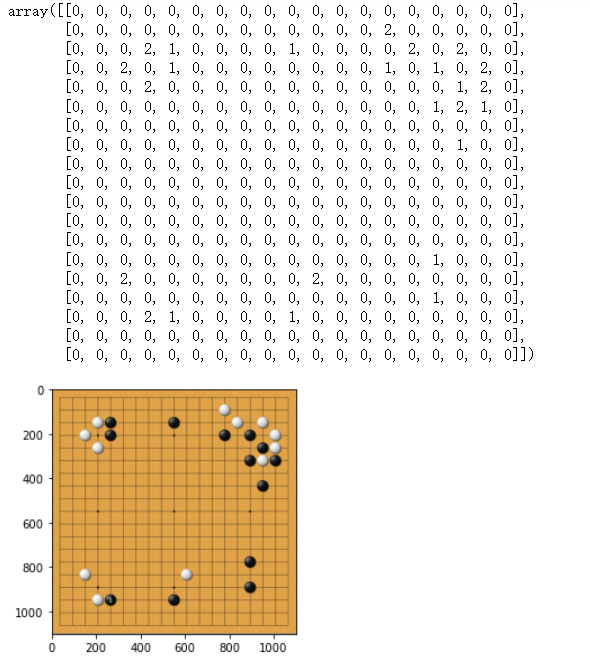

第四步：分出黑白棋子

黑棋子在矩阵中用1表示，白棋子用2，若无棋子用0表示

qipan = cv2.imread('D:/classofmathpicture/qipan.jpg',1)
qipan = cv2.cvtColor(qipan, cv2.COLOR_BGR2RGB)
for n in range(len(circles[:,0])):
    j=circles[n,0]
    i=circles[n,1]
    x=np.uint16(np.around((circles[n,0]-minx)/lensx))
    y=np.uint16(np.around((circles[n,1]-miny)/lensy))
    avg=(int(qipan[i,j,0]) + int(qipan[i,j,1])+ int(qipan[i,j,2]))/3;
    if qipan[i,j,0] > 190:
        pan[y,x]=2
plt.imshow(qipan)
pan

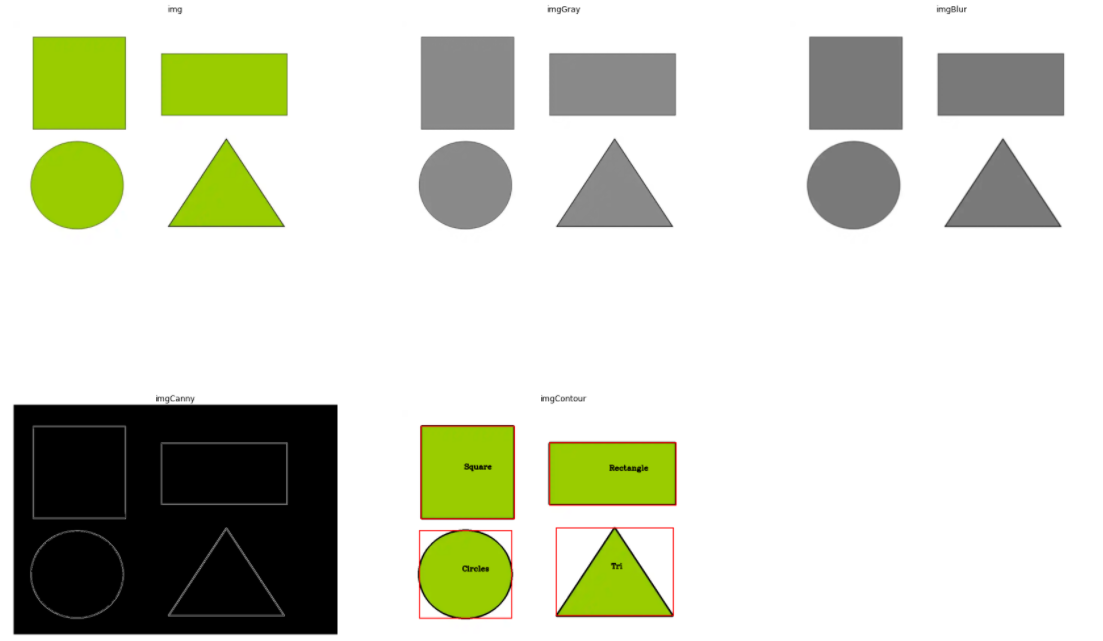

第三部分：形状识别

形状识别有篇博客不错，这里记载一下：
形状识别
下面用了他的函数也很好用👇

def getContours(img):
    # 查找轮廓，cv2.RETR_ExTERNAL=获取外部轮廓点, CHAIN_APPROX_NONE = 得到所有的像素点
    contours, hierarchy = cv2.findContours(img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
    # 循环轮廓，判断每一个形状
    for cnt in contours:
        # 获取轮廓面积
        area = cv2.contourArea(cnt)
        # 当面积大于500，代表有形状存在
        if area > 500:
            # 绘制所有的轮廓并显示出来
            cv2.drawContours(imgContour, cnt, -1, (0, 0, 0), 3)
            # 计算所有轮廓的周长，便于做多边形拟合
            peri = cv2.arcLength(cnt, True)
            # 多边形拟合，获取每个形状的边数目
            approx = cv2.approxPolyDP(cnt, 0.02 * peri, True)
            objCor = len(approx)
            # 获取每个形状的左上角坐标xy和形状的长宽wh
            x, y, w, h = cv2.boundingRect(approx)
            # 计算出边界后，即边数代表形状，如三角形边数=3
            if objCor == 3:
                objectType = "Tri"
            # 计算出边界后，即边数代表形状，如四边形边数=4
            elif objCor == 4:
                # 判断是矩形还是正方形
                aspRatio = w / float(h)
                if aspRatio > 0.98 and aspRatio < 1.03:
                    objectType = "Square"
                else:
                    objectType = "Rectangle"
            # 大于4个边的就是圆形
            elif objCor > 4:
                objectType = "Circles"
            else:
                objectType = "None"
            # 绘制文本时需要绘制在图形附件
            cv2.rectangle(imgContour, (x, y), (x + w, y + h), (255, 0, 0), 2)
            cv2.putText(imgContour, objectType,
                        (x + (w // 2) - 10, y + (h // 2) - 10), cv2.FONT_HERSHEY_COMPLEX, 0.7,
                        (0, 0, 0), 2)

path = 'D:/classofmathpicture/week4_shibie2.png'
img = cv2.imread(path)
imgContour = img.copy()

# 灰度化
imgGray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 高斯平滑
imgBlur = cv2.GaussianBlur(imgGray, (7, 7), 1)
# 边缘检测
imgCanny = cv2.Canny(imgBlur, 50, 50)
# 获取轮廓特征点
getContours(imgCanny)

plt.figure(figsize=(30, 20));
plt.subplot(231);plt.imshow(img);plt.title('img');plt.axis('off');
plt.subplot(232);plt.imshow(imgGray,cmap='gray');plt.title('imgGray');plt.axis('off');
plt.subplot(233);plt.imshow(imgBlur,cmap='gray');plt.title('imgBlur');plt.axis('off');
plt.subplot(234);plt.imshow(imgCanny,cmap='gray');plt.title('imgCanny');plt.axis('off');
plt.subplot(235);plt.imshow(imgContour);plt.title('imgContour');plt.axis('off');
