第一次写博客。。。如果有什么问题大家可以在评论区告诉我，谢谢大家。
提示：以下是本篇文章正文内容，下面案例可供参考
（1）项目综合描述
本项目要求设计并实现一个数字电压表的装置，该装置能够对0~200V范围的直流电压进行测量。测量分为4挡：200mV、2V、20V和200V。输入为模拟直流电压，输出为数字量，并在必要的辅助输出显示设备上显示。同时具有正、负电压极性显示，小数点显示。能判读并显示被测量信号超出所选择的量程范围。并根据不同的量程能自动调整小数点。
（2）任务要求
① 数字电压表有4个测量挡：200mV、2V、20V和200V，能将被测的模拟直流电压在显示设备上显示出来。
② 数字电压表以基本量程为基础，同时设计衰减器进行量程的扩展。
③ 具有位（三位半）显示：有3位完整的显示，另外最高位只显示0或1。
④ 能够判读并显示被测电压的极性。 1
⑤ 测量速度为2~5 次/秒，分辨率为0.1mV，测量误差<0.1%。
（3）发挥部分
①设计并调试自动量程转换电路。
②设计并调试小数点自动切换电路。

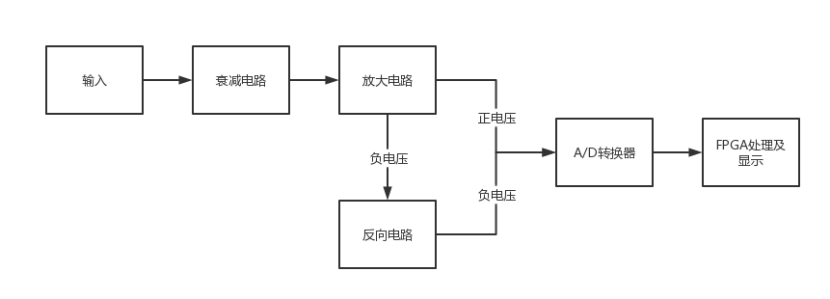

系统总体框架如下图所示：
主要有五个模块：衰减电路、放大电路、反向电路、A/D转换模块、FPGA处理及显示。
（1）衰减电路：将不同电压分别送入不同的档位，通过开关控制档位的选择，最后四档电压都衰减到-0.2v-0.2v,再送入放大电路；
（2）放大电路：对衰减电路送入的电压进行放大，利用NE5532放大器进行放大10倍；
（3）反向电路：对于输入的负电压，电压经衰减和放大后，还需要经过反向电路进行反向，这里利用NE5532放大器放大-1倍进行反向；
（4）A/D转换模块：对处理得到的0-2V电压进行12位的模数转换，转换输出为0-4095的二进制电平；
（5）FPGA处理及显示模块：利用FPGA里面烧入的程序对A/D转换后的数据进行处理，还原到其输入值，并通过手动控制FPGA上的开关进行量程选择，控制小数点的显示，以及控制正负号的显示，最后通过七段数码管显示输入的电压值。
#三、程序代码
`timescale 1ns / 1ps
module Top(clk,sw,led,flag, ADC_sdata, ADC_sclk,ADC_csn,slec_wei,slec_duan);
input clk;
input [3:0]sw;
output reg [7:0] led;
input flag;
input ADC_sdata;
output ADC_sclk,ADC_csn;
output [7:0] slec_wei;
output [7:0] slec_duan;
wire [11:0] adc_res;
wire adc_valid;
wire [19:0]cout;
always@(posedge clk)if(adc_valid) led<=adc_res[11:4];
PmodAD1 U0(
.clk(clk),
.rst(1’b0),
.ADC_sdata(ADC_sdata),
.ADC_sclk(ADC_sclk),
.ADC_csn(ADC_csn),
.adc_res(adc_res),
.adc_valid(adc_valid)
);
data_ad_pro U1(
.sys_clk(clk),
.rst_n(1’b1),
.pre_data(adc_res[11:4]),
.cout(cout)
);
display U2(
.sys_clk(clk),
.rst_n(1’b1),
.cout(cout),
.sw(sw),
.flag(flag),
.slec_wei(slec_wei),
.slec_duan(slec_duan)
);
endmodule
module PmodAD1( clk,rst, ADC_sdata,ADC_sclk,ADC_csn,adc_res,adc_valid);
input clk,rst, ADC_sdata;
output reg ADC_sclk,ADC_csn;
output reg [11:0] adc_res;
output reg adc_valid;
reg [7:0] cntr;
always@(posedge clk)
if(rst)cntr<=0;else if(cntr==34)cntr<=0;else cntr<=cntr+1;
always@(posedge clk)
case (cntr)
0: ADC_csn<=0;
33: ADC_csn<=1;
endcase
always@(posedge clk)
case(cntr)
34,0,2,4,6,8,10,12,14,16,18,20,22,24,26,28,30,32,33:ADC_sclk<=1;
default ADC_sclk<=0;
endcase
always@(posedge clk)
case(cntr)
8: adc_res[11]<= ADC_sdata;
10:adc_res[10]<= ADC_sdata;
12:adc_res[9]<= ADC_sdata;
14:adc_res[8]<= ADC_sdata;
16:adc_res[7]<= ADC_sdata;
18:adc_res[6]<= ADC_sdata;
20:adc_res[5]<= ADC_sdata;
22:adc_res[4]<= ADC_sdata;
24:adc_res[3]<= ADC_sdata;
26:adc_res[2]<= ADC_sdata;
28:adc_res[1]<= ADC_sdata;
30:adc_res[0]<= ADC_sdata;
endcase
always@(posedge clk)adc_valid<=cntr==32;
endmodule
`timescale 1ns / 1ps
//
//
module data_ad_pro(
//input
sys_clk, //输入系统时钟50MHz
rst_n, //输入复位信号
pre_data, //输入AD采样模块传来的数据
//output
cout //输出处理后的12位电压数据
);
input sys_clk;
input rst_n;
input [7:0] pre_data;
output [19:0] cout;
reg [19:0] L;
always @ (posedge sys_clk)
case(pre_data[3:0]) //pre_data[3:0]=adc_res[7:4],0.0016
4'h1: L <= 20'h00260;
4'h2: L <= 20'h00520;
4'h3: L <= 20'h00780;
4'h4: L <= 20'h01039;
4'h5: L <= 20'h01300;
4'h6: L <= 20'h01559;
4'h7: L <= 20'h01819;
4'h8: L <= 20'h02079;
4'h9: L <= 20'h02339;
//
4'ha: L <= 20'h02598;
4'hb: L <= 20'h02858;
4'hc: L <= 20'h03118;
4'hd: L <= 20'h03378;
4'he: L <= 20'h03638;
4'hf: L <= 20'h03898;
default: L <= 20'h00000;
endcase
reg [19:0] H;
always @ (posedge sys_clk)
case(pre_data[7:4]) //H = n * 12'h080(n=1、2、3、、f),pre_data[7:4]=adc_res[11:8]
4'h1: H <= 20'h04157;
4'h2: H <= 20'h08315;
4'h3: H <= 20'h12472;
4'h4: H <= 20'h16630;
4'h5: H <= 20'h20787;
//只需要显示0-2V
4'h6: H <= 20'h00000;
4'h7: H <= 20'h00000;
4'h8: H <= 20'h00000;
4'h9: H <= 20'h00000;
//
4'ha: H <= 20'h00000;
4'hb: H <= 20'h00000;
4'hc: H <= 20'h00000;
4'hd: H <= 20'h00000;
4'he: H <= 20'h00000;
4'hf: H <= 20'h00000;
default: H <= 20'h00000;
endcase
reg c0;
always @ (posedge sys_clk)
begin
if(H[3:0] + L[3:0] > 4'd9)
c0 <= 1;
else
c0 <= 0;
end
reg c1;
always @ (posedge sys_clk)
begin
if(H[7:4] + L[7:4] > 4'd9)
c1 <= 1;
else
c1 <= 0;
end
reg c2;
always @ (posedge sys_clk)
begin
if(H[11:8] + L[11:8] > 4'd9)
c2 <= 1;
else
c2 <= 0;
end
reg c3;
always @ (posedge sys_clk)
begin
if(H[15:12] + L[15:12] > 4'd9)
c3 <= 1;
else
c3 <= 0;
end
reg [19:0] cout;
always @(c1 or c0 or c2 or c3 )
begin
case({c3,c2,c1,c0})
4'b0000: begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12];
cout[11:8] <= H[11:8] + L[11:8];
cout[7:4] <= H[7:4] + L[7:4];
cout[3:0] <= H[3:0] + L[3:0];
end
4'b0001: begin
if(((H[7:4] + L[7:4] + 4'b0001) > 9)&&((H[11:8] + L[11:8] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001) > 9)&&((H[11:8] + L[11:8] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001) > 9)&&((H[11:8] + L[11:8] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12];
cout[11:8] <= H[11:8] + L[11:8]+4'b0001;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001)<= 9)&&((H[11:8] + L[11:8] + 4'b0001)<=9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12];
cout[11:8] <= H[11:8] + L[11:8];
cout[7:4] <= H[7:4] + L[7:4]+4'b0001;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
end
4'b0010:begin
if(((H[11:8] + L[11:8] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12];
cout[11:8] <= H[11:8] + L[11:8]+4'b0001;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
end
4'b0011:begin
if(((H[11:8] + L[11:8] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12];
cout[11:8] <= H[11:8] + L[11:8]+4'b0001;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
end
4'b0100:begin
if((H[15:12] + L[15:12] + 4'b0001) > 9) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0110;
cout[7:4] <= H[7:4] + L[7:4];
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
else if((H[15:12] + L[15:12] + 4'b0001) <= 9) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0110;
cout[7:4] <= H[7:4] + L[7:4];
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
end
4'b0101:begin
if(((H[7:4] + L[7:4] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001) > 9)&&((H[15:12] + L[15:12] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001)<=9)&&((H[15:12] + L[15:12] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0110;
cout[7:4] <= H[7:4] + L[7:4]+4'b0001;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) <= 9)&&((H[15:12] + L[15:12] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0110;
cout[7:4] <= H[7:4] + L[7:4]+4'b0001;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
end
4'b0110:begin
if((H[15:12] + L[15:12] + 4'b0001) > 9) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
else if((H[15:12] + L[15:12] + 4'b0001) <= 9) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
end
4'b0111:begin
if((H[15:12] + L[15:12] + 4'b0001) > 9) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if((H[15:12] + L[15:12] + 4'b0001) <= 9) begin
cout[19:16] <= H[19:16] + L[19:16];
cout[15:12] <= H[15:12] + L[15:12]+4'b0001;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
end
4'b1000:begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+ 4'b0110;
cout[11:8] <= H[11:8] + L[11:8];
cout[7:4] <= H[7:4] + L[7:4];
cout[3:0] <= H[3:0] + L[3:0];
end
4'b1001:begin
if(((H[7:4] + L[7:4] + 4'b0001) > 9)&&((H[11:8] + L[11:8] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001) >9)&&((H[11:8] + L[11:8] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0110;
cout[11:8] <= H[11:8] + L[11:8]+4'b0001;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001) <=9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0110;
cout[11:8] <= H[11:8] + L[11:8];
cout[7:4] <= H[7:4] + L[7:4]+4'b0001;
cout[3:0] <= H[3:0] + L[3:0]+ 4'b0110;//加上6
end
end
4'b1010:begin
if(((H[11:8] + L[11:8] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0110;
cout[11:8] <= H[11:8] + L[11:8]+4'b0001;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];//加上6
end
end
4'b1011:begin
if(((H[11:8] + L[11:8] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[11:8] + L[11:8] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0110;
cout[11:8] <= H[11:8] + L[11:8]+4'b0001;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
end
4'b1100:begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0110;
cout[7:4] <= H[7:4] + L[7:4];
cout[3:0] <= H[3:0] + L[3:0];
end
4'b1101:begin
if(((H[7:4] + L[7:4] + 4'b0001) > 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
else if(((H[7:4] + L[7:4] + 4'b0001) <= 9)) begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0110;
cout[7:4] <= H[7:4] + L[7:4]+4'b0001;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;//加上6
end
end
4'b1110:begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0110;
cout[3:0] <= H[3:0] + L[3:0];
end
4'b1111:begin
cout[19:16] <= H[19:16] + L[19:16]+4'b0001;
cout[15:12] <= H[15:12] + L[15:12]+4'b0111;
cout[11:8] <= H[11:8] + L[11:8]+4'b0111;
cout[7:4] <= H[7:4] + L[7:4]+4'b0111;
cout[3:0] <= H[3:0] + L[3:0]+4'b0110;
end
endcase
end
endmodule
`timescale 1ns / 1ps
//
module display(
//input
sys_clk, //输系统时钟50MHz
rst_n, //输入复位信号
cout, //输入数据处理模块传来的12位电压数据
sw,
flag,
//output
slec_wei, //输出数码管位选信号
slec_duan //输出数码管段选信号
);
input sys_clk;
input rst_n;
input [19:0] cout;
input [3:0] sw;
input flag;
output [7:0] slec_wei;
output [7:0] slec_duan;
parameter SEG_NUM0 = 8'b1100_0000, //数码管显示0
SEG_NUM1 = 8'b1111_1001, //数码管显示1
SEG_NUM2 = 8'b1010_0100, //数码管显示2
SEG_NUM3 = 8'b1011_0000, //数码管显示3
SEG_NUM4 = 8'b1001_1001, //数码管显示4
SEG_NUM5 = 8'b1001_0010, //数码管显示5
SEG_NUM6 = 8'b1000_0010, //数码管显示6
SEG_NUM7 = 8'b1111_1000, //数码管显示7
SEG_NUM8 = 8'b1000_0000, //数码管显示8
SEG_NUM = 8'b1111_1111,
SEG_NUM9 = 8'b1001_0000, //数码管显示9
SEG_NUMF = 8'b1011_1111;
parameter T1MS = 16'd49999; //1ms计数
//1ms计数器
reg [15:0] cnt;
always @(posedge sys_clk or negedge rst_n)
if(!rst_n)
cnt <= 16'd0;
else if(cnt == T1MS)
cnt <= 16'd0;
else
cnt <= cnt + 1'b1;
/**********************************************/
//数码管轮流导通
reg [2:0] i;
reg [7:0] slec_wei;
reg [7:0] slec_duan;
reg [7:0] data0;
always @ (posedge sys_clk)
case(cout[19:16]) //进行编码 高
4'h0: data0 <= SEG_NUM0;
4'h1: data0 <= SEG_NUM1;
4'h2: data0 <= SEG_NUM2;
4'h3: data0 <= SEG_NUM3;
4'h4: data0 <= SEG_NUM4;
4'h5: data0 <= SEG_NUM5;
4'h6: data0 <= SEG_NUM6;
4'h7: data0 <= SEG_NUM7;
4'h8: data0 <= SEG_NUM8;
4'h9: data0 <= SEG_NUM9;
default:data0 <= SEG_NUM0;
endcase
reg [7:0] data1;
always @ (posedge sys_clk)
case(cout[15:12]) //进行编码 高
4'h0: data1 <= SEG_NUM0;
4'h1: data1 <= SEG_NUM1;
4'h2: data1 <= SEG_NUM2;
4'h3: data1 <= SEG_NUM3;
4'h4: data1 <= SEG_NUM4;
4'h5: data1 <= SEG_NUM5;
4'h6: data1 <= SEG_NUM6;
4'h7: data1 <= SEG_NUM7;
4'h8: data1 <= SEG_NUM8;
4'h9: data1 <= SEG_NUM9;
default:data1 <= SEG_NUM0;
endcase
reg [7:0] data2;
always @ (posedge sys_clk)
case(cout[11:8]) //进行编码 高
4'h0: data2 <= SEG_NUM0;
4'h1: data2 <= SEG_NUM1;
4'h2: data2 <= SEG_NUM2;
4'h3: data2 <= SEG_NUM3;
4'h4: data2 <= SEG_NUM4;
4'h5: data2 <= SEG_NUM5;
4'h6: data2 <= SEG_NUM6;
4'h7: data2 <= SEG_NUM7;
4'h8: data2 <= SEG_NUM8;
4'h9: data2 <= SEG_NUM9;
default:data2 <= SEG_NUM0;
endcase
/*****************************************/
reg [7:0] data3;
always @ (posedge sys_clk)
case(cout[7:4]) //进行编码 中
4'h0: data3 <= SEG_NUM0;
4'h1: data3 <= SEG_NUM1;
4'h2: data3 <= SEG_NUM2;
4'h3: data3 <= SEG_NUM3;
4'h4: data3 <= SEG_NUM4;
4'h5: data3 <= SEG_NUM5;
4'h6: data3 <= SEG_NUM6;
4'h7: data3 <= SEG_NUM7;
4'h8: data3 <= SEG_NUM8;
4'h9: data3 <= SEG_NUM9;
default:data3 <= SEG_NUM0;
endcase
/*****************************************/
reg [7:0] data4;
always @ (posedge sys_clk)
case(cout[3:0]) //进行编码 低
4'h0: data4 <= SEG_NUM0;
4'h1: data4 <= SEG_NUM1;
4'h2: data4 <= SEG_NUM2;
4'h3: data4 <= SEG_NUM3;
4'h4: data4 <= SEG_NUM4;
4'h5: data4 <= SEG_NUM5;
4'h6: data4 <= SEG_NUM6;
4'h7: data4 <= SEG_NUM7;
4'h8: data4 <= SEG_NUM8;
4'h9: data4 <= SEG_NUM9;
default:data4 <= SEG_NUM0;
endcase
always @ (posedge sys_clk or negedge rst_n)
if( !rst_n )begin
i <= 4'd0;
slec_wei <= 8'b11111111;
end
else
case( i )
0: begin
if( cnt == T1MS ) i <= i + 1'b1;
else if (( cnt != T1MS )&&(sw==4'b0010))begin
slec_wei <= 8'b11101111;
slec_duan <= data0 + 8'b1000_0000;
end //data0是整数位，加上小数点
else if (( cnt != T1MS )&&(sw!=4'b0010))begin
slec_wei <= 8'b11101111;
slec_duan <= data0;
end
end
1: begin
if( cnt == T1MS ) i <= i + 1'b1;
else if (( cnt != T1MS )&&(sw==4'b0100))begin
slec_wei <= 8'b11110111;
slec_duan <= data1 + 8'b1000_0000;
end //data1是整数位，加上小数点
else if (( cnt != T1MS )&&(sw!=4'b0100))begin
slec_wei <= 8'b11110111;
slec_duan <= data1;
end
end
2: begin
if( cnt == T1MS ) i <= i + 1'b1;
else if (( cnt != T1MS )&&(sw==4'b1000))begin
slec_wei <= 8'b11111011;
slec_duan <= data2 + 8'b1000_0000;
end //data2是整数位，加上小数点
else if (( cnt != T1MS )&&(sw!=4'b1000))begin
slec_wei <= 8'b11111011;
slec_duan <= data2;
end
end
3: if( cnt == T1MS ) i <= i + 1'b1;
else begin
slec_wei <= 8'b11111101;
slec_duan <= data3;
end
4: begin
if( cnt == T1MS ) i <= i + 1'b1;
else if (( cnt != T1MS )&&(sw==4'b0001))begin
slec_wei <= 8'b11011111;
slec_duan <= SEG_NUM0 + 8'b1000_0000;
end //0-200mv，加上小数点
else if (( cnt != T1MS )&&(sw!=4'b0001))begin
slec_wei <= 8'b11011111;
slec_duan <= SEG_NUM0;
end
end
5: begin
if( cnt == T1MS ) i <= i + 1'b1;
else if(( cnt != T1MS )&&(flag==0))begin
slec_wei <= 8'b10111111;
slec_duan <= SEG_NUM;
end
else if(( cnt != T1MS )&&(flag==1))begin
slec_wei <= 8'b10111111;
slec_duan <= SEG_NUMF;
end
end
6: if( cnt == T1MS ) i <= i + 1'b1;
else begin
slec_wei <= 8'b01111111;
slec_duan <= SEG_NUM;
end
7: if( cnt == T1MS ) i <= 5'd0;
else begin
slec_wei <= 8'b11111110;
slec_duan <= data4;
end
endcase
endmodule
## 7 segment display
NET "slec_duan<0>" LOC=T10 | IOSTANDARD=LVCMOS33; #IO_L24N_T3_A00_D16_14
NET "slec_duan<1>" LOC=R10 | IOSTANDARD=LVCMOS33; #IO_25_14
NET "slec_duan<2>" LOC=K16 | IOSTANDARD=LVCMOS33; #IO_25_15
NET "slec_duan<3>" LOC=K13 | IOSTANDARD=LVCMOS33; #IO_L17P_T2_A26_15
NET "slec_duan<4>" LOC=P15 | IOSTANDARD=LVCMOS33; #IO_L13P_T2_MRCC_14
NET "slec_duan<5>" LOC=T11 | IOSTANDARD=LVCMOS33; #IO_L19P_T3_A10_D26_14
NET "slec_duan<6>" LOC=L18 | IOSTANDARD=LVCMOS33; #IO_L4P_T0_D04_14
NET "slec_duan<7>" LOC=H15 | IOSTANDARD=LVCMOS33; #IO_L19N_T3_A21_VREF_15
NET "slec_wei<0>" LOC=J17 | IOSTANDARD=LVCMOS33; #IO_L23P_T3_FOE_B_15
NET "slec_wei<1>" LOC=J18 | IOSTANDARD=LVCMOS33; #IO_L23N_T3_FWE_B_15
NET "slec_wei<2>" LOC=T9 | IOSTANDARD=LVCMOS33; #IO_L24P_T3_A01_D17_14
NET "slec_wei<3>" LOC=J14 | IOSTANDARD=LVCMOS33; #IO_L19P_T3_A22_15
NET "slec_wei<4>" LOC=P14 | IOSTANDARD=LVCMOS33; #IO_L8N_T1_D12_14
NET "slec_wei<5>" LOC=T14 | IOSTANDARD=LVCMOS33; #IO_L14P_T2_SRCC_14
NET "slec_wei<6>" LOC=K2 | IOSTANDARD=LVCMOS33; #IO_L23P_T3_35
NET "slec_wei<7>" LOC=U13 | IOSTANDARD=LVCMOS33; #IO_L23N_T3_A02_D18_14
#量程开关
NET "sw<0>" LOC=J15 | IOSTANDARD=LVCMOS33; #IO_L24N_T3_RS0_15
NET "sw<1>" LOC=L16 | IOSTANDARD=LVCMOS33; #IO_L3N_T0_DQS_EMCCLK_14
NET "sw<2>" LOC=M13 | IOSTANDARD=LVCMOS33; #IO_L6N_T0_D08_VREF_14
NET "sw<3>" LOC=R15 | IOSTANDARD=LVCMOS33; #IO_L13N_T2_MRCC_14
##判断正负
NET "flag" LOC=V10 | IOSTANDARD=LVCMOS33; #IO_L21P_T3_DQS_14
##时钟
NET "clk" LOC=E3 | IOSTANDARD=LVCMOS33;
##pmodad1
NET "ADC_csn" LOC=C17 | IOSTANDARD=LVCMOS33; #IO_L20N_T3_A19_15
NET "ADC_sdata" LOC=D18 | IOSTANDARD=LVCMOS33; #IO_L21N_T3_DQS_A18_15
NET "ADC_sclk" LOC=G17 | IOSTANDARD=LVCMOS33; #IO_L18N_T2_A23_15
##
NET "led<0>" LOC=H17 | IOSTANDARD=LVCMOS33; #IO_L18P_T2_A24_15
NET "led<1>" LOC=K15 | IOSTANDARD=LVCMOS33; #IO_L24P_T3_RS1_15
NET "led<2>" LOC=J13 | IOSTANDARD=LVCMOS33; #IO_L17N_T2_A25_15
NET "led<3>" LOC=N14 | IOSTANDARD=LVCMOS33; #IO_L8P_T1_D11_14
NET "led<4>" LOC=R18 | IOSTANDARD=LVCMOS33; #IO_L7P_T1_D09_14
NET "led<5>" LOC=V17 | IOSTANDARD=LVCMOS33; #IO_L18N_T2_A11_D27_14
NET "led<6>" LOC=U17 | IOSTANDARD=LVCMOS33; #IO_L17P_T2_A14_D30_14
NET "led<7>" LOC=U16 | IOSTANDARD=LVCMOS33; #IO_L18P_T2_A12_D28_14
（1）罗杰，谢自美 电子线路设计.实验.测试，电子工业出版社，2015
（2）康华光，张林《电子技术基础：模拟部分（第七版）》，高等教育出版社，2021
（3）康华光，张林《电子技术基础：数字部分（第七版）》，高等教育出版社，2021
（4） FPGA（Nexy4ddr）、Analog Discovery2以及PMODAD1和AD7476A芯片的相关资料。
www.analog.com/AD7476A
www.digilentinc.com
本文代码参考了大佬的设计：https://blog.csdn.net/weixin_43586860/article/details/107331277?spm=1001.2014.3001.5506
感谢大佬，侵删。
我有一个模型:classItem项目有一个属性“商店”基于存储的值，我希望Item对象对特定方法具有不同的行为。Rails中是否有针对此的通用设计模式？如果方法中没有大的if-else语句，这是如何干净利落地完成的？ 最佳答案 通常通过Single-TableInheritance. 关于ruby-on-rails-Rails-子类化模型的设计模式是什么？，我们在StackOverflow上找到一个类似的问题： https://stackoverflow.co
我将应用程序升级到Rails4，一切正常。我可以登录并转到我的编辑页面。也更新了观点。使用标准View时，用户会更新。但是当我添加例如字段:name时，它不会在表单中更新。使用devise3.1.1和gem'protected_attributes'我需要在设备或数据库上运行某种更新命令吗？我也搜索过这个地方，找到了许多不同的解决方案，但没有一个会更新我的用户字段。我没有添加任何自定义字段。 最佳答案 如果您想允许额外的参数，您可以在ApplicationController中使用beforefilter，因为Rails4将参数
我正在尝试解析一个CSV文件并使用SQL命令自动为其创建一个表。CSV中的第一行给出了列标题。但我需要推断每个列的类型。Ruby中是否有任何函数可以找到每个字段中内容的类型。例如，CSV行:"12012","Test","1233.22","12:21:22","10/10/2009"应该产生像这样的类型['integer','string','float','time','date']谢谢! 最佳答案 require'time'defto_something(str)if(num=Integer(str)rescueFloat(s
导读：随着叮咚买菜业务的发展，不同的业务场景对数据分析提出了不同的需求，他们希望引入一款实时OLAP数据库，构建一个灵活的多维实时查询和分析的平台，统一数据的接入和查询方案，解决各业务线对数据高效实时查询和精细化运营的需求。经过调研选型，最终引入ApacheDoris作为最终的OLAP分析引擎，Doris作为核心的OLAP引擎支持复杂地分析操作、提供多维的数据视图，在叮咚买菜数十个业务场景中广泛应用。作者｜叮咚买菜资深数据工程师韩青叮咚买菜创立于2017年5月，是一家专注美好食物的创业公司。叮咚买菜专注吃的事业，为满足更多人“想吃什么”而努力，通过美好食材的供应、美好滋味的开发以及美食品牌的孵
目录一.加解密算法数字签名对称加密DES(DataEncryptionStandard)3DES(TripleDES)AES(AdvancedEncryptionStandard)RSA加密法DSA(DigitalSignatureAlgorithm)ECC(EllipticCurvesCryptography)非对称加密签名与加密过程非对称加密的应用对称加密与非对称加密的结合二.数字证书图解一.加解密算法加密简单而言就是通过一种算法将明文信息转换成密文信息，信息的的接收方能够通过密钥对密文信息进行解密获得明文信息的过程。根据加解密的密钥是否相同，算法可以分为对称加密、非对称加密、对称加密和非
C#实现简易绘图工具一.引言实验目的:通过制作窗体应用程序(C#画图软件),熟悉基本的窗体设计过程以及控件设计,事件处理等,熟悉使用C#的winform窗体进行绘图的基本步骤,对于面向对象编程有更加深刻的体会.Tutorial任务设计一个具有基本功能的画图软件**·包括简单的新建文件,保存,重新绘图等功能**·实现一些基本图形的绘制,包括铅笔和基本形状等,学习橡皮工具的创建**·设计一个合理舒适的UI界面**注明:你可能需要先了解一些关于winform窗体应用程序绘图的基本知识,以及关于GDI+类和结构的知识二.实验环境Windows系统下的visualstudio2017C#窗体应用程序三.
目录前言滤波电路科普主要分类实际情况单位的概念常用评价参数函数型滤波器简单分析滤波电路构成低通滤波器RC低通滤波器RL低通滤波器高通滤波器RC高通滤波器RL高通滤波器部分摘自《LC滤波器设计与制作》，侵权删。前言最近需要学习放大电路和滤波电路，但是由于只在之前做音乐频谱分析仪的时候简单了解过一点点运放，所以也是相当从零开始学习了。滤波电路科普主要分类滤波器：主要是从不同频率的成分中提取出特定频率的信号。有源滤波器：由RC元件与运算放大器组成的滤波器。可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路。无源滤波器：无源滤波器，又称
项目介绍随着我国经济迅速发展,人们对手机的需求越来越大,各种手机软件也都在被广泛应用,但是对于手机进行数据信息管理,对于手机的各种软件也是备受用户的喜爱小学生兴趣延时班预约小程序的设计与开发被用户普遍使用,为方便用户能够可以随时进行小学生兴趣延时班预约小程序的设计与开发的数据信息管理,特开发了小程序的设计与开发的管理系统。小学生兴趣延时班预约小程序的设计与开发的开发利用现有的成熟技术参考,以源代码为模板,分析功能调整与小学生兴趣延时班预约小程序的设计与开发的实际需求相结合,讨论了小学生兴趣延时班预约小程序的设计与开发的使用。开发环境开发说明：前端使用微信微信小程序开发工具：后端使用ssm：VU
需求：要创建虚拟机，就需要给他提供一个虚拟的磁盘，我们就在/opt目录下创建一个10G大小的raw格式的虚拟磁盘CentOS-7-x86_64.raw命令格式：qemu-imgcreate-f磁盘格式磁盘名称磁盘大小qemu-imgcreate-f磁盘格式-o?1.创建磁盘qemu-imgcreate-fraw/opt/CentOS-7-x86_64.raw10G执行效果#ls/opt/CentOS-7-x86_64.raw2.安装虚拟机使用virt-install命令，基于我们提供的系统镜像和虚拟磁盘来创建一个虚拟机，另外在创建虚拟机之前，提前打开vnc客户端，在创建虚拟机的时候，通过vnc
我在我的项目中有一个用户和一个管理员角色。我使用Devise创建了身份验证。在我的管理员角色中，我没有任何确认。在我的用户模型中，我有以下内容:devise:database_authenticatable,:confirmable,:recoverable,:rememberable,:trackable,:validatable,:timeoutable,:registerable#Setupaccessible(orprotected)attributesforyourmodelattr_accessible:email,:username,:prename,:surname,:
