基于Vivado的FPGA设计开发的流程主要包括以下步骤：

1）创建工程；

2）创建源设计文件，包括Verilog文本、IP核、模块文件、网表输入等方式；

3）行为仿真（Behavioral Simulation），Vivado自带仿真器，也可以选择第三方仿真软件ModelSim等工具进行仿真；

4）综合（Synthesis）：根据设定的编译策略，对工程进行综合，生成网表文件；

5）引脚约束：通过I/O Planing或者直接编辑.XDC文件添加引脚约束信息；

6）实现（Implimentation）：指针对某一具体的目标器件经布局布线（Plance&Route），或者适配器（Fitting），产生延时信息文件、报告文件（.rpt），以供时序分析、时序仿真使用；

7）生成Bitstream文件，产生.bit和.bin等编程文件；

8）将生成的Bitstream文件下载至FPGA芯片。

---

以Ver流水灯设计为例，介绍在Vivado环境下运行Verilog程序的流程，包括源程序的编写、编译、仿真及下载。本例基于Vivado18.3版本。

1.流水灯设计输入

（1）创建新工程

双击Vivado18.3，出现如图所示的界面，单击Quick Start栏中的Create Project，启动工程向导，创建一个新工程。

 工程路径F:/FPGA/VIVADO/FPGA-Project/exam；

工程名称：flow_led

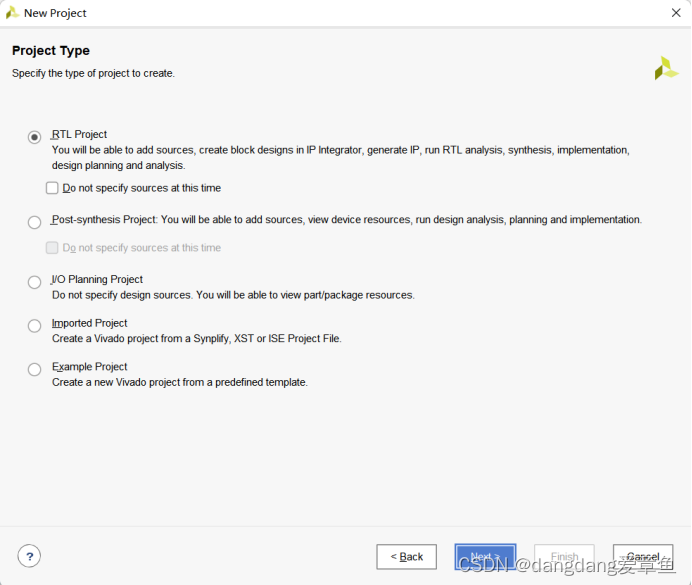

选择项目类型

选择RTL项目，RTL仿真就是程序仿真，RTL用硬件描述语言描述出功能，然后经过逻辑综合，得到门级单元。

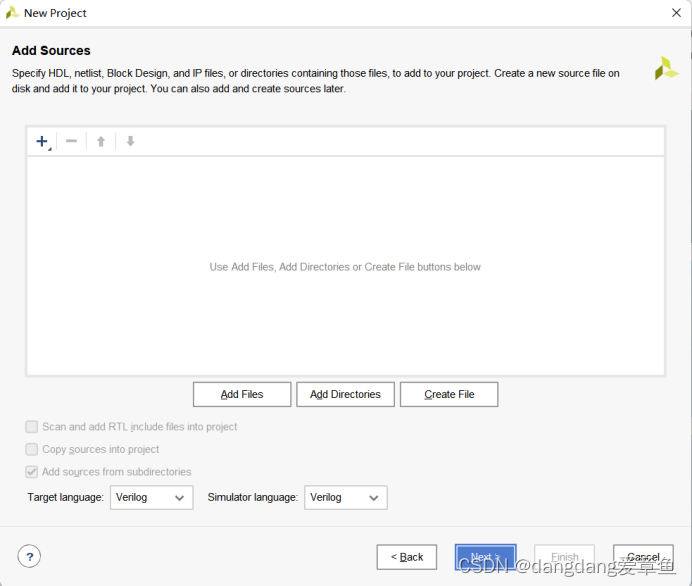

添加源文件与选择设计语言，target language与simulator language都选择Verilog语言，单击next。

 在器件选择页面中根据自己使用的FPGA开发板进行选择，我这里选择Xilinx的Artix-7开发板，封装形式package选择csg324，单击next；

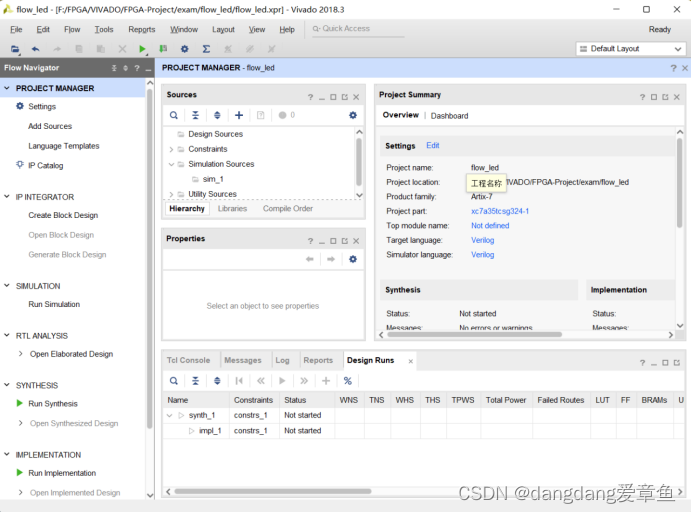

 工程创建成功页面如下所示，核对自己选择的信息，无误后点击finish。

 （2）输入源文件设计

在Flow Navigator下的Project Manager中点击Add Sources，打开设计文件导入窗口；

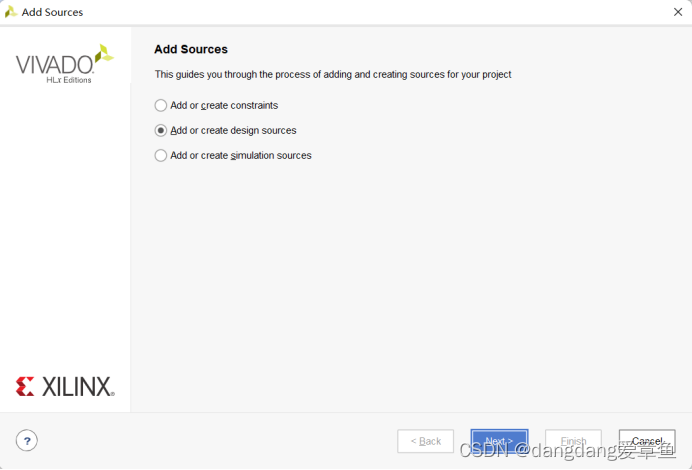

 在Add Sources窗口中选择Add or create design sources选项，表示创建源文件；

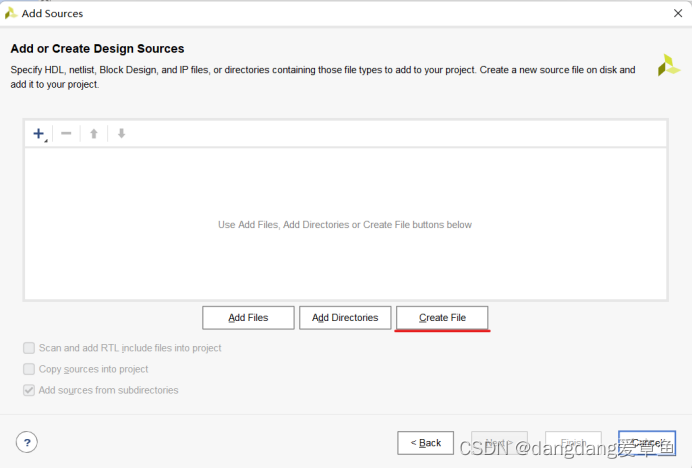

 点击Create File新建文件；

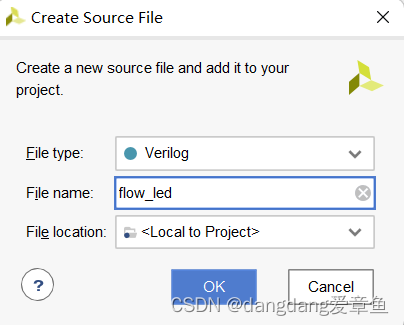

 填写源文件名称为flow_led；

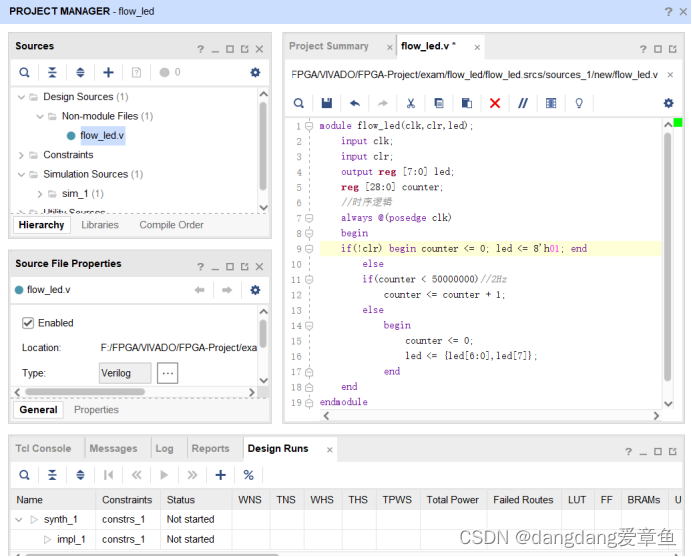

 在Sources栏中点击新建的flow_led.v文件，开始进行流水灯源文件的编写；

流水灯设计源代码flow_led.v

module flow_led(clk,clr,led);

    input clk;

    input clr;

    output reg [7:0] led;

    reg [28:0] counter;

    //时序逻辑

    always @(posedge clk)

    begin

    if(!clr) begin counter <= 0; led <= 8'h01; end

        else

        if(counter < 50000000)//2Hz

            counter <= counter + 1;

        else

            begin

                counter <= 0;

                led <= {led[6:0],led[7]};

            end

    end

endmodule

（3）行为仿真

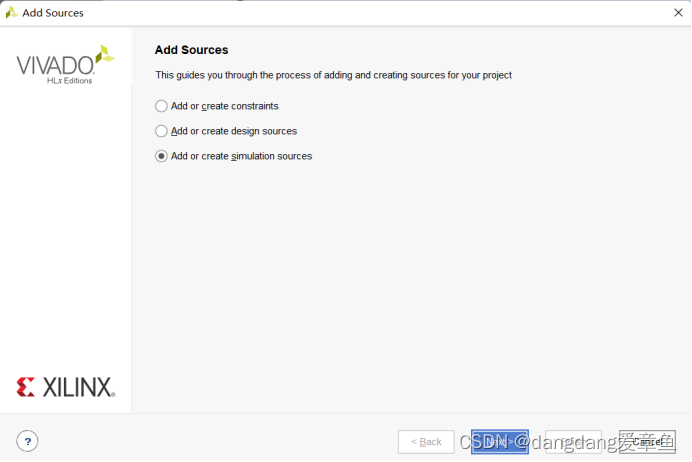

在Flow Navigator下的Project Manager中点击Add Sources， 在Add Sources窗口中选择Add or create simulation sources选项，表示创建仿真激励文件；

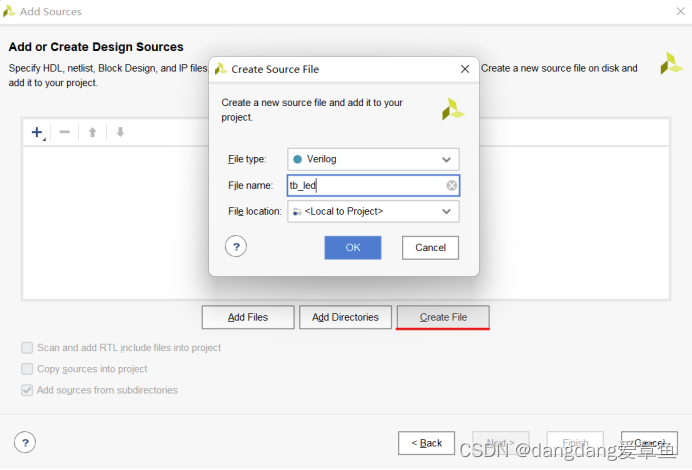

  点击Create File新建文件； 填写激励文件名称为tb_led；

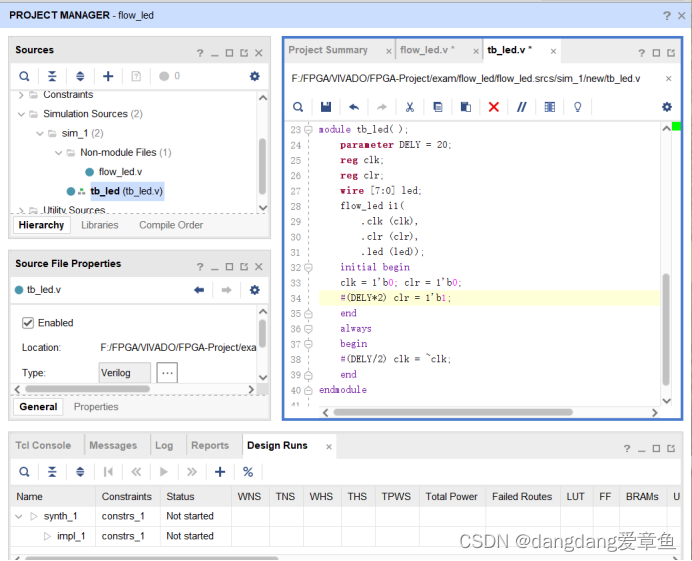

  在Sources栏中点击新建的tb_led.v文件，开始进行流水灯源文件的编写；

流水灯测试代码激励文件tb_led

`timescale 1ns / 1ns  //时间尺度/时间精度

module tb_led( );

    parameter DELY = 20;

    reg clk;

    reg clr;

    wire [7:0] led;

    flow_led i1(

        .clk (clk),

        .clr (clr),

        .led (led));

    initial begin

    clk = 1'b0; clr = 1'b0;

    #(DELY*2) clr = 1'b1;

    end

    always

    begin

    #(DELY/2) clk = ~clk;

    end

endmodule

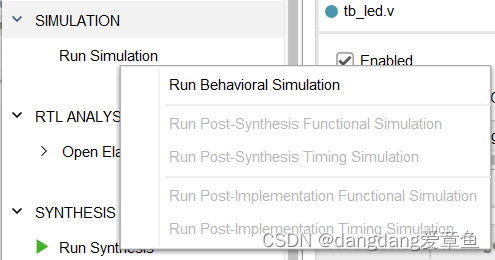

开始进行行为级仿真，在Flow Navigator下的Simulation中点击Run Simulation选择Run Behavioral Simulation；

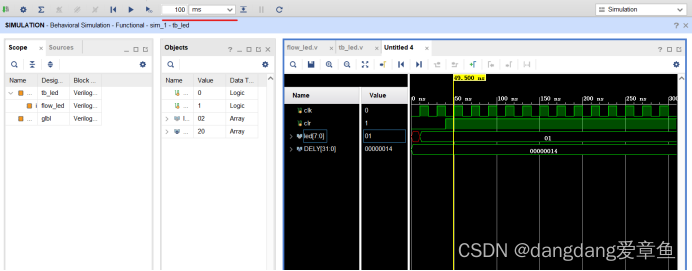

 100ms表示仿真的时间长度。得出如下的仿真图，观察此波形是否和预想的一致，验证原设计问价的正确性。

（4）创建引脚约束文件

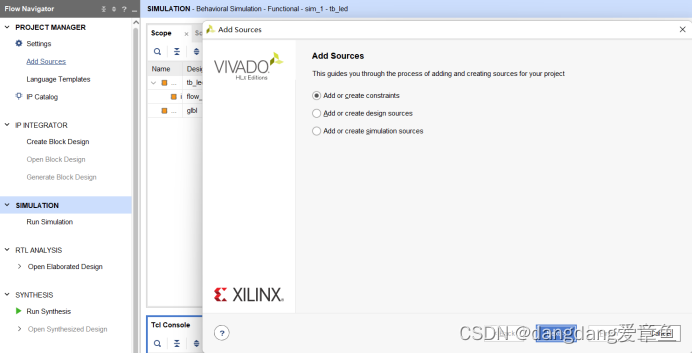

在Flow Navigator下的Project Manager中点击Add Sources， 在Add Sources窗口中选择Add or create constraints选项，表示创建引脚约束文件；

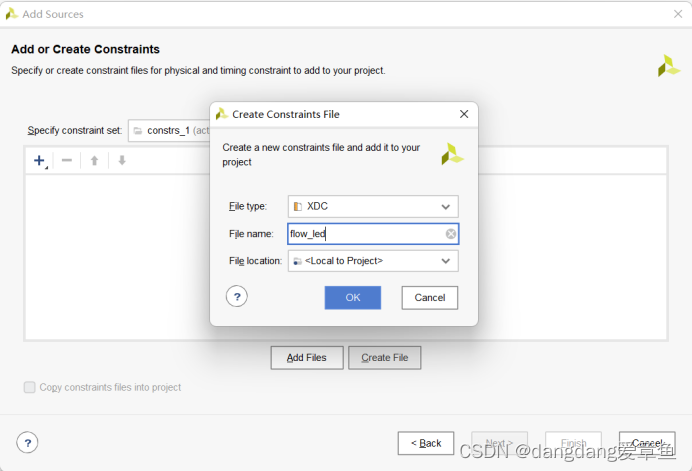

 输入文件名；

创建完成后，双击sources栏中的Constraints下的flow_led.xdc文件，输入引脚约束文件。

XDC 编写的语法：

约束引脚号：set_property PACKAGE_PIN " 引脚编号 " [ get_ports “端口名称”]

约束电压： set_property IOSTANDARD " 电平标准 " [ get_ports “端口名称” ]

重点：

通过原理图，查看LED与FPGA中实际引脚相连位置，然后看驱动该FPGA的Bank是多大的电压，如果是1.5V电压驱动，那就是LVCMOS15 ，如果是1.8V驱动，那就是LVCMOS18

解读：

set_property：设置属性

IOSTANDARD ：IO标准

LVCMOS15 ：1.5V

get_ports ：获取端口

led_tri_o[3]：第3个led端口

PACKAGE_PIN ：引脚

F5 ：引脚约束到F5

通俗理解：

set_property IOSTANDARD LVCMOS15 [get_ports {led_tri_o[3]}]修改led_tri_o[3]的IO标准为1.5V

set_property PACKAGE_PIN G6 [get_ports {led_tri_o[3]}] 将led_tri_o[3]约束到G6引脚

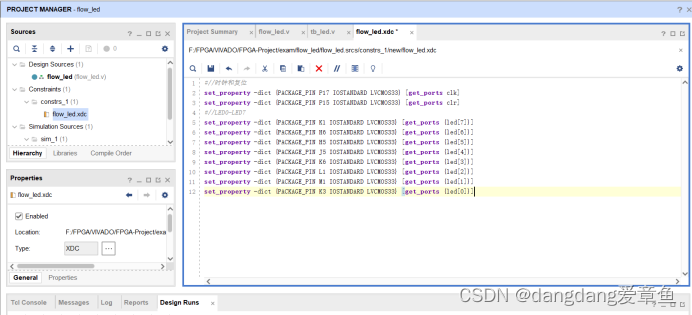

流水灯引脚约束文件

#//时钟和复位

set_property -dict {PACKAGE_PIN P17 IOSTANDARD LVCMOS33} [get_ports clk]

set_property -dict {PACKAGE_PIN P15 IOSTANDARD LVCMOS33} [get_ports clr]

#//LED0-LED7

set_property -dict {PACKAGE_PIN K1 IOSTANDARD LVCMOS33} [get_ports {led[7]}]

set_property -dict {PACKAGE_PIN H6 IOSTANDARD LVCMOS33} [get_ports {led[6]}]

set_property -dict {PACKAGE_PIN H5 IOSTANDARD LVCMOS33} [get_ports {led[5]}]

set_property -dict {PACKAGE_PIN J5 IOSTANDARD LVCMOS33} [get_ports {led[4]}]

set_property -dict {PACKAGE_PIN K6 IOSTANDARD LVCMOS33} [get_ports {led[3]}]

set_property -dict {PACKAGE_PIN L1 IOSTANDARD LVCMOS33} [get_ports {led[2]}]

set_property -dict {PACKAGE_PIN M1 IOSTANDARD LVCMOS33} [get_ports {led[1]}]

set_property -dict {PACKAGE_PIN K3 IOSTANDARD LVCMOS33} [get_ports {led[0]}]

（6）综合编译生成电路图

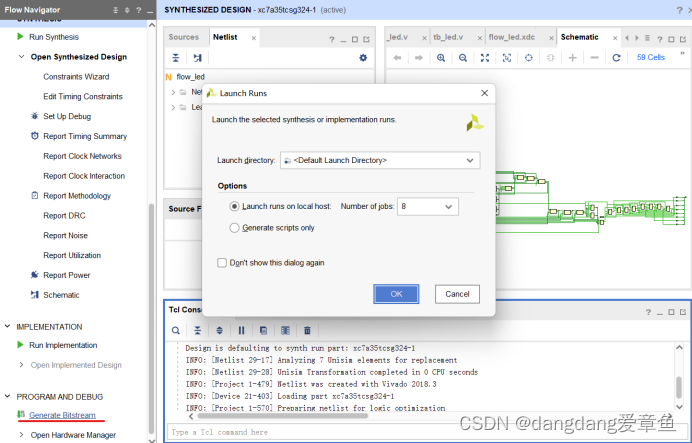

点击左侧导航栏中的Synthesis下的Run Synthesis进行综合编译，为缩短编译时间，此处选择8；

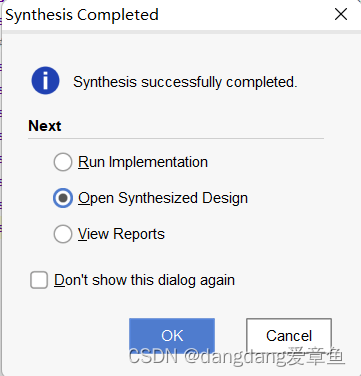

直接选择的打开综合设计文件；

 编译成功后点击导航栏中的Open Synthesis Design下的Schematic，可以查看综合后的电路图。

（7）生成比特流文件并下载

点击导航栏中的Program and Debug下的Generate Bitstream生成比特流文件；

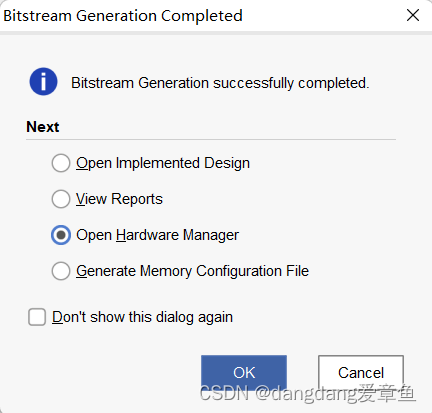

 选择打开硬件管理器；

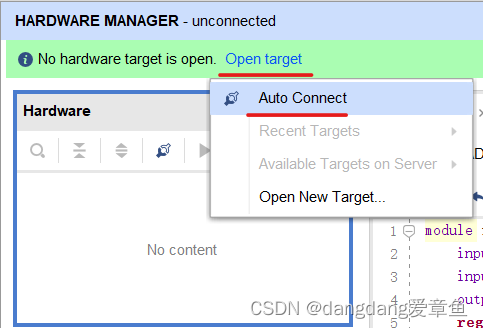

 电脑外接开发板后点击Hradware manager栏中下方的Open target中的Auto Connect，进行开发板的连接。

搜索电脑外接的FPGA开发板，由于我还没有开发板，目前就演示到这里，后面再更新。
