玩转华为ENSP模拟器系列 | 配置OSPF的NSSA区域

COCOgsta 2025-03-07 原文

素材来源：华为路由器配置指南

一边学习一边整理试验笔记，并与大家分享，侵权即删，谢谢支持！

附上汇总贴：玩转华为ENSP模拟器系列 | 合集_COCOgsta的博客-CSDN博客_华为模拟器实验

目标

举例介绍OSPF的NSSA区域的配置过程。

组网需求

某些网络由于引入大量外部路由导致路由表的规模过大，网络资源浪费，CPU占用率较高。为了解决这个问题，可以将位于自治系统边缘的非骨干区域配置成NSSA区域，减少传递的路由信息数量。配置区域为NSSA区域后，不传播来自OSPF网络其它区域的外部路由，但引入自治系统外部的路由，这样可以避免大量外部路由对路由器带宽和存储资源的消耗。

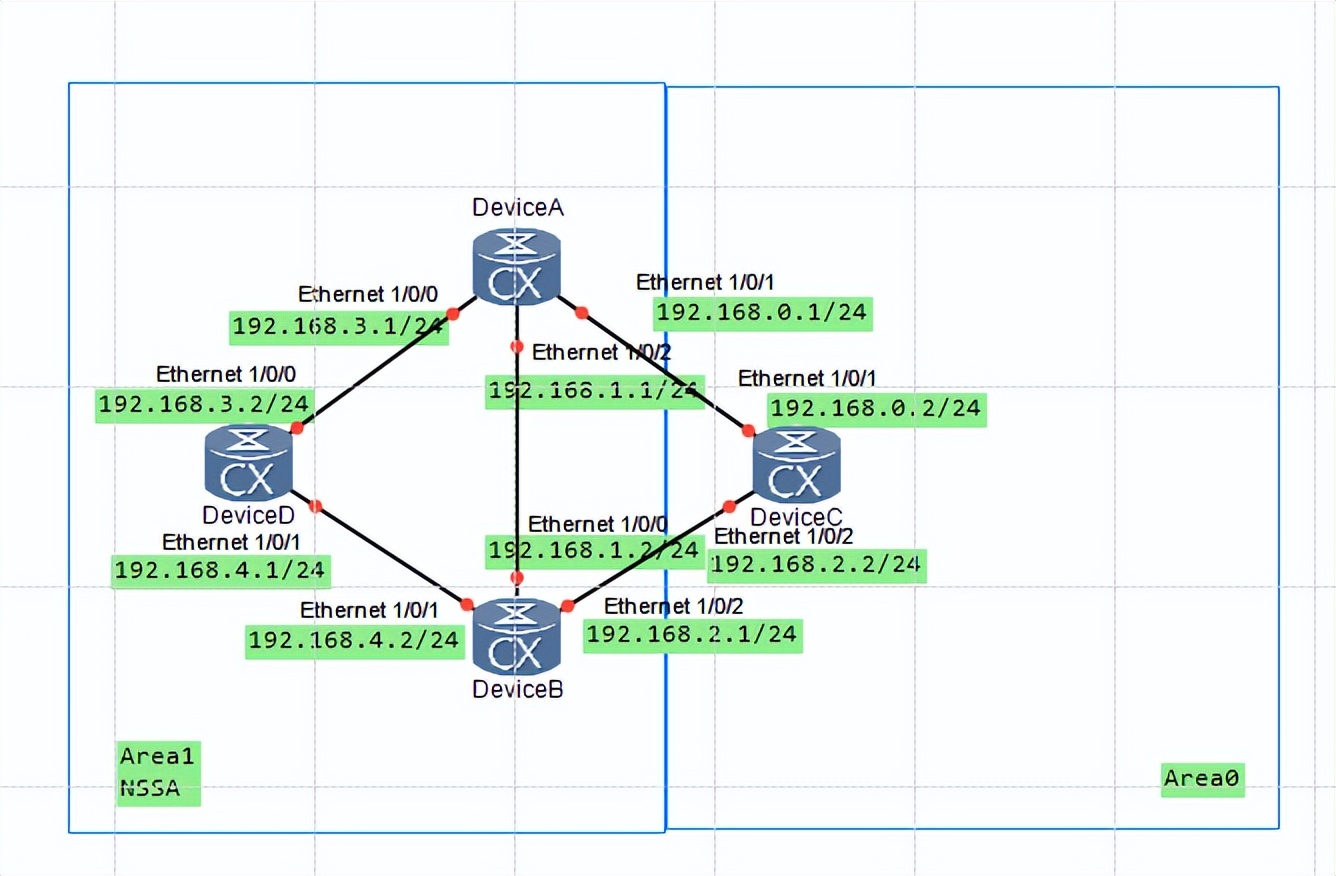

所有的路由器都运行OSPF，整个自治系统划分为两个区域。其中DeviceA和DeviceB作为ABR来转发区域间的路由，DeviceD作为ASBR引入了外部静态路由10.0.0.0/8。此时，在不影响路由可达的前提下，达到减少通告到Area1内的LSA数量，但引入自治系统外部路由的目的。需要将Area1配置为NSSA区域，并配置NSSA区域中的DeviceA为转换路由器。

配置思路

  • 在各路由器上使能OSPF，配置OSPF基本功能，实现OSPF协议互连。参见配置OSPF的基本功能。
  • 配置Area1为NSSA区域。
  • 在DeviceD上配置引入静态路由10.0.0.0/8。
  • 配置NSSA区域中的DeviceA为转换路由器。

操作步骤

  1. 配置各机接口的IP地址
  2. 配置OSPF基本功能
  3. 配置Area1区域为NSSA区域

说明：所有连接到NSSA区域的路由器必须使用nssa命令将该区域配置成NSSA属性。

  1. 配置DeviceD引入静态路由10.0.0.0/8

查看DeviceC的OSPF路由表。

<DeviceC>dis ospf routing
          OSPF Process 1 with Router ID 3.3.3.3
                   Routing Tables
 Routing for Network
 Destination        Cost     Type       NextHop         AdvRouter       Area
 192.168.0.0/24     1        Direct     192.168.0.2     3.3.3.3         0.0.0.0
 192.168.1.0/24     2        Inter-area 192.168.2.1     2.2.2.2         0.0.0.0
 192.168.1.0/24     2        Inter-area 192.168.0.1     1.1.1.1         0.0.0.0
 192.168.2.0/24     1        Direct     192.168.2.2     3.3.3.3         0.0.0.0
 192.168.3.0/24     2        Inter-area 192.168.0.1     1.1.1.1         0.0.0.0
 192.168.4.0/24     2        Inter-area 192.168.2.1     2.2.2.2         0.0.0.0
 Routing for ASEs
 Destination        Cost       Type       Tag        NextHop         AdvRouter
 10.0.0.0/8         1          Type2      1          192.168.0.1     2.2.2.2
 Total Nets: 6
 Intra Area: 2  Inter Area: 3  ASE: 1  NSSA: 0
          OSPF Process 65534 with Router ID 128.1.138.140
                   Routing Tables
 Routing for Network
 Destination        Cost     Type       NextHop         AdvRouter       Area
 128.1.138.137/32   100      Stub       128.1.138.137   128.1.138.137   0.0.0.0
 128.1.138.137/32   100      Stub       128.1.138.137   128.1.138.137   0.0.0.0
 128.1.138.138/32   200      Stub       128.1.138.137   128.1.138.138   0.0.0.0
 128.1.138.138/32   200      Stub       128.1.138.139   128.1.138.138   0.0.0.0
 128.1.138.138/32   200      Stub       128.1.138.137   128.1.138.138   0.0.0.0
 128.1.138.139/32   100      Stub       128.1.138.139   128.1.138.139   0.0.0.0
 128.1.138.140/32   0        Direct     128.1.138.140   128.1.138.140   0.0.0.0
 128.1.138.141/32   100      Stub       128.1.138.141   128.1.138.141   0.0.0.0
 128.1.138.141/32   100      Stub       128.1.138.141   128.1.138.141   0.0.0.0
 Total Nets: 5
 Intra Area: 5  Inter Area: 0  ASE: 0  NSSA: 0
<DeviceC>

可以看到，NSSA区域引入AS外部路由的发布路由器的Router ID为2.2.2.2，即DeviceB为转换。这是因为OSPF会选举Router ID较大的ABR作为转换路由器。

  1. 配置DeviceA为转换路由器
[~DeviceA-ospf-1]area 1
[~DeviceA-ospf-1-area-0.0.0.1]nssa default-route-advertise translator-always
  1. 查看配置结果

查看DeviceC的OSPF路由表。

<DeviceC>dis ospf routing
          OSPF Process 1 with Router ID 3.3.3.3
                   Routing Tables
 Routing for Network
 Destination        Cost     Type       NextHop         AdvRouter       Area
 192.168.0.0/24     1        Direct     192.168.0.2     3.3.3.3         0.0.0.0
 192.168.1.0/24     2        Inter-area 192.168.2.1     2.2.2.2         0.0.0.0
 192.168.1.0/24     2        Inter-area 192.168.0.1     1.1.1.1         0.0.0.0
 192.168.2.0/24     1        Direct     192.168.2.2     3.3.3.3         0.0.0.0
 192.168.3.0/24     2        Inter-area 192.168.0.1     1.1.1.1         0.0.0.0
 192.168.4.0/24     2        Inter-area 192.168.2.1     2.2.2.2         0.0.0.0
 Routing for ASEs
 Destination        Cost       Type       Tag        NextHop         AdvRouter
 10.0.0.0/8         1          Type2      1          192.168.0.1     1.1.1.1
 Total Nets: 6
 Intra Area: 2  Inter Area: 3  ASE: 1  NSSA: 0
          OSPF Process 65534 with Router ID 128.1.138.140
                   Routing Tables
 Routing for Network
 Destination        Cost     Type       NextHop         AdvRouter       Area
 128.1.138.137/32   100      Stub       128.1.138.137   128.1.138.137   0.0.0.0
 128.1.138.137/32   100      Stub       128.1.138.137   128.1.138.137   0.0.0.0
 128.1.138.138/32   200      Stub       128.1.138.137   128.1.138.138   0.0.0.0
 128.1.138.138/32   200      Stub       128.1.138.139   128.1.138.138   0.0.0.0
 128.1.138.138/32   200      Stub       128.1.138.137   128.1.138.138   0.0.0.0
 128.1.138.139/32   100      Stub       128.1.138.139   128.1.138.139   0.0.0.0
 128.1.138.140/32   0        Direct     128.1.138.140   128.1.138.140   0.0.0.0
 128.1.138.141/32   100      Stub       128.1.138.141   128.1.138.141   0.0.0.0
 128.1.138.141/32   100      Stub       128.1.138.141   128.1.138.141   0.0.0.0
 Total Nets: 5
 Intra Area: 5  Inter Area: 0  ASE: 0  NSSA: 0
<DeviceC>

可以看到，DeviceC引入了一条AS外部的路由，并且，引入的外部路由的发布路由器的Router ID变为1.1.1.1，即DeviceA成为了转换路由器。.
