基于Altera系列FPGA的PCIE(EP)的实现

puzzed 2023-07-28 原文

2022.07.02：

        PCIE对于高速串行通信领域来说，是一个很常见的名字，最近研究了很久的PCIE资料，完成了从一无所知的小白到稍懂一点的小白的转变。当然PCIE的演变历程悠久，涉及到的知识万万千千，实际工作中，我首先追求的是知识储备够用即可，不去强求精通所有的应用，完全的实用主义者，先搞定0->1。

        对于altera系列FPGA系列的PCIE开发来说，结合当前的系统，我只研究了PCIE的EP端知识及rtl实现，看过的文档很多，最重要的两个文档是：《ug_pci_express.pdf》、《PCI+EXPRESS体系结构导读.pdf》。

一．PCIE的基础知识简要说明：

  1. PCIE使用端对端的连接方式，RX&TX差分对；
  2. PCIE传输速率

单lane传输

Gen

Gen1

Gen2

Gen3

Gbpsx1

2.5Gbps

5Gbps

8Gbps

编码方式

8B/10B

8B/10B

128B/130B

有效带宽x1

2Gbps

4Gbps

7.8Gbps

PCIE可由多lane组成，支持总线位宽类型：x1、x2、x4、x8、x12、x16、x32.

传输带宽：单lane带宽*总线位宽。

        3.PCIE总线结构

  • 物理层：8B/10B，链路训练
  • 数据链路层：数据传输
  • 事务层：接收应用层的数据请求（重点研究对象）
  • 应用层：以Altera为例，采用的接口有两种：（a）Avalon-ST Interface；（b）Alvalon-MM Interface.

二.Altera FPGA PCIE IP Core设计

        Altera PCIE采用的接口有两种：Avalon-ST Interface和Alvalon-MM Interface.

        据说Alvalon-MM Interface设计简单，满足常见应用，适合新手快速上手（俗话说，欲速则不达，心急吃不了热豆腐），我简单研究了一下，没搞好（...尬）；后续设计选择采用了Avalon-ST Interface类型，选择一条艰难之路。

1.IP参数设计：

        （1）System settings

         （2）PCI Registers



        （3）Capabilities

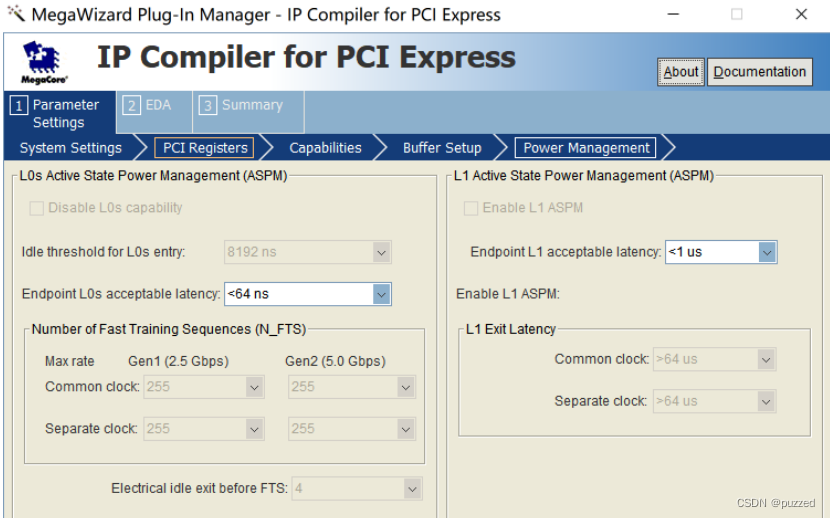

         （4）Buffer Setup

         （5）Power Management

2.PCIE事务层TLP

TLP格式（通用字段4Byte）

Byte3

Byte2

Byte1

Byte0

7

6

5

4

3

2

1

0

7

6

5

4

3

2

1

0

7

6

5

4

3

2

1

0

7

6

5

4

3

2

1

0

R

Fmt

Type

R

TC

R

TD

EP

Attr

AT

Length

PCIE支持很多种事务，对于一般的应用，只要弄懂memory write和memory

read就足够了，可以做普通的寄存器读写、DMA读写。

3.需要注意的地方

  1. RC端初始化扫描设备，FPGA作为EP端时，需要做什么？

        配置好系统时钟、复位、TX、RX即可。

  1. PCIE IP CORE的reconfig接口部分要级联ALTGX_RECONFIG；
  2. 要注意DMA操作过程中的Tag管理；
  3. Memory操作过程的4K边界处理；
  4. 3DW/4DW的处理。
  • 系统RTL设计

FPGA RTL设计，共4个模块：

        遇到的主要问题，是memory read的completion路由ID时序控制错误，导致RC端出现超时ERROR。

        历经各种问题，各种调试，九九八十一难，终于取得真经，调试成功，终成功应用，很有成就感。作为技术人员来说，技术成就感不就是我们一直追求的东西吗？（虽然很早就有人做完了，但闻道有先后，咱就不妄自菲薄了）

  • 后续展望
  1. 当前中断类型采用的还是常规中断，没有使用MSI中断，有时间再研究一下。
  2. 80%多的DMA读取效率还有待于提高，争取搞到90%。
  3. 对于PCIE这个庞然大物来说，自己依然是一个小白，总觉得自己遇到的问题不够多，研究的不够深，还需要虚心学习、深入研究。
