FPGA NCOip核的使用及仿真（quartusii 13.1+modelsimse 10.5）

机械 zp 2023-06-22 原文

介绍了13.1版本的quartus中的NCOip核的破解、使用和仿真功能

文章目录

前言

本文主要还介绍了13.1版本的quartus中的NCOip核的破解、使用仿真功能。适合正点原子开拓者等相同芯片系列产品的参考。

提示：以下是本篇文章正文内容，下面案例可供参考

一、quartus ip核

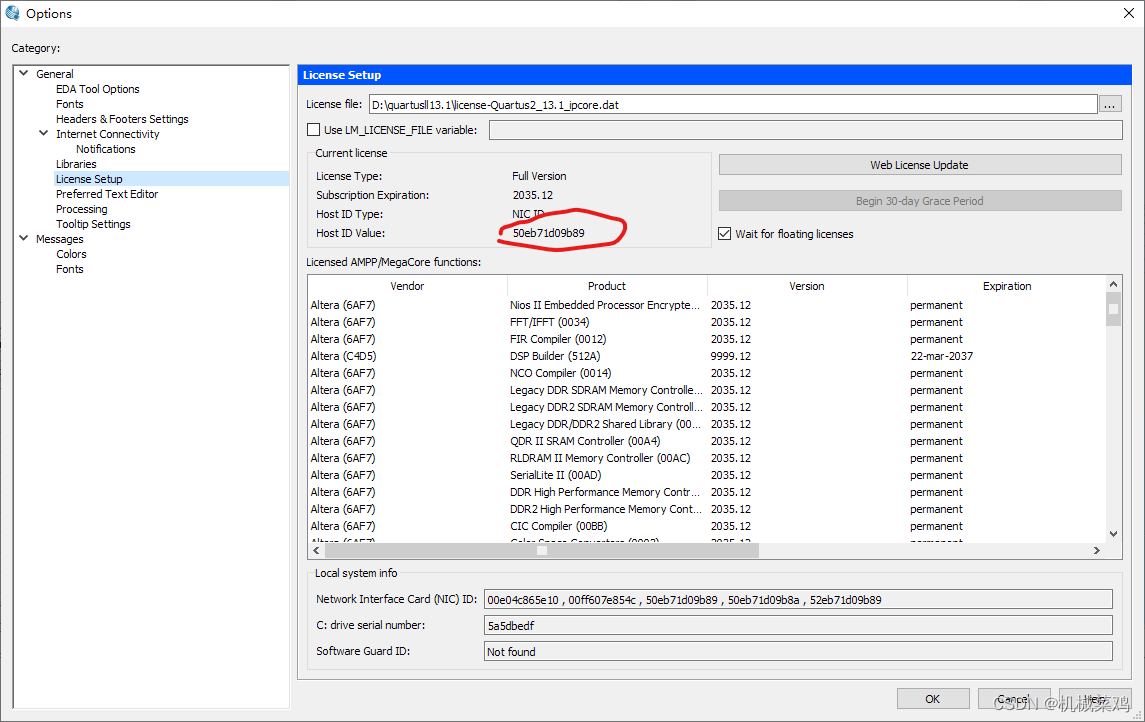

  使用nco ip核之前先要确认nco的ip核是否可用，可以通过quartus 的tool-license setup界面确认，可以正常使用的quartus如下：

使用nco、fft等ip核卡住的情况也是由于ip核没有购买导致，需要先得到许可，才可使用。

二、NCO ip核的使用

1. 首先调用NCO ip核

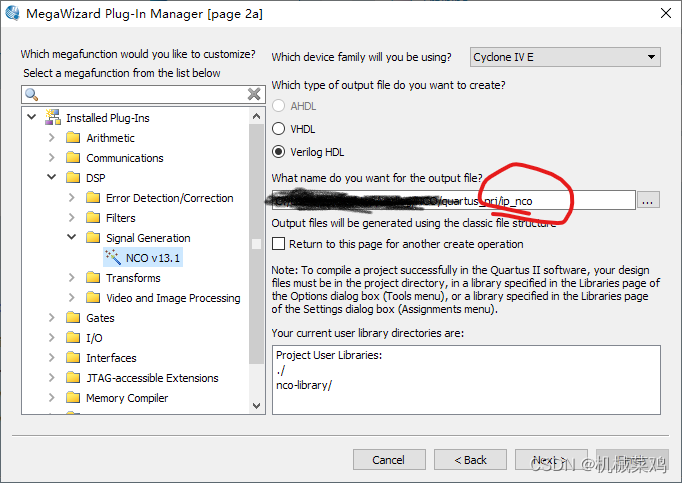

 创建一个新的ip核，名称命名为ip_nco

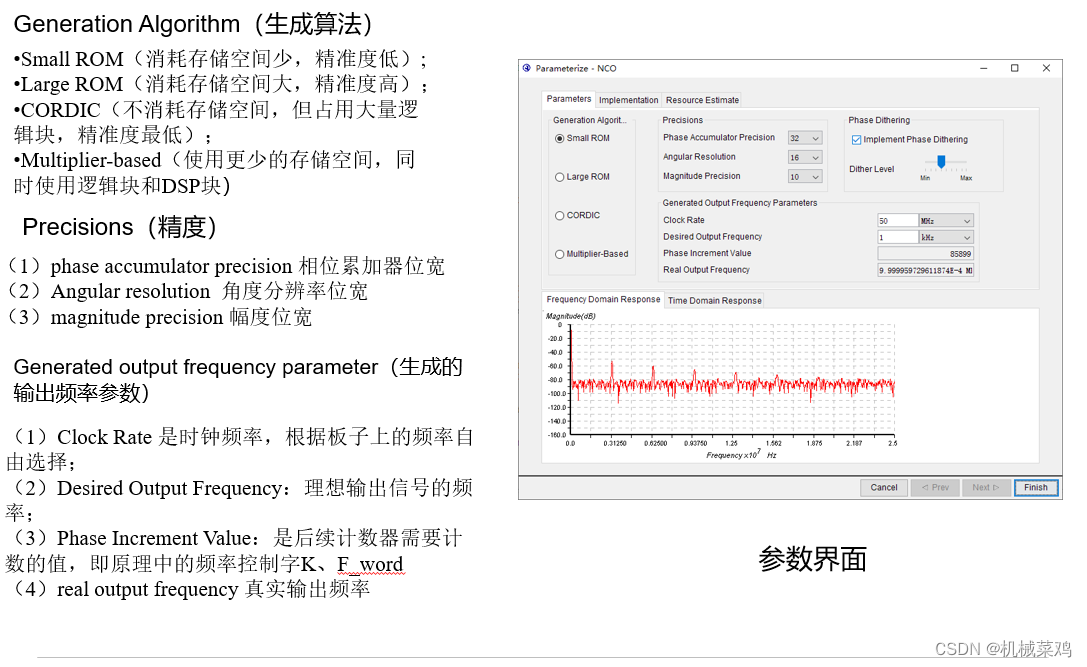

参数设置界面：（代码生成的是4.5khz，读者可自行修改输出频率，并在代码中修改，phi_inc_i）

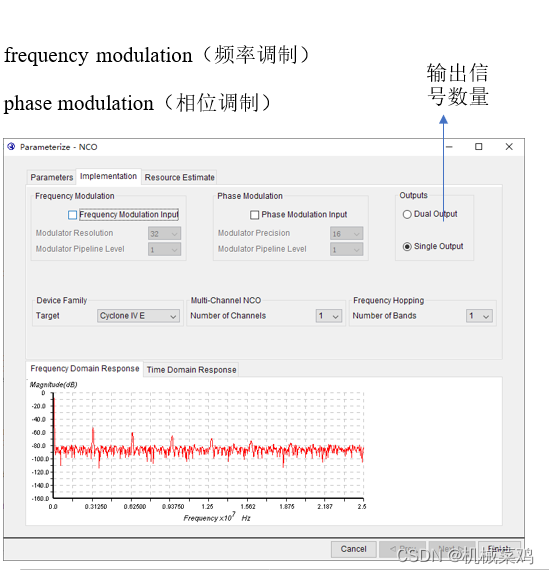

执行栏，频率调制和相位调制取消勾选，输出数量选择1，最后一栏不需要修改，

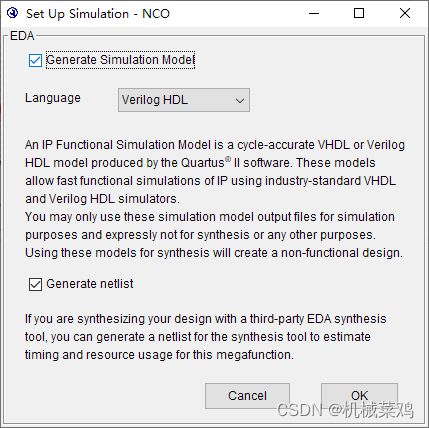

 step2：两个都要勾选，语言注意是：verilog HDL，然后点击生成即可。

完成后可以看到file栏，存在ip_nco.qip文件，ip核栏也显示ip核，我们可以双击这个ip核来完成参数的修改并重新生成。

2.  nco的例化

代码如下：

module nco(
		input                         sys_clk   ,//系统时钟
		input                         sys_rst_n ,//系统复位 低电平有效
		output     wire [9:0]         sin1      ,//4.5khz正弦波
		output                        sin1_vld   //数据输出有效标志
);

wire    [9:0]  sin1_do;
assign  sin1 = sin1_do;
ip_nco     u_ip_nco
   (
			.clk                         ( sys_clk    ),
			.reset_n                     ( sys_rst_n  ),
			.clken                       ( 1'b1       ), //使能信号
			.phi_inc_i                   ( 32'd386547  ), //相位累加器K值
			.fsin_o                      ( sin1_do    ),
			.out_valid                   ( sin1_vld   )
    );
endmodule

仿真代码：

`timescale 1ns/1ns

module  tb_nco();

reg     sys_clk     ;
reg     sys_rst_n   ;

wire    [11:0]   sin1 ;
wire             sin1_vld      ;

initial
    begin
        sys_clk = 1'b1;
        sys_rst_n   <=  1'b0;
        #20
        sys_rst_n   <=  1'b1;
    end

always #10 sys_clk = ~sys_clk;

nco  nco_inst(

    .sys_clk       (sys_clk),
    .sys_rst_n     (sys_rst_n),

    .sin1          (sin1) ,
    .sin1_vld      (sin1_vld)


);

endmodule

 注意：将代码文件添加到工程后要先编译，找到ip核目录下的.vo文件，并添加到工程中才能仿真成功。

 3、 联合仿真

RTL VIewer如下：

 modelsim：波形如下：

总结

机械自学转FPGA，后续还会讲一下nco配合fir滤波器的使用，希望大家点个赞，共同学习！
