背景：说起拼板，大家都觉得很简单，我也这么觉得！当发给嘉立创打样时，审核人员电话我：“拼板需要你提供拼板文件”。于是，画孔、复制粘贴，然而在复制粘贴这第一步却被卡住了，下面记录下我碰到卡壳的地方以及解决过程。
软件：Altium Designer 17.0
一、拼板介绍
原因：单块PCB尺寸过小，不利于SMT贴片生产效率和贴片机定位固定
大概操作：copy多份PCB，以邮票孔的方式进行桥连，最后加上工艺边和Mark点
拼板尺寸一般在80x80mm~250x250mm之间
【邮票孔拼板规则】
1、拼板与板间距1.2mm或者1.6mm
2、邮票孔：8个直径0.55的孔，空间距0.2mm，孔中心距：0.75mm
3、加两排，邮票孔加到板边1/3，如有走线注意避开
二、拼板操作
1、新建一个PCB文件，将原PCB全选，然后copy
copy后出现了铜皮没了
原因：copy过程中，铜皮视为修改，重新铺了
需要将设置里的铜皮修改自动重铺关掉
2、设置，【Tool】——>【Preferences…】
进入【PCB Editor】——>【General】，修改后重铺铜不能勾选上。
3、特殊粘贴（非常关键的步骤）
出现了一堆未连接的节点鼠线
原因：特殊粘贴时，勾选上了网络节点
出现了位号异常命名了，如所有都加了后缀“_1”
原因：未勾选位号副本

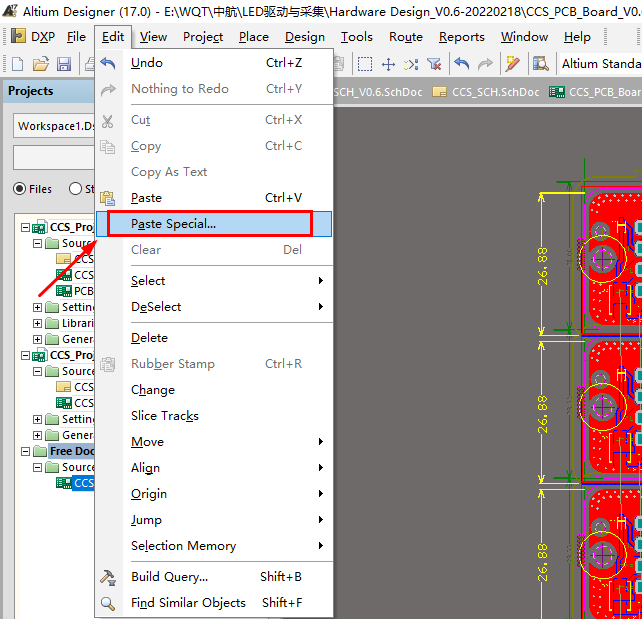

建议选择阵列粘贴（算好间距）【Edit】——>【Paste Special…】
特别关键的勾选！！！（只用勾选第3个副本位号即可）
三、加工艺边、Mark点、定位孔
在这过程中，涉及到挖槽孔（快捷键TVB），打断线操作（EK）
工艺边：宽度5mm。
Mark点：就是一个焊盘点，附加一个开窗圆环
下图是拼板成功了的样子：
定位孔，忘开了啦，哎，已经上传Gerber到立创上去了，看明天能不能帮忙加下。
不知道，你们是用什么快捷工具进行快速拼板。。。。等我琢磨一阵子后，与大家分享！
