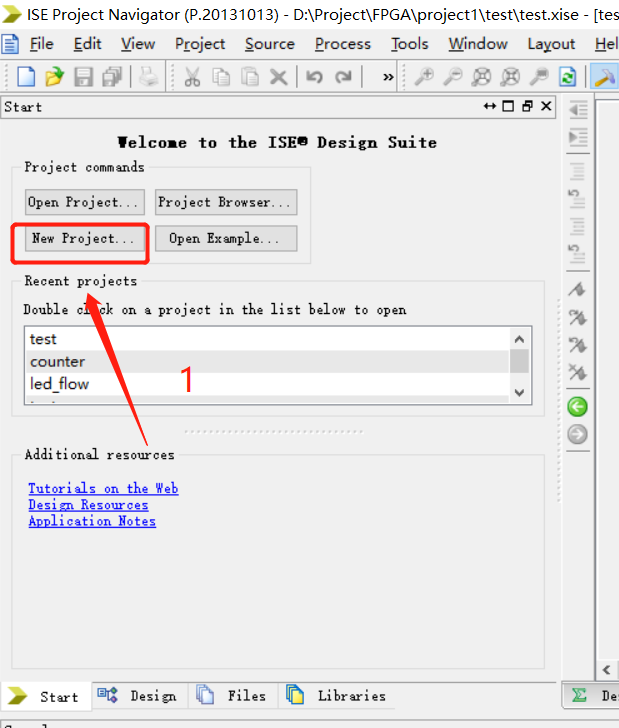

最近，博主在学习FPGA,用的开发软件是ISE14.7，开发板是Spartan-3E starter board。本文主要记录下ISE14.7软件的使用，怎样从头开始建立工程，写代码，仿真，到下载bit流到板子上，还有程序的固化，用示波器看波形。最后还会记录下中间遇到的一些坑。

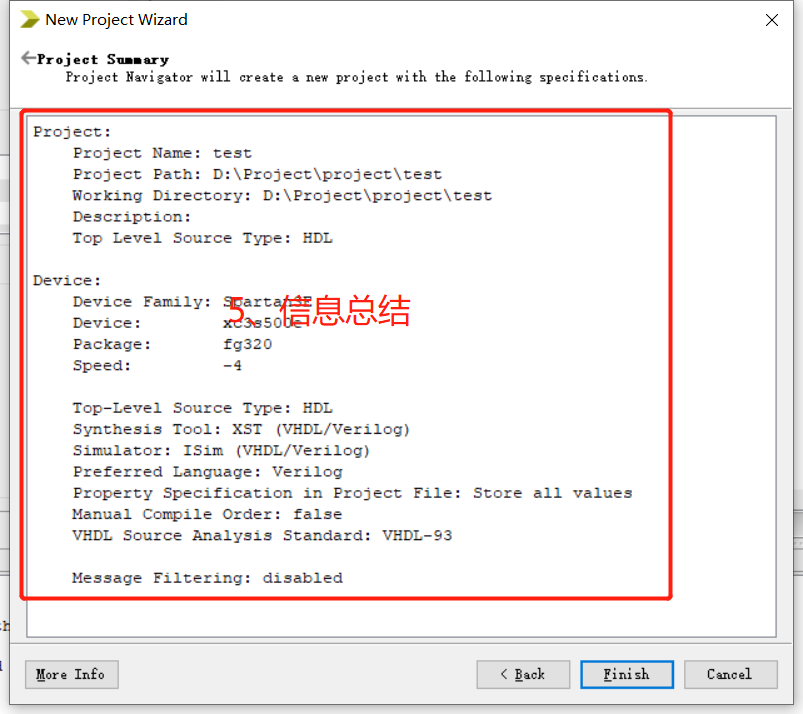

到这里，工程就新建完成了，接下来需要添加各种文件。下边是我的一段代码。
在这里，我们可以创建新的代码文件（或者可以选择Add Sourse添加已有的代码）。

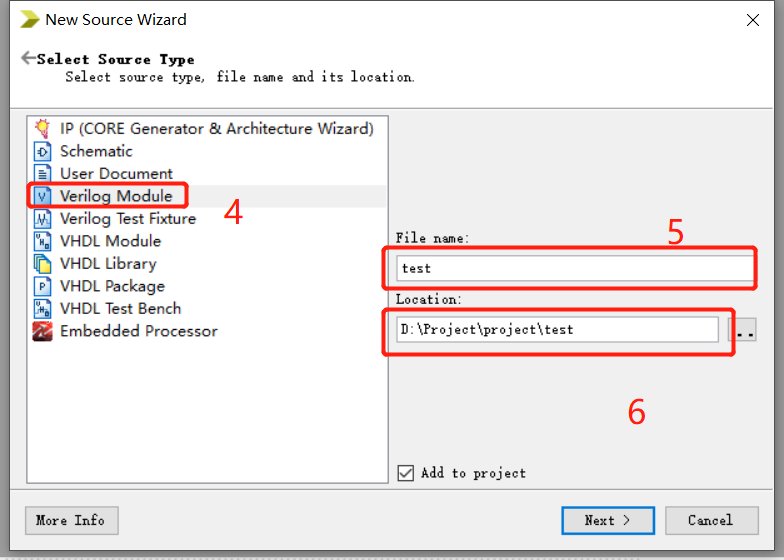

这里我用的是Verilog语言，所以选择了Verilog Module，如果你是VHDL语言，可以选择VHDL Module。

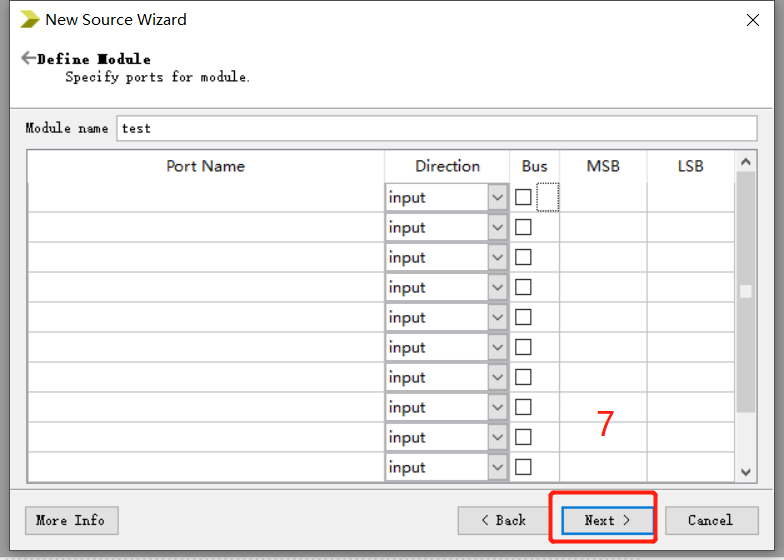

然后点击finish，就完成了新文件的建立。我们可以在这里写我们的代码。
这里是设计了一个流水灯，每隔1S小灯流动一次。
代码如下：
`timescale 1ns / 1ps
module led(
input clk,
input reset,
output reg[7:0]led
);
reg [25:0] cnt;
parameter TIME = 26'd50_000_000;
always @(posedge clk) begin
if (reset) begin
cnt <= 26'd0;
end
else if (cnt == TIME - 1'b1) begin
cnt <=26'd0;
end
else begin
cnt <= cnt + 1'd1;
end
end
always @(posedge clk) begin
if (reset) begin
led <= 8'b0000_0001;
end
else if (cnt == TIME - 1'b1) begin
led <= {led[0],led[7:1]};
end
else begin
led <= led;
end
end
endmodule
这里，我们双击Synthesize -XST进行综合。可以检查代码的语法错误，查看RTL图等。前边出现绿色圈圈里对号，说明综合成功了。

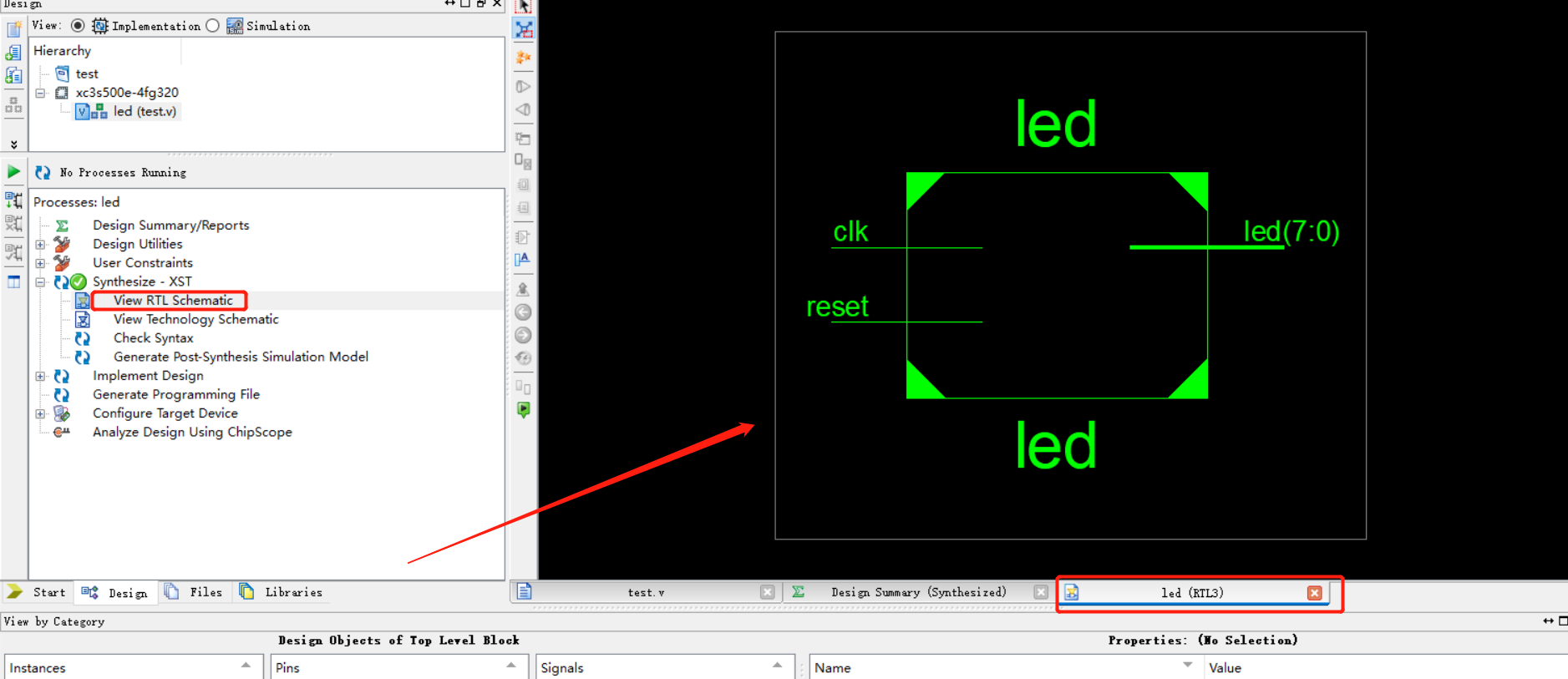

可以双击View RTL Schematic查看RTL图。
继续双击RTL图可以产看详细的图。
顾名思义，就是将我们设计中的input，output和FPGA对应的管脚相连接。

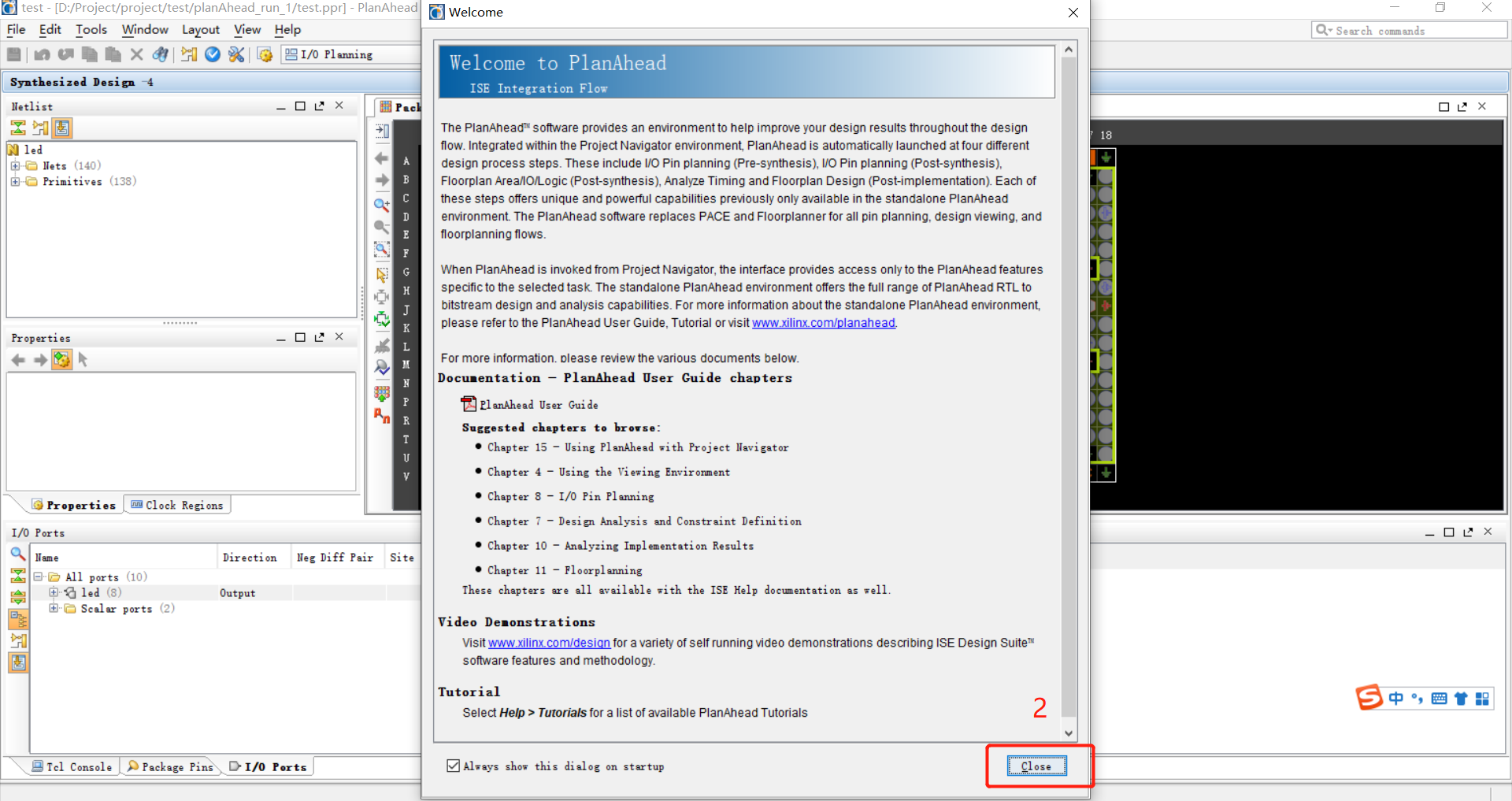

然后会打开PlanAhead，时间较久，需要稍等一会。
在这里，我们根据FPGA的数据手册分配管脚。
最后，save。

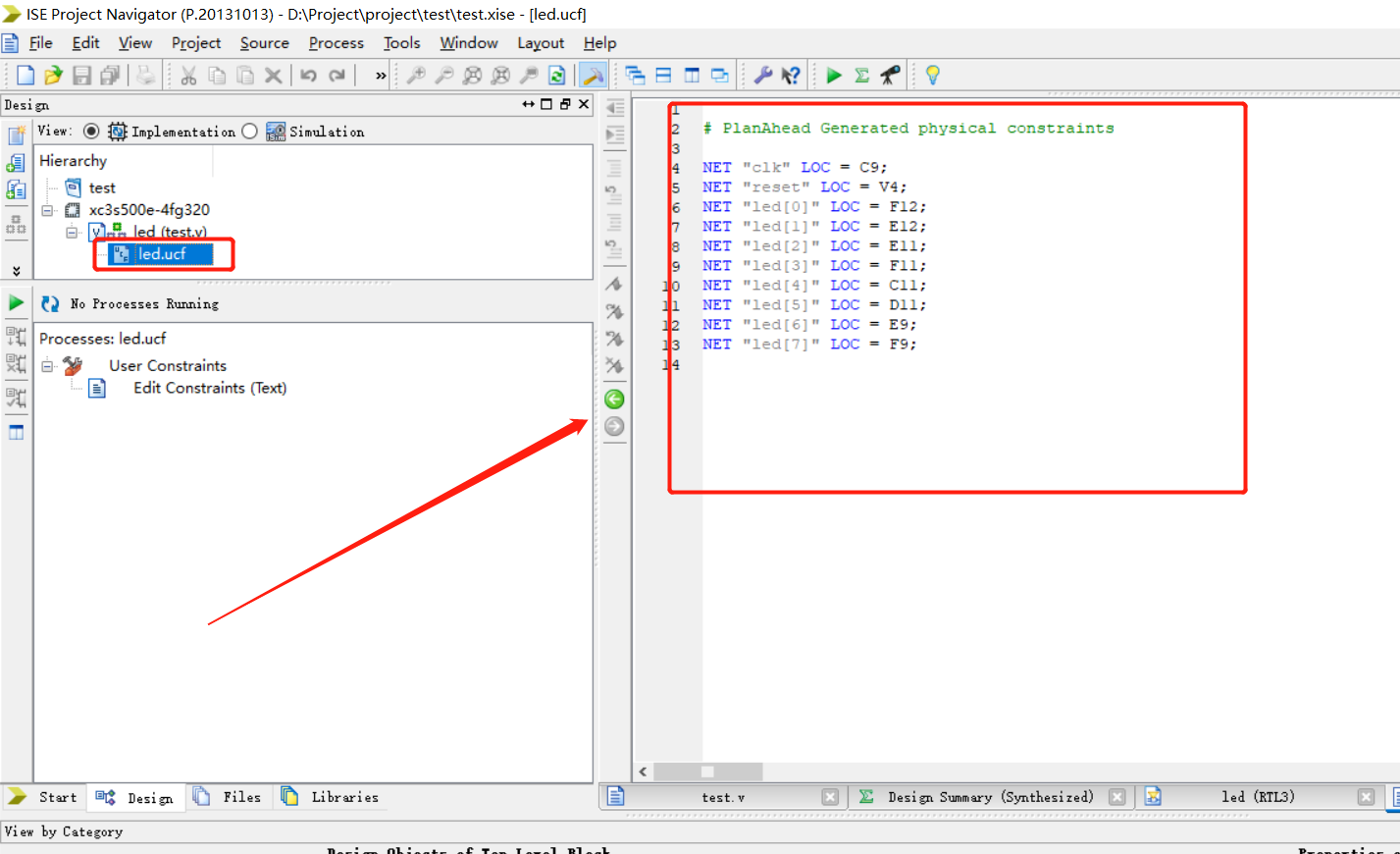

管脚约束完后，我们会看到有一个ucf文件。

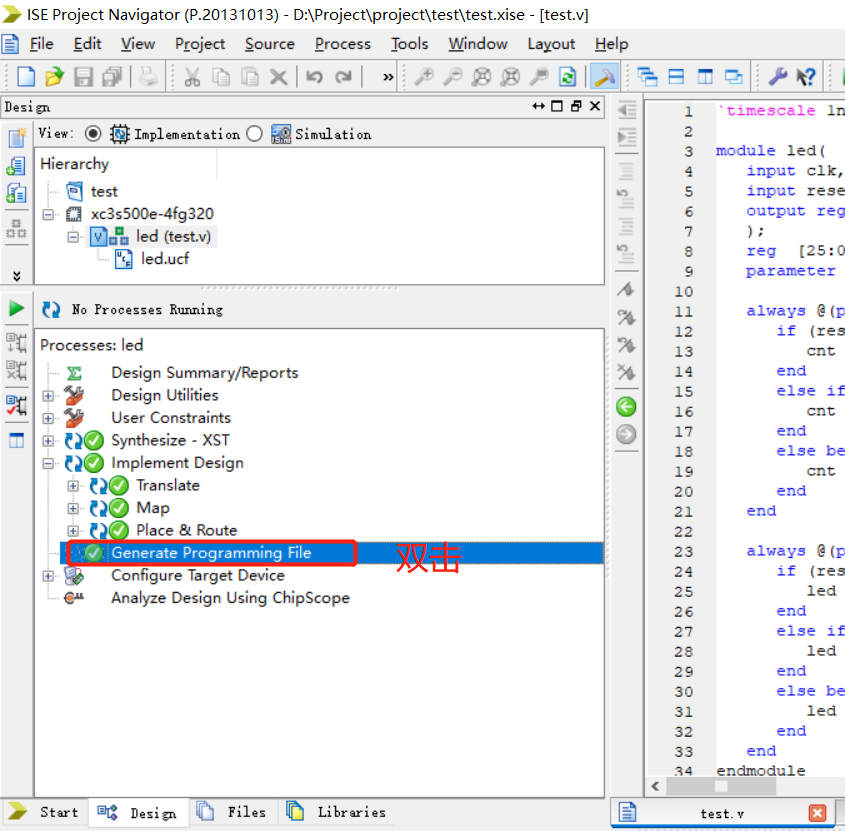

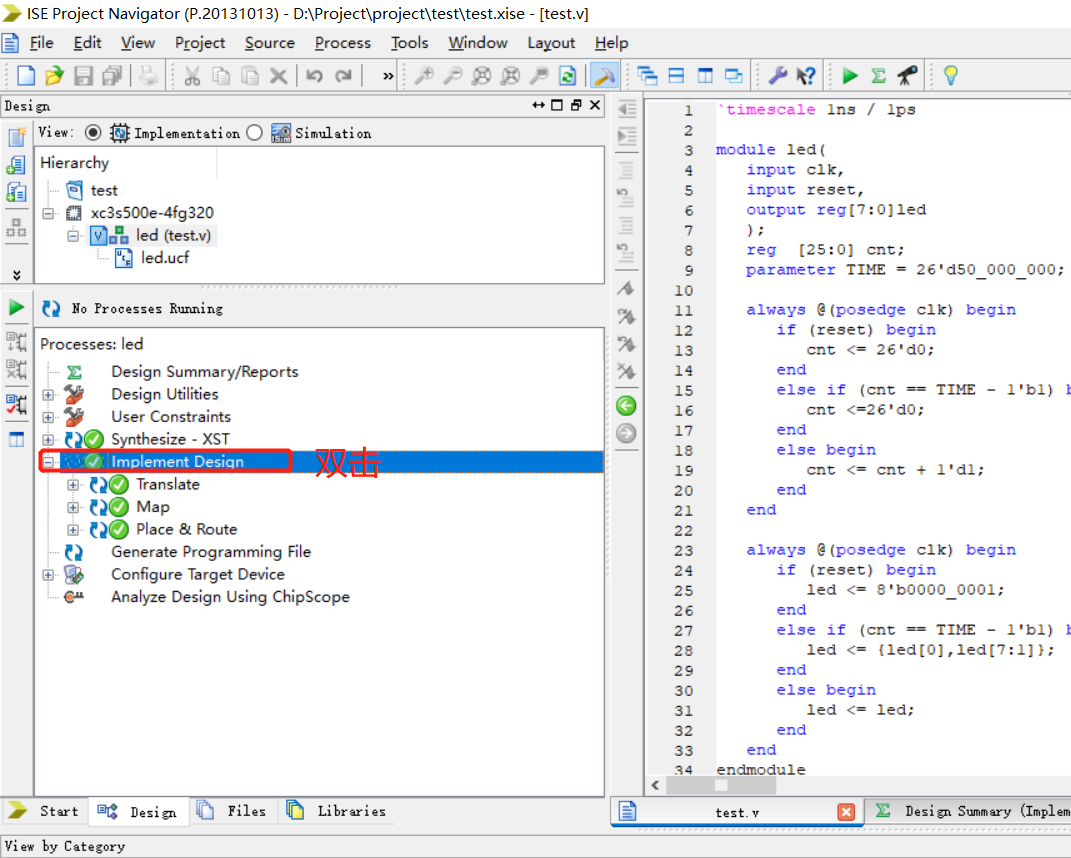

双击Implement Design,完成后前边会变绿。

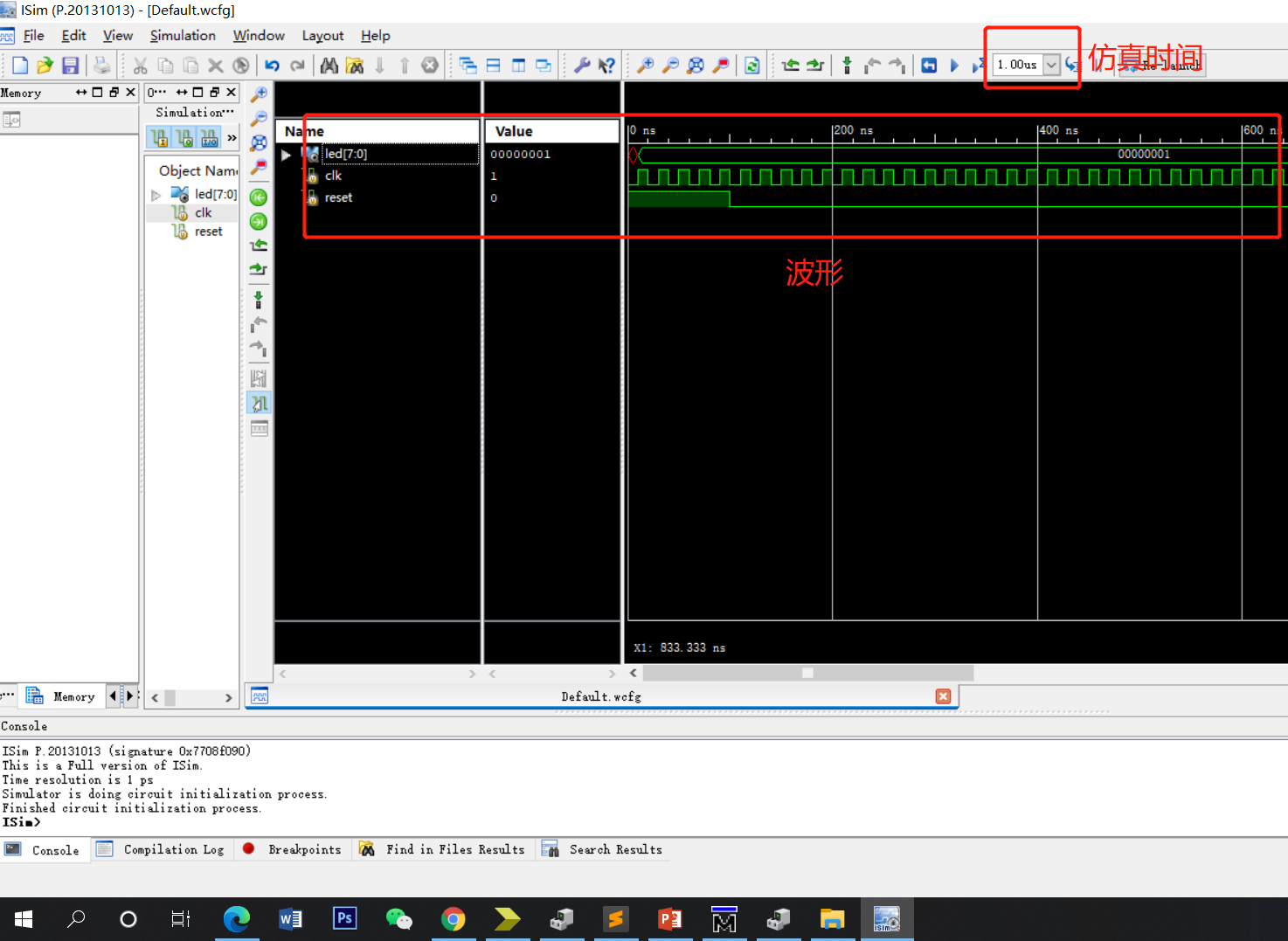

这里说的仿真，是对我们的代码进行功能仿真。可以用modelsim进行仿真，也可以在ISE内进行仿真。
用modelsim进项仿真可以参考文章：modelsim仿真

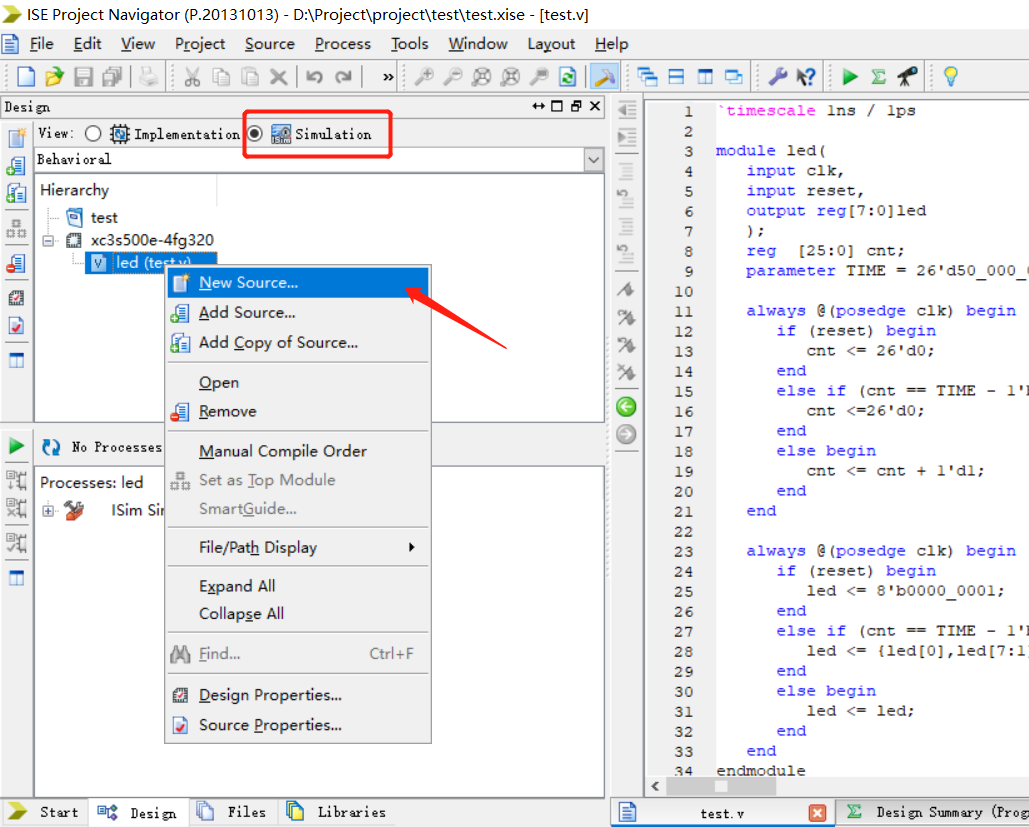

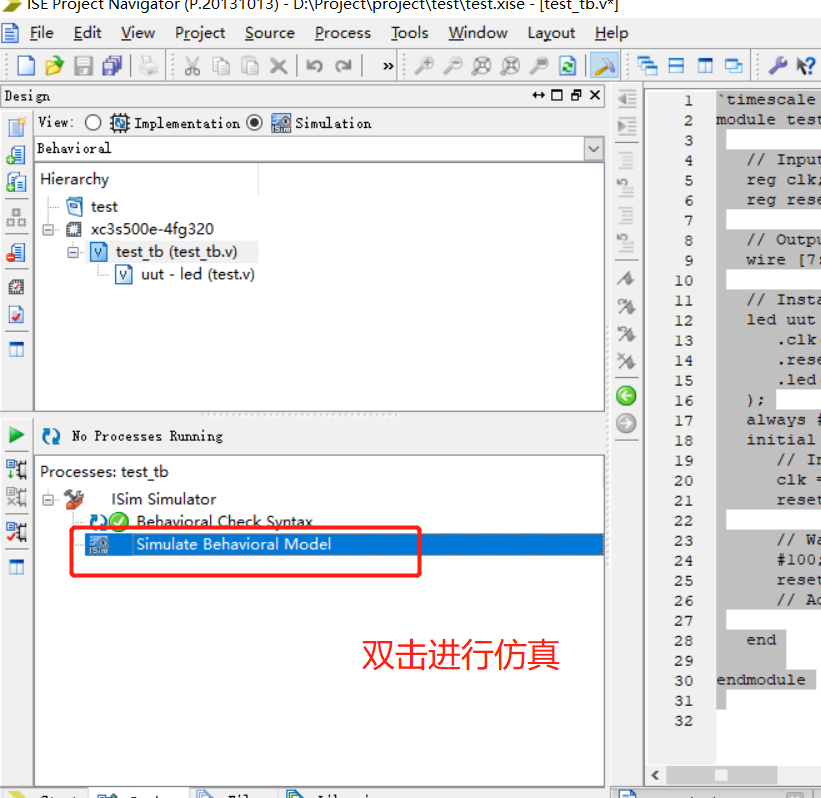

我们下边介绍的是在ISE14.7内进行仿真：
输入testbench代码：
`timescale 1ns / 1ps
module test_tb;
// Inputs
reg clk;
reg reset;
// Outputs
wire [7:0] led;
// Instantiate the Unit Under Test (UUT)
led uut (
.clk(clk),
.reset(reset),
.led(led)
);
always #10 clk =~clk;
initial begin
// Initialize Inputs
clk = 0;
reset = 1;
// Wait 100 ns for global reset to finish
#100;
reset = 0;
// Add stimulus here
end
endmodule

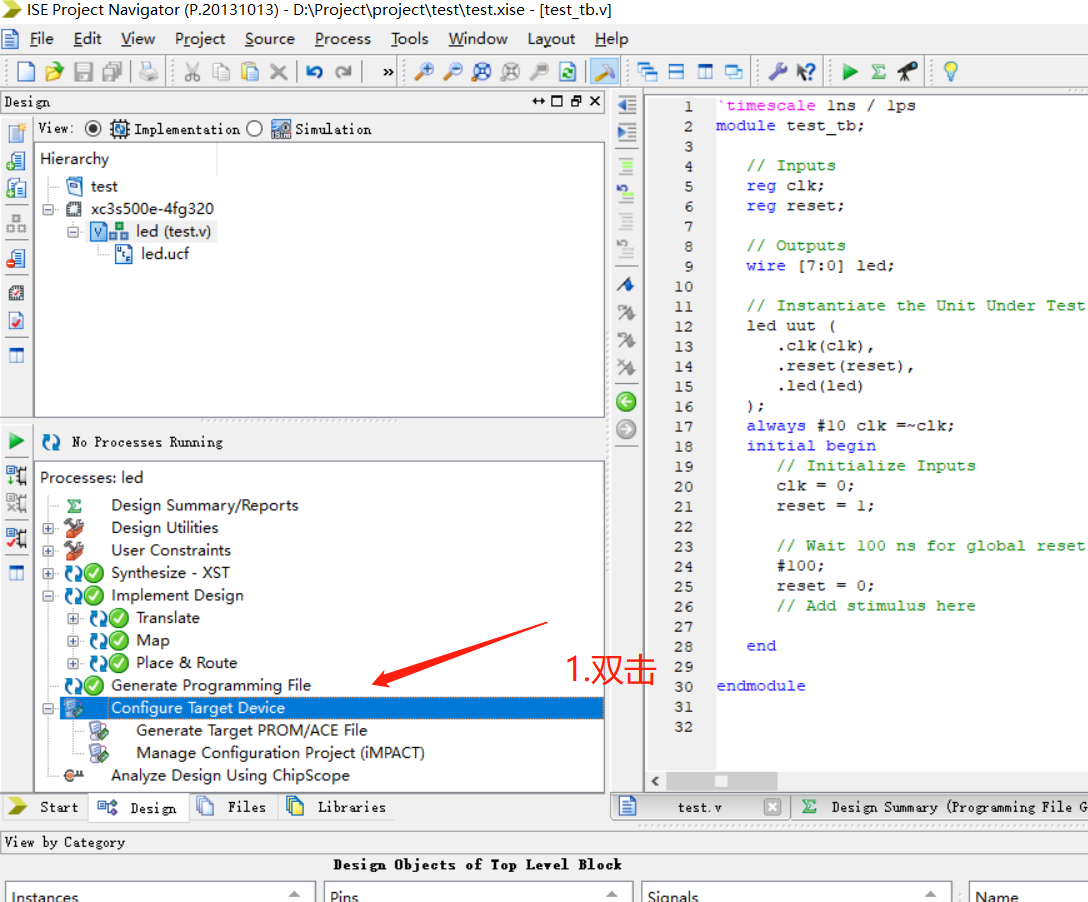

仿真成功后，可以将bit流下载到板子验证。
下载bit文件到FPGA 的方式，掉电后会被擦除。
需要先将板子和电脑连接。当usb和电脑连接时，会自动加载驱动。

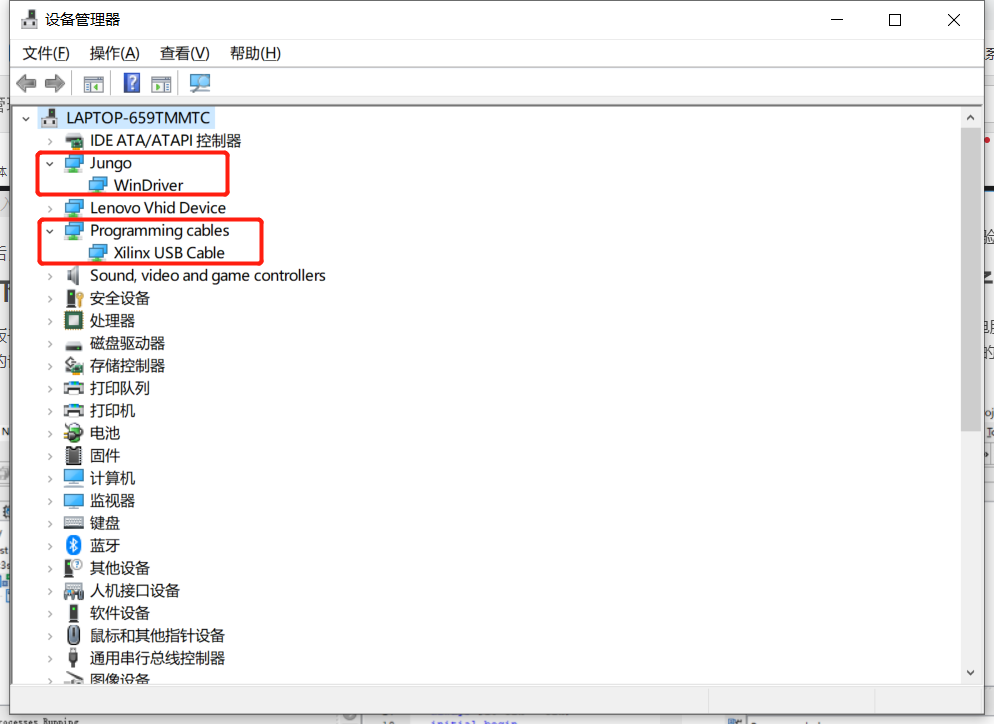

打开电脑的设备管理器，当出现下图的标志时说明连接成功：
软件会自动检测到板子上的芯片，由于我的板子上有三个芯片，所以检测到三个。在这里，我们只需要将bit加载到FPGA（第一个xc3s500e）。

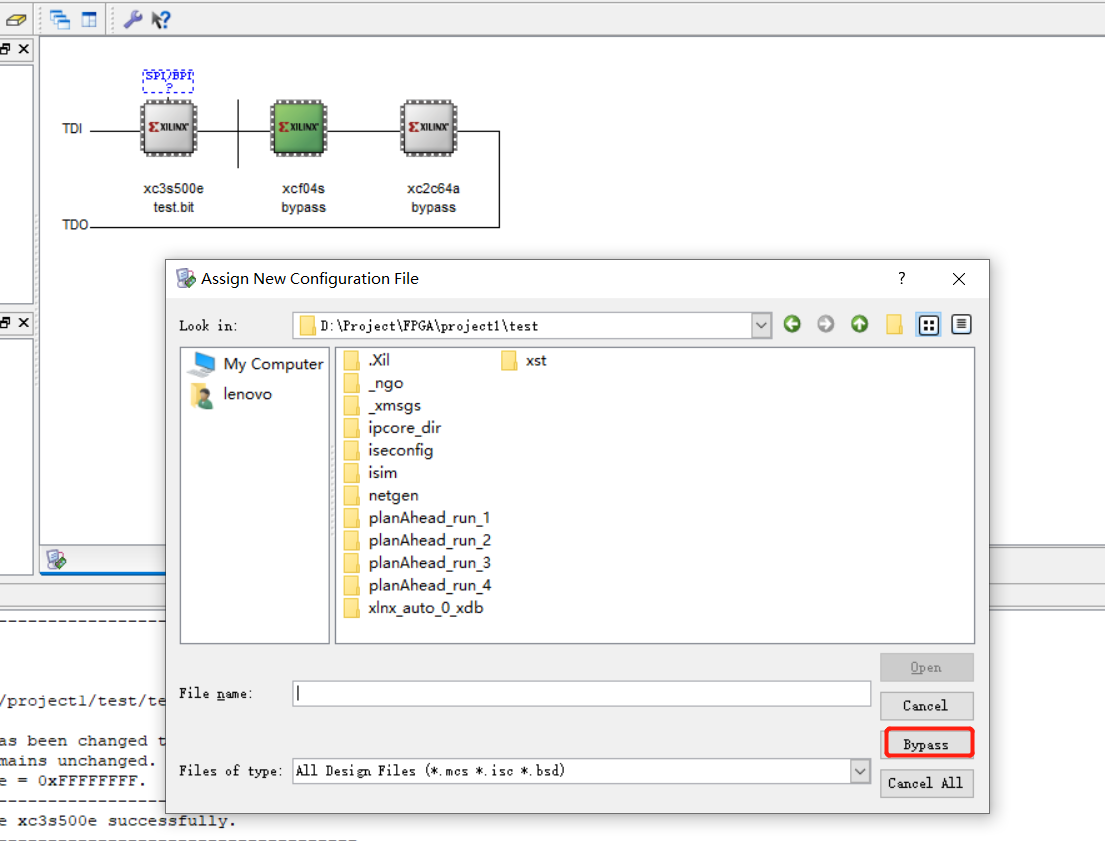

剩下的两个，都选择bypass.

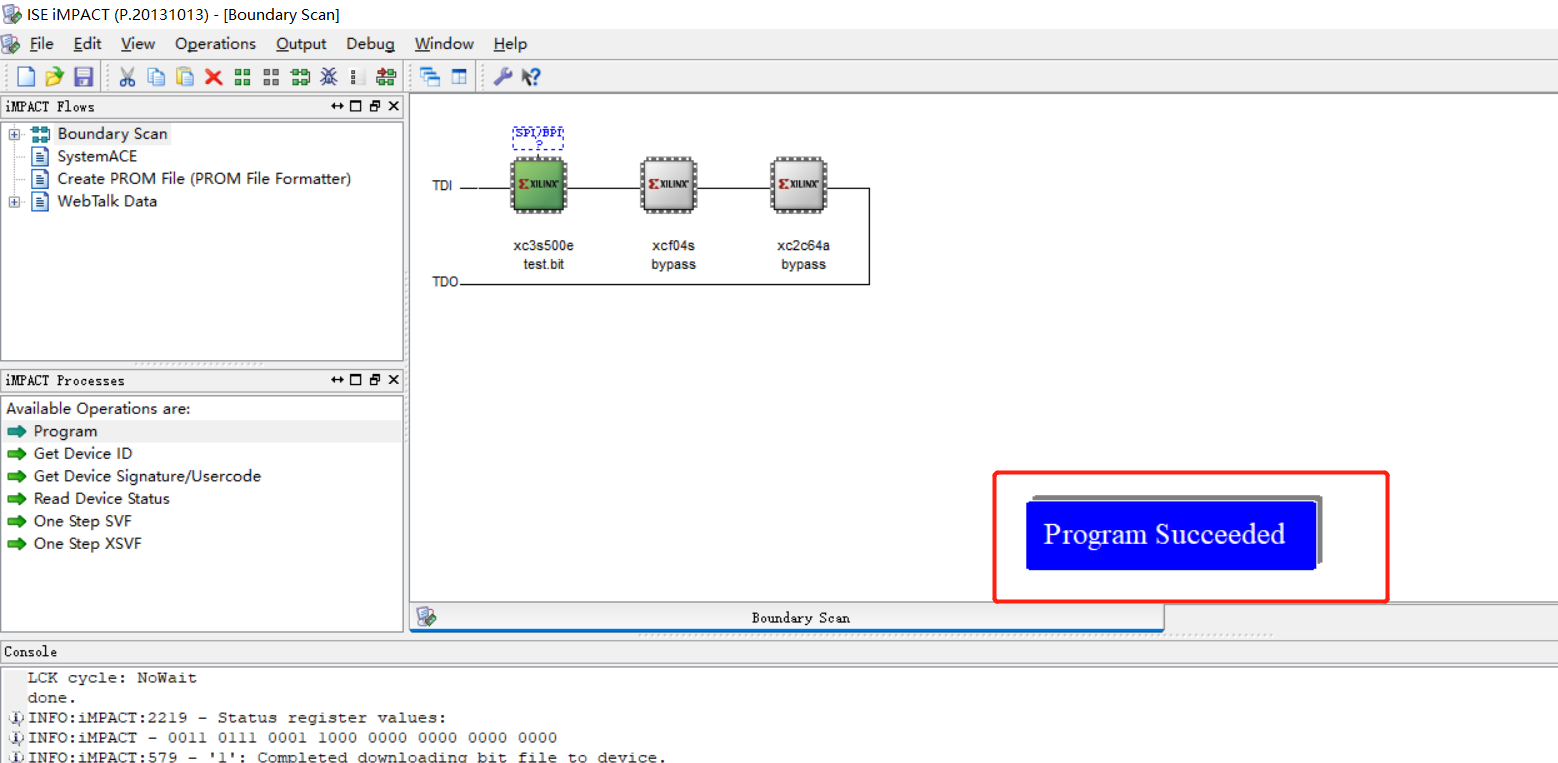

出现Program suceeded,就成功将bit流文件下载到FPGA内了。
可以在板子上看到流水灯的效果。
fpga流水灯演示
参考方法：ISE14.7程序固化步骤
