C51单片机串口发送数据的使用

24k金橙 2023-10-29 原文

1、先摆上我所使用的C51单片机开发板的原理图

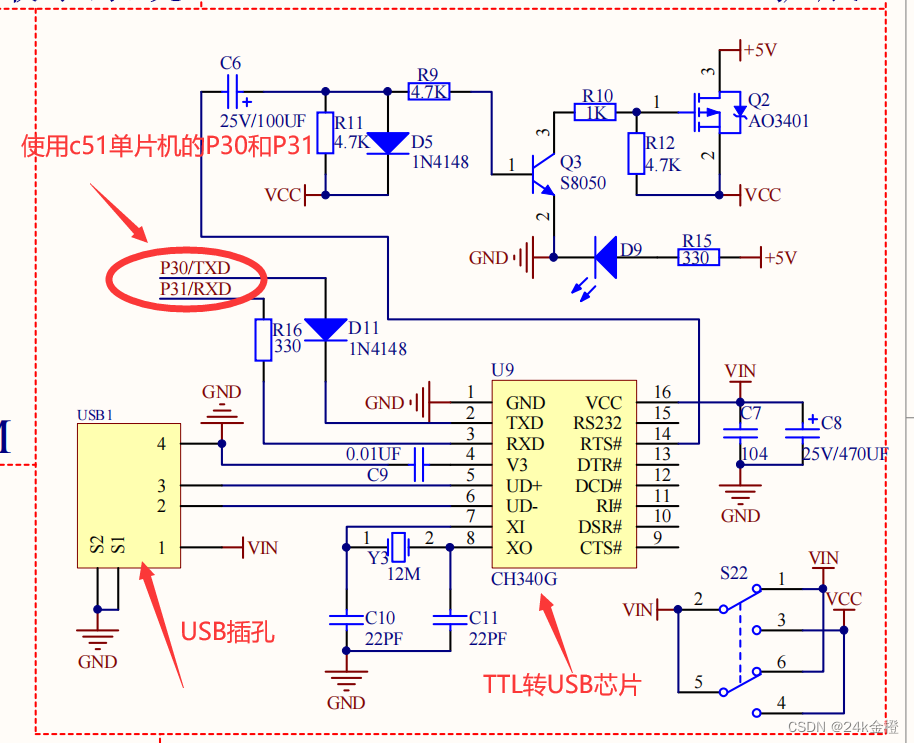

c51串口的硬件电路

 单片机的最小系统

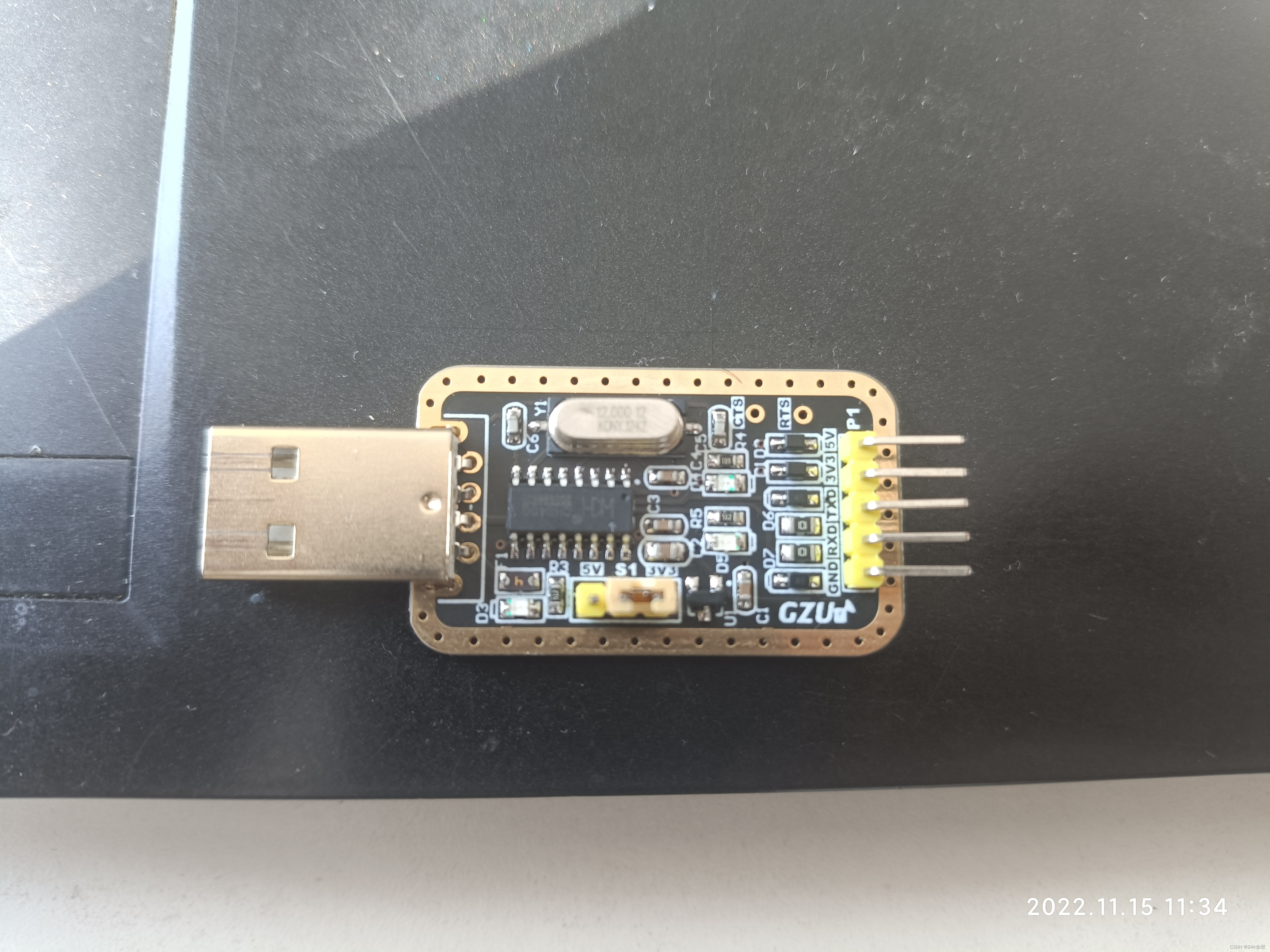

         假如说电路板上没有CH340芯片，我们就要使用TTL转USB模块来进行电平的转换，然后将模块的RX接单片机的TX，模块的TX接单片机的RX，来进行接线连接。

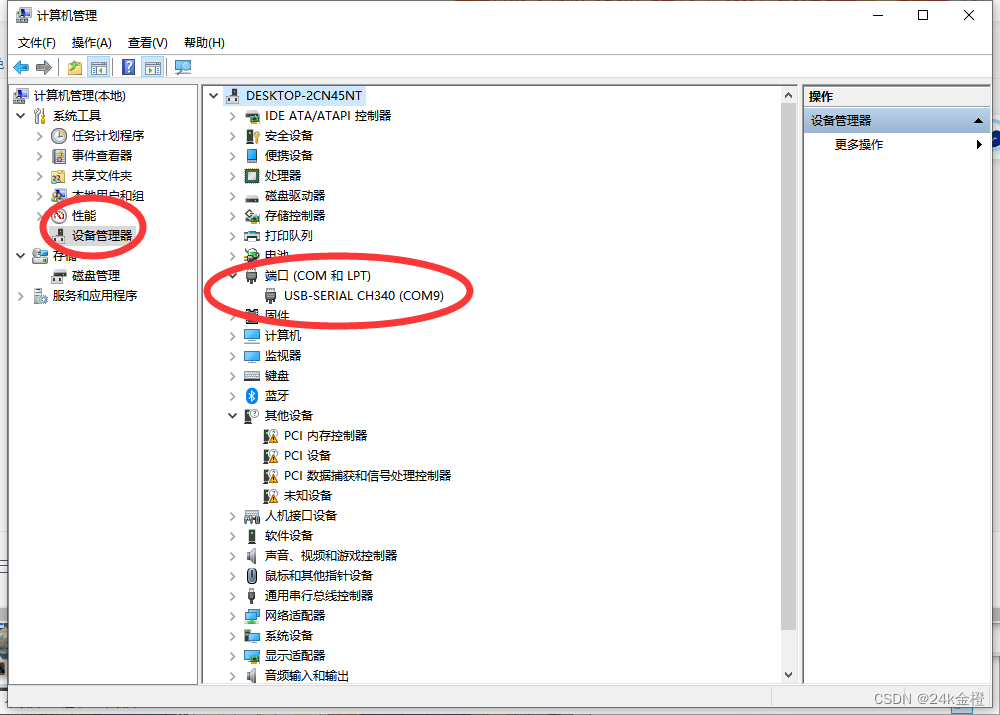

         在连接好连线后，我们打开计算机管理，来查看端口是否存在，如果没有，我们需要下载CH340驱动，驱动的链接在下面

https://download.csdn.net/download/qq_27699199/87017256

 安装后就可以识别了；；；；常见的失败的原因，需要检查自己的usb线是否带数据传送的功能，有些时候我们使用的usb线只有电源充电的功能，而没有通信的功能！！！！血的教训

以上是我们的前期的硬件和软件准备

 2、keil软件的讲解

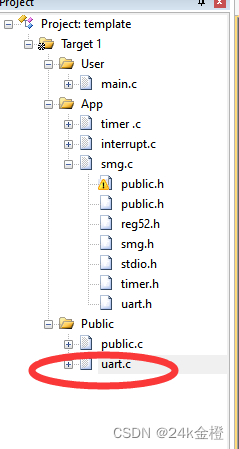

我将关于串口的程序放在了uart.c文件中了

 该C文件中的uart初始化函数

/*******************************************************************************
* 函 数 名       : uart_init
* 函数功能		 : 串口通信中断配置函数，通过设置TH和TL即可确定定时时间
* 输    入       : baud：波特率对应的TH、TL装载值
* 输    出    	 : 无
*******************************************************************************/
void uart_init(u8 baud)
{
	SCON=0X50;			//设置为工作方式1
	TMOD|=0X20;			//设置计数器工作方式2
	PCON=0X80;			//波特率加倍
	TH1=RELOAD_COUNT;	//计数器初始值设置
	TL1=TH1;
	ES=1;				//关闭接收中断
	EA=1;				//打开总中断
	TR1=1;				//打开计数器
	TI=1;          //发送中断标记位，如果使用printf函数的必须设置
}

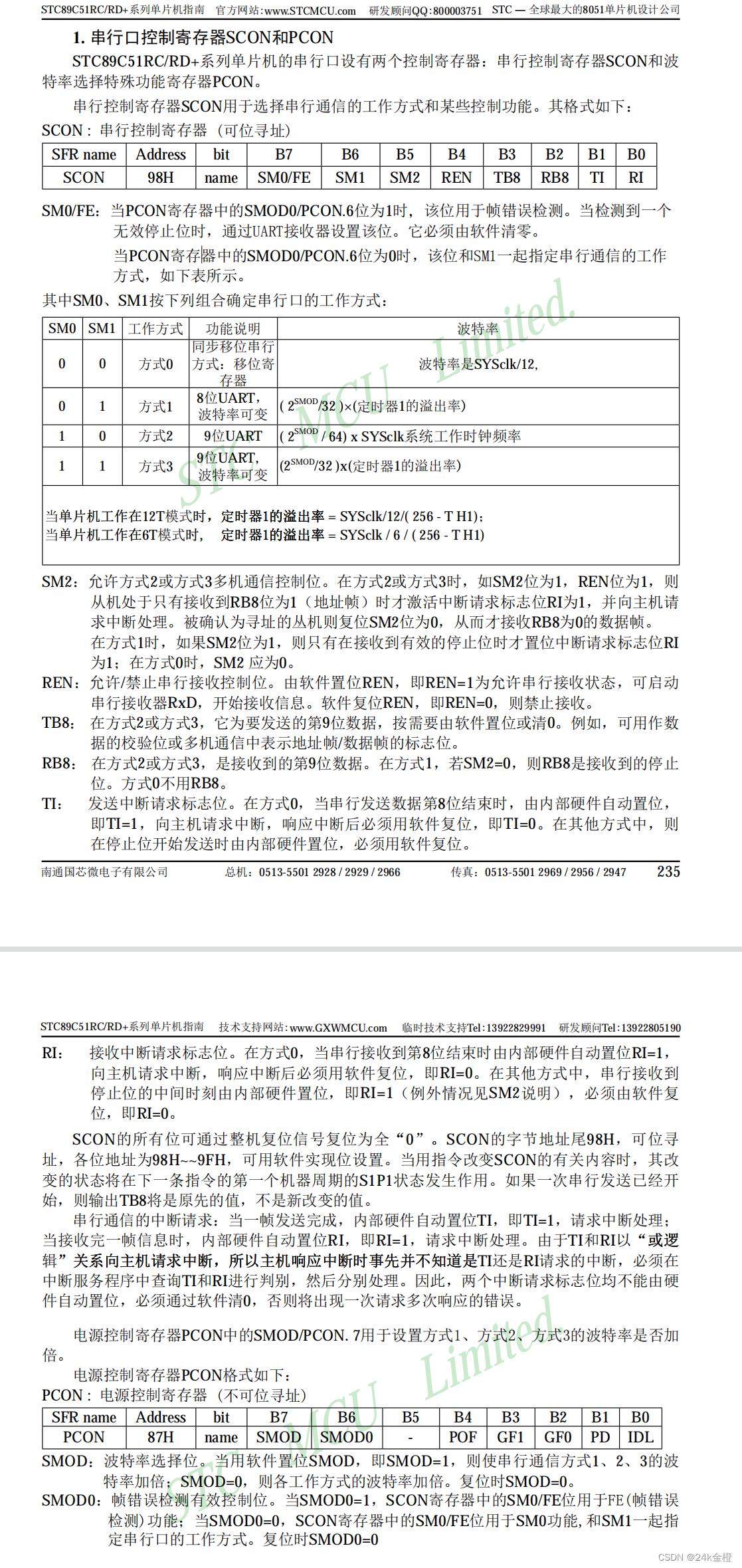

下面是芯片手册中对于  串行口控制寄存器SCON 和  电源控制寄存器PCON寄存器的介绍，这里使用  |=  是为了不改变除了我们设置的位之外的其他的数据位，我们代码实际上是设置了8位UART波特率可变。

---------------------------------------------------------------------------------------分割线--------------------------

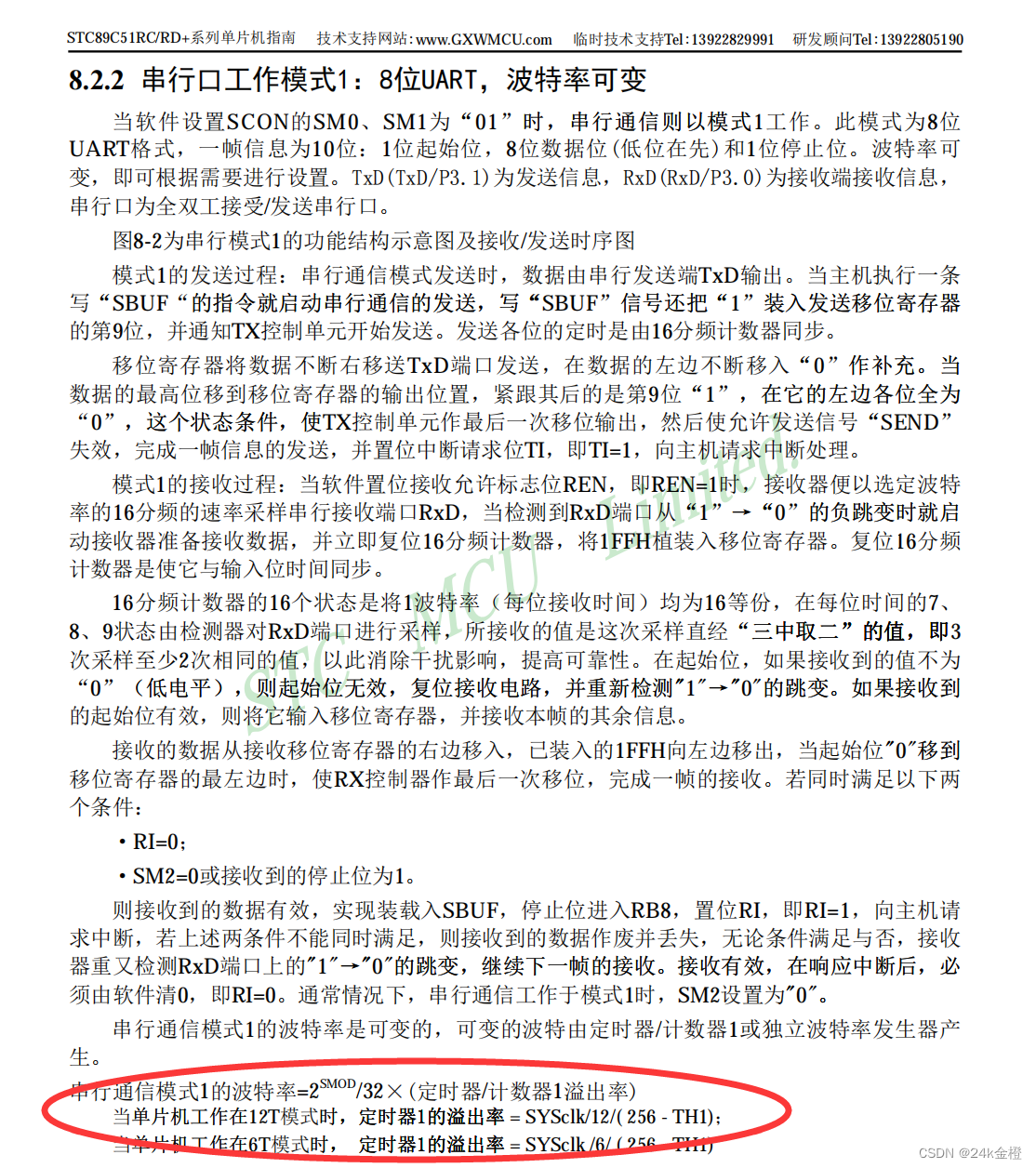

通过设置TH1和TL1的值来设置串口的波特率，TH1和TL1填一样的值

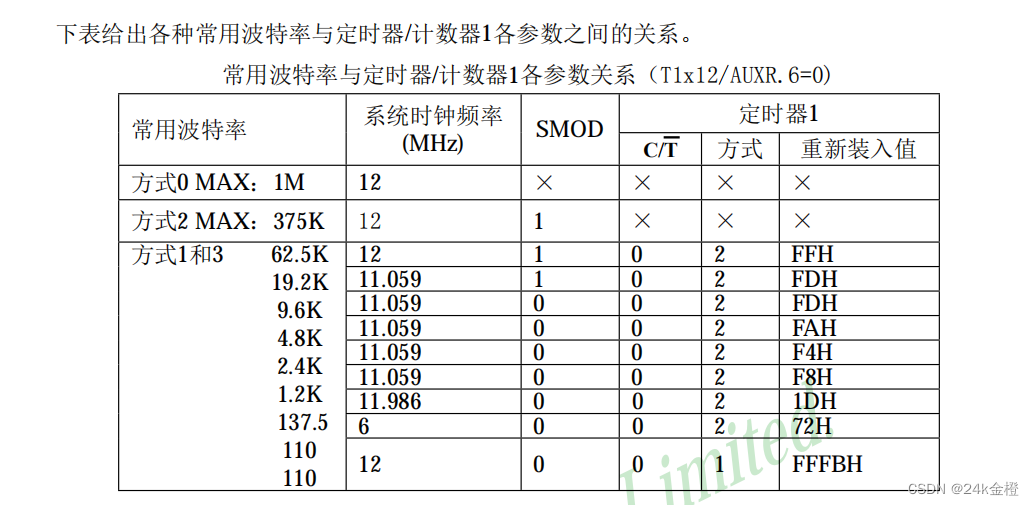

 设置定时器1的计数值，按下表的预先值设置



3、printf的重定向

直接上代码：

注意，printf的重写需要增加#include <stdio.h>的头文件

写发送一个字节函数

//串口发送一个字节数据
void UART_Send(unsigned char Byte)
{
	SBUF=Byte;
	while(TI==0);			//TI：串口1发送完成中断请求标志。需要软件清零。
	TI=0;
}

puchar重写

//重定向printf
char putchar(char c)
{
    UART_Send(c);
		//TX1_write2buff(c);
    return c;
}

之后就可以使用printf来使用串口了

printf具体的打印格式为

数据类型打印格式
u8%d
s8%d
u16%d or %hu
s16%d or %hd
u32%u
s32%d
u64%llu
s64%lld
int%d
unsigned int%u
short int%d or %hd
long%ld
unsigned long%lu
long long%lld
unsigned long long%llu
char%c
char *%s
bool (#define stdbool.h)%d
unsigned int/int------>十六进制%0x
unsigned long/long---->十六进制%0lx
long long/unsigned long long ----->十六进制%0llx
unsigned int/int------>八进制%0o
unsigned long/long---->八进制%0lo
long long/unsigned long long ----->八进制%0llo
float%f
double%f or %lf
科学技术类型(必须转化为double类型)%e
限制输出字段宽度%x.yf (x:整数长度,y:小数点长度)
