1位十进制可逆计数、译码、显示电路设计

weixin_49270464 2025-04-16 原文

计数器同样由三个模块构成，分别为：顶层，计数器和译码器。

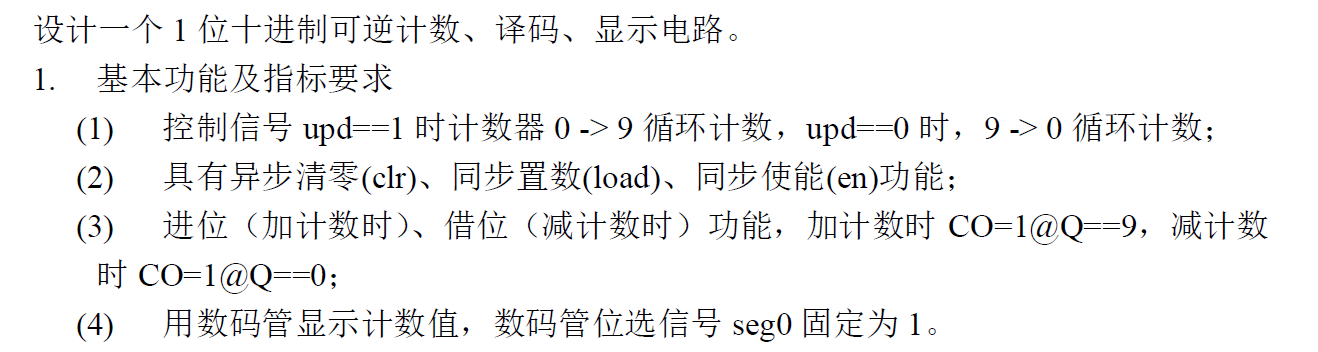

一、实验任务

大家这会儿数电理论课应该还没学到这里，所以对以上的部分名词进行解释：

1.异步清零（clr）

指不管现在时钟信号（clk）是什么，跑到哪儿了，只要你按下异步清零的按钮，计数器就应该马上归零。

2.同步使能（en）

其实就是一个计数器是否开始工作的开关，关闭了使能开关，计数器将会停在当前的计数值，不再随时间信号进行计数。

3.同步置数（load）

一个非常面向使用对象的功能。让使用者输入一个数值（预置数），再从这个数值进行加/减计数，因为是随着下一个时钟信号的到来才开始计数的，所以叫同步置数。

二、实验分析

输入信号：

clkin（时钟），clr（异步清零），upd（加减计数），en（使能开关），[3:0]data（预置数），load（同步置数）

输出信号：

seg0（位选），[3:0]Q（波形），[6:0]codeout （译码器），CO（进位信号）

三、代码

顶层文件：

module w_2495_03(codeout,  Q, clkin, clr, CO, upd, en, load, seg0, data);
input  clkin, clr, upd, en, load;
input  [3:0] data;
output[6:0] codeout;
output [3:0] Q;
output CO,seg0;

w_2495_03_2(clkin, clr, Q, CO, upd, en, load, data );
w_2495_03_1 (codeout,Q,seg0);

endmodule

译码器：

module w_2495_03_1 (codeout, Indec,seg0);  //译码器
input[3:0] Indec;
output[6:0] codeout;
reg [6:0]codeout;
output seg0;
assign seg0 = 1;
always@(Indec)
begin
    case(Indec)
	 4'd0 : codeout=7'b111_1110;
    4'd1 : codeout=7'b011_0000;
    4'd2 : codeout=7'b110_1101;
    4'd3 : codeout=7'b111_1001;
    4'd4 : codeout=7'b011_0011;
    4'd5 : codeout=7'b101_1011;
    4'd6 : codeout=7'b101_1111;
	 4'd7 : codeout=7'b111_0000;
    4'd8 : codeout=7'b111_1111;
    4'd9 : codeout=7'b111_1011;
	 default: codeout=7'bx;
	 endcase
	end
endmodule

计数器

module w_2495_03_2(clkin, clr, Q, CO, upd, en, load, data);   //十进制计数器
input  clkin, clr, upd, en, load;
input  [3:0] data;
output [3:0] Q;
reg [3:0]Q;
output wire CO;

always@(posedge clkin, posedge clr)

if(clr)          //异步清零（为1时）
    Q<=4'd0;
else if(!load)    //同步置数，若为低电平则直接赋值
     Q<=data;
else if(en)      //en高电平，同步使能
begin
	if(upd & load)        //同步置数，加法计数，upd 1
	  begin
		 if(Q==4'd9)
			Q<=4'd0;
		else
			Q<=4'd1+Q;
	end

  else if(load)           //同步置数，减法计数 upd0
	begin
		if(Q==4'd0)
			Q<=4'd9;
		else
			Q<=Q-4'd1;
	end
end
assign CO = (upd&(Q==4'd9))|(~upd&(Q==4'd0)&~clr);
                     //（upd为高电平且Q为9）或者（upd为低电平且Q为0且clk为0）

endmodule

注意：因为我当时写的时候啥也不知道，但一般来说，时钟信号采用上升沿触发（posedge），而复位信号一般采用下降沿触发（negedge），所以开头可以改成:

always@(posedge clkin, negedge clr)

if(!clr)          //异步清零
    Q<=4'd0;

四、仿真波形

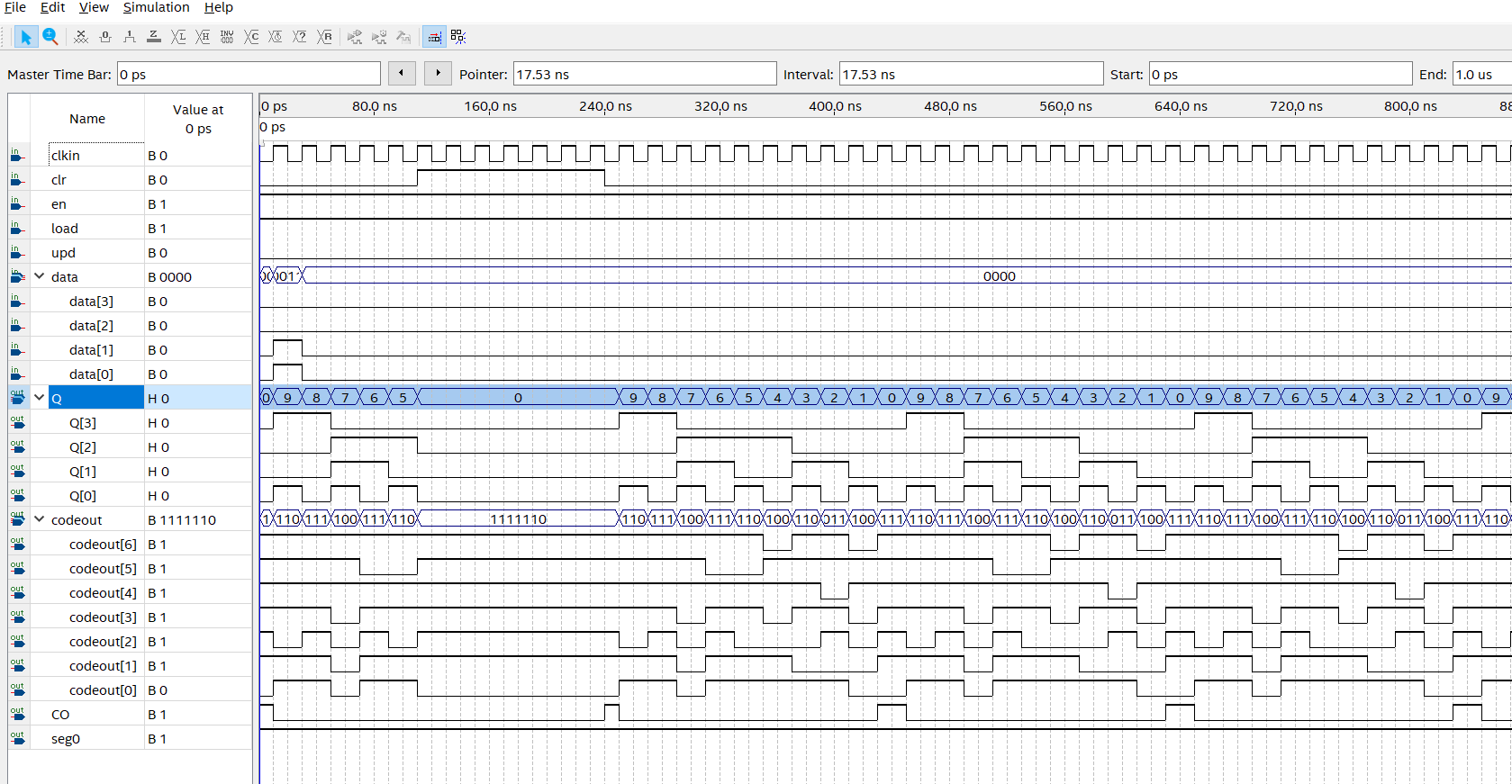

1.加计数

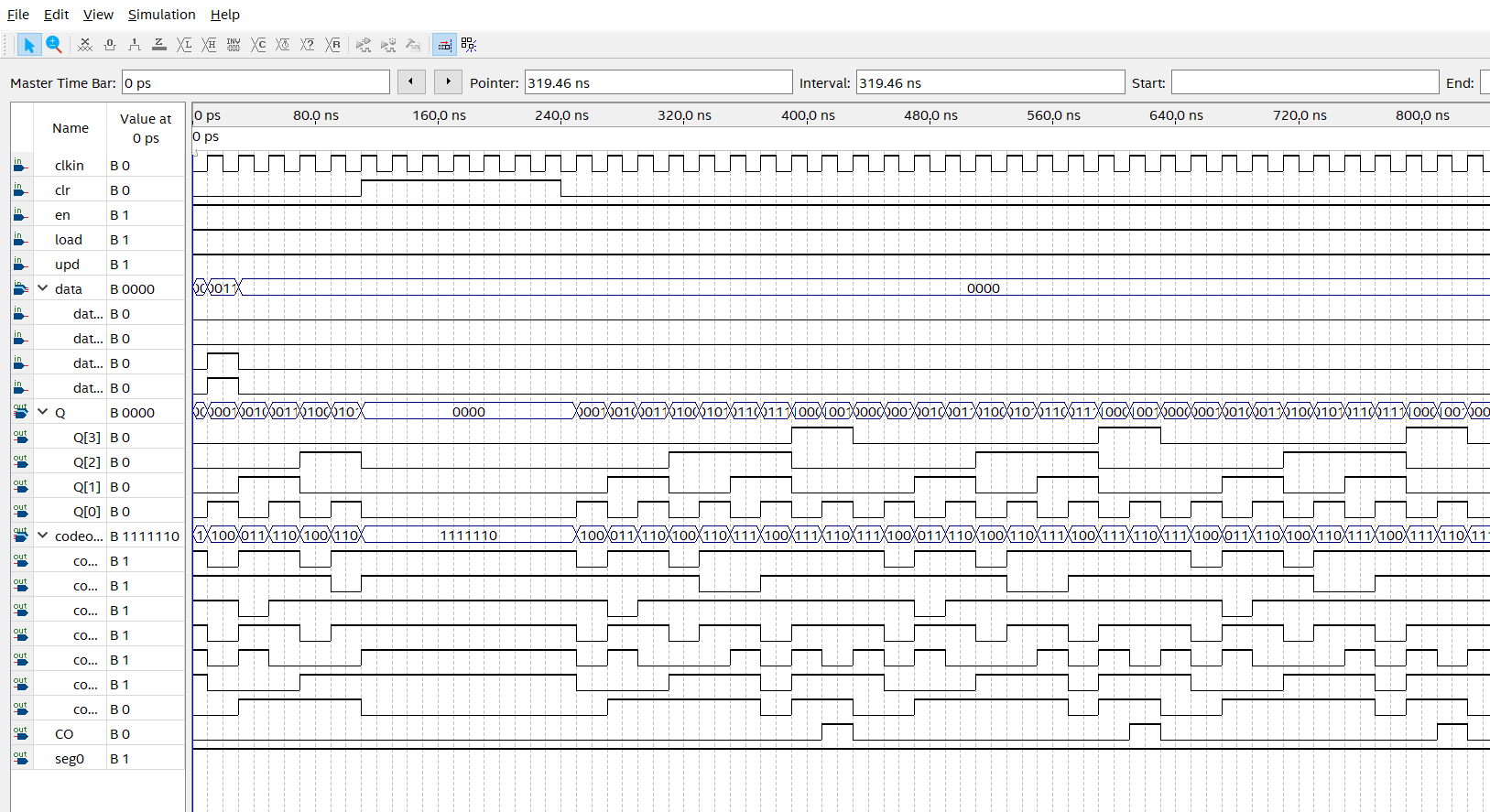

 2.减计数

五、引脚分配表

二、引脚分配表（电路中的信号名称->主板器件名称->引脚号PIN）

信号名

主板器件

PIN

信号名

主板器件

PIN

CO

IO4

PIN_58

codeout[1]

f

PIN_110

Q[3]

IO3

PIN_54

codeout[0]

g

PIN_103

Q[2]

IO2

PIN_52

en

SW1

PIN_31

Q[1]

IO1

PIN_50

load

SW3

PIN_33

Q[0]

IO0

PIN_46

seg0

SEG0

PIN_119

clkin

CLK0

PIN_88

upd

SW2

PIN_30

clr

SW0

PIN_24

data[3]

SW7

PIN_44

codeout[6]

a

PIN_112

data[2]

SW6

PIN_39

codeout[5]

b

PIN_100

data[1]

SW5

PIN_42

codeout[4]

c

PIN_104

data[0]

SW4

PIN_32

codeout[3]

d

PIN_111

codeout[2]

e

PIN_106
