[EDA] 综合计时系统设计【VHDL】

电子张sir 2024-05-01 原文

本次计时系统设计综合以往实验，达到更好的显示功能和效果。

本次实验代码量是巨大的，并且每个模块之间紧密联系，理解整个系统的电路和设计是花费较多时间的，所以将个人理解和设计思路与大家分享。

一、实验要求：

设计一个综合性的计时系统，要求能实现年、月、日、时、分、秒及星期的计数等综合计时功能，同时将计时结果通过15个七段数码管显示，并且可通过两个设置键（4个按键），对计时系统的有关参数进行调整。具体系统功能面板如下图所示

二、实验步骤分析：

对整个设计电路进行分析可知主要由三个模块构成：计时模块、显示控制模块、调整控制模块

2.1 计时模块：就是以往的计数器CNT，实现的功能从年到秒，所以需要用CNT60、CNT24、CNT7、CNT30、CNT12、CNT100分别对应秒、分（都是CNT60) 、小时、周几、多少号、月、年。

要知道日、月、星期是从1开始计数的，其他的是从0开始计数的。并且对于在一年中，每一个月的天数是不一样的。大家都知道顺口溜：

一三五七八十腊，三十一天永不落；于是四、六、九、十则是三十天一个月。

对于二月极为特殊，在闰年二月是29天，不在闰年时则是28天。

2.2 显示控制模块：将计数的结果分三批显示至FPGA开发板上，其中需要显示控制和动态显示俩个组成。

2.3 调整控制模块：为了和手表的功能一样可以调整时间来对应现在的时间，所以需要调整控制模块去调整对应时间的各个模块。如下图所示：

利用按键实现如下图所示，当按键跳到不同的位置后可以对显示和调整的部分进行选择。

（可以将该系统当成万年历例：你可以清楚的知道现在是2022年5月16号 00：07：14 星期一

如果系统不是表示现在的时间，那么通过调整使之对应该时间）

可以看到整体的RTL图，对应的模块都已显示。

RTL图

三、核心程序代码、仿真分析

3.1 CNT30

由于月份的天数对于不同年和不同月其天数是不同的，所以思考需要详细，对于闰年的特殊情况都需要列出，我们熟知的月天数列出，对于极为特殊的二月需要单独考虑，其中有用到MAXDAY输出，当调整时间按下后，通过软件仿真可以知道该月对于该月的天数最大为多少。

3.2 TZKZQ 调整控制端

调整控制端需要将计数器的结果全部作为输入，将输出控制信号和调整后的时间。

其中用到MODE选择的部分，首先控制信号都为1（控制信号低电平有效），所以计时器正常计时

当按下调整按键为01 的时候，选择调整时间的模块，由于是时钟产生的CASE语句会一一经过，当要选择分的时候，由于先经过了给了控制信号，所以当调整分的时候需要将调整秒的信号置1.以此类推即可。

例子：新生开学需要军训，有七个小绿人都没有带水壶，但是他们都想喝水，所以教官就拿出一瓶水给他们，命令他们：只有我给命令给你的时候，你才可以喝，所以当他命令小秒同学喝水的时候，其他人正常军训，当给小分同学命令喝水时，需要给小秒命令叫他停止喝水，并将水壶递给小分。这个思想是一致的。

3.3 DISPLAY_CONTROL 扫描控制端

这里用到位数分离的方法，可以知道的时间位数都是俩位数的，所以只需要将时间的位数进行分离开并且分开进行显示即可，将分为LBCD和HBCD后输入到显示端进行控制数码管的显示。

3.4 DISPLAY 显示控制

将显示控制的信号低位BCD码和低位BCD码输入到显示端，用俩个按键来控制显示的情况，将秒、分、时一部分，天数、月份第二部分，年份和星期第三部分显示。

俩个按键为00的时候显示第一部分，01的时候显示第二部分，10显示第三部分。

3.5 引脚锁定：

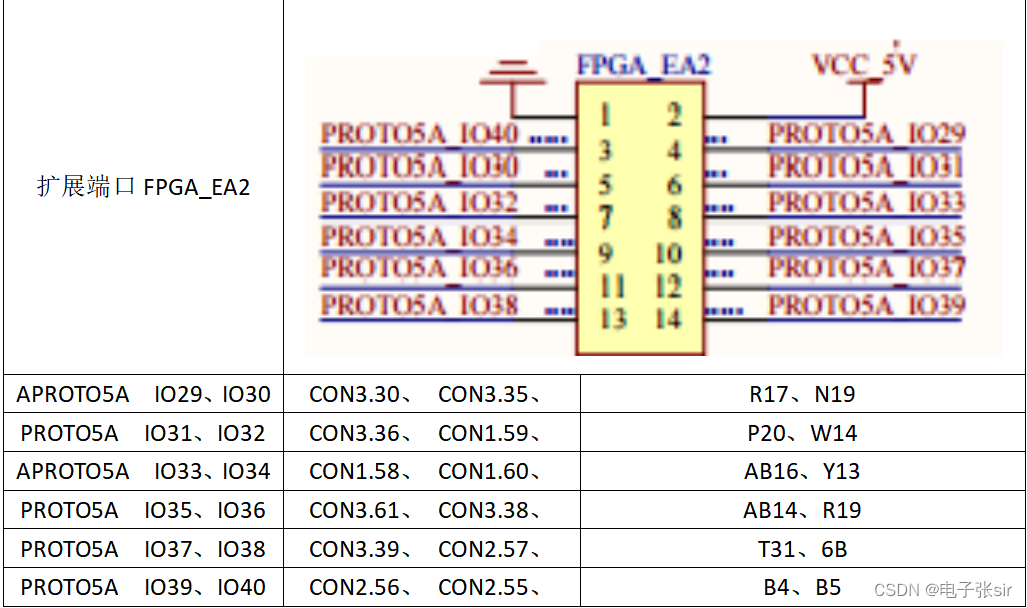

具体的引脚锁定可以按照常用锁定来配置即可，对照RTL图可知用到了三个时钟信号，5个按键开关，数码管的显示端，驱动端和七个LED灯。如下图：

3.6 波形仿真图

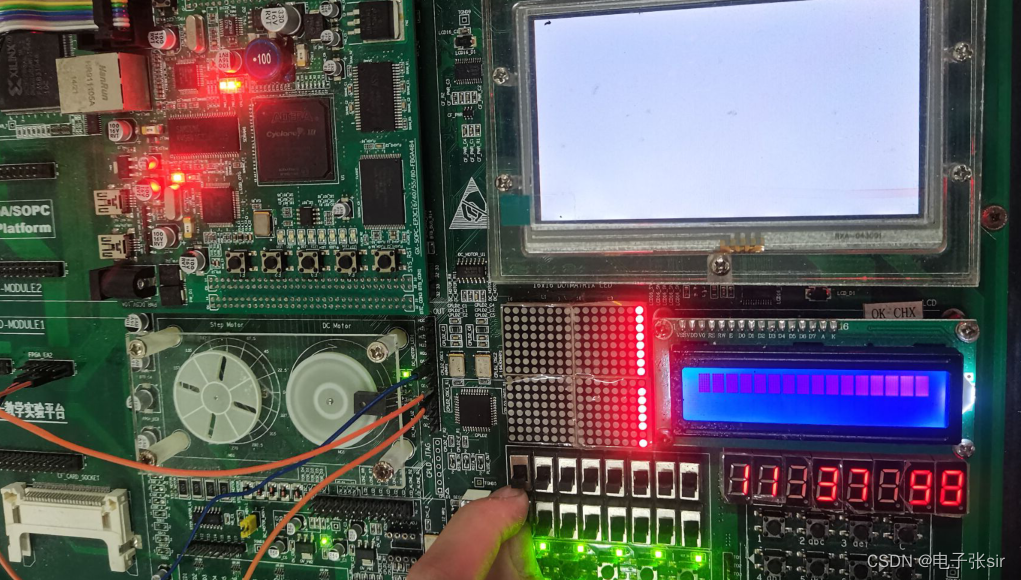

四、实验现象：

第三部分显示星期和年份

第二部分显示天数，月份

第一部分显示秒、分、时

五、部分程序源码：

5.1 DISPLAY_CONTROL （扫描控制端）

LIBRARY IEEE;
USE IEEE. STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
ENTITY DISPLAY_CONTROL IS
  PORT(CLK_SCAN:IN STD_LOGIC;
	     SEC,MIN:IN STD_LOGIC_VECTOR(5 DOWNTO 0);
			 HOUR:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
			 DAY:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
			 MON:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
			 YEAR:IN STD_LOGIC_VECTOR(6 DOWNTO 0);
			 WEEK:IN STD_LOGIC_VECTOR(2 DOWNTO 0);
			 SELOUT:OUT STD_LOGIC_VECTOR(2 DOWNTO 0);
			 HBCD,LBCD:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));
END ENTITY DISPLAY_CONTROL;

ARCHITECTURE ART OF DISPLAY_CONTROL IS

SIGNAL TEMP1,TEMP2:INTEGER RANGE 0 TO 9;
SIGNAL CNT:STD_LOGIC_VECTOR(2 DOWNTO 0);
BEGIN
  PROCESS(CLK_SCAN) IS
   BEGIN
	IF CLK_SCAN'EVENT AND CLK_SCAN='1' THEN
	IF CNT="111" THEN
	CNT<="000";
	ELSE
	CNT<=CNT+1;
	END IF;
	END IF;
 END PROCESS;
   SELOUT<=CNT;
  PROCESS (CNT) IS
    BEGIN
	  CASE(CNT) IS
	     WHEN "000"=>TEMP1<=CONV_INTEGER(SEC)-CONV_INTEGER(SEC)/10*10;
		  TEMP2<=(CONV_INTEGER(SEC))/10;
			 WHEN "001"=>TEMP1<=CONV_INTEGER(MIN)-CONV_INTEGER(MIN)/10*10;
		  TEMP2<=(CONV_INTEGER(MIN))/10;
		   WHEN "010"=>TEMP1<=CONV_INTEGER(HOUR)-CONV_INTEGER(HOUR)/10*10;
		  TEMP2<=(CONV_INTEGER(HOUR))/10;
		   WHEN "011"=>TEMP1<=CONV_INTEGER(DAY)-CONV_INTEGER(DAY)/10*10;
		  TEMP2<=(CONV_INTEGER(DAY))/10;
		   WHEN "100"=>TEMP1<=CONV_INTEGER(MON)-CONV_INTEGER(MON)/10*10;
		  TEMP2<=(CONV_INTEGER(MON))/10;
		   WHEN "101"=>TEMP1<=CONV_INTEGER(YEAR)-CONV_INTEGER(YEAR)/10*10;
		  TEMP2<=(CONV_INTEGER(YEAR))/10;
		   WHEN "110"=>TEMP1<=0;TEMP2<=2;
		   WHEN "111"=>TEMP1<=CONV_INTEGER(WEEK)-CONV_INTEGER(WEEK)/10*10;
		  TEMP2<=(CONV_INTEGER(WEEK))/10;
		  WHEN OTHERS =>NULL;
    END CASE;

    CASE(TEMP1) IS
      WHEN 0 =>LBCD<="0000";
			WHEN 1 =>LBCD<="0001";
			WHEN 2 =>LBCD<="0010";
			WHEN 3 =>LBCD<="0011";
			WHEN 4 =>LBCD<="0100";
			WHEN 5 =>LBCD<="0101";
			WHEN 6 =>LBCD<="0110";
			WHEN 7 =>LBCD<="0111";
			WHEN 8 =>LBCD<="1000";
			WHEN 9 =>LBCD<="1001";
			WHEN OTHERS =>LBCD<="0000";
		END CASE;

		CASE TEMP2 IS
		   WHEN 0 =>HBCD<="0000";
			WHEN 1 =>HBCD<="0001";
			WHEN 2 =>HBCD<="0010";
			WHEN 3 =>HBCD<="0011";
			WHEN 4 =>HBCD<="0100";
			WHEN 5 =>HBCD<="0101";
			WHEN 6 =>HBCD<="0110";
			WHEN 7 =>HBCD<="0111";
			WHEN 8 =>HBCD<="1000";
			WHEN 9 =>HBCD<="1001";
			WHEN OTHERS =>HBCD<="0000";
		END CASE;
	END PROCESS;

END ARCHITECTURE  ART;

5.2 DISPLAY （动态显示端）

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY DISPLAY IS
  PORT(KEY1: IN STD_LOGIC;
       KEY2: IN STD_LOGIC;
		 SELIN :IN STD_LOGIC_VECTOR(2 DOWNTO 0);
		 LBCD: IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		 HBCD : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		 SEG:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
		 COM: OUT STD_LOGIC_VECTOR(7 DOWNTO 0));
END ENTITY DISPLAY;
ARCHITECTURE ART OF DISPLAY IS
  SIGNAL DATA:STD_LOGIC_VECTOR(3 DOWNTO 0);
  SIGNAL KEY_I :STD_LOGIC_VECTOR(1 DOWNTO 0);
  BEGIN
  KEY_I<=KEY1&KEY2;
  P1:PROCESS(SELIN,KEY_I) IS
    BEGIN
	 IF KEY_I="00" THEN
		 CASE (SELIN) IS
			 WHEN "000"=> COM <="11111110";
			 WHEN "001"=> COM <="11111101";
			 WHEN "010"=> COM <="11111011";
			 WHEN "011"=> COM <="11110111";
			 WHEN "100"=> COM <="11101111";
			 WHEN "101"=> COM <="11011111";
			 WHEN "110"=> COM <="10111111";
			 WHEN "111"=> COM <="01111111";
			 WHEN OTHERS=> COM <="11111111";
		 END CASE;
	 ELSIF KEY_I="01" THEN
		 CASE (SELIN) IS
			 WHEN "000"=> COM <="11111110";
			 WHEN "001"=> COM <="11111101";
			 WHEN "010"=> COM <="11111011";
			 WHEN "011"=> COM <="11110111";
			 WHEN "100"=> COM <="11101111";
			 WHEN "101"=> COM <="11011111";
			 WHEN "110"=> COM <="10111111";
			 WHEN "111"=> COM <="01111111";
			 WHEN OTHERS=> COM <="11111111";
		 END CASE;
	 ELSIF KEY_I="10" THEN
		 CASE (SELIN) IS
		 WHEN "000"=> COM <="11111110";
			 WHEN "001"=> COM <="11111101";
			 WHEN "010"=> COM <="11111011";
			 WHEN "011"=> COM <="11110111";
			 WHEN "100"=> COM <="11101111";
			 WHEN "101"=> COM <="11011111";
			 WHEN "110"=> COM <="10111111";
			 WHEN "111"=> COM <="01111111";
			 WHEN OTHERS=> COM <="11111111";
		 END CASE;
	 ELSE
	 COM<="11111111";
	 END IF;
  END PROCESS P1;

  P2:PROCESS(SELIN,KEY_I) IS
    BEGIN
	     IF KEY_I="00"THEN
			CASE (SELIN) IS
				WHEN "000" => DATA <= LBCD;
				WHEN "001" => DATA <= HBCD;
				WHEN "011" => DATA <= LBCD;
				WHEN "100" => DATA <= HBCD;
				WHEN "110" => DATA <= LBCD;
				WHEN "111" => DATA <= HBCD;
				WHEN OTHERS  => DATA <="1100";
			END CASE;
	  ELSIF KEY_I="01" THEN
		  CASE (SELIN) IS
				WHEN "000" => DATA <= LBCD;
				WHEN "001" => DATA <= HBCD;
				WHEN "011" => DATA <= LBCD;
				WHEN "100" => DATA <= HBCD;
				WHEN OTHERS  => DATA <="1100";
			END CASE;
		ELSIF KEY_I="10" THEN
		  CASE (SELIN) IS
				WHEN "000" => DATA <= LBCD;
				WHEN "001" => DATA <= HBCD;
				WHEN "011" => DATA <= "0000";
				WHEN "100" => DATA <= "0010";
				WHEN "111" => DATA <= LBCD;
				WHEN OTHERS  => DATA <="1100";
			END CASE;
		ELSE
		   DATA<="1100";
	  END IF;
    CASE DATA IS
        WHEN "0000" => SEG <="00111111";
		  WHEN "0001" => SEG <="00000110";
		  WHEN "0010" => SEG <="01011011";
		  WHEN "0011" => SEG <="01001111";
		  WHEN "0100" => SEG <="01100110";
		  WHEN "0101" => SEG <="01101101";
		  WHEN "0110" => SEG <="01111101";
		  WHEN "0111" => SEG <="00000111";
		  WHEN "1000" => SEG <="01111111";
		  WHEN "1001" => SEG <="01101111";
		  WHEN OTHERS => SEG <="00000000";
    END CASE;
  END PROCESS P2;
END ARCHITECTURE ART;

5.3 CNT30（月份对应天数）

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY CNT30 IS
   PORT(LD: IN STD_LOGIC;
	     CLK:IN STD_LOGIC;
		  RET: IN STD_LOGIC;
		  DATAIN: IN STD_LOGIC_VECTOR(4 DOWNTO 0);
		  YEAR :IN STD_LOGIC_VECTOR(6 DOWNTO 0);
		  YUE: IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		  NUM: BUFFER STD_LOGIC_VECTOR( 4 DOWNTO 0);
		  MAXDAY: OUT STD_LOGIC_VECTOR(4 DOWNTO 0);
		  CQ : OUT STD_LOGIC);
END ENTITY CNT30;
ARCHITECTURE ART OF CNT30 IS
SIGNAL TOTAL_DAYS:STD_LOGIC_VECTOR(4 DOWNTO 0);
 BEGIN
 PROCESS(LD,CLK,RET)  IS
 VARIABLE RUNNIAN :STD_LOGIC;
 BEGIN
 CASE YEAR IS
   WHEN"0000000"=>RUNNIAN:='1';
			WHEN"0001000"=>RUNNIAN:='1';
			WHEN"0001100"=>RUNNIAN:='1';
			WHEN"0010000"=>RUNNIAN:='1';
			WHEN"0010100"=>RUNNIAN:='1';
			WHEN"0011000"=>RUNNIAN:='1';
			WHEN"0011100"=>RUNNIAN:='1';
			WHEN"0100000"=>RUNNIAN:='1';
			WHEN"0100100"=>RUNNIAN:='1';
			WHEN"0101000"=>RUNNIAN:='1';
			WHEN"0101100"=>RUNNIAN:='1';
			WHEN"0110000"=>RUNNIAN:='1';
			WHEN"0110100"=>RUNNIAN:='1';
			WHEN"0111000"=>RUNNIAN:='1';
			WHEN"0111100"=>RUNNIAN:='1';
			WHEN"1000000"=>RUNNIAN:='1';
			WHEN"1000100"=>RUNNIAN:='1';
			WHEN"1001000"=>RUNNIAN:='1';
			WHEN"1001100"=>RUNNIAN:='1';
			WHEN"1010000"=>RUNNIAN:='1';
			WHEN"1010100"=>RUNNIAN:='1';
			WHEN"1011000"=>RUNNIAN:='1';
			WHEN"1011100"=>RUNNIAN:='1';
			WHEN"1100000"=>RUNNIAN:='1';
			WHEN OTHERS  =>RUNNIAN:='0';
		END CASE;
		CASE YUE IS
			WHEN "0001" =>TOTAL_DAYS<="11111";
			WHEN "0011" =>TOTAL_DAYS<="11111";
			WHEN "0101" =>TOTAL_DAYS<="11111";
			WHEN "0111" =>TOTAL_DAYS<="11111";
			WHEN "1000" =>TOTAL_DAYS<="11111";
			WHEN "1010" =>TOTAL_DAYS<="11111";
			WHEN "1100" =>TOTAL_DAYS<="11111";
			WHEN "0100" =>TOTAL_DAYS<="11110";
			WHEN "0110" =>TOTAL_DAYS<="11110";
			WHEN "1001" =>TOTAL_DAYS<="11110";
			WHEN "1011" =>TOTAL_DAYS<="11110";
			WHEN "0010"=>   --0010
			IF (RUNNIAN='1') THEN
			TOTAL_DAYS<="11101";
			ELSE
			TOTAL_DAYS<="11100";
			END IF;
			WHEN OTHERS=>NULL;
		END CASE;

		IF (RET='1') THEN
		NUM<="00001";
		ELSE
		IF (LD='0')  THEN
		NUM<=DATAIN;
		MAXDAY<= TOTAL_DAYS;
		ELSIF CLK'EVENT AND CLK='1' THEN
		IF  NUM =TOTAL_DAYS THEN
		 NUM<="00001";CQ<='1';
		 ELSE
		 NUM <=NUM+1; CQ<='0';
		 END IF;
		END IF;
	END IF;
  END PROCESS;
 END ARCHITECTURE ART;

5.4 TZKZQ （调整控制端）

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY TZKZQ IS
     PORT(  KEY1: IN STD_LOGIC;
	         KEY2: IN STD_LOGIC;
            CLK_KEY:IN STD_LOGIC;
				MAX_DAYS:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
				SEC_EN ,MIN_EN,HOUR_EN,DAY_EN,
				MON_EN,YEAR_EN,WEEK_EN:OUT STD_LOGIC;
				HOUR_CUR:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
				MIN_CUR,SEC_CUR:IN STD_LOGIC_VECTOR(5 DOWNTO 0);
				YEAR_CUR:IN STD_LOGIC_VECTOR(6 DOWNTO 0);
				MON_CUR:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
				DAY_CUR:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
				WEEK_CUR:IN STD_LOGIC_VECTOR(2 DOWNTO 0);
				SEC,MIN:BUFFER STD_LOGIC_VECTOR(5 DOWNTO 0);
				HOUR:BUFFER STD_LOGIC_VECTOR(4 DOWNTO 0);
				DAY:BUFFER STD_LOGIC_VECTOR(4 DOWNTO 0);
				MON:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0);
				YEAR:BUFFER STD_LOGIC_VECTOR(6 DOWNTO 0);
				WEEK:BUFFER STD_LOGIC_VECTOR(2 DOWNTO 0));
END ENTITY TZKZQ;
ARCHITECTURE ART OF TZKZQ IS
TYPE STATETYPE IS (NORMAL,SEC_SET,MIN_SET,HOUR_SET,
	                   DAY_SET,MON_SET,YEAR_SET,WEEK_SET);
	SIGNAL MODE :STATETYPE;
	SIGNAL KEY :STD_LOGIC_VECTOR(1 DOWNTO 0);
	BEGIN
	 KEY<=KEY1&KEY2;
     PROCESS(KEY,CLK_KEY) IS
	 BEGIN
	IF CLK_KEY'EVENT AND CLK_KEY='1' THEN
    IF KEY="01" THEN
	 SEC_EN <='1';MIN_EN<='1';HOUR_EN<='1';
				DAY_EN<='1';MON_EN<='1';YEAR_EN <='1';WEEK_EN<='1';
      CASE MODE IS
				WHEN NORMAL =>MODE <=SEC_SET;SEC<=SEC_CUR;SEC_EN<='0';
				WHEN SEC_SET =>MODE <=MIN_SET;MIN<=MIN_CUR;SEC_EN<='1';MIN_EN<='0';
				WHEN MIN_SET =>MODE <=HOUR_SET;HOUR<=HOUR_CUR;MIN_EN<='1';HOUR_EN<='0';
				WHEN HOUR_SET =>MODE <=DAY_SET;DAY<=DAY_CUR;HOUR_EN<='1';DAY_EN<='0';
				WHEN DAY_SET =>MODE <=MON_SET;MON<=MON_CUR;DAY_EN<='1';MON_EN<='0';
				WHEN MON_SET =>MODE <=YEAR_SET;YEAR<=YEAR_CUR;MON_EN<='1';YEAR_EN<='0';
				WHEN YEAR_SET =>MODE <=WEEK_SET;WEEK<=WEEK_CUR;YEAR_EN<='1';WEEK_EN<='0';
				WHEN WEEK_SET=>MODE<=NORMAL;
			END CASE;
ELSIF KEY="10" THEN
     CASE MODE IS
				  WHEN SEC_SET=>SEC_EN<='0';
					              IF SEC="111011" THEN
												  SEC<="000000";
												ELSE
												  SEC<=SEC+1;
												END IF;
					WHEN MIN_SET=>MIN_EN<='0';
					              IF MIN="111011" THEN
												  MIN<="000000";
												ELSE
												  MIN<=MIN+1;
												END IF;
					WHEN HOUR_SET=>HOUR_EN<='0';
					              IF HOUR="11000" THEN
												  HOUR<="00000";
												ELSE
												  HOUR<=HOUR+1;
												END IF;
					WHEN DAY_SET=>DAY_EN<='0';
					              IF DAY=MAX_DAYS THEN
												  DAY<="00001";
												ELSE
												  DAY<=DAY+1;
												END IF;
					WHEN MON_SET=>MON_EN<='0';
					              IF MON="1100" THEN
												  MON<="0001";
												ELSE
												  MON<=MON+1;
												END IF;
				  WHEN YEAR_SET=>YEAR_EN<='0';
					              IF YEAR="1100011" THEN
												  YEAR<="0000001";
												ELSE
												  YEAR<=YEAR+1;
												END IF;
					WHEN WEEK_SET=>WEEK_EN<='0';
					              IF WEEK="111" THEN
												  WEEK<="001";
												ELSE
												  WEEK<=WEEK+1;
												END IF;
					WHEN OTHERS =>NULL;
				END CASE;
			END IF;
		END IF;
	END PROCESS;
END ARCHITECTURE ART;

5.5 SHJSQSYSTEM(综合计数器系统顶层文件）

LIBRARY IEEE;
USE IEEE. STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY ZHJSQSYSTEM IS
  PORT ( CLK_CNT:IN STD_LOGIC;--计数器时钟
	      CLK_TZ:IN STD_LOGIC;--调整控制端始终
			 CLK_DIS:IN STD_LOGIC; --动态显示控制时钟
			 RET:IN STD_LOGIC;
			 TZ1:IN STD_LOGIC;--调整时间按键,分01和10
			 TZ2:IN STD_LOGIC;
			XS1,XS2:IN STD_LOGIC; --调整显示按键，分三组01，10，00
			 LED_SEC,LED_MIN,LED_HOUR,LED_WEEK,
			 LED_DAY,LED_MON,LED_YEAR:OUT STD_LOGIC;
			 COM:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
		    SEG:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));
END ENTITY ZHJSQSYSTEM;
ARCHITECTURE ART OF ZHJSQSYSTEM IS
COMPONENT CLKGEN IS
PORT(CLK: IN STD_LOGIC;
     NEWCLK: OUT STD_LOGIC);
END COMPONENT CLKGEN;

COMPONENT CNT60 IS
PORT(CLK:IN STD_LOGIC;
       LD: IN STD_LOGIC;
		 DATAIN: IN STD_LOGIC_VECTOR(5 DOWNTO 0);
		 NUM: BUFFER STD_LOGIC_VECTOR(5 DOWNTO 0);
		 CQ : OUT STD_LOGIC);
END COMPONENT CNT60;

COMPONENT CNT24 IS
PORT(   LD: IN STD_LOGIC;
	     CLK:IN STD_LOGIC;
		  DATAIN: IN STD_LOGIC_VECTOR(4 DOWNTO 0);
		  NUM: BUFFER STD_LOGIC_VECTOR(4 DOWNTO 0);
		  CQ:OUT STD_LOGIC);
END COMPONENT CNT24;

COMPONENT CNT7 IS
PORT(CLK: IN STD_LOGIC;
       RET: IN STD_LOGIC;
		 LD : IN STD_LOGIC;
		 DATAIN: IN STD_LOGIC_VECTOR(2 DOWNTO 0);
		 NUM : BUFFER STD_LOGIC_VECTOR(2 DOWNTO 0));
END COMPONENT CNT7;

COMPONENT CNT30 IS
 PORT(  LD: IN STD_LOGIC;
	     CLK:IN STD_LOGIC;
		  RET: IN STD_LOGIC;
		  DATAIN: IN STD_LOGIC_VECTOR(4 DOWNTO 0);
		  YEAR :IN STD_LOGIC_VECTOR(6 DOWNTO 0);
		  YUE: IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		  NUM: BUFFER STD_LOGIC_VECTOR( 4 DOWNTO 0);
		  MAXDAY: OUT STD_LOGIC_VECTOR(4 DOWNTO 0);
		  CQ : OUT STD_LOGIC);
END COMPONENT CNT30;

COMPONENT CNT12 IS
PORT(  CLK: IN STD_LOGIC;
       LD: IN STD_LOGIC;
		 RET: IN STD_LOGIC;
		 DATAIN:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		 NUM: BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0);
		 CQ:  OUT STD_LOGIC);
END COMPONENT CNT12;

COMPONENT CNT100 IS
PORT(   CLK:IN STD_LOGIC;
	     LD:IN STD_LOGIC;
		  DATAIN: IN STD_LOGIC_VECTOR(6 DOWNTO 0);
		  NUM :BUFFER STD_LOGIC_VECTOR(6 DOWNTO 0));
END COMPONENT CNT100;

COMPONENT TZKZQ IS
PORT(  KEY1: IN STD_LOGIC;  --相当于分三种情况显示\
       KEY2: IN STD_LOGIC;
            CLK_KEY:IN STD_LOGIC;
				MAX_DAYS:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
				SEC_EN ,MIN_EN,HOUR_EN,DAY_EN,
				MON_EN,YEAR_EN,WEEK_EN:OUT STD_LOGIC;--灯1对应秒，以此类推
				SEC_CUR:IN STD_LOGIC_VECTOR(5 DOWNTO 0);
				MIN_CUR:IN STD_LOGIC_VECTOR(5 DOWNTO 0);
				HOUR_CUR:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
				DAY_CUR:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
				WEEK_CUR:IN STD_LOGIC_VECTOR(2 DOWNTO 0);
				MON_CUR:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
				YEAR_CUR:IN STD_LOGIC_VECTOR(6 DOWNTO 0);
				SEC:BUFFER STD_LOGIC_VECTOR(5 DOWNTO 0);
				MIN:BUFFER STD_LOGIC_VECTOR(5 DOWNTO 0);
				HOUR:BUFFER STD_LOGIC_VECTOR(4 DOWNTO 0);
				DAY:BUFFER STD_LOGIC_VECTOR(4 DOWNTO 0);
				MON:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0);
				YEAR:BUFFER STD_LOGIC_VECTOR(6 DOWNTO 0);
				WEEK:BUFFER STD_LOGIC_VECTOR(2 DOWNTO 0));
	END COMPONENT TZKZQ;

	COMPONENT DISPLAY_CONTROL IS
	 PORT(CLK_SCAN:IN STD_LOGIC;
	     SEC,MIN:IN STD_LOGIC_VECTOR(5 DOWNTO 0);
			 HOUR:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
			 DAY:IN STD_LOGIC_VECTOR(4 DOWNTO 0);
			 MON:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
			 YEAR:IN STD_LOGIC_VECTOR(6 DOWNTO 0);
			 WEEK:IN STD_LOGIC_VECTOR(2 DOWNTO 0);
			 SELOUT:OUT STD_LOGIC_VECTOR(2 DOWNTO 0);
			 HBCD,LBCD:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));
	END COMPONENT DISPLAY_CONTROL;

	COMPONENT DISPLAY IS
	PORT(KEY1: IN STD_LOGIC;
	     KEY2: IN STD_LOGIC;
		 SELIN :IN STD_LOGIC_VECTOR(2 DOWNTO 0);
		 LBCD: IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		 HBCD : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
		 SEG:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
		 COM: OUT STD_LOGIC_VECTOR(7 DOWNTO 0));
  END COMPONENT DISPLAY;

 COMPONENT LED IS
 PORT(SEC_EN,MIN_EN,HOUR_EN,WEEK_EN,
	     DAY_EN,MON_EN,YEAR_EN:IN STD_LOGIC;
			 LED_SEC,LED_MIN,LED_HOUR,LED_WEEK,LED_DAY,LED_MON,LED_YEAR:OUT STD_LOGIC);
END COMPONENT LED;

 SIGNAL EN1,EN2,EN3,EN4,EN5,EN6,EN7:STD_LOGIC; --LD 控制计数器和LED点亮
 SIGNAL S1,S2,S3,S4,S5:STD_LOGIC;  --进位信号连接线
 SIGNAL NEWCLK: STD_LOGIC;
   SIGNAL DATA1: STD_LOGIC_VECTOR(5 DOWNTO 0); -- DATA 是计数器的预置数连接线
	SIGNAL DATA2: STD_LOGIC_VECTOR(5 DOWNTO 0);--秒和分的
	SIGNAL DATA3: STD_LOGIC_VECTOR(4 DOWNTO 0);--小时
	SIGNAL DATA4: STD_LOGIC_VECTOR(2 DOWNTO 0);--星期几
	SIGNAL DATA5: STD_LOGIC_VECTOR(4 DOWNTO 0);--一个月几天
	SIGNAL DATA6: STD_LOGIC_VECTOR(3 DOWNTO 0);--月
	SIGNAL DATA7: STD_LOGIC_VECTOR(6 DOWNTO 0);--年
	SIGNAL NUM1: STD_LOGIC_VECTOR(5 DOWNTO 0);--为计数结果连接线
	SIGNAL NUM2: STD_LOGIC_VECTOR(5 DOWNTO 0);--上个为秒，这为分
	SIGNAL NUM3: STD_LOGIC_VECTOR(4 DOWNTO 0);--时
	SIGNAL NUM4: STD_LOGIC_VECTOR(2 DOWNTO 0);--星期几
	SIGNAL NUM5: STD_LOGIC_VECTOR(4 DOWNTO 0);--月天数
	SIGNAL NUM6: STD_LOGIC_VECTOR(3 DOWNTO 0);--月
	SIGNAL NUM7: STD_LOGIC_VECTOR(6 DOWNTO 0);--年
	SIGNAL SEL: STD_LOGIC_VECTOR(2 DOWNTO 0); --将数码管点亮从控制端连接到显示端
	SIGNAL HBCD1,LBCD1:STD_LOGIC_VECTOR(3 DOWNTO 0); --将显示控制的高低BCD连接在显示端
   SIGNAL MAX:STD_LOGIC_VECTOR(4 DOWNTO 0); --由于每月的数极为特殊。只当调整时间的时候才会显示
END ARCHITECTURE ART;

整个系统设计的源程序可以到我的资源库中自行下载！（内部含重要代码详细解析）

计时 VHDL 34 STD_LOGIC_VECTOR LOGIC 开发语言 fpga开发算法

有关[EDA] 综合计时系统设计【VHDL】的更多相关文章

ruby-on-rails - Rails - 子类化模型的设计模式是什么？ - 2
我有一个模型:classItem项目有一个属性“商店”基于存储的值，我希望Item对象对特定方法具有不同的行为。Rails中是否有针对此的通用设计模式？如果方法中没有大的if-else语句，这是如何干净利落地完成的？最佳答案通常通过Single-TableInheritance. 关于ruby-on-rails-Rails-子类化模型的设计模式是什么？，我们在StackOverflow上找到一个类似的问题： https://stackoverflow.co
ruby-on-rails - 使用 rails 4 设计而不更新用户 - 2
我将应用程序升级到Rails4，一切正常。我可以登录并转到我的编辑页面。也更新了观点。使用标准View时，用户会更新。但是当我添加例如字段:name时，它不会在表单中更新。使用devise3.1.1和gem'protected_attributes'我需要在设备或数据库上运行某种更新命令吗？我也搜索过这个地方，找到了许多不同的解决方案，但没有一个会更新我的用户字段。我没有添加任何自定义字段。最佳答案如果您想允许额外的参数，您可以在ApplicationController中使用beforefilter，因为Rails4将参数
电脑0x0000001A蓝屏错误怎么U盘重装系统教学 - 2
　　电脑0x0000001A蓝屏错误怎么U盘重装系统教学分享。有用户电脑开机之后遇到了系统蓝屏的情况。系统蓝屏问题很多时候都是系统bug，只有通过重装系统来进行解决。那么蓝屏问题如何通过U盘重装新系统来解决呢？来看看以下的详细操作方法教学吧。　　准备工作：　　1、U盘一个（尽量使用8G以上的U盘）。　　2、一台正常联网可使用的电脑。　　3、ghost或ISO系统镜像文件（Win10系统下载_Win10专业版_windows10正式版下载-系统之家）。　　4、在本页面下载U盘启动盘制作工具：系统之家U盘启动工具。　　U盘启动盘制作步骤：　　注意：制作期间，U盘会被格式化，因此U盘中的重要文件请注
【鸿蒙应用开发系列】- 获取系统设备信息以及版本API兼容调用方式 - 2
在应用开发中，有时候我们需要获取系统的设备信息，用于数据上报和行为分析。那在鸿蒙系统中，我们应该怎么去获取设备的系统信息呢，比如说获取手机的系统版本号、手机的制造商、手机型号等数据。1、获取方式这里分为两种情况，一种是设备信息的获取，一种是系统信息的获取。1.1、获取设备信息获取设备信息，鸿蒙的SDK包为我们提供了DeviceInfo类，通过该类的一些静态方法，可以获取设备信息，DeviceInfo类的包路径为：ohos.system.DeviceInfo.具体的方法如下：ModifierandTypeMethodDescriptionstatic StringgetAbiList()Obt
LC滤波器设计学习笔记（一）滤波电路入门 - 2
目录前言滤波电路科普主要分类实际情况单位的概念常用评价参数函数型滤波器简单分析滤波电路构成低通滤波器RC低通滤波器RL低通滤波器高通滤波器RC高通滤波器RL高通滤波器部分摘自《LC滤波器设计与制作》，侵权删。前言最近需要学习放大电路和滤波电路，但是由于只在之前做音乐频谱分析仪的时候简单了解过一点点运放，所以也是相当从零开始学习了。滤波电路科普主要分类滤波器：主要是从不同频率的成分中提取出特定频率的信号。有源滤波器：由RC元件与运算放大器组成的滤波器。可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路。无源滤波器：无源滤波器，又称
计算机毕业设计ssm+vue基本微信小程序的小学生兴趣延时班预约小程序 - 2
项目介绍随着我国经济迅速发展,人们对手机的需求越来越大,各种手机软件也都在被广泛应用,但是对于手机进行数据信息管理,对于手机的各种软件也是备受用户的喜爱小学生兴趣延时班预约小程序的设计与开发被用户普遍使用,为方便用户能够可以随时进行小学生兴趣延时班预约小程序的设计与开发的数据信息管理,特开发了小程序的设计与开发的管理系统。小学生兴趣延时班预约小程序的设计与开发的开发利用现有的成熟技术参考,以源代码为模板,分析功能调整与小学生兴趣延时班预约小程序的设计与开发的实际需求相结合,讨论了小学生兴趣延时班预约小程序的设计与开发的使用。开发环境开发说明：前端使用微信微信小程序开发工具：后端使用ssm：VU
kvm虚拟机安装centos7基于ubuntu20.04系统 - 2
需求：要创建虚拟机，就需要给他提供一个虚拟的磁盘，我们就在/opt目录下创建一个10G大小的raw格式的虚拟磁盘CentOS-7-x86_64.raw命令格式：qemu-imgcreate-f磁盘格式磁盘名称磁盘大小qemu-imgcreate-f磁盘格式-o?1.创建磁盘qemu-imgcreate-fraw/opt/CentOS-7-x86_64.raw10G执行效果#ls/opt/CentOS-7-x86_64.raw2.安装虚拟机使用virt-install命令，基于我们提供的系统镜像和虚拟磁盘来创建一个虚拟机，另外在创建虚拟机之前，提前打开vnc客户端，在创建虚拟机的时候，通过vnc
ruby-on-rails - 设计注册确认 - 2
我在我的项目中有一个用户和一个管理员角色。我使用Devise创建了身份验证。在我的管理员角色中，我没有任何确认。在我的用户模型中，我有以下内容:devise:database_authenticatable,:confirmable,:recoverable,:rememberable,:trackable,:validatable,:timeoutable,:registerable#Setupaccessible(orprotected)attributesforyourmodelattr_accessible:email,:username,:prename,:surname,:
ruby - 在没有基准或时间的情况下用 Ruby 测量用户时间或系统时间 - 2
因为我现在正在做一些时间测量，我想知道是否可以在不使用Benchmark类或命令行实用程序time的情况下测量用户时间或系统时间。使用Time类只显示挂钟时间，而不显示系统和用户时间，但是我正在寻找具有相同灵active的解决方案，例如time=TimeUtility.now#somecodeuser,system,real=TimeUtility.now-time原因是我有点不喜欢Benchmark，因为它不能只返回数字(编辑:我错了-它可以。请参阅下面的答案。)。当然，我可以解析输出，但感觉不对。*NIX系统的time实用程序也应该可以解决我的问题，但我想知道是否已经在Ruby中实
ruby - 以毫秒为单位获取当前系统时间 - 2
在Ruby中，以毫秒为单位获取自纪元(1970)以来的当前系统时间的正确方法是什么？我试过了Time.now.to_i，好像不是我想要的结果。我需要结果显示毫秒并且使用long类型，而不是float或double。最佳答案 (Time.now.to_f*1000).to_iTime.now.to_f显示包含十进制数字的时间。要获得毫秒数，只需将时间乘以1000。关于ruby-以毫秒为单位获取当前系统时间，我们在StackOverflow上找到一个类似的问题：

[EDA] 综合计时系统设计 【VHDL】
