51单片机之串口通信、WiFi模块、蓝牙模块、4G模块

haozigegie 2023-08-18 原文

目录

串口通信

全双工通信（打电话）

TTL电平

UART

字节帧

串口相关的寄存器

串口的工作模式

蓝牙模块HC-08

HC-08的AT指令​编辑

WiFi模块ESP8266

配置WiFi模块作为客户端连入当前局域网

配置WiFi模块作为服务器

​编辑

4G模块EC03-DNC4

配置4G模块

串口通信

串行接口简称串口，也称串行通信接口或串行通讯接口（通常指COM接口），是采用串行通信方 式的扩展接口。串行接口（Serial Interface）是指数据一位一位地顺序传送。其特点是通信线路简 单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成 本，特别适用于远距离通信，但传送速度较慢

  • 设备之间的一种通信的方式（数据交互）
  • 数据只能一位一位的进行传输
  • 全双工通信
  • 数据传输速度较慢

全双工通信（打电话）

通信允许数据在两个方向上同时传输，它在能力上相当于两个单工通信方式的结合。全双工指可以同时（瞬时）进行信号的双向传输（A→B且B→A）。指A→B的同时B→A，是瞬时同步的。通信允许数据在两个方向上同时传输，它在能力上相当于两个单工通信方式的结合。全双工指可以同时（瞬时）进行信号的双向传输（A→B且B→A）。指A→B的同时B→A，是瞬时同步的。

TTL电平

TTL是Transistor-Transistor Logic，即晶体管-晶体管逻辑的简称，它是计算机处理器控制的设备 内部各部分之间通信的标准技术。TTL电平信号应用广泛，是因为其数据表示采用二进制规定， +5V等价于逻辑”1”，0V等价于逻辑”0”。

UART

  • 通用异步收发器（UART）也是一种串口通信协议，通过异步来发送/接收数据，USB转TTL就是使用UART的一种模块。

  • 工作原理是将传输数据的每个二进制位一位接一位地传输。在UART通信协议中信号线上的状态为高电平时代表‘1’，信号线上的状态为低电平时代表‘0’。比如使用UART通信协议进行一个字节数据的传输时就是在信号线上产生八个高低电平的组合。

  • 两个UART设备之间通信的时候不需要时钟线，这时候就需要在两个UART设备上指定相同的传输速率（波特率），以及数据格式（起始位、数据位、奇偶检验位、停止位），也就是遵循相同的协议。

字节帧

字符帧也叫数据帧，一帧数据由起始位、数据位、奇偶校验位和停止位组成，对于异步通信，要能够进行数据的正确传送，通信双方必须先约定好传送数据的速率和传送数据的组织格式，即波特率和字符帧的格式。

  • 起始位：每开始一次通信时发送方先发出一个逻辑”0”的信号（低电平），表示传输字符的开始。
  • 数据位：数据位可以是5、6、7、8，9位等，构成一个字符（一般都是8位）。如ASCII码（7位），扩展BCD码（8位）。先发送最低位，最后发送最高位，使用低电平表示‘0’高电平表示‘1’完成数据位的传输。

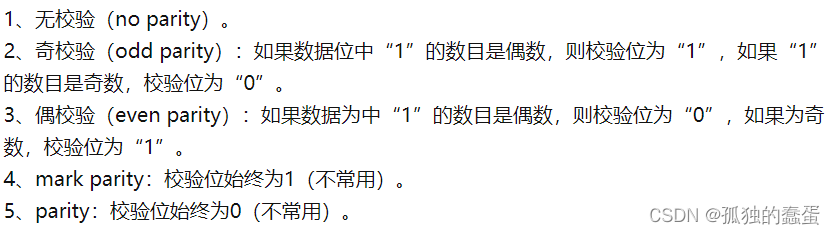

  • 奇偶校验位：计算数据位中“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验数据传送的正确性，校验方式：
  • 停止位：一个字符数据的结束标志。可以是1位、1.5位、2位的高电平。

 总之，使用UART串口协议传输数据时，需要规定双方的传输速率（波特率）一致，数据格式（起始位，数据位，奇偶校验为、停止位）也要保持一致。例如传递字符a时，字符a的一帧信息由起始位、数据位（字符a）、奇偶校验位（可选）、停止位组成。

串口相关的寄存器

串口数据缓冲寄存器（SUBF寄存器）：

  • SUBF寄存器有两个缓冲器，分别是只读寄存器和只写寄存器，写SBUF操作完待发送数据的加载，读SBUF操作获得已接收到的数据
  • 想要从SUBF寄存器读取数据时：char data = SBUF;
  • 想要向SUBF寄存器的写入数据时：SBUF = data;

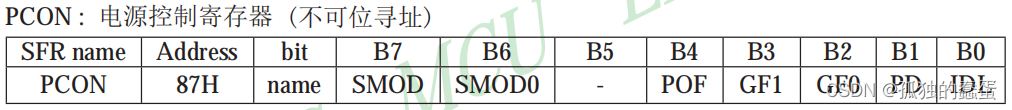

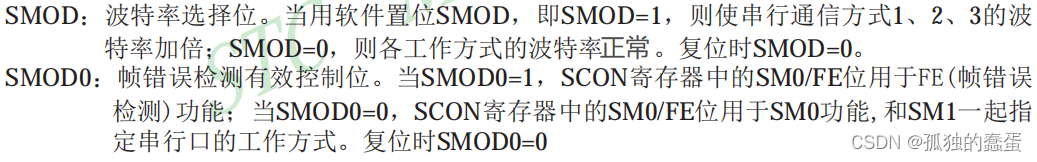

电源控制寄存器PCON


  •  LVDF（B5）：低电压检测标志位，同时也是低电压检测中断请求标志位

  • GF1、GF0：两个通用工作标志位，用户可以自由使用

  • PD：掉电模式设定位，PD=0：单片机处于正常工作状态，PD=1：单片机进入掉电模式可由外部中断或硬件复位模式唤醒，进入掉电模式后，外部晶振停振，CPU、定时器、串行口全部停止工作，只有外部中断工作。在该模式下，只有硬件复位和上电能够唤醒单片机。

  •  IDL：空闲模式设定位，IDL=0：单片机处于正常工作状态，IDL=1：单片机进入空闲（Idle）模式，除CPU不工作外，其余仍继续工作，在空闲模式下。

串行控制寄存器SCON

  •

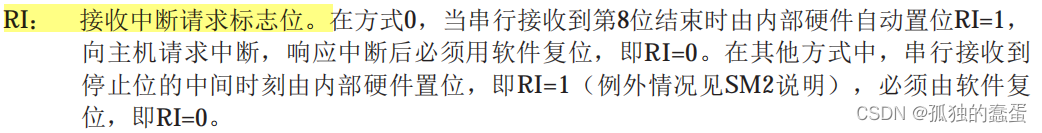

  • 对于位TI和位RI：

IE寄存器

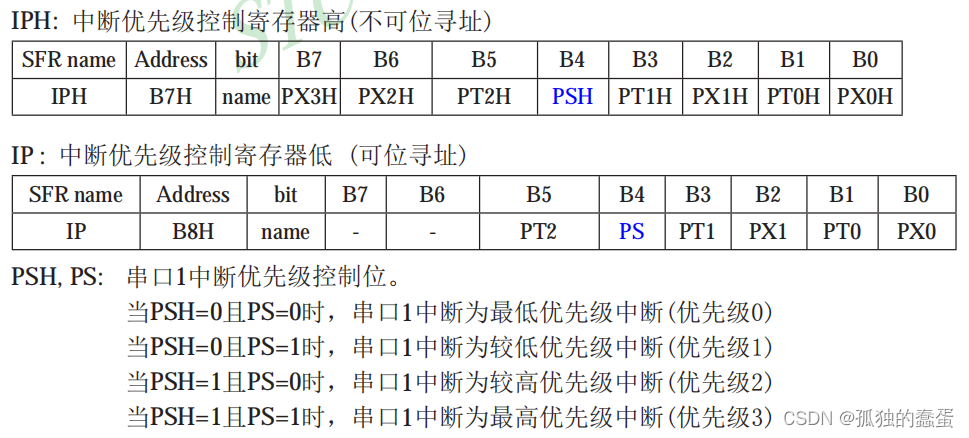

IP寄存器、IPH寄存器

串口的工作模式

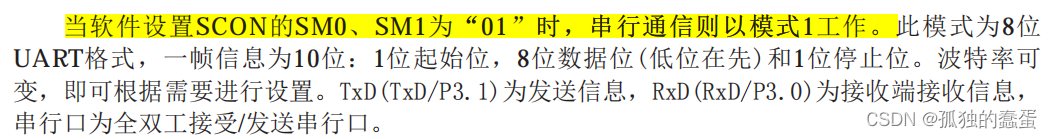

工作模式1：

  • 完成一帧信息的发送后，硬件置位TI，即TI = 1，向主机请求中断处理。
  • 完成一帧信息的接收后，会判断是否满足RI = 0以及SM2 = 0或接收到的停止位为1这两个条件，如果满足，则这帧信息装入SBUF寄存器，停止位进入SCON寄存器的RB8，然后硬件置位RI，即RI = 1。
  • 波特率可变：

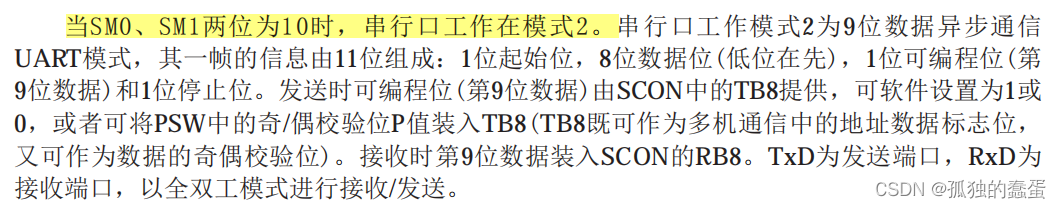

 工作模式2：

  •  完成一帧信息的发送后，硬件置位TI，即TI = 1，向主机请求中断处理。
  • 完成一帧信息的接收后，会判断是否满足RI = 0以及SM2 = 0，接收到的第9位数据位RB8 = 1或SM2 = 1，接收到的第9位数据位RB8 = 1这两个条件，如果满足，则这帧信息装入SBUF寄存器，停止位进入SCON寄存器的RB8，然后硬件置位RI，即RI = 1。
  • 波特率不可变：

 工作模式3：

  •  完成一帧信息的发送后，硬件置位TI，即TI = 1，向主机请求中断处理。
  • 完成一帧信息的接收后，会判断是否满足RI = 0以及SM2 = 0，接收到的第9位数据位RB8 = 1或SM2 = 1，接收到的第9位数据位RB8 = 1这两个条件，如果满足，则这帧信息装入SBUF寄存器，停止位进入SCON寄存器的RB8，然后硬件置位RI，即RI = 1。

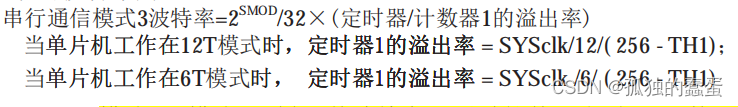

  • 波特率可变：

PC机串口调试助手（STC-ISP）发送字符o时让51单片机的蜂鸣器叫，发送字符c时让51单片机的蜂鸣器停止叫。

#include "reg52.h"
#include <intrins.h>

sfr AUXR = 0x8E;

sbit buzzer = P1^2;

char cmd;

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void uartInit()
{
	AUXR = 0x01;
	PCON &= 0x7F;  //配置波特率正常
	SCON = 0x50;  //配置串口选择工作方式1,允许串口接收数据

	//配置定时器1为8位自动重装模式
	TMOD &= 0x0F;
	TMOD |= 0x20;

	//给定时器1,9600波特率初值
	TH1 = 0xFD;  //定时器1初值
	TL1 = 0xFD;  //定时器1重装值

	ET1 = 0;  //不允许定时器1产生中断
	TR1 = 1;  //开启定时器1

	EA = 1;  //开启总中断
	ES = 1;  //开启串口中断

}

void sendByte(char mydata)
{
	SBUF = mydata;  //向串口发送一帧信息
	while(!TI);  //等待硬件置位
	TI = 0;  //TI软件清0
}

void sendString(char *str)
{
	while(*str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{
	buzzer = 1;
	uartInit();
	while(1){
		sendString("jiangxiaoya\r\n");  //发送心跳包，确保串口通信没有中断
		Delay1000ms();
	}
}

void myUart() interrupt 4
{
	//接收数据后，RI硬件置位产生的中断
	if(RI){
		RI = 0;  //RI软件清0
		cmd = SBUF;  //获取从pc端接收到的数据

		if(cmd == 'o'){
			buzzer = 0;
		}
		if(cmd == 'c'){
			buzzer = 1;
		}
	}

	//接收数据后，TI硬件置位产生的中断
	if(TI);
}

PC机串口调试助手（STC-ISP）发送字符串open时让51单片机的蜂鸣器叫，发送字符串close时让51单片机的蜂鸣器停止叫。

#include "reg52.h"
#include <intrins.h>

sfr AUXR = 0x8E;

sbit buzzer = P1^2;

char cmd[12] ;

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void uartInit()
{
	AUXR = 0x01;
	PCON &= 0x7F;  //配置波特率正常
	SCON = 0x50;  //配置串口选择工作方式1,允许串口接收数据

	//配置定时器1为8位自动重装模式
	TMOD &= 0x0F;
	TMOD |= 0x20;

	//给定时器1,9600波特率初值
	TH1 = 0xFD;  //定时器1初值
	TL1 = 0xFD;  //定时器1重装值

	ET1 = 0;  //不允许定时器1产生中断
	TR1 = 1;  //开启定时器1

	EA = 1;  //开启总中断
	ES = 1;  //开启串口中断

}

void sendByte(char mydata)
{
	SBUF = mydata;  //向串口发送一帧信息
	while(!TI);  //等待硬件置位
	TI = 0;  //TI软件清0
}

void sendString(char *str)
{
	while(*str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{
	buzzer = 1;
	uartInit();
	while(1){
		sendString("jiangxiaoya\r\n");  //发送心跳包，确保串口通信没有中断
		Delay1000ms();
	}
}

void myUart() interrupt 4
{
	static int i = 0;

	//接收数据后，RI硬件置位产生的中断
	if(RI){
		RI = 0;  //RI软件清0
		//获取从pc端接收到的数据
		cmd[i] = SBUF;
		i++;
		if(i == 12){
			i = 0;
		}

		//strstr():字符串包含函数，不包含返回NULL
		if(strstr(cmd,"en") != NULL){
			buzzer = 0;
			i = 0;
			memset(cmd,'\0',12);
		}
		if(strstr(cmd,"os") != NULL){
			buzzer = 1;
			i = 0;
			memset(cmd,'\0',12);
		}
	}

	//接收数据后，TI硬件置位产生的中断
	if(TI);
}

蓝牙模块HC-08

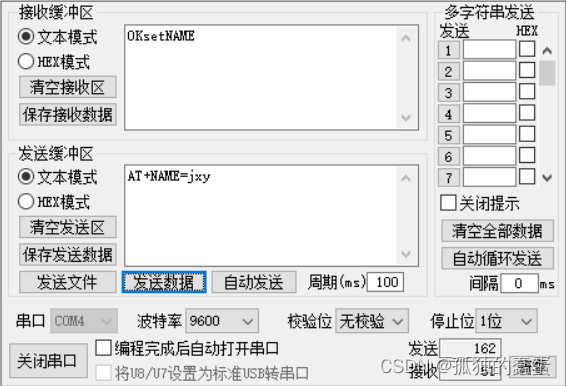

HC-08模块直接接线使用即可，可以使用STC-ISP软件发送AT指令：AT+NAME=名字，来修改蓝牙名字，跟STC-ISP里的串口助手使用方法一样。

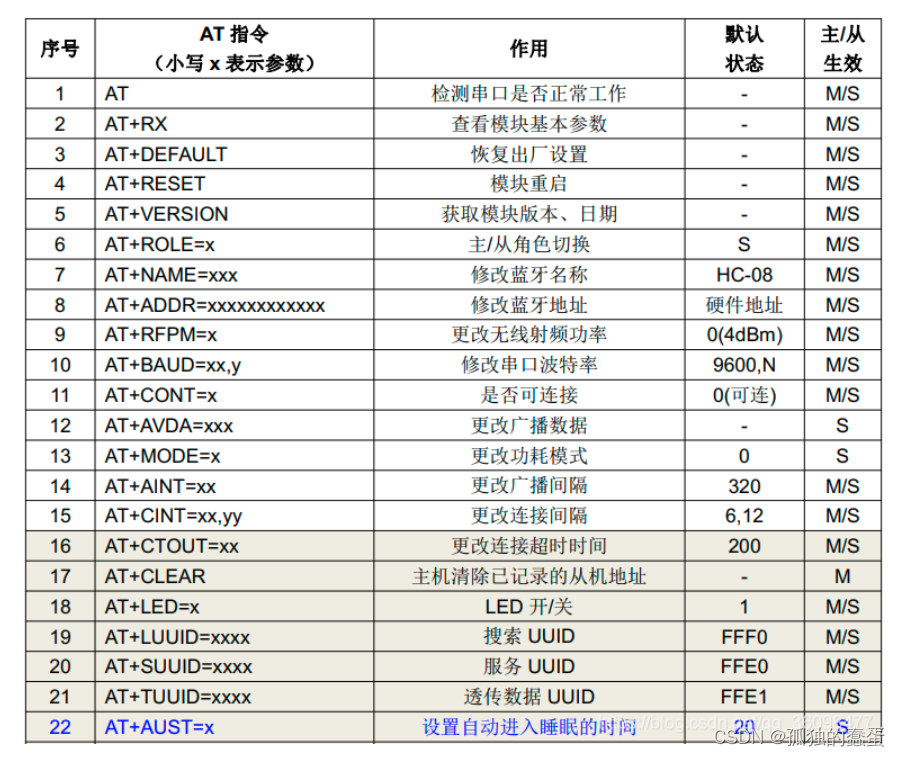

HC-08的AT指令

WiFi模块ESP8266

wifi模块通过usb转ttl接入pc端，通过安信可串口调试助手修改esp8266的波特率，让它跟单片机的通信速度保持一致。

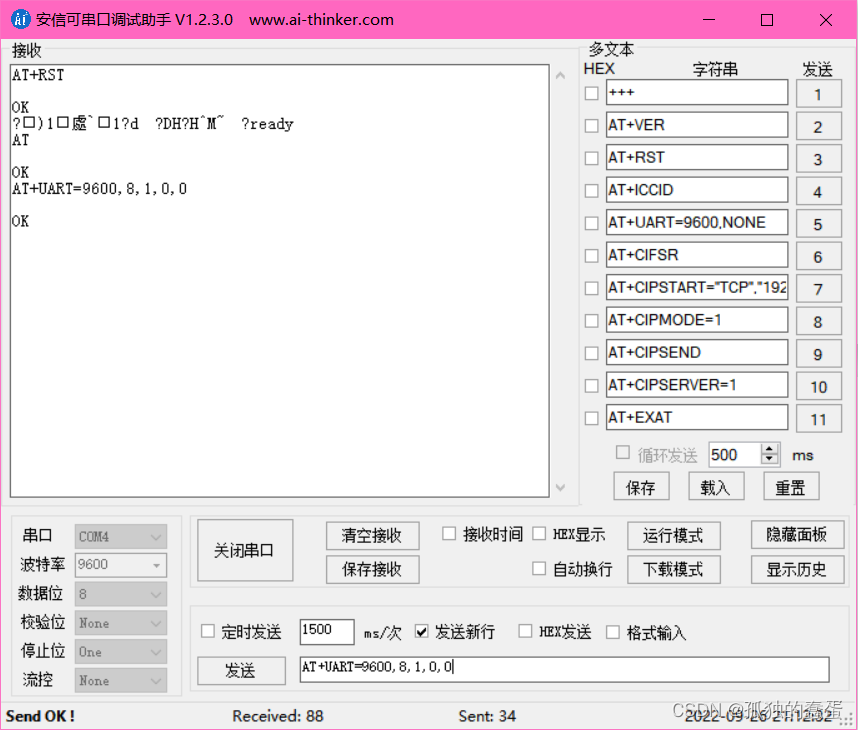

连接后发送AT指令修改esp8266波特率：

  •  AT+RST ，重启esp8266
  • AT ，检测esp8266的通信功能是否正常
  • AT+UART=9600,8,1,0,0 ，修改波特率

esp8266的上网模式：

配置WiFi模块作为客户端连入当前局域网

  • AT+CWMODE=1 ，配置esp8266为客户端
  • AT+CWJAP="WiFi名字","WiFi密码" ，esp8266连接WiFi
  • AT+CIFSR ，查看当前IP地址

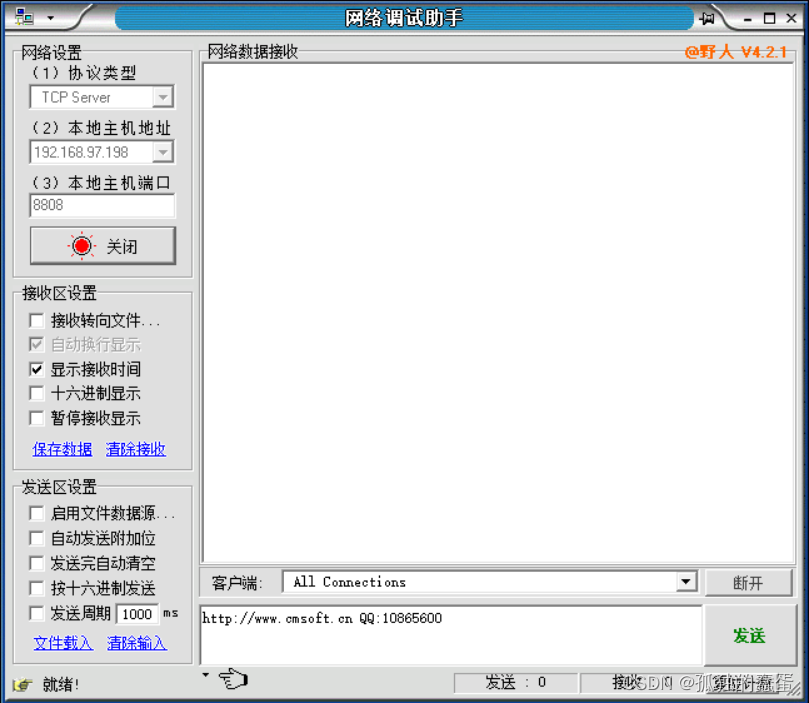

  • 架设TCP服务器，往期博文《Linux网络编程》有TCP服务器的源码


  • AT+CIPSTART="TCP","IP地址",端口号 ，esp8266作为客户端，连入当前IP地址架设的TCP服务器
  • AT+CIPMODE=1 ，开启透传模式
  • AT+CIPSEND ，出现>后可以与服务器互相传输数据
  • +++ ，退出透传模式

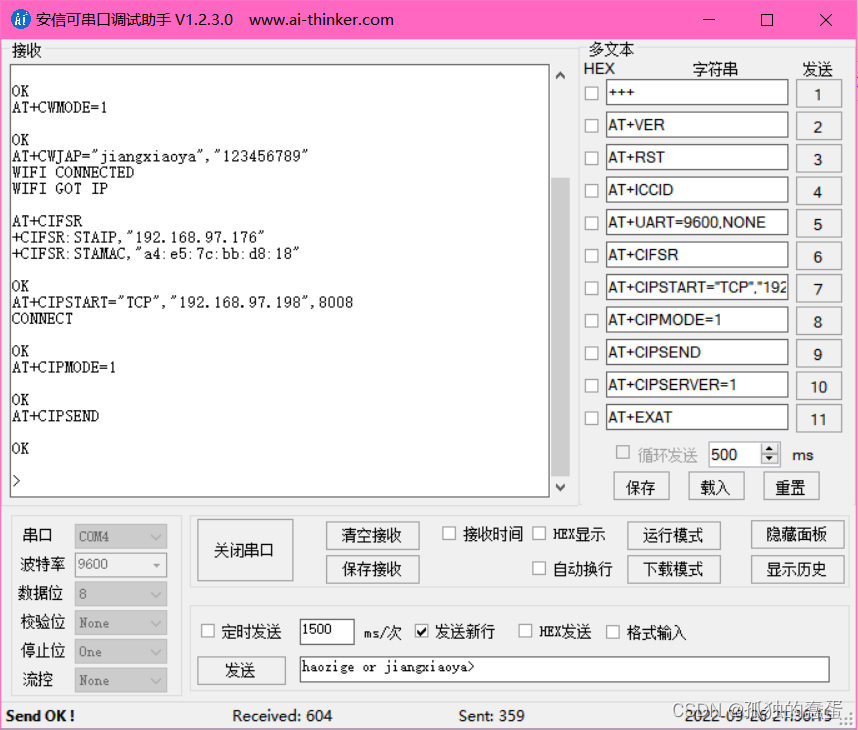

上述AT指令对应的响应

用51单片机使用esp8266作为客户端连入服务器

#include "reg52.h"
#include <intrins.h>
#include <string.h>

sfr AUXR = 0x8E;

sbit buzzer = P1^2;

char mybuf[24];

//相关AT指令
char RESET[] = "AT+RST\r\n";  //重启esp8266
code char LJWL[] = "AT+CWJAP=\"haozige\",\"123456789000\"\r\n";  //连接WiFi
code char LJFWQ[] = "AT+CIPSTART=\"TCP\",\"192.168.97.198\",8880\r\n";  //连接TCP服务器
char TCMS[] = "AT+CIPMODE=1\r\n";  //开启透传模式
char SJCS[] = "AT+CIPSEND\r\n";  //开启数据传输

int AT_OK_flag = 0;
int AT_CONNECT_NET_flag = 0;

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay5000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 36;
	j = 5;
	k = 211;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void uartInit()
{
	AUXR = 0x01;
	PCON &= 0x7F;  //配置波特率正常
	SCON = 0x50;  //配置串口选择工作方式1,允许串口接收数据

	//配置定时器1为8位自动重装模式
	TMOD &= 0x0F;
	TMOD |= 0x20;

	//给定时器1,9600波特率初值
	TH1 = 0xFD;  //定时器1初值
	TL1 = 0xFD;  //定时器1重装值

	ET1 = 0;  //不允许定时器1产生中断
	TR1 = 1;  //开启定时器1

	EA = 1;  //开启总中断
	ES = 1;  //开启串口中断

}

void sendByte(char mydata)
{
	SBUF = mydata;  //向串口发送一帧信息
	while(!TI);  //等待硬件置位
	TI = 0;  //TI软件清0
}

void sendString(char *str)
{
	while(*str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{
	int mark = 0;
	buzzer = 1;

	uartInit();

	Delay5000ms();  //等待esp8266上电

	sendString(LJWL);
	while(!AT_CONNECT_NET_flag);  //等待WiFi连接成功
	//while(!AT_OK);
	AT_OK_flag = 0;

	sendString(LJFWQ);
	while(!AT_OK_flag);  //等待esp8266连接TCP服务器
	AT_OK_flag = 0;

	sendString(TCMS);
	while(!AT_OK_flag);  //等待esp8266开启透传模式
	AT_OK_flag = 0;

	sendString(SJCS);
	while(!AT_OK_flag);  //等待esp8266与tcp开启数据传输

	while(1){
		sendString("jiangxiaoya\r\n");  //发送心跳包，确保串口通信没有中断
		Delay1000ms();
	}
}

void myUart() interrupt 4
{
	static int i = 0;
	char tmp;

	//接收数据后，RI硬件置位产生的中断
	if(RI){
		RI = 0;  //RI软件清0
		//获取从pc端接收到的数据
		tmp = SBUF;

		if(tmp == 'W' || tmp == 'O' || tmp == 'L' || tmp == 'F'){
			i = 0;
		}
		mybuf[i] = tmp;
		i++;

		//连接wifi成功后，esp8266会返回WIFI GT IP
		if(mybuf[0] == 'W' && mybuf[1] == 'I'){
			AT_CONNECT_NET_flag = 1;
			memset(mybuf,'\0',24);
		}

		//esp8266连接TCP服务器或者其他AT指令，esp8266会返回OK
		if(mybuf[0] == 'O' && mybuf[1] == 'K'){
			AT_OK_flag = 1;
			memset(mybuf,'\0',24);
		}

		//TCP服务器发送数据给esp8266的灯控指令
		//开
		if(mybuf[0] == "L" && mybuf[1] == "1"){
			buzzer = 0;
			memset(mybuf,'\0',24);
		}
		//关
		if(mybuf[0] == "L" && mybuf[1] == "2"){
			buzzer = 1;
			memset(mybuf,'\0',24);
		}

		//WiFi连接失败后，会返回FALL
		if(mybuf[0] == 'F' && mybuf[1] == 'A'){

			for(i=0;i<5;i++){
				buzzer = 0;
				Delay500ms();
				buzzer = 1;
				Delay500ms();
			}

			sendString(RESET);
			memset(mybuf,'\0',24);
		}

		if(i == 24){
			i = 0;
		}

	}

	//接收数据后，TI硬件置位产生的中断

	if(TI);
}

配置WiFi模块作为服务器

  • AT+CWMODE=2 ，配置esp8266为服务器
  • AT+CIPMUX=1 ，开启多路连接，允许多个客户端连接，0为单连接
  • AT+CIPSERVER=1 ，开启esp8266服务器（端口号为333）
  • 以该esp8266服务器的IP地址架设客户端，往期博文《Linux网络编程》有TCP客户端的源码
  • AT+CIPSEND=0,4 ，服务器往客户端发送4个字节数据

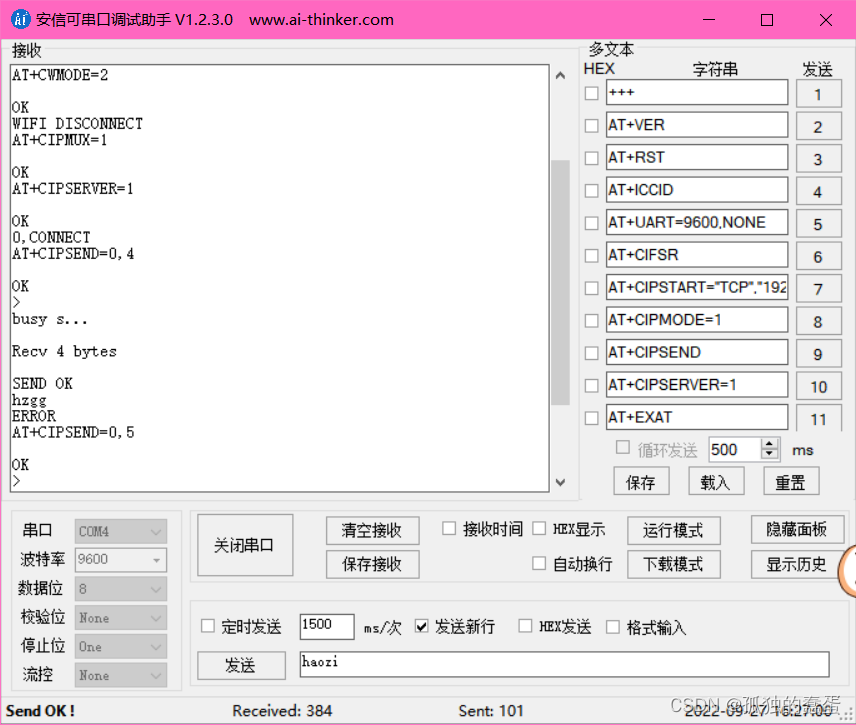

上述AT指令对应的响应

用51单片机使用esp8266架设服务器

#include "reg52.h"
#include <intrins.h>
#include <string.h>

sfr AUXR = 0x8E;

sbit buzzer = P1^2;

char mybuf[24];

//相关AT指令
char LYMS[] = "AT+CWMODE=2\r\n";  //配置esp8266为路由模式
char DLLJ[] = "AT+CIPMUX=1\r\n";  //配置esp8266多路连接
char JLFWQ[] = "AT+CIPSERVER=1\r\n";  //建立esp8266服务器
char FSSJ[] = "AT+CIPSEND=0,11\r\n";  //向客户端发送数据

char AT_OK_flag = 0;
char AT_CONNECT_NET_flag = 0;
char Client_Connect_Net_flag = 0;

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay5000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 36;
	j = 5;
	k = 211;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void uartInit()
{
	AUXR = 0x01;
	PCON &= 0x7F;  //配置波特率正常
	SCON = 0x50;  //配置串口选择工作方式1,允许串口接收数据

	//配置定时器1为8位自动重装模式
	TMOD &= 0x0F;
	TMOD |= 0x20;

	//给定时器1,9600波特率初值
	TH1 = 0xFD;  //定时器1初值
	TL1 = 0xFD;  //定时器1重装值

	ET1 = 0;  //不允许定时器1产生中断
	TR1 = 1;  //开启定时器1

	EA = 1;  //开启总中断
	ES = 1;  //开启串口中断

}

void sendByte(char mydata)
{
	SBUF = mydata;  //向串口发送一帧信息
	while(!TI);  //等待硬件置位
	TI = 0;  //TI软件清0
}

void sendString(char *str)
{
	while(*str != '\0'){
		sendByte(*str);
		str++;
	}
}

void main()
{
	int mark = 0;
	buzzer = 1;

	uartInit();

	Delay5000ms();  //等待esp8266上电

	sendString(LYMS);
	while(!AT_OK_flag);  //等待esp8266设置路由模式
	AT_OK_flag = 0;

	sendString(DLLJ);
	while(!AT_OK_flag);  //等待esp8266设置多路连接
	AT_OK_flag = 0;

	sendString(JLFWQ);
	while(!Client_Connect_Net_flag);  //等待esp8266建立服务器
	AT_OK_flag = 0;

	while(1){
		sendString(FSSJ);  //发送心跳包，确保串口通信没有中断
		Delay1000ms();
		Delay1000ms();
		sendString("jiangxiaoya");
		Delay1000ms();
		Delay1000ms();
	}
}

void myUart() interrupt 4
{
	static int i = 0;
	char tmp;

	//接收数据后，RI硬件置位产生的中断
	if(RI){
		RI = 0;  //RI软件清0
		//获取从pc端接收到的数据
		tmp = SBUF;

		if(tmp == 'W' || tmp == 'O' || tmp == 'L' || tmp == '0'){
			i = 0;
		}
		mybuf[i] = tmp;
		i++;

		//esp8266设置路由模式等其他AT指令，esp8266会返回OK
		if(mybuf[0] == 'O' && mybuf[1] == 'K'){
			AT_OK_flag = 1;
			memset(mybuf,'\0',24);
		}

		//esp8266建立服务器,esp8266会返回0,CONNECT
		if(mybuf[0] == '0' && mybuf[2] == 'C' ){
			Client_Connect_Net_flag = 1;
			memset(mybuf, '\0' , 24);
		}

		//esp8266服务器发送数据给客户端的灯控指令
		//开
		if(mybuf[0] == "L" && mybuf[1] == "1"){
			buzzer = 0;
			memset(mybuf,'\0',24);
		}
		//关
		if(mybuf[0] == "L" && mybuf[1] == "2"){
			buzzer = 1;
			memset(mybuf,'\0',24);
		}

		if(i == 24){
			i = 0;
		}

	}

	//接收数据后，TI硬件置位产生的中断

	if(TI);
}

4G模块EC03-DNC4

配置4G模块

  • 进入AT指令模式：不勾选新行发送指令 +++ 后，勾选新行任意发一条AT指令（不要发AT+REBT，该AT指令为重启4G模块）
  • AT+UARTEX ，查询当前4G模块的波特率
  • AT+UART=9600,NONE ，修改当前当前4G模块的波特率为9600
  • AT+HEARTINFO ， 查询当前心跳包的数据
  • AT+HEARTINFO=jiangxiaoya ，修改当前心跳包的数据
  • AT+HEARTM ，查询当前心跳包时间
  • AT+HEARTM=time ，修改当前心跳包的时间，心跳时间为1~65535s，0为关闭心跳包

  • 用本地IP地址架设TCP服务器，往期博文《Linux网络编程》有TCP服务器的源码

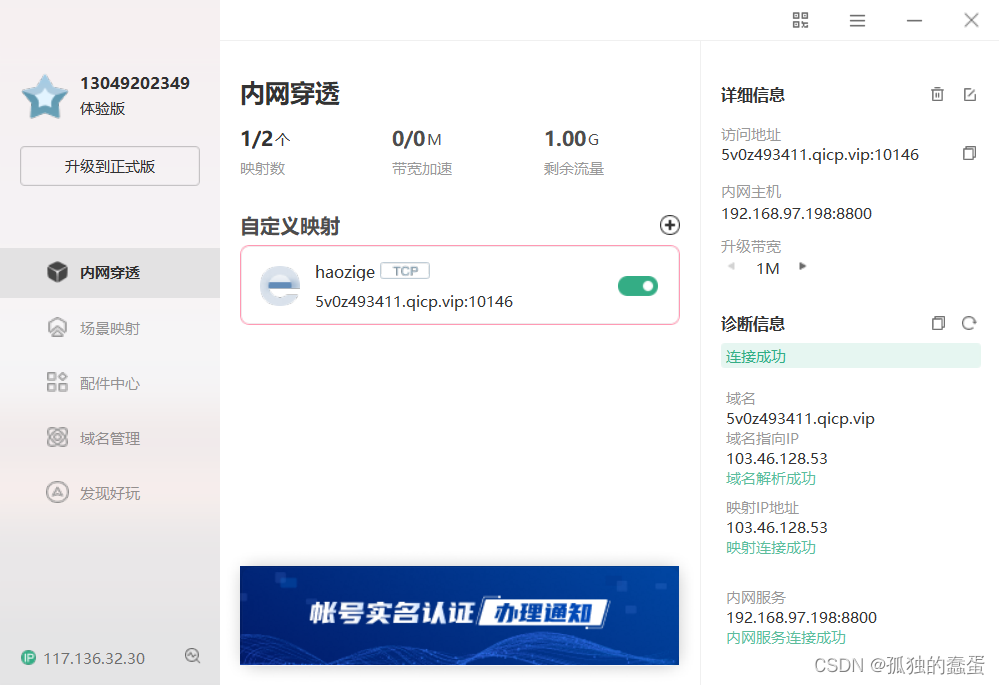

  • 借助花生壳软件，使用刚刚架设的服务器的IP地址和端口号进行内网穿透



  • 使用内网穿透映射的地址架设客户端（获取服务器的IP地址和端口号），往期博文《Linux网络编程》有TCP客户端的源码


  • 从架设的服务器任意发送一条信息到架设的客户端获取服务器的IP地址和端口号，来供4G模块使用（IP地址：103.46.128.53，端口号：10146）


  • AT+SOCK=TCPC,IP地址,端口号 ，连接架设的服务器，连接成功后，4G模块就会往架设的服务器发送心跳包，也就是说，架设的服务器能够与4G模块进行通信，且数据能通过串口交互到pc端的安信可调试助手，即能与单片机进行通信。

 4G模块与51单片机进行通信，发送字符串:open让蜂鸣器叫，发送字符串:close让蜂鸣器不叫

#include "reg52.h"
#include <intrins.h>
#include <string.h>

#define SIZE 12
sfr AUXR = 0x8e;
sbit buzzer = P1 ^ 2;

char cmd[SIZE];

void Delay1000ms() //@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k)
				;
		} while (--j);
	} while (--i);
}

void UartInit(void) // 9600bps@11.0592MHz
{
	PCON &= 0x7F; //波特率不倍速
	SCON = 0x50;  // 8位数据,可变波特率
	AUXR &= 0xBF; //定时器1时钟为Fosc/12,即12T
	AUXR &= 0xFE; //串口1选择定时器1为波特率发生器
	TMOD &= 0x0F; //清除定时器1模式位
	TMOD |= 0x20; //设定定时器1为8位自动重装方式
	TL1 = 0xFD;	  //设定定时初值
	TH1 = 0xFD;	  //设定定时器重装值
	ET1 = 0;	  //禁止定时器1中断
	TR1 = 1;	  //启动定时器1
	EA = 1;		  //允许总中断
	ES = 1;		  //允许串口中断
}

void main()
{
	buzzer = 1;

	UartInit();
	while(1);
}

void Uart_Handler() interrupt 4
{
	static int i = 0;
	char tmp;
	//接收数据后，RI硬件置位产生的中断
	if(RI){
		RI = 0;  //RI软件清0
		//获取从pc端接收到的数据
		tmp = SBUF;

		if(tmp == ':'){
			i = 0;
		}
		cmd[i++] = tmp;

		if(i == SIZE){
			i = 0;
		}

		if(cmd[0] == ':' && cmd[1] == 'o' && cmd[2] == 'p'){
			buzzer = 0;
			i = 0;
			memset(cmd, '\0', SIZE);
		}

		if(cmd[0] == ':' && cmd[1] == 'c' && cmd[2] == 'l'){
			buzzer = 1;
			i = 0;
			memset(cmd, '\0', SIZE);
		}
	}
	if(TI);
}

单片WiFixffxff0cxff051单片机单片机嵌入式硬件

有关51单片机之串口通信、WiFi模块、蓝牙模块、4G模块的更多相关文章

  1. ruby - 在 Ruby 中使用匿名模块 - 2

    假设我做了一个模块如下:m=Module.newdoclassCendend三个问题:除了对m的引用之外，还有什么方法可以访问C和m中的其他内容？我可以在创建匿名模块后为其命名吗(就像我输入“module...”一样)？如何在使用完匿名模块后将其删除，使其定义的常量不再存在？ 最佳答案 三个答案:是的，使用ObjectSpace.此代码使c引用你的类(class)C不引用m:c=nilObjectSpace.each_object{|obj|c=objif(Class===objandobj.name=~/::C$/)}当然这取决于

  2. ruby-on-rails - Ruby net/ldap 模块中的内存泄漏 - 2

    作为我的Rails应用程序的一部分，我编写了一个小导入程序，它从我们的LDAP系统中吸取数据并将其塞入一个用户表中。不幸的是，与LDAP相关的代码在遍历我们的32K用户时泄漏了大量内存，我一直无法弄清楚如何解决这个问题。这个问题似乎在某种程度上与LDAP库有关，因为当我删除对LDAP内容的调用时，内存使用情况会很好地稳定下来。此外，不断增加的对象是Net::BER::BerIdentifiedString和Net::BER::BerIdentifiedArray，它们都是LDAP库的一部分。当我运行导入时，内存使用量最终达到超过1GB的峰值。如果问题存在，我需要找到一些方法来更正我的代

  3. ruby-on-rails - Rails 应用程序之间的通信 - 2

    我构建了两个需要相互通信和发送文件的Rails应用程序。例如，一个Rails应用程序会发送请求以查看其他应用程序数据库中的表。然后另一个应用程序将呈现该表的json并将其发回。我还希望一个应用程序将存储在其公共(public)目录中的文本文件发送到另一个应用程序的公共(public)目录。我从来没有做过这样的事情，所以我什至不知道从哪里开始。任何帮助，将不胜感激。谢谢! 最佳答案 无论Rails是什么，几乎所有Web应用程序都有您的要求，大多数现代Web应用程序都需要相互通信。但是有一个小小的理解需要你坚持下去，网站不应直接访问彼此

  4. ruby-on-rails - 在混合/模块中覆盖模型的属性访问器 - 2

    我有一个包含模块的模型。我想在模块中覆盖模型的访问器方法。例如:classBlah这显然行不通。有什么想法可以实现吗？ 最佳答案 您的代码看起来是正确的。我们正在毫无困难地使用这个确切的模式。如果我没记错的话，Rails使用#method_missing作为属性setter，因此您的模块将优先，阻止ActiveRecord的setter。如果您正在使用ActiveSupport::Concern(参见thisblogpost)，那么您的实例方法需要进入一个特殊的模块:classBlah

  5. ruby - 当使用::指定模块时，为什么 Ruby 不在更高范围内查找类？ - 2

    我刚刚被困在这个问题上一段时间了。以这个基地为例:moduleTopclassTestendmoduleFooendend稍后，我可以通过这样做在Foo中定义扩展Test的类:moduleTopmoduleFooclassSomeTest但是，如果我尝试通过使用::指定模块来最小化缩进:moduleTop::FooclassFailure这失败了:NameError:uninitializedconstantTop::Foo::Test这是一个错误，还是仅仅是Ruby解析变量名的方式的逻辑结果？ 最佳答案 Isthisabug,or

  6. ruby - 获取模块中定义的所有常量的值 - 2

    我想获取模块中定义的所有常量的值:moduleLettersA='apple'.freezeB='boy'.freezeendconstants给了我常量的名字:Letters.constants(false)#=>[:A,:B]如何获取它们的值的数组，即["apple","boy"]？ 最佳答案 为了做到这一点，请使用mapLetters.constants(false).map&Letters.method(:const_get)这将返回["a","b"]第二种方式:Letters.constants(false).map{|c

  7. ruby - 模块嵌套代码风格偏好 - 2

    我的假设是moduleAmoduleBendend和moduleA::Bend是一样的。我能够从thisblog找到解决方案,thisSOthread和andthisSOthread.为什么以及什么时候应该更喜欢紧凑语法A::B而不是另一个，因为它显然有一个缺点？我有一种直觉，它可能与性能有关，因为在更多命名空间中查找常量需要更多计算。但是我无法通过对普通类进行基准测试来验证这一点。 最佳答案 这两种写作方法经常被混淆。首先要说的是，据我所知，没有可衡量的性能差异。(在下面的书面示例中不断查找)最明显的区别，可能也是最著名的，是你的

  8. ruby-on-rails - 使用 config.threadsafe 时从 lib/加载模块/类的正确方法是什么!选项？ - 2

    我一直致力于让我们的Rails2.3.8应用程序在JRuby下正确运行。一切正常，直到我启用config.threadsafe!以实现JRuby提供的并发性。这导致lib/中的模块和类不再自动加载。使用config.threadsafe!启用:$rubyscript/runner-eproduction'pSim::Sim200Provisioner'/Users/amchale/.rvm/gems/jruby-1.5.1@web-services/gems/activesupport-2.3.8/lib/active_support/dependencies.rb:105:in`co

  9. STM32读取串口传感器数据（颗粒物传感器，主动上传） - 2

    文章目录1.开发板选择*用到的资源2.串口通信（个人理解）3.代码分析（注释比较详细）1.主函数2.串口1配置3.串口2配置以及中断函数4.注意问题5.源码链接1.开发板选择我用的是STM32F103RCT6的板子，不过代码大概在F103系列的板子上都可以运行，我试过在野火103的霸道板上也可以，主要看一下串口对应的引脚一不一样就行了，不一样的就更改一下。*用到的资源keil5软件这里用到了两个串口资源，采集数据一个，串口通信一个，板子对应引脚如下：串口1，TX：PA9，RX：PA10串口2，TX：PA2，RX：PA32.串口通信（个人理解）我就从串口采集传感器数据这个过程说一下我自己的理解，

  10. C51单片机——实现用独立按键控制LED亮灭（调用函数篇） - 2

    说在前面这部分我本来是合为一篇来写的，因为目的是一样的，都是通过独立按键来控制LED闪灭本质上是起到开关的作用，即调用函数和中断函数。但是写一篇太累了，我还是决定分为两篇写，这篇是调用函数篇。在本篇中你主要看到这些东西！！！1.调用函数的方法（主要讲语法和格式）2.独立按键如何控制LED亮灭3.程序中的一些细节（软件消抖等）1.调用函数的方法思路还是比较清晰地，就是通过按下按键来控制LED闪灭，即每按下一次，LED取反一次。重要的是，把按键与LED联系在一起。我打算用K1来作为开关，看了一下开发板原理图，K1连接的是单片机的P31口，当按下K1时，P31是与GND相连的，也就是说，当我按下去时

随机推荐
