H3C华三链路聚合的原理及配置

那可不嘛 2023-04-08 原文

1.链路聚合的作用:

将多条物理链路捆绑在一起形成一条以太网逻辑链路,实现增加链路带宽的目的,同时这些捆绑在一起的链路通过相互动态备份,可以有效地提高链路的可靠性

2.聚合模式:

静态聚合:一旦配置好后,端口的选中/非选中状态就不会受网络环境的影响,比较稳定

动态聚合:通过LACP协议实现,能够根据对端和本端的信息调整端口的选中/非选中状态,比较灵活

3.静态聚合的工作机制

⑴参考端口的选举:用来选择聚合成员端口的标准端口;

优先级->全双工/高速率->全双工/低速率->半双工/高速率->半双工/低速率的优先次序,若优先级相同则选择端口号最小的的端口

⑵确定成员端口状态为选中端口

①端口要处于up状态

②端口的操作key和属性类配置与参考端口要相同

③聚合组中候选端口的数量没有超过上限

*操作key:用于选择链路聚合成员端口的配置信息,由参考端口的第二类配置生成,第二类配置与操作Key一致,端口才能被选中

*属性类配置:包括速率、双工模式、链路状态(UP/DOWN)这三项配置,速率和双工模式会参与参考端口选举,链路状态会影响成员端口是否被选中

*端口的第一类配置:不参与操作Key计算的配置信息;例如:MVRP、MSTP等

*端口的第二类配置:参与操作Key计算的配置信息;例如:Vlan配置、端口类型、QinQ、Mac地址学习配置

4.动态聚合的工作机制

⑴参考端口的选举:用来选择聚合成员端口的标准端口;

设备ID越小的优先,设备ID=LACP优先级+MAC地址(LACP优先级默认为32768),如果优先级相同再比较其系统MAC地址,MAC地址越小其设备ID越小

聚合端口ID小的优先,端口ID=端口优先级+端口编号(端口优先级默认为32768)

⑵确定成员端口状态为选中端口

①端口要处于up状态

②端口的操作key和属性类配置与参考端口要相同

③聚合组中候选端口的数量没有超过上限

5.静态聚合的配置

⑴组网图

                        ​​​​​​​        ​​​​​​​

⑵配置步骤

①配置S1

# 创建二层聚合接口1

[S1] interface bridge-aggregation 1

[S1-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2加入到聚合组1中。

[S1] interface gigabitethernet 1/0/1

[S1-GigabitEthernet1/0/1] port link-aggregation group 1

[S1-GigabitEthernet1/0/1] quit

[S1] interface gigabitethernet 1/0/2

[S1-GigabitEthernet1/0/2] port link-aggregation group 1

[S1-GigabitEthernet1/0/2] quit

②配置S2

# 创建二层聚合接口1

[S2] interface bridge-aggregation 1

[S2-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2加入到聚合组1中。

[S2] interface gigabitethernet 1/0/1

[S2-GigabitEthernet1/0/1] port link-aggregation group 1

[S2-GigabitEthernet1/0/1] quit

[S2] interface gigabitethernet 1/0/2

[S2-GigabitEthernet1/0/2] port link-aggregation group 1

[S2-GigabitEthernet1/0/2] quit

⑶验证配置

# 查看S1上所有聚合组的详细信息

以上信息表明,聚合模式为:静态模式,端口状态为选中端口

6.动态聚合的配置

⑴组网图



⑵配置步骤

①配置S3

# 创建二层聚合接口1,并配置该接口为动态聚合模式。

[S3] interface bridge-aggregation 1

[S3-Bridge-Aggregation1] link-aggregation mode dynamic

[S3-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/3和GigabitEthernet1/0/4加入到聚合组1中。

[S3] interface gigabitethernet 1/0/3

[S3-GigabitEthernet1/0/1] port link-aggregation group 1

[S3-GigabitEthernet1/0/1] quit

[S3] interface gigabitethernet 1/0/4

[S3-GigabitEthernet1/0/2] port link-aggregation group 1

[S3-GigabitEthernet1/0/2] quit

②配置S4

# 创建二层聚合接口1,并配置该接口为动态聚合模式。

[S4] interface bridge-aggregation 1

[S4-Bridge-Aggregation1] link-aggregation mode dynamic

[S4-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/3和GigabitEthernet1/0/4加入到聚合组1中。

[S4] interface gigabitethernet 1/0/3

[S4-GigabitEthernet1/0/1] port link-aggregation group 1

[S4-GigabitEthernet1/0/1] quit

[S4] interface gigabitethernet 1/0/4

[S4-GigabitEthernet1/0/2] port link-aggregation group 1

[S4-GigabitEthernet1/0/2] quit

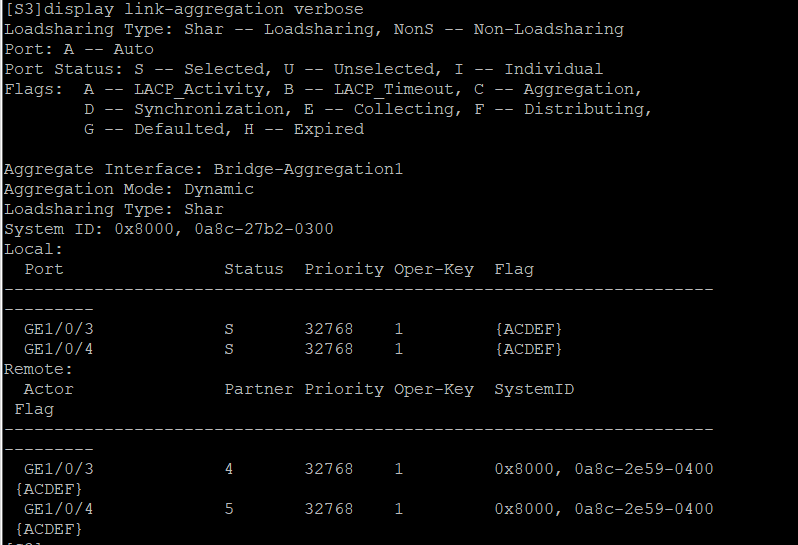

⑶验证配置
