计算机网络实验二 路由器的配置和静态路由

D之光 2023-08-03 原文

实验二 路由器的配置和静态路由

一、实验目的：

  • 掌握设备系统参数的配置方法
  • 掌握配置路由器接口IP地址的方法
  • 掌握测试两台直连路由器连通性的方法
  • 掌握静态路由以及静态备份路由的配置方法
  • 掌握测试静态路由连通性的方法

二、实验环境

  • 配置网卡的计算机。
  • 华为eNSP模拟软件。
  • 交换机与路由器。

三、实验内容

  • 掌握路由器的基本配置方法
  • 配置静态路由
  • 配置静态备份路由

四、实验步骤

1、路由器的基本配置

1).实验拓扑图

2).启动路由器
3).基本配置：

  • 视图切换：

    • 进入系统视图（system-view）
sys
进入某个接口视图（以g0/0/0口为例，interface GigabyteEthernet 0/0/0）
int g0/0/0

  • 在系统中输入命令时，问号是通配符，可以查看命令细节。

    • [Huawei]sys?
  sysname
 [Huawei]interface ?
  Atm-Bundle        Atm-Bundle interface
  Atm-Trunk         Atm-Trunk interface
  Bridge-if         Bridge-if interface
  Cpos-Trunk        Cpos-Trunk interface

  • Tab键自动联想并补全命令的快捷键。

    • 例：
[Huawei]interface gi
[Huawei]interface GigabitEthernet
4).配置路由器

  • 双击设备进入配置页面，显示用户视图。

  • 查看路由器的软件版本与硬件信息。

    <Huawei>dis ver
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.130 (AR1200 V200R003C00)
Copyright (C) 2011-2012 HUAWEI TECH CO., LTD

  • 进入系统视图：

    <Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]

  • 修改设备名称：

    [Huawei]sysname R1
[R1]

  • 配置接口IP地址和描述信息：

    [R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.0.12.1 24
[R1-GigabitEthernet0/0/0]ip ad 10.0.12.1 24

  • 执行display interface命令查看接口信息。

    [R1]dis int g0/0/0
显示所有接口的IP地址和状态：
[R1]dis ip int b

[R1]display interface GigabitEthernet
GigabitEthernet0/0/0 current state : DOWN
Line protocol current state : DOWN
Description:HUAWEI, AR Series, GigabitEthernet0/0/0 Interface
Route Port,The Maximum Transmit Unit is 1500
Internet Address is 10.0.12.1/24
......
接口未启动

[R1-GigabitEthernet0/0/0]display interface GigabitEthernet
GigabitEthernet0/0/0 current state : UP
Line protocol current state : UP
Last line protocol up time : 2022-05-18 16:48:56 UTC-08:00
Description:HUAWEI, AR Series, GigabitEthernet0/0/0 Interface
Route Port,The Maximum Transmit Unit is 1500
Internet Address is 10.0.12.1/24
接口启动

  • 配置R2上GigabitEthernet 0/0/0接口的IP地址与描述信息。

    <Huawei>sys
[Huawei]sysname R2
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.0.12.2 24

  • 测试R1和R2间的连通性。

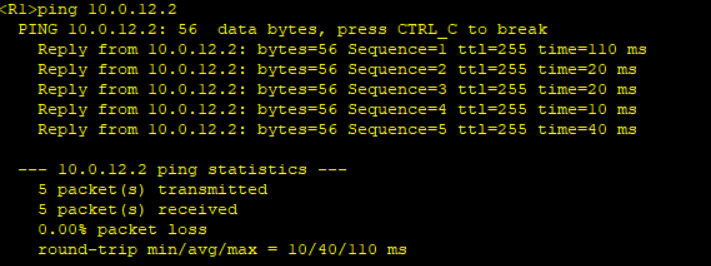

    [R1]ping 10.0.12.2

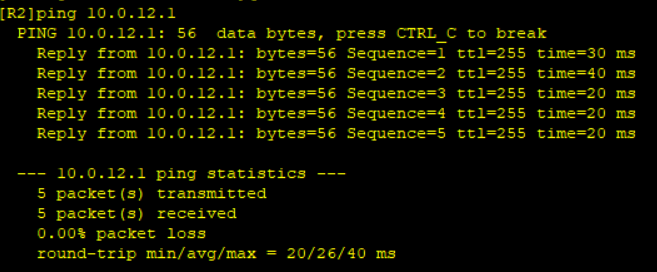

[R2]ping 10.0.12.1

2.静态路由的配置

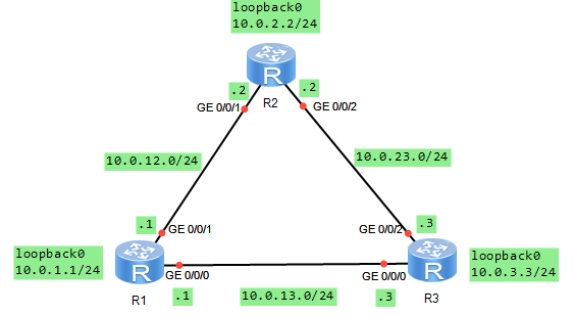

(1)实验拓扑结构

(2)在R1、R2和R3上分别配置设备名称和IP地址。
  • 环回地址：虚拟的一个地址，可以收发数据，不用自己搭建pc，用来做网络测试，可以有很多环回地址
# 一、配置3个路由器的各个接口的IP地址
### 路由器R1：
进入系统视图：
sys
修改路由器名称：
[Huawei]sys R1
关闭信息中心显示：
[R1]undo info en
进入g0/0/0接口：
[R1]int g0/0/0
配置g0/0/0接口的IP地址10.0.13.1：
[R1-GigabitEthernet0/0/0]ip ad 10.0.13.1 24
退出g0/0/0接口：
[R1-GigabitEthernet0/0/0]q
进入g0/0/1接口：
[R1]int g0/0/1
配置g0/0/1接口的IP地址10.0.12.1：
[R1-GigabitEthernet0/0/1]ip ad 10.0.12.1 24
退出g0/0/1接口：
[R1-GigabitEthernet0/0/1]q
进入环回口loopback0接口：
[R1]int loop0
配置loopback0接口的IP地址10.0.1.1：
[R1-LoopBack0]ip ad 10.0.1.1 24
退出环回口loopback0接口：
[R1-LoopBack0]q

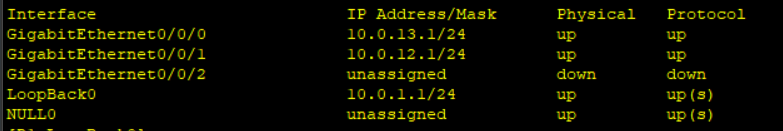

显示所有接口的IP地址和状态：
[R1]dis ip int b


### 路由器R2：
sys
[Huawei]sys R2
[R2]undo info en
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip ad 10.0.12.2 24
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip ad 10.0.23.2 24
[R2-GigabitEthernet0/0/2]q
[R2]int loop0
[R2-LoopBack0]ip ad 10.0.2.2 24
[R2-LoopBack0]q
[R2]dis ip int b

### 路由器R3：
sys
[Huawei]sys R3
[R3]undo info en
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip ad 10.0.13.3 24
[R3-GigabitEthernet0/0/0]q
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip ad 10.0.23.3 24
[R3-GigabitEthernet0/0/2]q
[R3]int loop0
[R3-LoopBack0]ip ad 10.0.3.3 24
[R3-LoopBack0]dis ip int b
  • dis ip int b 检查配置情况。
    • dis ip int b [display ip interface brief]
    • display current-configuration

  • 测试各个路由器之间是否连通？

    • 连通

  • 测试结果中，R2是否能与目的网络10.0.13.0/24、10.0.3.0/24连通？为什么？

    • 不能,路由表没有到达这两个网络的信息

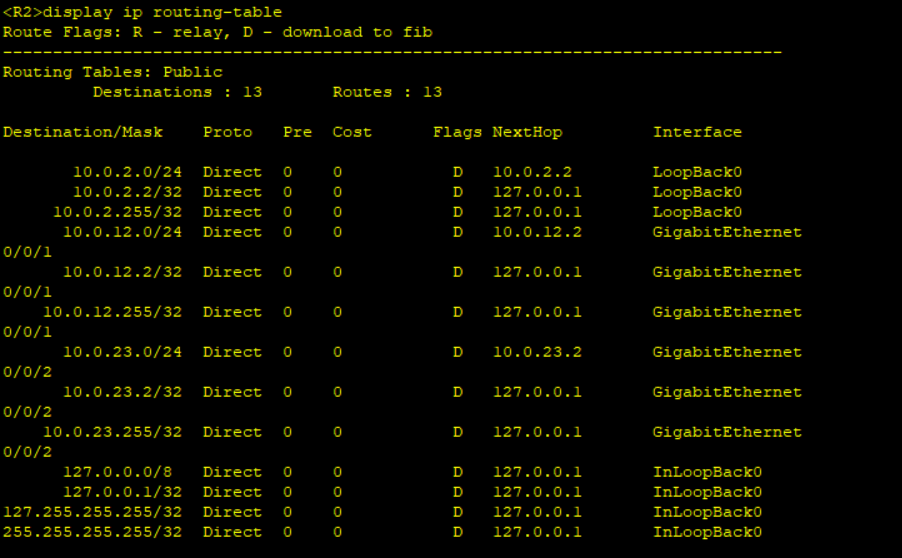

  • 在R2上执行display ip routing-table查看路由表的变化，分析测试结果。
    R2的路由表包括哪些信息？

    • 到达相连接网络的路由信息
    • R2的路由表中只有直连路由，没有到目的网络10.0.13.0/24、10.0.3.0/24的路由。

[R2]dis ip rou
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
目的网络地址/掩码   协议  优先级 度量   路由标记 下一跳路由器IP地址 接口

       10.0.2.0/24  Direct  0    0           D   10.0.2.2        LoopBack0
Direct：直连，优先级=0（最高），度量=0（最小），下一跳路由器IP地址：R2自己的接口地址，接口：自己的LoopBack0

      10.0.12.0/24  Direct  0    0           D   10.0.12.2       GigabitEthernet0/0/1
Direct：直连，优先级=0（最高），度量=0（最小），下一跳路由器IP地址：R2自己的接口地址，接口：自己的GigabitEthernet0/0/1

      10.0.23.0/24  Direct  0    0           D   10.0.23.2       GigabitEthernet0/0/2
Direct：直连，优先级=0（最高），度量=0（最小），下一跳路由器IP地址：R2自己的接口地址，接口：自己的GigabitEthernet0/0/2

结果表明：R2的路由表中只有直连路由，没有到目的网络10.0.13.0/24、10.0.3.0/24的路由。
(3)在R2上配置静态路由：(目的网络地址、掩码、下一跳路由器的IP地址)
配置静态路由方法：
ip route-static 目的网络地址 掩码 下一跳路由器的相邻接口IP地址
配置到目的网络10.0.13.0/24、10.0.3.0/24的路由（下一跳是R3）：
[R2]ip rou 10.0.13.0 24 10.0.23.3
[R2]ip rou 10.0.3.0 24 10.0.23.3
显示路由表（增加到目的网络10.0.13.0/24、10.0.3.0/24的静态路由）
[R2]dis ip rou
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
       10.0.2.0/24  Direct  0    0           D   10.0.2.2        LoopBack0
       10.0.3.0/24  Static  60   0          RD   10.0.23.3       GigabitEthernet0/0/2
Static：静态，优先级=60，度量=0，下一跳路由器IP地址：10.0.23.3=R3的相邻接口地址，接口：自己的GigabitEthernet0/0/2
      10.0.12.0/24  Direct  0    0           D   10.0.12.2       GigabitEthernet0/0/1
      10.0.13.0/24  Static  60   0          RD   10.0.23.3       GigabitEthernet0/0/2
Static：静态，优先级=60，度量=0，下一跳路由器IP地址：10.0.23.3=R3的相邻接口地址，接口：自己的GigabitEthernet0/0/2
      10.0.23.0/24  Direct  0    0           D   10.0.23.2       GigabitEthernet0/0/2
(4)配置备份静态路由
  • 防止某个路由器损坏导致网络断掉
正常情况：R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2与R3间的链路传输
备份路由：R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2-R1-R3的链路传输

配置备份路由方法：
ip route-static 目的网络地址 掩码 下一跳路由器的相邻接口IP地址 preference 优先级值

在路由器R1上：
配置R1到网络10.0.3.0的静态路由（下一跳是R3）：
[R1]ip rou 10.0.3.0 24 10.0.13.3

在路由器R2上：
配置R2到网络10.0.13.0和10.0.3.0的备份静态路由，优先级为80（下一跳是R1）：
[R2]ip rou 10.0.13.0 24 10.0.12.1 pre 80
[R2]ip rou 10.0.3.0 24 10.0.12.1 pre 80

在路由器R3上（回程路由）：
配置R3到网络10.0.12.0的静态路由（下一跳是R1）：
[R3]ip rou 10.0.12.0 24 10.0.13.1

在R2上显示路由表，观察到网络10.0.13.0和10.0.3.0的路由：
[R2]dis ip rou
跟踪到网络10.0.13.0和10.0.3.0的路由：
[R2]tracert 10.0.13.3
[R2]tracert 10.0.3.3
结果表明：
(请说明R2的路由表中有哪些路由信息？是否包括备份路由？为什么？)
1、未出现备份路由
2、正常情况R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2与R3间的链路传输
(5)验证备份静态路由
  • 关闭R2的G0/0/2接口，模拟R2与R3间的链路发生故障，然后查看IP路由表的变化。
关闭R2的g0/0/2接口，模拟故障：
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]shut
[R2-GigabitEthernet0/0/2]q
显示路由表，观察到网络10.0.13.0和10.0.3.0的路由（观察路由的变化）：
[R2]dis ip rou
跟踪到网络10.0.13.0和10.0.3.0的路由（观察路由的变化）：
[R2]tracert 10.0.13.3
[R2]tracert 10.0.3.3

问题：配置备份路由之后，R2与网络10.0.13.3和10.0.3.3之间交互的数据通过哪条链路传输？
结果表明：出现备份路由R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2-R1-R3的链路传输
(6)保存配置
点击保存按钮，将拓扑文件保存到指定文件夹中。然后在每台网络设备中保存配置。
例如：在路由器R1上
首先退回用户视图：
[R1]q
然后保存配置：
<R1>save
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y
Now saving the current configuration to the slot 17.
Apr 20 2020 11:45:29-08:00 Huawei %%01CFM/4/SAVE(l)[1]:The user chose Y when deciding whether to save the configuration to the device.
Save the configuration successfully.
<R1>
注意：在每个路由器上进行相同的操作。
