前言

  4G模块主要利用于无线上网和通话功能的移动设备，或者用以没有WIFI或者以太网的地方；这篇文章主要以广和通NL668为例，讲述调试4G上网过程，通话功能暂时不讲；4G上网模块一般是以USB接口呈现，所以也是个热插拔设备；

一、Kernel调试

1. 查看系统是否支持该4G NL668模块
  ls /dev/ttyUSB*
  看下是否有相对应的节点：
  没有找到设备虚拟串口节点，说明底层驱动需要移植NL668模块驱动，实际上是添加该模块的PID和VID，该模块走的是欢迎大家访问USB接口；
2.底层驱动调试
（1）第一步当然是找4G模块供应商提供一份调试资料和对应系统使用的RIL库；
（2）根据驱动一直的文档《Fibocom_RIL集成指南_Android_V2.2.pdf》进行调试；
（3）添加广和通NL668模块的PID和VID

路径：kernel/drivers/usb/serial/option.c
static const struct usb_device_id option_ids[] = {
+ 	{ USB_DEVICE(0x1508, 0x1001) }, /* Fibocom NL668 */

（4）过滤机制
  Android 11系统自带过滤机制，特殊情况下需要另行添加。
（5）配置串口驱动的Linux内核
  a，执行cd kernel命令，进入内核根目录。
  b，执行make menuconfig命令。
  c，在弹出来的界面中依次选择：Device Drivers > USB support > USB Serial Converter support。



  d，选中如下USB driver for GSM and CDMA modems组件后，保存推出。

  注意：关于Linux 内核配置以客户系统配置规则为准，本文描述的方法仅供参考。
（6）DTS配置，RM310的参考配置。

../../../dts/rockchip/rk**.dtsi:
rk_modem: rk-modem {
	compatible="4g-modem-platdata";
	pinctrl-names = "default";
	pinctrl-0 = <&lte_vbat &lte_power_en &lte_reset>;
	4G,vbat-gpio = <&gpio4 RK_PD0 GPIO_ACTIVE_HIGH>;
	4G,power-gpio = <&gpio4 RK_PC6 GPIO_ACTIVE_LOW>;
	4G,reset-gpio = <&gpio4 RK_PD4 GPIO_ACTIVE_LOW>;
	status = "okay";
 };

（7）4G模块的驱动控制，可以参考RM310。

kernel/drivers/net/lte/lte_rm310.c

（8）配置kernel支持ECM 网卡方式和模块交互（推荐使用 ECM 驱动）；
  修改内核配置选项：

CONFIG_USB_NET_DRIVERS=y
CONFIG_USB_USBNET=y
CONFIG_NETDEVICES=y
CONFIG_USB_NET_CDCETHER=y

    模块连接到目标板，主机会枚举出一个 ethx 的网络设备。RM310 模块，可以自动拨号上网，自动注册网络，并附着 PDP 业务。
3.设备加载检测

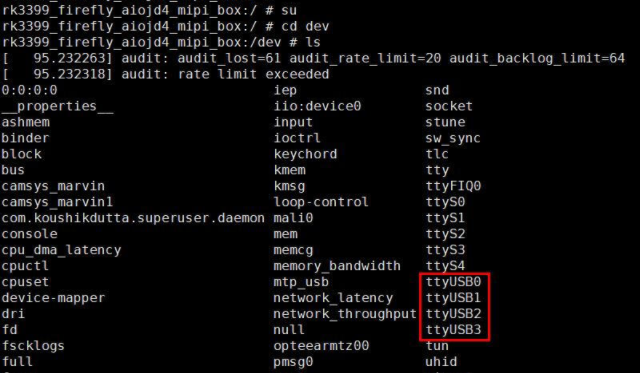

  NL668 4G 模块，PID:0x1508，VID:0x1001。模块成功上电后，枚举出 ttyUSB0~ttyUSB3，用于调试口、AT 口、上网口。拨号后，生成 lte0 网口设备。若加载成功，会有以下内容返回。
  ls /dev/  或者  ls /dev/yytUSB*

二、Android层调试

1.在引入新库之前先将RK源码中，系统启动时启动RILD的进程关闭

--- a/hardware/ril/rild/init.rc
+++ b/hardware/ril/rild/init.rc

-service vendor.ril-daemon /vendor/bin/hw/rild
-    class main
-    user radio
-    group radio cache inet misc audio log readproc wakelock
-    capabilities BLOCK_SUSPEND NET_ADMIN NET_RAW

2.添加NL668模块的RIL库和相关组件，以及存放位置
  需要模组厂提供RIL库libreference-ril.so，另外需组件chat、ip-down、ip-up。若模组厂只提供RIL库，其余组件可使用RK自带的组件。
  注意：因为RK源码会编译生成RIL库，库名字也是libreference-ril.so，因此需要将模组厂的库修改名字：libreference-ril-nl668.so。
  存放位置：（一般存放位置，也可自行选择目录，最终也是拷贝到out目录下）

vendor/rockchip/common/phone/bin/chat
vendor/rockchip/common/phone/etc/ppp/ip-down
vendor/rockchip/common/phone/etc/ppp/ip-up
vendor/rockchip/common/phone/lib/libreference-ril-nl668.so

3.RIL库和相关组件，配置到编译文件中

--- a/vendor/rockchip/common/phone/phone.mk
+++ b/vendor/rockchip/common/phone/phone.mk

 CUR_PATH := vendor/rockchip/common

 #########################################################
 #   3G Dongle SUPPORT
 #########################################################
- PRODUCT_COPY_FILES += \
-    $(CUR_PATH)/phone/etc/ppp/ip-down:system/etc/ppp/ip-down \
-    $(CUR_PATH)/phone/etc/ppp/ip-up:system/etc/ppp/ip-up \
-    $(CUR_PATH)/phone/etc/ppp/ip-down:system/etc/ppp/ip-down \
-    $(CUR_PATH)/phone/etc/ppp/ip-up:system/etc/ppp/ip-up \
-    $(CUR_PATH)/phone/etc/ppp/call-pppd:system/etc/ppp/call-pppd \
-    $(CUR_PATH)/phone/etc/operator_table:system/etc/operator_table

+PRODUCT_COPY_FILES += \
+    $(CUR_PATH)/phone/etc/ppp/ip-down:system/etc/ppp/ip-down \
+    $(CUR_PATH)/phone/etc/ppp/ip-up:system/etc/ppp/ip-up \
+    $(CUR_PATH)/phone/etc/ppp/call-pppd:system/etc/ppp/call-pppd \
+    $(CUR_PATH)/phone/etc/operator_table:system/etc/operator_table \
+	 $(CUR_PATH)/phone/lib/libreference-ril-nl668.so:vendor/lib64/libreference-ril-nl668.so

4.radio配置
（1）库和组件加载好后，需要启动ril-daemon服务，可以在hardware/ril/rild/init.rc指定，

--- a/hardware/ril/rild/init.rc
+++ b/hardware/ril/rild/init.rc

-service vendor.ril-daemon /vendor/bin/hw/rild
-    class main
-    user radio
-    group radio cache inet misc audio log readproc wakelock
-    capabilities BLOCK_SUSPEND NET_ADMIN NET_RAW
+service ril-daemon /vendor/bin/hw/rild -l /vendor/lib64/libreference-ril-nl668.so -- -d /dev/ttyUSB0
+    class main
+    socket rild stream 660 root radio
+    socket rild-debug stream 660 radio system
+    user root
+    group radio cache inet misc audio sdcard_rw log

  也可以在/device/rockchip/目录指定：

- rild.libpath=/system/lib/libril-rk29-dataonly.so \
- rild.libargs=-d /dev/ttyACM0 \
+ vendor.rild.libpath=/vendor/lib64/libreference-ril-nl668.so \
+ vendor.rild.libargs=-d /dev/ttyUSB0 \

（2）配置使用网络类型和指定的RIL库

--- a/device/rockchip/rk356x/device.mk
+++ b/device/rockchip/rk356x/device.mk

PRODUCT_PROPERTY_OVERRIDES += \
          ro.ril.ecclist=112,911 \
          ro.opengles.version=196610 \
          wifi.interface=wlan0 \
+         rild.libpath=/vendor/lib64/libreference-ril-nl668.so \
+         rild.libargs=-d /dev/ttyUSB0 \
          ro.audio.monitorOrientation=true \
          debug.nfc.fw_download=false \
          debug.nfc.se=false \

5.打开BOARD_HAS_RK_4G_MODEM开关
  打开BOARD_HAS_RK_4G_MODEM开关，是系统开启4G服务功能。

--- a/device/rockchip/common/BoardConfig.mk
+++ b/device/rockchip/common/BoardConfig.mk

#for rk 4g modem
-BOARD_HAS_RK_4G_MODEM ?= false
+BOARD_HAS_RK_4G_MODEM ?= true

6.拨号方式
  根据模组厂提供的文档，修改拨号方式。

PRODUCT_PROPERTY_OVERRIDES += \
    ril.fibocom.dialmode=1 （ECM拨号方式） \
    ril.fibocom.dialmode=0 （PPP拨号方式） \  /*拨号方式二选一*/
    ril.fibocom.usbmode=18 （USB端口模式）

  串口下getprop可以查看当前添加的属性。
7.Android 11.0 注意事项
  device/rockchip/common 目录，打开宏 BOARD_HAS_RK_4G_MODEM，不需要打开
BOARD_HAVE_DONGLE。vendor.rild.libpath 修改为模组提供的库的路径。
  以 RK356x 为例，在/device/rockchip/rk356x 对应的配置文件中加入以下修改：

--- a/device/rockchip/rk356x/overlay/frameworks/base/core/res/res/values/config.xml
+++ b/device/rockchip/rk356x/overlay/frameworks/base/core/res/res/values/config.xml

     <!-- the 6th element indicates boot-time dependency-met value. -->
     <string-array translatable="false" name="networkAttributes">
         <item>"wifi,1,1,2,-1,true"</item>
+        <item>"mobile,0,0,0,-1,true"</item>
+        <item>"mobile_mms,2,0,2,60000,false"</item>
+        <item>"mobile_supl,3,0,2,60000,true"</item>
+        <item>"mobile_dun,4,0,2,60000,true"</item>
+        <item>"mobile_hipri,5,0,3,60000,true"</item>
+        <item>"mobile_fota,10,0,2,60000,true"</item>
+        <item>"mobile_ims,11,0,2,60000,true"</item>
+        <item>"mobile_cbs,12,0,2,60000,true"</item>
         <item>"bluetooth,7,7,0,-1,true"</item>
         <item>"ethernet,9,9,9,-1,true"</item>
     </string-array>

  该配置文件是修改设置应用和下拉框没有移动数据选项。
  设置->网络和互联网->"移动网络"
8.优选网络接入模式
  设置网络接入模式优选：ro.telephony.default_network
  （1）若需要支持 5G，请在/device/rockchip/……/device.mk，设置
ro.telephony.default_network = 33 即 NETWORK_MODE_NR_LTE_TDSCDMA_CDMA_EVDO_GSM_WCDMA。
  （2）优选网络接入模式为 4G，设置
ro.telephony.default_network = 9 即 NETWORK_MODE_LTE_GSM_WCDMA。
9.编译Android升级
10.模块测试
  （1）查看RIL库是否加载成功
    在log中查看是否有以下打印信息：

.../hardware/ril/rild/rild.c

// ril/socket id received as -c parameter, otherwise set to 0
    const char *clientId = NULL;

    RLOGD("**RIL Daemon Started**");
    RLOGD("**RILd param count=%d**", argc);

    umask(S_IRGRP | S_IWGRP | S_IXGRP | S_IROTH | S_IWOTH | S_IXOTH);
    for (i = 1; i < argc ;) {

  （2）模块测试
    测试 AT 功能，查询网络驻留状态，SIM 卡状态，PDP 激活情况等。

#microcom -s 115200 /dev/ttyUSB1

    SIM 卡是否正常识别：

AT+CPIN?
+CPIN: READY
OK

    查询 CS 域注册状态：

AT+CREG?
+CREG: 2,1,"27A3","2C3DE15",7
OK

    查询 EPS 域注册状态：

AT+CEREG?
+CEREG: 1,"252C","0A26C916",7
OK

    确认 4G 系统状态：

AT^SYSINFO
^SYSINFO: 2,3,0,17,1,7
OK

    查询 PDP 激活信息：

AT+CGDCONT?
+CGDCONT:1," IPV4V6 "," cmnet ","10.27.12.98",0,0,,,,
OK

    注意：AT指令的使用，例如查看USB端口号：

echo -e "AT+GTUSBMODE=18\n" > /dev/ttyUSB2
cat /dev/ttyUSB2 &

三、移植过程

1.获取 log 信息
  打开串口，输入以下命令，查看串口信息

logcat –b radio & //ril log
logcat –s pppd & //ppp 拨号 log
logcat –c –b radio & //清除以前 raido log
logcat -b system -b main -b radio -v time &// 完整的系统 logcat

四、问题与解决

1.ril_daemon服务不断在重启
  打印的kernel信息如下：

init: Control message: Could not find 'android.hardware.radio@1.1::IRadio/slot1' for ctl.interface_start from pid: 144 (/system/bin/hwservicemanager)
init: Control message: Could not find 'android.hardware.radio@1.1::IRadio/slot1' for ctl.interface_start from pid: 144 (/system/bin/hwservicemanager)
init: Control message: Could not find 'android.hardware.radio@1.1::IRadio/slot1' for ctl.interface_start from pid: 144 (/system/bin/hwservicemanager)
init: starting service 'ril-daemon'...
init: Untracked pid 14226 exited with status 0
init: Service 'ril-daemon' (pid 14222) received signal 11
init: Sending signal 9 to service 'ril-daemon' (pid 14222) process group...
libprocessgroup: Successfully killed process cgroup uid 1001 pid 14222 in 5ms
init: Untracked pid 14228 exited with status 0

  然后查看logcat信息，发现系统加载/vendor/lib64/libreference-ril-nl668.so时会崩溃；查看这个RIL库是否适合在Android 11上使用，若不支持Android 11需找模组厂提供新的库。
  若只是单纯报错一下内容，则查看是否接入4G模块或于硬件接触是否良好。

[  103.991016] init: Control message: Processed ctl.interface_start for 'android.hardware.radio@1.1::IRadio/slot1' from pid: 144 (/system/bin/hwservicemanager)
[  104.992025] init: Control message: Processed ctl.interface_start for 'android.hardware.radio@1.1::IRadio/slot1' from pid: 144 (/system/bin/hwservicemanager)
[  105.992868] init: Control message: Processed ctl.interface_start for 'android.hardware.radio@1.1::IRadio/slot1' from pid: 144 (/system/bin/hwservicemanager)
[  106.993940] init: Control message: Processed ctl.interface_start for 'android.hardware.radio@1.1::IRadio/slot1' from pid: 144 (/system/bin/hwservicemanager)

2.获取APN数据为空，导致APN设置失败不注网
  报相关错误：

07-12 17:23:48.361 D/Phone   (  866): getImsRegistrationTechnology =-1
07-12 17:23:48.362 E/DCT-C-0 (  866): getPreferredApnSetId: cursor is null
07-12 17:23:48.362 D/DCT-C-0 (  866): hasMatchedTetherApnSetting: APNs=[]
07-12 17:23:48.380 D/DCT-C-0 (  866): shouldRestrictDataForEcbm: isInEcm=false isInImsEcm=false

  因系统获取不到APN数据，没法匹配SIM卡对应的APN，导致无法注网的解决办法：

--- a/frameworks/opt/telephony/src/java/com/android/internal/telephony/dataconnection/DcTracker.java
+++ b/frameworks/opt/telephony/src/java/com/android/internal/telephony/dataconnection/DcTracker.java

public class DcTracker extends Handler {

         if (!isCarrierConfigApplied()) {
             log("onCarrierConfigChanged: Carrier config is not ready yet.");
-            return;
+            //return;
         }

3.上网成功，但状态栏上移动信号图标显示只有空三角图标显示
  修改qi-ril.conf文件：LTE_ls_Report_SignalStrength=1
 
 
参考：[RK3568 Android11] 开发之4G模块（移远模块）
