华为实验5--利用单臂路由实现vlan间路由

沙雅云 2023-04-10 原文

实验原理

  • 使用vlan技术来隔离二层广播域减少广播的影响，增强网络的安全性和管理性，缺点是也严格隔离了不同vlan之间的任何二层流量，使得不同vlan的用户不能直接互相通信。单臂路由就是解决vlan间通信的一种方法。
  • 原理就是通过一台路由器，使得vlan之间的互通数据通过路由器进行三层转发。由于路由器接口有限，不能为每个路由器都配置一个接口。所以在一个路由器的一个物理接口上配置多个逻辑接口，以一当多。

实验目的

理解单臂路由的应用场景
掌握路由器子接口的配置方法
掌握子接口封装vlan的配置方法
理解单臂路由的工作原理

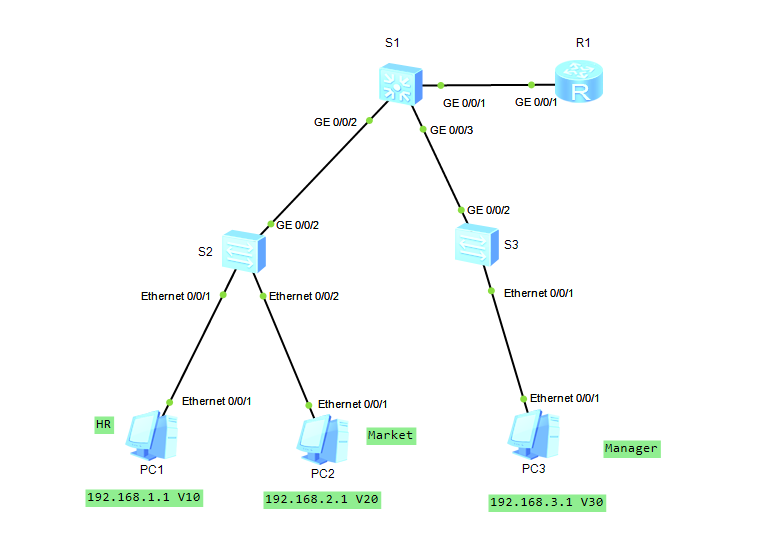

实验拓扑

实验步骤

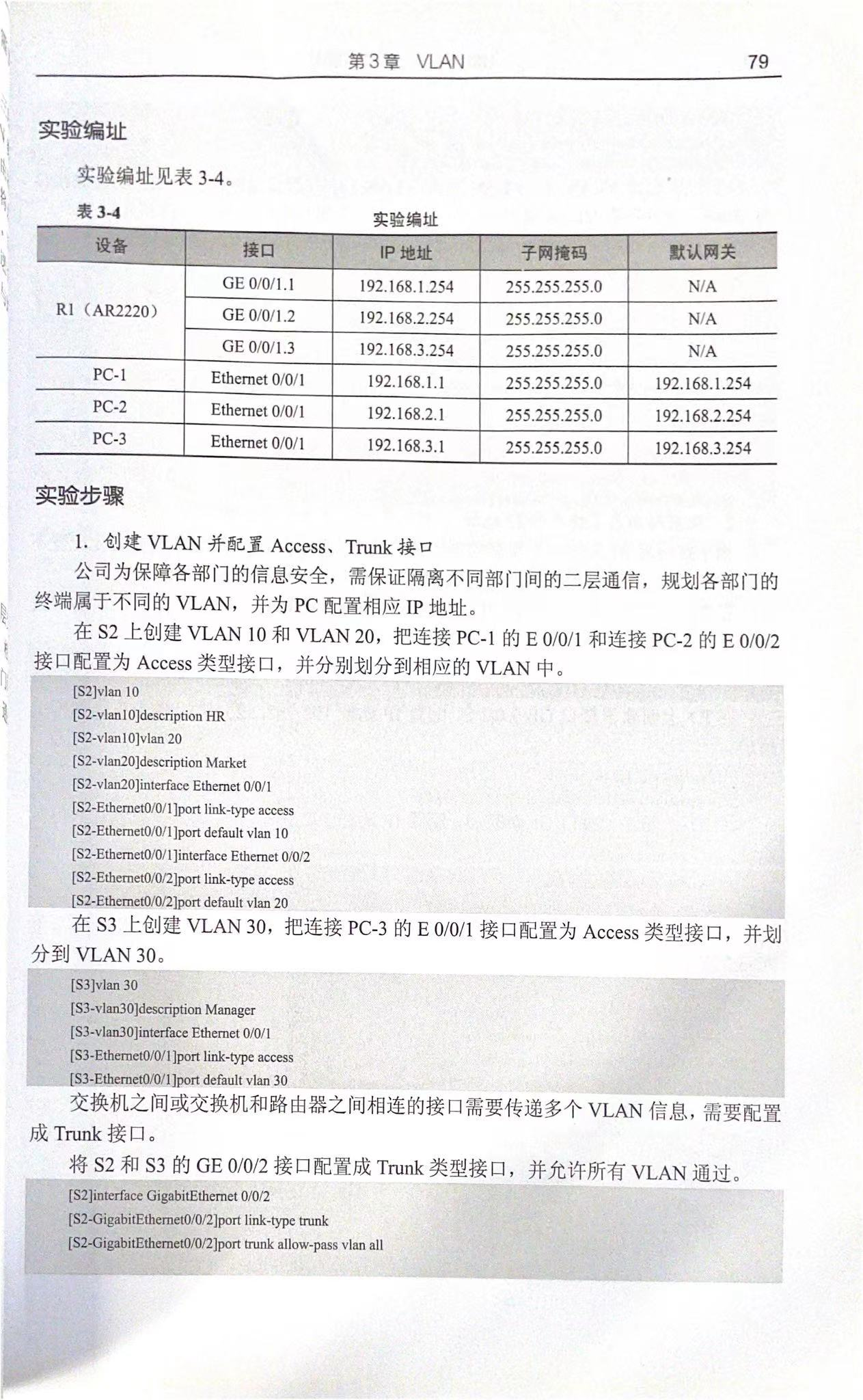

1，配置access和trunk端口

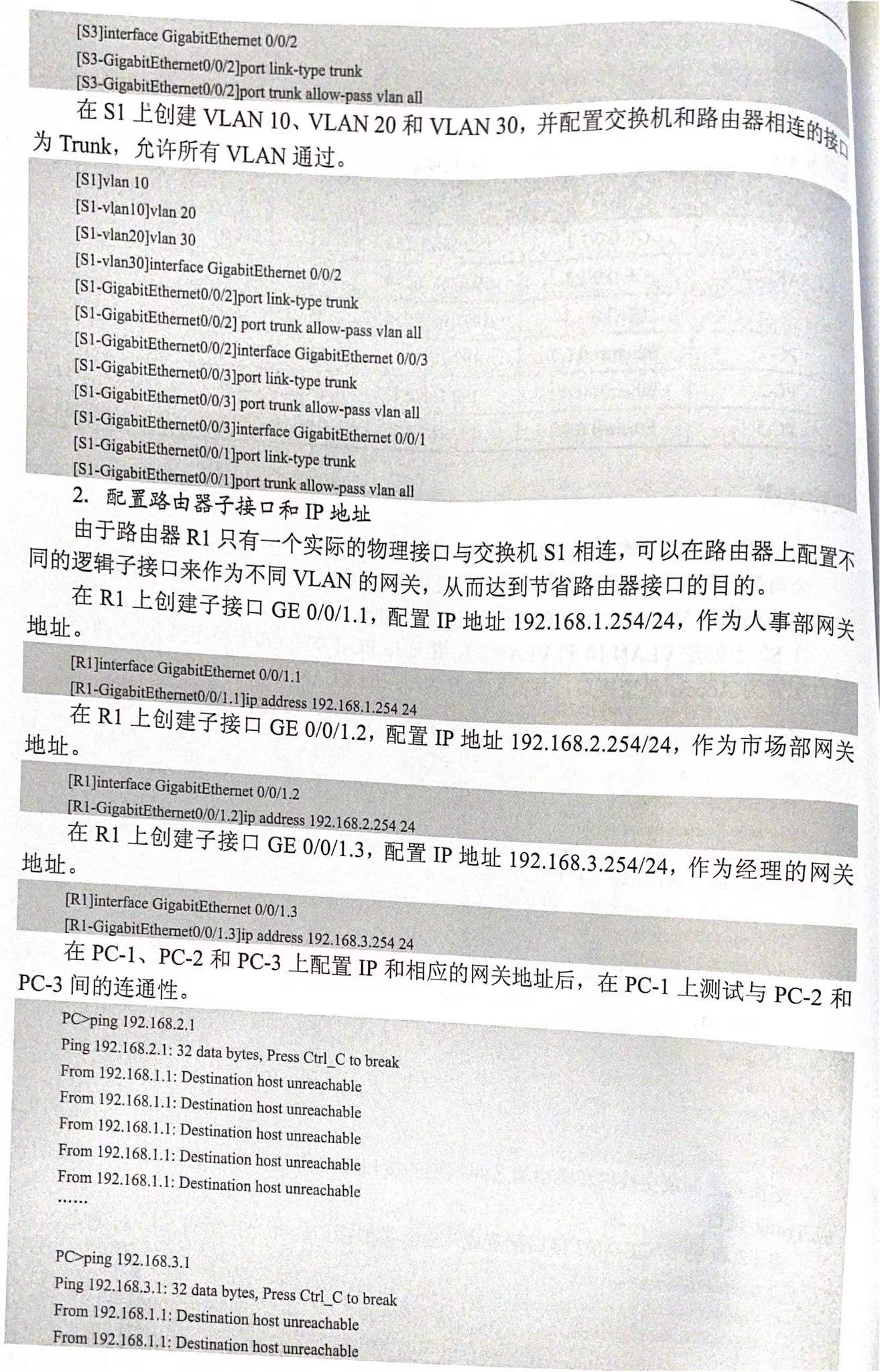

2，配置路由器子接口和ip地址

[R1-GigabitEthernet0/0/1.1]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/1.2]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0/1.3]ip address 192.168.3.254 24

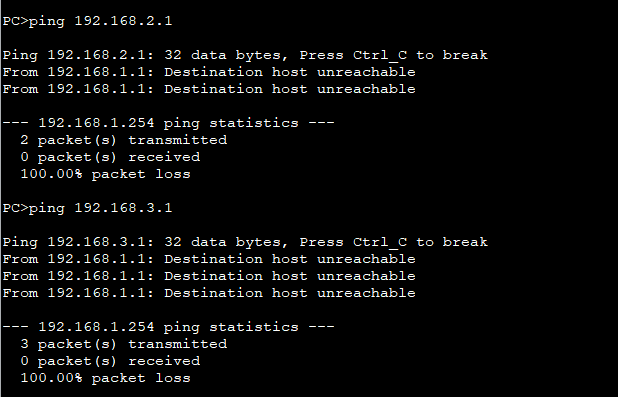

在pc1上ping pc2和pc3 都是ping不通的

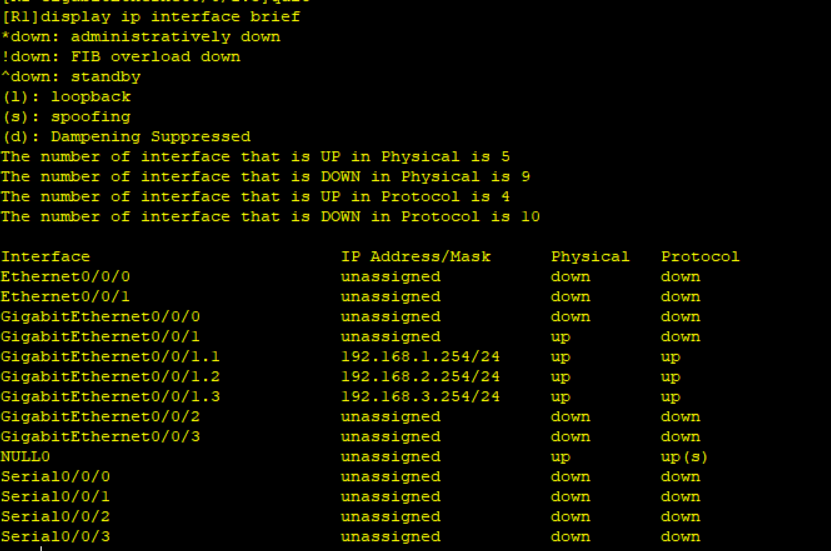

配置路由器子接口封装vlan，查看接口状态

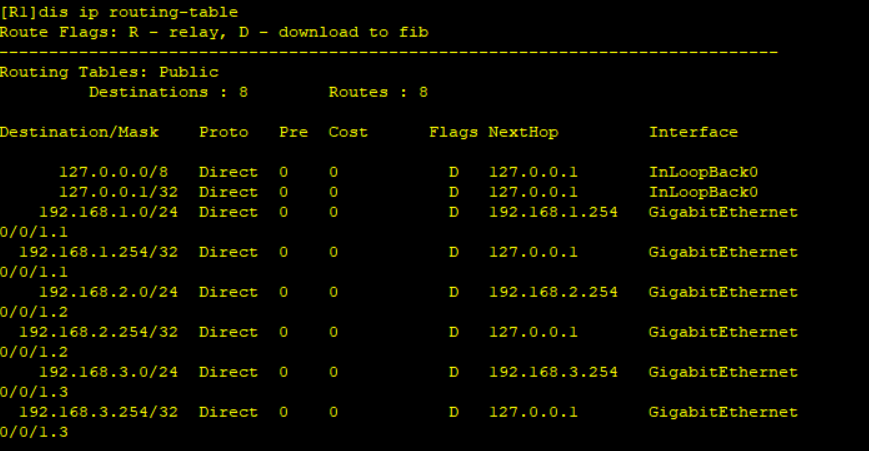

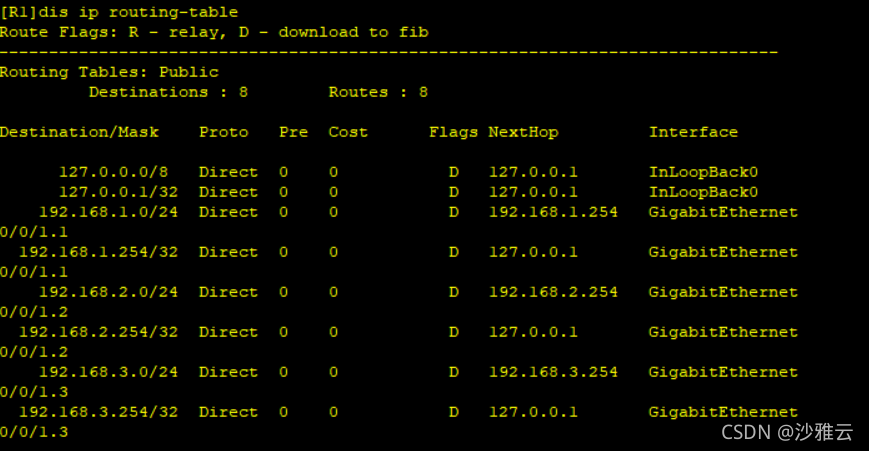

查看路由表

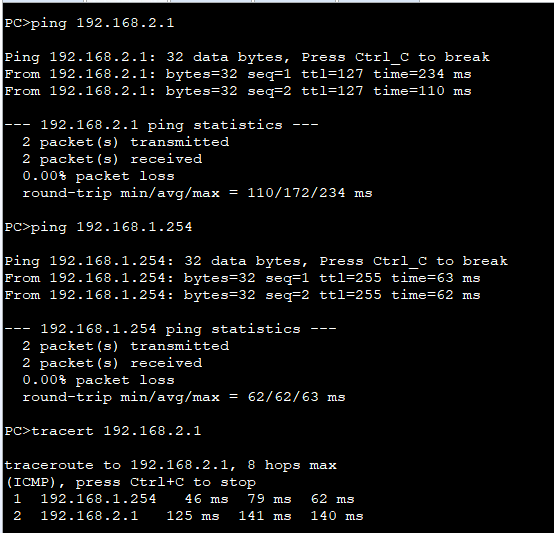

查看不同vlan之间的通信，

实验总结

  • 如果交换机都是二层交换机的时候，就要使用单臂路由实现。利用子接口来转发报文。
  • [R1-GigabitEthernet0/0/1.1]ip address 192.168.1.254 24 配置子接口的ip地址
  • dot1q termination vid 20 会将此接口的20添加到报文中，以便vlan 20识别。
  • arp broadcast enable 子接口可以发送arp广播报文
  • 实现不同vlan之间的通信：pc1去访问pc2的时候，他们属于不同的vlan，pc1先去访问路由器的子接口，然后子接口再转发给pc2
