动态路由RIP的配置练习

灞波儿奔丶丶丶 2024-05-15 原文

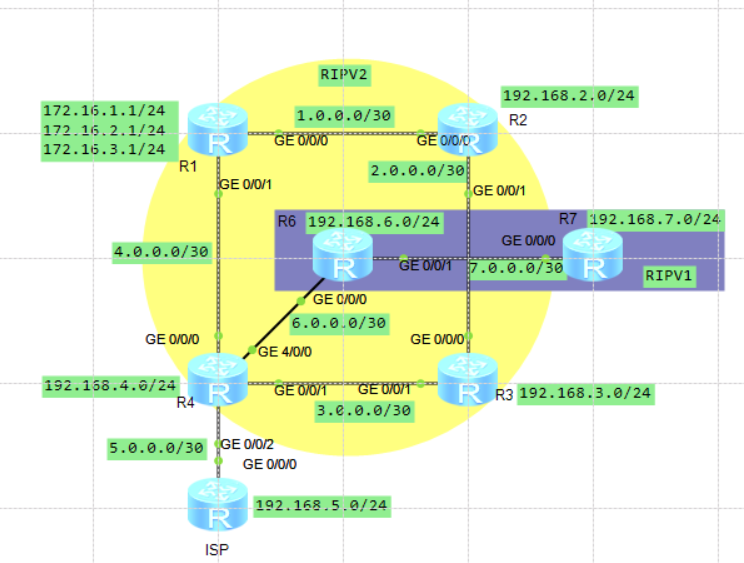

例图：

要求:

R1-R2-R3-R4-R5运行RIPV2，R6-R7运行RIPV1
1，使用合理地址规划网络，各自创建环回接口
2，R1创建环回172.16.1.1/24 172.16.2.1/24 172.16.3.1/ 24
3，要求R3使用R2访问R1环回
4，减少路由条目数量,增加路由传递安全性
5，R5创建一个环回模拟运营商,不能宣告
6，R1 telnet_R2环回实际telnet到R7上
7，R6-R7路由器不能学习到达R1环回路由
8，全网可达

 分析：

①R1-R2-R3-R4-R5运行RIPV2，R6-R7运行RIPV1 -- RIP的两种version1/2

②使用合理地址规划网络，各自创建环回接口 --- 各路由器有自己的环回接口(不限定ip)

③r1有三个环回 --- 需要手工汇总 +宣告

④要求R3使用R2访问R1环回 --- 设置COST 使得 1-4-3的开销值大与1-2-3

⑤减少路由条目数量,增加路由传递安全性 --- 手工汇总！！！不能忘记空接口！！！ 必要设置验证登录

⑥R5创建一个环回模拟运营商,不能宣告 --- ***R5的环回不能宣告 做nat技术

⑦R1 telnet_R2环回实际telnet到R7上 --- 比较复杂

        #需要保证a. R2到达R7的和R2到达R1之间的开销值最小！！！

                        b.R2设置的telent为R7的端口！！！且为R2的环回

                        c.保证R2和R7能互相学习

⑧R6-R7路由器不能学习到达R1环回路由 --- 设置acl来保证R1的流量被拒绝流入R6

⑨全网可达 --- 设置缺省路由 ！！！注意防环

一，基础配置（接口，环路配置）

//R1  接口和三个环路
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 1.0.0.1 30
[R1-GigabitEthernet0/0/0]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip address 4.0.0.1 30
[R1-GigabitEthernet0/0/1]interface l 0
[R1-LoopBack0]ip address  172.16.1.1 24
[R1-LoopBack0]interface l 1
[R1-LoopBack1]ip address 172.16.2.1 24
[R1-LoopBack1]interface l 2
[R1-LoopBack2]ip address 172.16.3.1 24

//R2 接口和一个单环路
[R2]interface  g0/0/0
[R2-GigabitEthernet0/0/1]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address  1.0.0.2 30
[R2-GigabitEthernet0/0/0]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 2.0.0.1 30
[R2-GigabitEthernet0/0/1]interface  l 0
[R2-LoopBack0]ip address 192.168.2.1 24

//R3 接口和一个单环路
[R3]interface g0/00/0
[R3-GigabitEthernet0/0/0]ip ad
[R3-GigabitEthernet0/0/0]ip address 2.0.0.2 30
[R3-GigabitEthernet0/0/0]interface g0/00/1
[R3-GigabitEthernet0/0/1]ip address 3.0.0.1 30
[R3-GigabitEthernet0/0/1]interface l 0
[R3-LoopBack0]ip address 192.168.3.1 24

//R4 四个接口和一个单环路    --- 需要扩充一个接口
[R4]interface  g0/0/0
[R4-GigabitEthernet0/0/0]ip address 4.0.0.2 30
[R4-GigabitEthernet0/0/0]interface g0/0/1
[R4-GigabitEthernet0/0/1]ip address 3.0.0.2 30
[R4-GigabitEthernet0/0/1]interface g0/0/2
[R4-GigabitEthernet0/0/2]ip address 5.0.0.1 30
[R4-GigabitEthernet0/0/2]interface g4/0/0
[R4-GigabitEthernet4/0/0]ip address 6.0.0.1 30
[R4-GigabitEthernet4/0/0]interface l 0
[R4-LoopBack0]ip address 192.168.4.1 24

//ISP 接口和环路
[ISP]interface g0/0/0
[ISP-GigabitEthernet0/0/0]ip ad
[ISP-GigabitEthernet0/0/0]ip address 5.0.0.2 30
[ISP-GigabitEthernet0/0/0]interface l 0
[ISP-LoopBack0]ip address 192.168.5.1 24

//R6 接口和一个单环路
[R6]interface g0/0/0
[R6-GigabitEthernet0/0/0]ip address  6.0.0.2 30
[R6-GigabitEthernet0/0/0]interface g0/0/1
[R6-GigabitEthernet0/0/1]ip address 7.0.0.1 30
[R6-GigabitEthernet0/0/1]interface l 0
[R6-LoopBack0]ip ad
[R6-LoopBack0]ip address 192.168.6.1 24

//R7 接口和一个单环路
[R7]interface  g0/00/0
[R7-GigabitEthernet0/0/0]ip ad
[R7-GigabitEthernet0/0/0]ip address  7.0.0.2 30
[R7-GigabitEthernet0/0/0]interface l 0
[R7-LoopBack0]ip address 192.168.7.1 24

 二，配置RIP（需要区分v1和v2）

//RIPV1
//R1
[R1]rip
[R1-rip-1]version 2
[R1-rip-1]net
[R1-rip-1]network 172.16.0.0
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 4.0.0.0

//R2
[R2]rip
[R2-rip-1]version 2
[R2-rip-1]network 192.168.2.0
[R2-rip-1]network 1.0.0.0
[R2-rip-1]network 2.0.0.0

//R3
[R3]rip
[R3-rip-1]version 2
[R3-rip-1]network 192.168.3.0
[R3-rip-1]network 2.0.0.0
[R3-rip-1]network 3.0.0.0

//R4
[R4-rip-1]version 2
[R4-rip-1]network  192.168.4.0
[R4-rip-1]network  5.0.0.0
[R4-rip-1]network 3.0.0.0
[R4-rip-1]network 4.0.0.0
[R4-rip-1]network 6.0.0.0

//不宣告环回
//ISP
[ISP]rip
[ISP-rip-1]version 2
[ISP-rip-1]network  5.0.0.0

#RIP V1
//R6
[R6]rip
[R6-rip-1]ne
[R6-rip-1]network 6.0.0.0
[R6-rip-1]network 7.0.0.0
[R6-rip-1]network 192.168.6.0

//R7
[R7]rip
[R7-rip-1]ne
[R7-rip-1]network 7.0.0.0
[R7-rip-1]network 192.168.7.0

三,配置检查 （防止功亏一篑）

//R1和它的RIP路由表
[R1-rip-1]display this
[V200R003C00]
#
rip 1
 version 2
 network 172.16.0.0
 network 1.0.0.0
 network 4.0.0.0
#
return
//RIP路由表
[R1]display ip routing-table protocol  rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 7        Routes : 7

RIP routing table status : <Active>
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        2.0.0.0/30  RIP     100  1           D   1.0.0.2         GigabitEthernet
0/0/0
        3.0.0.0/30  RIP     100  2           D   1.0.0.2         GigabitEthernet
0/0/0
        5.0.0.0/30  RIP     100  3           D   1.0.0.2         GigabitEthernet
0/0/0
        6.0.0.0/30  RIP     100  3           D   1.0.0.2         GigabitEthernet
0/0/0
    192.168.2.0/24  RIP     100  1           D   1.0.0.2         GigabitEthernet
0/0/0
    192.168.3.0/24  RIP     100  2           D   1.0.0.2         GigabitEthernet
0/0/0
    192.168.4.0/24  RIP     100  3           D   1.0.0.2         GigabitEthernet
0/0/0

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0


//R7和它的路由表
[R7-rip-1]display this
[V200R003C00]
#
rip 1
 version 1
 network 7.0.0.0
 network 192.168.7.0
#
return

//R7的RIP路由表
[R7-rip-1]display ip routing-table protocol rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 2        Routes : 2

RIP routing table status : <Active>
         Destinations : 2        Routes : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        6.0.0.0/8   RIP     100  1           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.6.0/24  RIP     100  1           D   7.0.0.1         GigabitEthernet
0/0/0

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

//R4和它的RIP路由表
[R4-rip-1]display this
[V200R003C00]
#
rip 1
 version 2
 network 192.168.4.0
 network 5.0.0.0
 network 3.0.0.0
 network 4.0.0.0
 network 6.0.0.0
#
return

//RIP路由表
[R4-rip-1]display ip routing-table protocol  rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 7        Routes : 7

RIP routing table status : <Active>
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.0.0.0/30  RIP     100  2           D   3.0.0.1         GigabitEthernet
0/0/1
        2.0.0.0/30  RIP     100  1           D   3.0.0.1         GigabitEthernet
0/0/1
     172.16.1.0/24  RIP     100  3           D   3.0.0.1         GigabitEthernet
0/0/1
     172.16.2.0/24  RIP     100  3           D   3.0.0.1         GigabitEthernet
0/0/1
     172.16.3.0/24  RIP     100  3           D   3.0.0.1         GigabitEthernet
0/0/1
    192.168.2.0/24  RIP     100  2           D   3.0.0.1         GigabitEthernet
0/0/1
    192.168.3.0/24  RIP     100  1           D   3.0.0.1         GigabitEthernet
0/0/1

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

 五，路由汇总（注意防环！！！）

//需要在两个接口都要设置
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]rip summary-address 172.16.0.0 255.255.252.0
[R1-GigabitEthernet0/0/0]interface g0/0/1
[R1-GigabitEthernet0/0/1]rip summary-address 172.16.0.0 255.255.252.0
[R1]ip route-static 172.16.0.0 22 NULL 0

六，配置路由ACL（1-2-3）

//选择在R3上设置 抓取R1的数据
[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0  0

//查看配置，小心谨慎
[R3-acl-basic-2000]display this
[V200R003C00]
#
acl number 2000
 rule 5 permit source 172.16.0.0 0
#
return
[R3-acl-basic-2000]q

//配置入接口增加cost -- 以防万一，我设置1-2-3为cost+2  1-4-3为cost+5
[R3]interface g0/0/1
[R3-GigabitEthernet0/0/1]rip metricin 2000 5
[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]rip metricin 2000 2

//检查
[R3-GigabitEthernet0/0/0]display ip routing-table protocol rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 7        Routes : 7

RIP routing table status : <Active>
         Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.0.0.0/30  RIP     100  1           D   2.0.0.1         GigabitEthernet
0/0/0
        4.0.0.0/30  RIP     100  1           D   3.0.0.2         GigabitEthernet
0/0/1
        5.0.0.0/30  RIP     100  1           D   3.0.0.2         GigabitEthernet
0/0/1
        6.0.0.0/30  RIP     100  1           D   3.0.0.2         GigabitEthernet
0/0/1
     172.16.0.0/22  RIP     100  4           D   2.0.0.1         GigabitEthernet
0/0/0
    192.168.2.0/24  RIP     100  1           D   2.0.0.1         GigabitEthernet
0/0/0
    192.168.4.0/24  RIP     100  1           D   3.0.0.2         GigabitEthernet
0/0/1

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

//此时1-2-3的cost为 2+2 --- 4

七，设置R1的telent映射①

//首先保证R2可以telentR7

//我选择在R6的入接口上设置为version2
[R6]interface g0/0/0
[R6-GigabitEthernet0/0/0]rip version  2
[R6-GigabitEthernet0/0/0]q

//此时R6也开始刷新V2的路由
[R6]display  ip routing-table protocol  rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 10       Routes : 10

RIP routing table status : <Active>
         Destinations : 10       Routes : 10

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.0.0.0/30  RIP     100  3           D   6.0.0.1         GigabitEthernet
0/0/0
        2.0.0.0/30  RIP     100  2           D   6.0.0.1         GigabitEthernet
0/0/0
        3.0.0.0/30  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
        4.0.0.0/30  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
        5.0.0.0/30  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
     172.16.0.0/22  RIP     100  6           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.2.0/24  RIP     100  3           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.3.0/24  RIP     100  2           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.4.0/24  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.7.0/24  RIP     100  1           D   7.0.0.2         GigabitEthernet
0/0/1

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

//以防万一，我在R7上也查看
[R7]display ip routing-table protocol  rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 11       Routes : 11

RIP routing table status : <Active>
         Destinations : 11       Routes : 11

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.0.0.0/8   RIP     100  4           D   7.0.0.1         GigabitEthernet
0/0/0
        2.0.0.0/8   RIP     100  3           D   7.0.0.1         GigabitEthernet
0/0/0
        3.0.0.0/8   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        4.0.0.0/8   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        5.0.0.0/8   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        6.0.0.0/8   RIP     100  1           D   7.0.0.1         GigabitEthernet
0/0/0
     172.16.0.0/16  RIP     100  7           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.2.0/24  RIP     100  4           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.3.0/24  RIP     100  3           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.4.0/24  RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.6.0/24  RIP     100  1           D   7.0.0.1         GigabitEthernet
0/0/0

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

//在R2上尝试去pingR7 --ok
[R2]ping 7.0.0.2
  PING 7.0.0.2: 56  data bytes, press CTRL_C to break
    Reply from 7.0.0.2: bytes=56 Sequence=1 ttl=252 time=40 ms
    Reply from 7.0.0.2: bytes=56 Sequence=2 ttl=252 time=30 ms
    Reply from 7.0.0.2: bytes=56 Sequence=3 ttl=252 time=40 ms
    Reply from 7.0.0.2: bytes=56 Sequence=4 ttl=252 time=50 ms
    Reply from 7.0.0.2: bytes=56 Sequence=5 ttl=252 time=40 ms

  --- 7.0.0.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 30/40/50 ms

 七，设置R1的telent映射 ②

//为了保证R2去R7的cost最小，且R7去R1的cost也最小
//保证为R2是必经之路！！！
// 2*-3-4-5-6-7    7-6-5-4-3-2*-1

//我在R4上设置到R1的路由cost+10 --- 加狠点
[R4]acl 2000

//抓取R7的返回流量
[R4-acl-basic-2000]rule permit source 7.0.0.0 0
[R4-acl-basic-2000]q
[R4]interface g0/0/0
[R4-GigabitEthernet0/0/0]rip metricout 2000 10

//此时再去查看R4的rip表
//到达172.16.0.0/22的cost为5 ，且走的是 3.0.0.1  #所以前面的cost得加狠点
[R4]display ip routing-table protocol  rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 8        Routes : 8

RIP routing table status : <Active>
         Destinations : 8        Routes : 8

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.0.0.0/30  RIP     100  2           D   3.0.0.1         GigabitEthernet
0/0/1
        2.0.0.0/30  RIP     100  1           D   3.0.0.1         GigabitEthernet
0/0/1
        7.0.0.0/30  RIP     100  1           D   6.0.0.2         GigabitEthernet
4/0/0
     172.16.0.0/22  RIP     100  5           D   3.0.0.1         GigabitEthernet
0/0/1
    192.168.2.0/24  RIP     100  2           D   3.0.0.1         GigabitEthernet
0/0/1
    192.168.3.0/24  RIP     100  1           D   3.0.0.1         GigabitEthernet
0/0/1
    192.168.6.0/24  RIP     100  1           D   6.0.0.2         GigabitEthernet
4/0/0
    192.168.7.0/24  RIP     100  2           D   6.0.0.2         GigabitEthernet
4/0/0

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

 七，设置R1的telent映射 ③

//主要做认证   #用户为lxb  密码为123456  密文

[R7]user-interface vty  0 4
[R7-ui-vty0-4]authentication-mode aaa
[R7-ui-vty0-4]q
[R7]aaa
[R7-aaa]local-user lxb privilege level 15 password cipher 123456
Info: Add a new user.

//检查，以防万一
[R7-aaa]display  this
[V200R003C00]
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user lxb password cipher %$%$epUpT4#e("xqEmQl1GiARD5$%$%$
 local-user lxb privilege level 15
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
return

//然后去R2的接口做映射  #这个为端口映射
[R2-GigabitEthernet0/0/0]nat server protocol tcp global current-interface 23 ins
ide 7.0.0.2 23
Warning:The port 23 is well-known port. If you continue it may cause function fa
ilure.
Are you sure to continue?[Y/N]:y

//检查
[R2-GigabitEthernet0/0/0]display this
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 1.0.0.2 255.255.255.252
 nat server protocol tcp global current-interface telnet inside 7.0.0.2 23
#
return

        #这边有点操蛋，碰到几个问题，后面会总结①

八，设置nat技术

//众所周知，流量是相互的，所以我设置一个静态缺省，通完R4的接口
[ISP]ip route-static   0.0.0.0 0 5.0.0.1

//然后就是在R4上配置缺省和ACL策略了

//缺省
[R4]ip route-static 0.0.0.0 0 5.0.0.2
[R4]return
[R4]rip
[R4-rip-1]default-route originate

//nat策略
[R4]nat address-group 1 192.168.5.10 192.168.5.20
[R4]acl 2002
[R4-acl-basic-2002]rule permit source any
[R4-acl-basic-2002]q
[R4]interface g0/0/2
[R4-GigabitEthernet0/0/2]nat outbound 2002 address-group 1
[R4-GigabitEthernet0/0/2]q
        #这边出了个操蛋的事情，标记②

九，配置R1不能被R6和R7学习

[R6]acl 2000
[R6-acl-basic-2000]rule 5 deny source 172.16.0.0 0
[R6-acl-basic-2000]display this
[V200R003C00]
#
acl number 2000
 rule 5 deny source 172.16.0.0 0
#
return
[R6-acl-basic-2000]rule permit source any
[R6-rip-1]filter-policy 2000 import
    #这边看我操作就是有点操蛋，出来个问题，标记③

//此时去R6和R7的路由表上刷新
[R6]display ip routing-table protocol rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 10       Routes : 10

RIP routing table status : <Active>
         Destinations : 10       Routes : 10

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
        1.0.0.0/30  RIP     100  3           D   6.0.0.1         GigabitEthernet
0/0/0
        2.0.0.0/30  RIP     100  2           D   6.0.0.1         GigabitEthernet
0/0/0
        3.0.0.0/30  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
        4.0.0.0/30  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
        5.0.0.0/30  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.2.0/24  RIP     100  3           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.3.0/24  RIP     100  2           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.4.0/24  RIP     100  1           D   6.0.0.1         GigabitEthernet
0/0/0
    192.168.7.0/24  RIP     100  1           D   7.0.0.2         GigabitEthernet
0/0/1

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

<R7>display ip routing-table protocol rip
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : RIP
         Destinations : 11       Routes : 11

RIP routing table status : <Active>
         Destinations : 11       Routes : 11

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        1.0.0.0/8   RIP     100  4           D   7.0.0.1         GigabitEthernet
0/0/0
        2.0.0.0/8   RIP     100  3           D   7.0.0.1         GigabitEthernet
0/0/0
        3.0.0.0/8   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        4.0.0.0/8   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        5.0.0.0/8   RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
        6.0.0.0/8   RIP     100  1           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.2.0/24  RIP     100  4           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.3.0/24  RIP     100  3           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.4.0/24  RIP     100  2           D   7.0.0.1         GigabitEthernet
0/0/0
    192.168.6.0/24  RIP     100  1           D   7.0.0.1         GigabitEthernet
0/0/0

RIP routing table status : <Inactive>
         Destinations : 0        Routes : 0

//此时失去172.16.0.0/22这个路由信息

十，验证

//做了这么久配置，检验成果的时候

//R1ping R7
<R1>ping 192.168.7.1
  PING 192.168.7.1: 56  data bytes, press CTRL_C to break
    Reply from 192.168.7.1: bytes=56 Sequence=1 ttl=251 time=70 ms
    Reply from 192.168.7.1: bytes=56 Sequence=2 ttl=251 time=40 ms
    Reply from 192.168.7.1: bytes=56 Sequence=3 ttl=251 time=60 ms
    Reply from 192.168.7.1: bytes=56 Sequence=4 ttl=251 time=50 ms
    Reply from 192.168.7.1: bytes=56 Sequence=5 ttl=251 time=40 ms

//R4 ping外网
<R4>ping 192.168.5.1
  PING 192.168.5.1: 56  data bytes, press CTRL_C to break
    Reply from 192.168.5.1: bytes=56 Sequence=1 ttl=255 time=20 ms
    Reply from 192.168.5.1: bytes=56 Sequence=2 ttl=255 time=10 ms
    Reply from 192.168.5.1: bytes=56 Sequence=3 ttl=255 time=20 ms
    Reply from 192.168.5.1: bytes=56 Sequence=4 ttl=255 time=30 ms
    Reply from 192.168.5.1: bytes=56 Sequence=5 ttl=255 time=20 ms

  --- 192.168.5.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 10/20/30 ms

//R1telent R2
<R1>telnet 192.168.2.2
  Press CTRL_] to quit telnet mode
  Trying 192.168.2.2 ...
  Connected to 192.168.2.2 ...

Login authentication


Username:lxb
Password:
  -----------------------------------------------------------------------------

  User last login information:
  -----------------------------------------------------------------------------
  Access Type: Telnet
  IP-Address : 7.0.0.1
  Time       : 2022-01-06 22:54:38-08:00
  -----------------------------------------------------------------------------
<R7>
<R7>q

//基本完成要求

问题总结：

①三个配置的问题：

①做R2的端口映射时候，我配置的是R2的g0/0/0接口的配置，但是要求是R2的环回
    配置问题：我在telent环回时，发现192.168.2.1无法使用，后在帮助下，得以修改
    原因：华为的ENSP会存在环回无法ping通(虚拟地址)
<R1>ping 192.168.2.1
  PING 192.168.2.1: 56  data bytes, press CTRL_C to break
    Reply from 192.168.2.1: bytes=56 Sequence=1 ttl=255 time=20 ms
    Reply from 192.168.2.1: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 192.168.2.1: bytes=56 Sequence=3 ttl=255 time=40 ms
    Reply from 192.168.2.1: bytes=56 Sequence=4 ttl=255 time=30 ms
    Reply from 192.168.2.1: bytes=56 Sequence=5 ttl=255 time=20 ms

  --- 192.168.2.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/26/40 ms

<R1>ping 192.168.2.2
  PING 192.168.2.2: 56  data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out

  --- 192.168.2.2 ping statistics ---
    4 packet(s) transmitted
    0 packet(s) received
    100.00% packet loss
    还有就是在配置时，是目标地址和对应的端口好 我这边写成掩码了 -- 掌嘴
 # nat server protocol tcp global current-interface telnet inside 7.0.0.2 30  错误
 # nat server protocol tcp global 192.168.2.2 telnet inside 7.0.0.2 telnet    正确

②在做nat宣告的时候，我没有去设置缺省和ISP的静态路由，导致一直丢包
    后来在帮助下，写了ISP的静态路由

③这个是最无语的问题，我在设置拒绝的deny ACL策略时，没有设置允许方向的permit
    导致我的R6和R7一直无法刷新！！！

②关于实验中存在的问题：

1.配置宣告的时候
华为的ENSP默认的RIP是version1
我在配置是，强制使用了V1，并且在配置时，调整成了V2模式，所以导致R6/R7无法正常刷出RIP信息

解决方案:
在R6的入接口G0/0/0上设置了rip version  2才成功

2.配置nat的时候，我一直认为动态路由不宣告ISP，只靠缺省就可以获取isp的网段信息
但是！！！ 需要在isp内设置一条静态路由，否则无法产生回包信息

3.在配置宣告的时候，配错ip
导致一直存在一个旧的ip无法被刷掉，解决方式：undo 然后重新宣告

4.做telent的问题，环回问题！！！

5.关于RIP的边界问题
我原以为RIPV1和RIPV2是两个区域，需要同时设置两个缺省路由，才能去获取nat的网段
  ---> 没有区分RIP的边界和nat的边界路由 --- 两个概念不一样！！！

完毕！

练习RIPGigabitEthernetxff网络协议网络

有关动态路由RIP的配置练习的更多相关文章

  1. ruby-on-rails - Rails 3 中的多个路由文件 - 2

    Rails2.3可以选择随时使用RouteSet#add_configuration_file添加更多路由。是否可以在Rails3项目中做同样的事情？ 最佳答案 在config/application.rb中:config.paths.config.routes在Rails3.2(也可能是Rails3.1)中，使用:config.paths["config/routes"] 关于ruby-on-rails-Rails3中的多个路由文件，我们在StackOverflow上找到一个类似的问题

  2. ruby-on-rails - 独立 ruby​​ 脚本的配置文件 - 2

    我有一个在Linux服务器上运行的ruby​​脚本。它不使用rails或任何东西。它基本上是一个命令行ruby​​脚本，可以像这样传递参数:./ruby_script.rbarg1arg2如何将参数抽象到配置文件(例如yaml文件或其他文件)中？您能否举例说明如何做到这一点？提前谢谢你。 最佳答案 首先，您可以运行一个写入YAML配置文件的独立脚本:require"yaml"File.write("path_to_yaml_file",[arg1,arg2].to_yaml)然后，在您的应用中阅读它:require"yaml"arg

  3. Ruby Sinatra 配置用于生产和开发 - 2

    我已经在Sinatra上创建了应用程序，它代表了一个简单的API。我想在生产和开发上进行部署。我想在部署时选择，是开发还是生产，一些方法的逻辑应该改变，这取决于部署类型。是否有任何想法，如何完成以及解决此问题的一些示例。例子:我有代码get'/api/test'doreturn"Itisdev"end但是在部署到生产环境之后我想在运行/api/test之后看到ItisPROD如何实现？ 最佳答案 根据SinatraDocumentation:EnvironmentscanbesetthroughtheRACK_ENVenvironm

  4. ruby - rails 3 redirect_to 将参数传递给命名路由 - 2

    我没有找到太多关于如何执行此操作的信息，尽管有很多关于如何使用像这样的redirect_to将参数传递给重定向的建议:action=>'something',:controller=>'something'在我的应用程序中，我在路由文件中有以下内容match'profile'=>'User#show'我的表演Action是这样的defshow@user=User.find(params[:user])@title=@user.first_nameend重定向发生在同一个用户Controller中，就像这样defregister@title="Registration"@user=Use

  5. ruby-on-rails - Rails 3，嵌套资源，没有路由匹配 [PUT] - 2

    我真的为这个而疯狂。我一直在搜索答案并尝试我找到的所有内容，包括相关问题和stackoverflow上的答案，但仍然无法正常工作。我正在使用嵌套资源，但无法使表单正常工作。我总是遇到错误，例如没有路线匹配[PUT]"/galleries/1/photos"表格在这里:/galleries/1/photos/1/edit路线.rbresources:galleriesdoresources:photosendresources:galleriesresources:photos照片Controller.rbdefnew@gallery=Gallery.find(params[:galle

  6. Vscode+Cmake配置并运行opencv环境(Windows和Ubuntu大同小异) - 2

    之前在培训新生的时候，windows环境下配置opencv环境一直教的都是网上主流的vsstudio配置属性表，但是这个似乎对新生来说难度略高(虽然个人觉得完全是他们自己的问题)，加之暑假之后对cmake实在是爱不释手，且这样配置确实十分简单(其实都不需要配置)，故斗胆妄言vscode下配置CV之法。其实极为简单，图比较多所以很长。如果你看此文还配不好，你应该思考一下是不是自己的问题。闲话少说，直接开始。0.CMkae简介有的人到大二了都不知道cmake是什么，我不说是谁。CMake是一个开源免费并且跨平台的构建工具，可以用简单的语句来描述所有平台的编译过程。它能够根据当前所在平台输出对应的m

  7. 神州数码无线产品（AC+AP）配置 - 2

    注意：本文主要掌握DCN自研无线产品的基本配置方法和注意事项，能够进行一般的项目实施、调试与运维AP基本配置命令AP登录用户名和密码均为：adminAP默认IP地址为：192.168.1.10AP默认情况下DHCP开启AP静态地址配置：setmanagementstatic-ip192.168.10.1AP开启/关闭DHCP功能：setmanagementdhcp-statusup/downAP设置默认网关：setstatic-ip-routegeteway192.168.10.254查看AP基本信息：getsystemgetmanagementgetmanaged-apgetrouteAP配

  8. hadoop安装之保姆级教程（二）之YARN的配置 - 2

    1.1.1 YARN的介绍 为克服Hadoop1.0中HDFS和MapReduce存在的各种问题⽽提出的，针对Hadoop1.0中的MapReduce在扩展性和多框架⽀持⽅⾯的不⾜，提出了全新的资源管理框架YARN. ApacheYARN（YetanotherResourceNegotiator的缩写）是Hadoop集群的资源管理系统，负责为计算程序提供服务器计算资源，相当于⼀个分布式的操作系统平台，⽽MapReduce等计算程序则相当于运⾏于操作系统之上的应⽤程序。 YARN被引⼊Hadoop2,最初是为了改善MapReduce的实现，但是因为具有⾜够的通⽤性，同样可以⽀持其他的分布式计算模

  9. 牛客网专项练习30天Pytnon篇第02天 - 2

    1.在Python3中，下列关于数学运算结果正确的是:（B）a=10b=3print(a//b)print(a%b)print(a/b)A.3，3，3.3333...B.3，1，3.3333...C.3.3333...，3.3333...，3D.3.3333...，1，3.3333...解析：    在Python中，//表示地板除（向下取整），%表示取余，/表示除（Python2向下取整返回3）2.如下程序Python2会打印多少个数:（D）k=1000whilek>1:    print(k)k=k/2A.1000 B.10C.11D.9解析：    按照题意每次循环K/2，直到K值小于等

  10. ruby-on-rails - Rails - 从命名路由中提取 HTTP 动词 - 2

    Rails中有没有一种方法可以提取与路由关联的HTTP动词？例如，给定这样的路线:将“users”匹配到:“users#show”，通过:[:get,:post]我能实现这样的目标吗？users_path.respond_to?(:get)(显然#respond_to不是正确的方法)我最接近的是通过执行以下操作，但它似乎并不令人满意。Rails.application.routes.routes.named_routes["users"].constraints[:request_method]#=>/^GET$/对于上下文，我有一个设置cookie然后执行redirect_to:ba

随机推荐
