AXI4和AXI4-Lite、AXI4-Stream接口信号
AXI（Advanced eXtensible Interface高级可扩展总线）是一种总线协议
AXI4包含3种类型的接口：
1）AXI4：主要面向高性能地址映射通信的需求；（突发数据）（地址映射模式）
2）AXI4-Lite：是一个轻量级的，适用于吞吐量较小的地址映射通信总线；（无突发）
（地址映射模式）
3）AXI4-Stream：面向高速流数据传输（流模式）

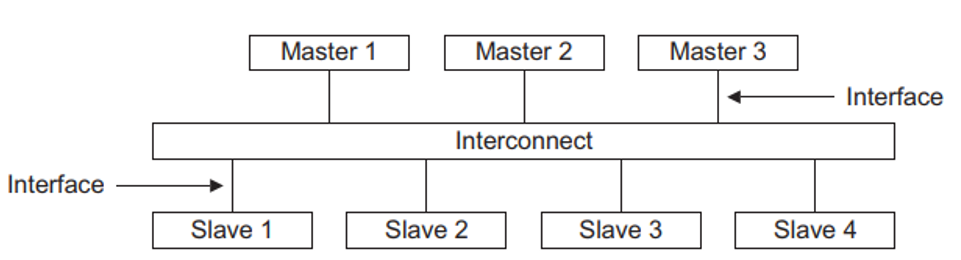

可以挂载多个master和slave ,互相交互信息
1）高效：通过标准化的AXI接口，开发者只需要学习一种IP核的通讯协议即可；
2）易用：针对具体应用提供合适的接口协议。
AXI4：面向地址映射的接口，在单地址传输的情况下最大允许256个时钟周期的数据突发长度；
AXI4-Lite：一个轻量级的地址映射单次传输接口，占用较少的资源；
AXI4-Stream：去掉了地址传输的功能，允许无限制的数据突发传输，无需考虑地址映射。
3）易得：标准化的AXI接口协议资源，不仅可以在xilinx官网上获得，也可以在全球范围内ARM的所有合作伙伴处获得。
大量的IP core支持AXI4协议；
大量的第三方AXI工具可提供多样的系统开发、验证和功能定制。
AXI4和AXI4-Lite包含5个不同的通道：
（1）写地址通道
（2）写数据通道
（3）写响应通道
（4）读地址通道
（5）读数据通道
数据可以在主从设备间同步的双向传输，并且数据传输大小可以改变。AXI4将数据传输的突发长度限制为最大256，AXI4-Lite每次传输仅运输传输一个数据。
如图1所示，AXI4协议主从设备间的读操作使用独立的读地址和读数据通道，只需要一个地址就可以执行最大为256的突发长度的读操作。
PS ：在数据读取时，读取的数据从图中可以看到不是连续读取，说明slave是空闲时才传递

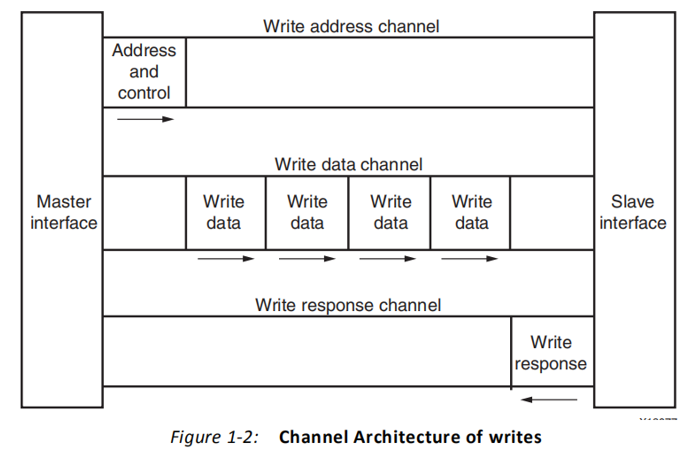

如图2所示，AXI4协议主从设备间的写操作使用写地址、写数据和写响应通道。只需要一个地址就可以执行最大为256的突发长度的写操作。
当第一步完成后，master通过write_addrsess通道给slave发送地址，具体操作：master必须拉个一个awvalid信号，在awvalid信号为高的时候，将对应的地址发送给slave
4.当master发送完写数据后，必须通过writer response 收到slave的应答信号，Bready会拉 高，在Bvalid也为高电平时，slave会将bresp信号拉高一个周期，master只要判断到该信号为高电平，既可以给slave发送要写的数据
1）全局信号
| 信号名 | AXI4 | AXI4-Lit |
| ACLK | 全局时钟 |
|
| ARESETN | 全局复位，低有效。 |
|
2）写地址通道信号
| 信号名 | 源 | AXI4 | AXI4-Lit |
| AWID | 主 | 写地址ID。这个信号用于写地址信号组的标记。 | 不支持 |
| AWADDR | 主 | 写地址。 写地址给出突发数据传输的第一个传输地址。 |
|
| AWLEN | 主 | 突发长度。给出突发传输中准确的传输个数。支持INCR和WRAP传输模式。 突发长度=awlen+1 | 不支持 |
| AWSIZE | 主 | 突发大小。 这个信号用于确定突发传输中每个传输的大小。 总线位宽=2^size Betyes | 不支持 |
| AWBURST | 主 | 突发类型。该信息与突发大小信息一起，表示在突发过程中，地址如何应用于每个传输。支持INCR和WRAP传输模式。 | 不支持 |
| AWLOCK | 主 | 锁类型。该信号提供了关于传输原子特性的额外信息（普通或互斥访问）。 | 不支持 |
| AWCACHE | 主 | 缓存类型，建议值为0011。 |
|
| AWPROT | 主 | 保护类型，访问权限，建议值为000。 |
|
| AWQOS | 主 | QoS标识符，xilinx AXI4不支持。 | 不支持 |
| AWREGION | 主 | 用于每个写操作的地址通道上的域标识符。通过该标识实现一个物理端口对应多个逻辑端口 | 不支持 |
| AWUSER | 主 | xilinx AXI4不支持。 | 不支持 |
| AWVALID | 主 | 写地址有效信号。为高指示地址有效。 |
|
| AWREADY | 从 | 写地址准备信号。为高表示从设备空闲，准备接收地址；为低表示从设备忙。 |
|
3）写数据通道信号
| 信号名 | 源 | AXI4 | AXI-Lite |
| WDATA | 主 | 写数据，32位到1024位宽 | 只支持32位宽 |
| WSTRB | 主 | 写字节选通，用于表示更新存储器的字节通道，对于数据总线的每8位数据有一位写选通信号。 | 从设备端可选择忽略。 |
| WLAST | 主 | 写最后一个数据指示信号。表示突发传输中的最后一个数据。 | 不支持 |
| WUSER | 主 | xilinx AXI4不支持。 | 不支持 |
| WVALID | 主 | 写有效。为高指示数据有效。 |
|
| WREADY | 从 | 写准备。为高表示从设备空闲，准备接收数据；为低表示从设备忙。 |
|
4）写响应通道
| 信号名 | 源 | AXI4 | AXI-Lite |
| BID | 从 | 响应ID。写响应识别标记，BID值必须匹配AWID值。 | 不支持 |
| BRESP | 从 | 写响应。该信号表示写状态，可允许相应的表示为OKAY\EXOKAY\SLVERR\DECERR。 | EXOKAY状态不支持 |
| BUSER | 从 | xilinx AXI4不支持。 | 不支持 |
| BVALID | 从 | 写响应有效。为高指示响应数据有效。 |
|
| BREADY | 主 | 写响应准备。为高表示主设备空闲，准备接收写响应；为低表示主设备忙。 |
|
5）读地址通道
| 信号名 | 源 | AXI4 | AXI-Lite |
| ARID | 主 | 读地址ID。这个信号用于读地址信号组的标记。 | 不支持 |
| ARADDR | 主 | 读地址。读地址给出突发数据传输的第一个传输地址。 |
|
| ARLEN | 主 | 突发长度。给出突发传输中准确的传输个数。支持INCR和WRAP传输模式。 | 不支持 |
| ARSIZE | 主 | 突发大小。这个信号用于确定突发传输中每个传输的大小。 | 不支持 |
| ARBURST | 主 | 突发类型。该信息与突发大小信息一起，表示在突发过程中，地址如何应用于每个传输。支持INCR和WRAP传输模式。 | 不支持 |
| ARLOCK | 主 | 锁类型。该信号提供了关于传输原子特性的额外信息（普通或互斥访问）。 | 不支持 |
| ARCACHE | 主 | 缓存类型，建议值为0011。 |
|
| ARPROT | 主 | 保护类型，建议值为000。 |
|
| ARQOS | 主 | QoS标识符，xilinx AXI4不支持。 | 不支持 |
| ARREGION | 主 | 用于每个读操作的地址通道上的域标识符。 | 不支持 |
| ARUSER | 主 | xilinx AXI4不支持。 | 不支持 |
| ARVALID | 主 | 读地址有效信号。为高指示地址有效。 |
|
| ARREADY | 从 | 读地址准备信号。为高表示从设备空闲，准备接收地址；为低表示从设备忙。 |
|
6）读数据通道
| 信号名 | 源 | AXI4 | AXI-Lite |
| RID | 从 | 读ID标记，该信号是读数据信号组标记，由从设备产生RID，RID必须和读交易中的ARID匹配。 | 不支持 |
| RDATA | 从 | 读数据。32位到1024位宽 | 只支持32位宽 |
| RRESP | 从 | 读响应。该信号表示读状态，可允许相应的表示为OKAY\EXOKAY\SLVERR\DECERR。 | EXOKAY状态不支持 |
| RLAST | 从 | 读最后一个数据指示信号。表示突发传输中的最后一个数据。 | 不支持 |
| RUSER | 从 | xilinx AXI4不支持。 | 不支持 |
| RVALID | 从 | 读有效。为高指示数据有效。 |
|
| RREADY | 主 | 读准备。为高表示主设备空闲，准备接收数据；为低表示主设备忙。 |
|
7）AXI4-Stream信号
| 信号名 | 源 | 默认值 | 功能 |
| TVALID | No | N/A | Stream读写数据有效。为高指示数据有效。 |
| TREADY | Yes | 1 | Stream读写读准备。为高表示对端设备空闲，准备接收数据；为低表示对端设备忙。 |
| TDATA | Yes | 0 | Stream读写数据，8到4096位宽。 |
| TSTRB | Yes | 同TKEEP，否则为1 | 字节选通信号。用于表示更新存储器的字节通道，对于数据总线的每8位数据有一位选通信号。 |
| TKEEP | Yes | 1 | 字节选通信号。TKEEP未被确认的那些相关的字节是空字节，可以从数据流中去除。 |
| TLAST | Yes | 0 | 表明包的边界。 |
| TID | Yes | 0 | 数据流标识符。 |
| TDEST | Yes | 0 | 数据流路由信息。 |
| TUSER | Yes | 0 | 用户定义的边带信息，这些信息能伴随数据流进行发送。 |
主机发送valid信号（数据有效）
从机发送ready信号（准备好了）
Master （主机）：我们自己
Slave（从机）: 例如MIG_DDR

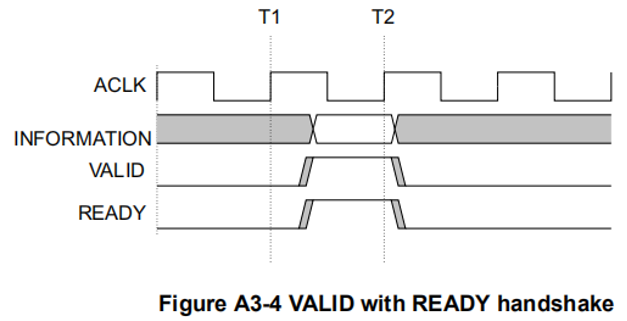

握手信号有三种情况，都是对的，分别如下：
（1）vaild在前，ready在后
（2）vaild在后，ready在前
（3）vaild，ready一起
Channel （通道）
– Independent collection of AXI signals associated to a VALID signal
Interface （接口）
– Collection of one or more channels that expose an IP core’s function, connecting a master to a slave
– Each IP core may have multiple interfaces.
– Also: AXI4, AXI4-Lite, AXI4-Stream
Bus （总线）
– Multiple-bit signal (not an interface or channel) 多bit信号
一个接口里面有多个通道，每个通道有多个总线
Transfer （传输）
– Single clock cycle where information is communicated, qualified by a VALID handshake. (一个时钟周期的传输)
Data beat.
Transaction （事务）
– Complete communication operation across a channel, composed of a one or more transfers
Burst （突发）
– Transaction that consists of more than one transfer
