目录
①点击“Add Sources”，在弹出的对话框中勾选“Add or create simulation sources”，点击“Next”继续。

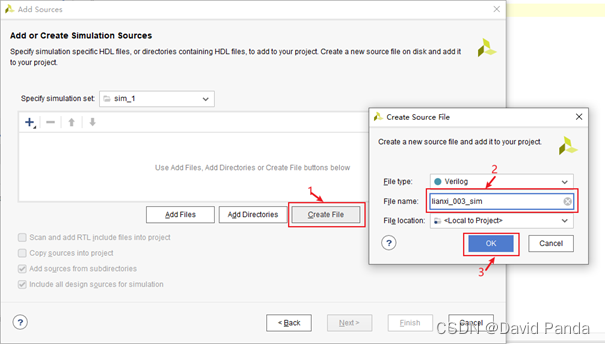

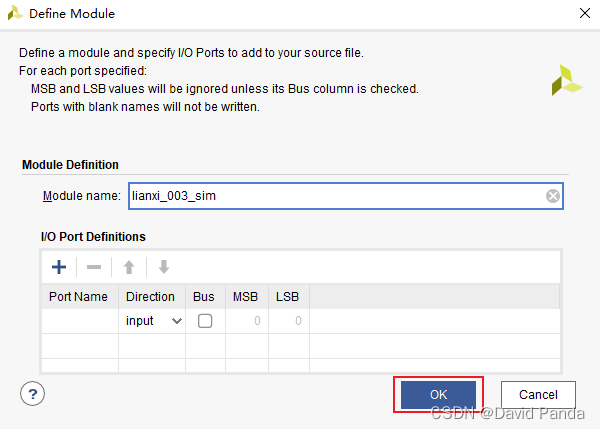

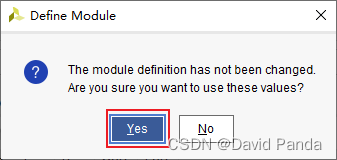

②点击“Create File”，在弹出的对话框中给仿真源文件命名（命名规则与设计源文件一致），点击“OK”继续。

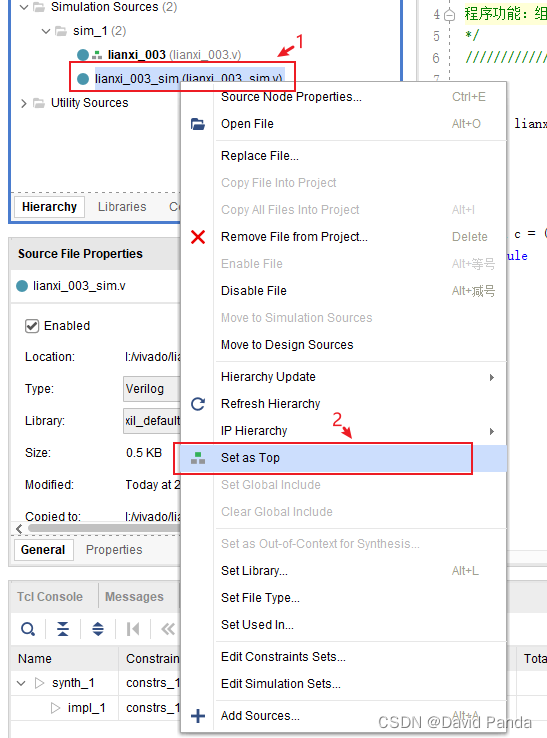

⑥将新建的仿真文件“lianxi_003_sim”设置成顶层。
⑦在新建的“lianxi_003_sim”中根据“与”门的功能要求编写测试源代码
⑧project manager→run simulation→run behavioral simulation
这里以组合逻辑“与”门为例来说明在vivado中编写仿真文件(testbench)的流程及注意事项。
表1 “与”门的真值表
| 输入 | 输出 | |
| a | b | c |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
“与”门的设计源文件：
`timescale 1ns / 1ps
//
/*
程序功能：组合逻辑“与”门
*/
//
module lianxi_003(
input a ,
input b ,
output c
);
assign c = (a & b);
endmodule
具体测试文件的编写规则、含义在“lianxi_003_sim”的注释中已经说明。
///
/*
程序功能：给设计源文件及功能编写仿真文件，验证设计是否满足要求。
*/
///
//1、设置仿真时间单位
//格式“`timescale 1ns / 1ps”，其中时间单位“1ps”
`timescale 1ns / 1ps
module lianxi_003_sim();
//2、定义信号类似
//与设计源文件对应，对应规则：一般输入信号定义为reg，输出信号定义为wire
reg a;
reg b;
wire c;
//3、例化设计源文件
//注意第一个名字为设计源文件名，第二个满足源文件命名规则即可，这里为了方便起，和设计源文件同名。
lianxi_003 lianxi_003 (
.a(a),
.b(b),
.c(c)
);
//4、添加激励（测试条件）
initial
begin
a = 0;
b = 0;
#500;
a = 0;
b = 1;
#500;
a = 1;
b = 0;
#500;
a = 1;
b = 1;
#500;
end
endmodule

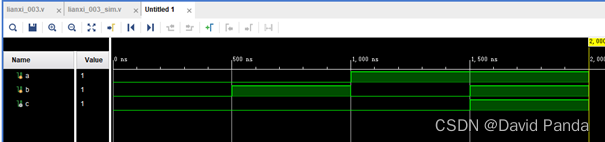

同“与”门的真值表对比，验证了所设计的“与”门的正确性。
参考资料：
使用VIVADO编写简单的Verilog程序和Testbench_xidian_hxc的博客-CSDN博客
