ECAPA_TDNN代码和论文细节分析

• 一、数据部分(dataloader.py)
• 二、网络结构(model.py)
• • 2.1 整体网络结构
  • 2.2 SpecAugment算法
  • 2.3 注意力统计池化
  • 2.4 SE Res2Blocks
  • • 2.4.1 SE block
    • 2.4.2 res2net
  • 2.5 MFA多层特征聚合
• 三、损失函数AAMsoftmax(loss.py)

来源：INTERSPEECH 2020
机构：比利时根特大学
论文地址：
源码地址：
论文阅读博客：ECAPA_TDNN 上

一、数据部分(dataloader.py)

1. 数据集： Voxceleb2 5994个说话人
2. 数据增强： 每个话语生成6个额外的样本
   （1） 结合MUSAN（嘈杂的人声，噪声）数据集提供的RIR数据集（混响）生成三个。
   （2） 利用Sox (tempo up, tempo down)和ffmpeg (alternating opus or aac compression) 生成三个。
   （3） SpecAugment算法：随机掩码。（在第二部分具体说明）

MUSAN数据集下载：wget https://www.openslr.org/resources/17/musan.tar.gz
RIR数据集下载：wget https://openslr.org/resources/28/rirs_noises.zip

3. 相关代码
   数据增强过程如下：先对音频长度进行调整，再通过选择语句随机选择增强方式。

audio, sr = soundfile.read(self.data_list[index])
#将所有音频调整为一个长度
length = self.num_frames * 160 + 240
if audio.shape[0] <= length:
	shortage = length - audio.shape[0]
	audio = numpy.pad(audio, (0, shortage), 'wrap')
start_frame = numpy.int64(random.random()*(audio.shape[0]-length))
audio = audio[start_frame:start_frame + length]
audio = numpy.stack([audio],axis=0)
# 数据增强
augtype = random.randint(0,5)
if augtype == 0:   # Original
	audio = audio
elif augtype == 1: # Reverberation混响
	audio = self.add_rev(audio)
elif augtype == 2: # Babble
	audio = self.add_noise(audio, 'speech')
elif augtype == 3: # Music
	audio = self.add_noise(audio, 'music')
elif augtype == 4: # Noise
	audio = self.add_noise(audio, 'noise')
elif augtype == 5: # Television noise
	audio = self.add_noise(audio, 'speech')
	audio = self.add_noise(audio, 'music')
return torch.FloatTensor(audio[0]), self.data_label[index]

如下为混响增强，随机从数据集中选取混响音频，再增加混响音频的维度与人声音频保持一致，最后对人声音频和混响音频做一个卷积。

#添加混响
def add_rev(self, audio):
	rir_file    = random.choice(self.rir_files)
	rir, sr     = soundfile.read(rir_file)
	rir         = numpy.expand_dims(rir.astype(numpy.float),0)
	rir         = rir / numpy.sqrt(numpy.sum(rir**2))
	return signal.convolve(audio, rir, mode='full')[:,:self.num_frames * 160 + 240]

如下为噪声增强，先获得人声音频的db，随机选出n个噪声音频，将噪声音频长度调整至与人声音频一致，再获得噪声音频的db，随机获取noise信噪比，然后计算出噪声系数，并与噪声音频相乘。将所有噪声音频进行concatencate，再与人声音频叠加。

def add_noise(self, audio, noisecat):
  #numpy.mean(audio ** 2) 为信号功率
	clean_db    = 10 * numpy.log10(numpy.mean(audio ** 2)+1e-4)
	numnoise    = self.numnoise[noisecat]
	noiselist   = random.sample(self.noiselist[noisecat], random.randint(numnoise[0],numnoise[1]))
	noises = []
	for noise in noiselist:
		#假设噪声音频长度已调整至人声音频一致
		noise_db = 10 * numpy.log10(numpy.mean(noiseaudio ** 2)+1e-4)
		noisesnr   = random.uniform(self.noisesnr[noisecat][0],self.noisesnr[noisecat][1])
		#noiseaudio乘以噪声系数
		noises.append(numpy.sqrt(10 ** ((clean_db - noise_db - noisesnr) / 10)) * noiseaudio)
	noise = numpy.sum(numpy.concatenate(noises,axis=0),axis=0,keepdims=True)
	return noise + audio

二、网络结构(model.py)

2.1 整体网络结构

网络结构如下

1. 数据增强
2. TDNN block
3. 多层特征聚合
4. 注意力统计池化
5. FC+BN
6. 输出

def forward(self, x, aug):
      #数据增强
	    with torch.no_grad():
	        x = self.torchfbank(x)+1e-6
	        x = x.log()
	        x = x - torch.mean(x, dim=-1, keepdim=True)
	        if aug == True:
	            x = self.specaug(x)

	    #相当于一个TDNN block
	    x = self.conv1(x)
	    x = self.relu(x)
	    x = self.bn1(x)

	    #多层特征聚合
	    x1 = self.layer1(x)
	    x2 = self.layer2(x+x1)
	    x3 = self.layer3(x+x1+x2)

	    x = self.layer4(torch.cat((x1,x2,x3),dim=1))
	    x = self.relu(x)

	    #注意力统计池化
	    t = x.size()[-1]
	    global_x = torch.cat((x,torch.mean(x,dim=2,keepdim=True).repeat(1,1,t), torch.sqrt(torch.var(x,dim=2,keepdim=True).clamp(min=1e-4)).repeat(1,1,t)), dim=1)
	    w = self.attention(global_x)
	    mu = torch.sum(x * w, dim=2)
	    sg = torch.sqrt( ( torch.sum((x**2) * w, dim=2) - mu**2 ).clamp(min=1e-4) )
	    x = torch.cat((mu,sg),1)

	    x = self.bn5(x)
	    x = self.fc6(x)
	    x = self.bn6(x)

	    return x

2.2 SpecAugment算法

SpecAugment算法是一种添加掩码的数据增强算法，步骤如下：

1. 预加重：PreEmphasis(torch.nn.Module)
2. 提取梅尔
   torchaudio.transforms.MelSpectrogram(sample_rate=16000, n_fft=512, win_length=400, hop_length=160, f_min = 20, f_max = 7600, window_fn=torch.hamming_window, n_mels=80)
3. 将梅尔进行零均值归一化，可以直接将Mask位置设为0
4. 时间维度掩码
5. 频率维度掩码

总代码：

 with torch.no_grad():
     #预加重和提取梅尔
	 x = self.torchfbank(x)+1e-6
	 #对数梅尔
	 x = x.log()
	 x = x - torch.mean(x, dim=-1, keepdim=True)
	 if aug == True:
	     #添加掩码
	     x = self.specaug(x)

掩码部分主要代码：
1.获取梅尔的维度，分别赋值为batch, fea, time
batch为每批次输入梅尔的数量；
fea为每一个梅尔的特征维度，这里应该为80；
time为每一个梅尔的时间维度
2.掩码的长度：生成[batch, 1, 1]维数组
3.掩码的位置：生成[batch, 1 ,1]维数组，根据长度和梅尔的维度调整
4.生成一个D维张量，并将其增加维度至[1,1,D]
5.根据掩码长度和掩码位置得到掩码：[batch, 1 , D] ->[batch, D] ->[batch, 1 , D] or [batch, D, 1]
6.将梅尔掩码的地方赋值为0

def mask_along_axis(self, x, dim):
    original_size = x.shape
    batch, fea, time = x.shape
    if dim == 1:
        D = fea
        width_range = self.freq_mask_width
    else:
        D = time
        width_range = self.time_mask_width

    mask_len = torch.randint(width_range[0], width_range[1], (batch, 1), device=x.device).unsqueeze(2)
    mask_pos = torch.randint(0, max(1, D - mask_len.max()), (batch, 1), device=x.device).unsqueeze(2)
    arange = torch.arange(D, device=x.device).view(1, 1, -1)
    mask = (mask_pos <= arange) * (arange < (mask_pos + mask_len))
    mask = mask.any(dim=1)

    if dim == 1:
        mask = mask.unsqueeze(2)
    else:
        mask = mask.unsqueeze(1)
    #用0填充张量x中对应mask位置处为True的元素
    x = x.masked_fill_(mask, 0.0)
    return x.view(*original_size)

2.3 注意力统计池化

主要是通过两个公式计算加权平均和加权标准差：
$${\mu }_c=\sum _t^T{\alpha }_{t,c}{h}_{t,c}$$
$${\sigma }_c=\sqrt{\sum _t^T{\alpha }_{t,c}{h}_{t,c}^2-{\mu }_c^2}$$
池化层的最终输出由加权平均μ和加权标准差σ的向量串联得到。

# 得到时间帧
t = x.size()[-1]
# 获取时间帧维度的均值和标准差，然后串联原始数据
mean = torch.mean(x,dim=2,keepdim=True).repeat(1,1,t)
standrad = torch.sqrt(torch.var(x,dim=2,keepdim=True).clamp(min=1e-4)).repeat(1,1,t))
global_x = torch.cat((x, mean, standrad), dim=1)
#通过注意力网络得到注意力矩阵w
w = self.attention(global_x)
self.attention = nn.Sequential(
            nn.Conv1d(4608, 256, kernel_size=1),
            nn.ReLU(),
            nn.BatchNorm1d(256),
            nn.Tanh(), # I add this layer
            nn.Conv1d(256, 1536, kernel_size=1),
            nn.Softmax(dim=2),
            )

mu = torch.sum(x * w, dim=2)
sg = torch.sqrt( ( torch.sum((x**2) * w, dim=2) - mu**2 ).clamp(min=1e-4) )
x = torch.cat((mu,sg),1)

2.4 SE Res2Blocks

2.4.1 SE block

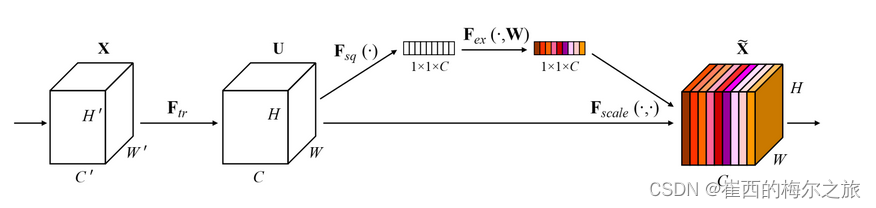

一维SE blocks，重新缩放帧级特征，得到通道的重要性。
过程为：
1.特征通过全局平均池化进行压缩
2.用两个全连接层，主要是为了应用relu和sigmoid(将输出映射至0和1)。第一个全连接层降低维度，第二个全连接层恢复维度。
3.输出为输入乘以权重矩阵。

 def __init__(self, channels, bottleneck=128):
    super(SEModule, self).__init__()
    self.se = nn.Sequential(
        #全局平均池化压缩为1个数
        nn.AdaptiveAvgPool1d(1),
        nn.Conv1d(channels, bottleneck, kernel_size=1, padding=0),
        nn.ReLU(),
        nn.Conv1d(bottleneck, channels, kernel_size=1, padding=0),
        nn.Sigmoid(),
        )

def forward(self, input):
    #获得权重矩阵
    x = self.se(input)
    return input * x

2.4.2 res2net

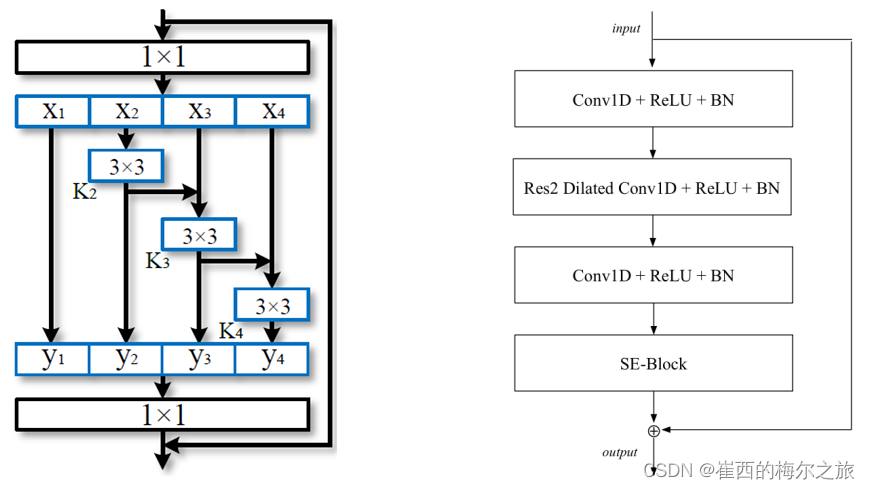

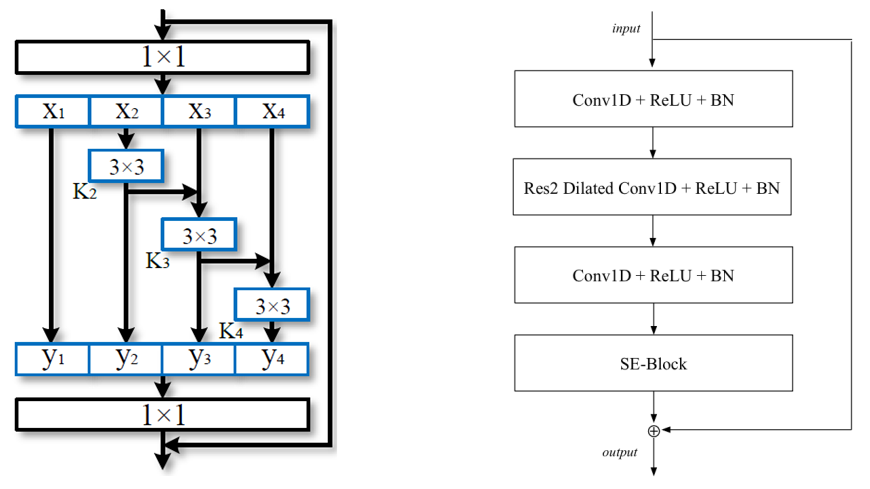

res2net主要是利用细粒度的多尺度信息，产生多个感受野的组合。下面左图是res2net多尺度的具体做法，右图是本论文res2net模块的网络结构。
由左图可得，res2net将传统resnet中的3*3卷积进行了多尺度的解耦，在1 * 1卷积之后对通道进行分组，尺度越大计算开销越大。
由右图可知，包含了扩展卷积和前后密集层，第一个密集层用于降低维度，第二个密集层用于恢复维度，最后由SE模块缩放每一个通道。

本文所用的res2net采用了8尺度，在代码中x1是作为最后一个直接送到。

def forward(self, x):
     residual = x
     #############################
     out = self.conv1(x)
     out = self.relu(out)
     out = self.bn1(out)
     #############################
     #############################
     #这里是res2net的核心
     spx = torch.split(out, self.width, 1)
     #分块卷积计算
     for i in range(self.nums):
       if i==0:
         sp = spx[i]
       else:
         sp = sp + spx[i]
       sp = self.convs[i](sp)
       sp = self.relu(sp)
       sp = self.bns[i](sp)
       if i==0:
         out = sp
       else:
         out = torch.cat((out, sp), 1)
     #cat x1的块
     out = torch.cat((out, spx[self.nums]),1)
     ###############################
     ###############################
     out = self.conv3(out)
     out = self.relu(out)
     out = self.bn3(out)
     ###############################
     out = self.se(out)
     out += residual
     return out

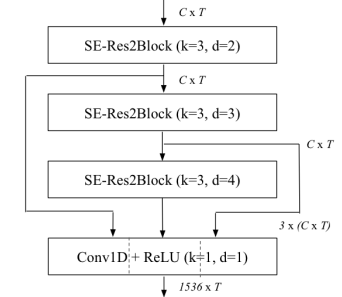

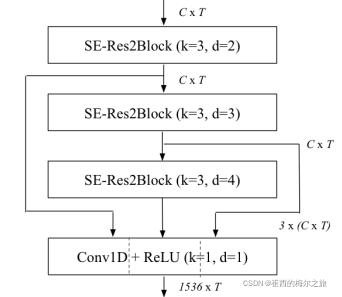

2.5 MFA多层特征聚合

MFA是多层特征聚合，将SE Res2Blocks输出特征映射连接起来

整体代码

x1 = self.layer1(x)
x2 = self.layer2(x+x1)
x3 = self.layer3(x+x1+x2)
x = self.layer4(torch.cat((x1,x2,x3),dim=1))
x = self.relu(x)

三、损失函数AAMsoftmax(loss.py)

详细介绍见：https://blog.csdn.net/qq_39478403/article/details/116788113
加性角度边界损失最早用于人脸识别任务。
原理：最大化类间间距，最小化类内间距。
softmax loss在决策边界产生明显的模糊性，但是AAMsoftmax通过添加加性角度边距可以扩大类间的间隙。

1. 归一化输入特征和FC层权重。令所得归一化特征$x_i$与第j类别的FC层权重点乘得到FC层的第j个输出$cos{\theta }_j$，将特征$x_i$预测为第j类的预测值

cosine = F.linear(F.normalize(x), F.normalize(self.weight))

2. 根据正余弦公式计算$sin{\theta }_j$

sine = torch.sqrt((1.0 - torch.mul(cosine, cosine)).clamp(0, 1))

3. 根据当前夹角的正余弦，计算添加了加性角度边距m的$cos(\theta +m)$

phi = cosine * self.cos_m - sine * self.sin_m

4. 松弛约束

phi = torch.where((cosine - self.th) > 0, phi, cosine - self.mm)

5. 生成标签矩阵

one_hot = torch.zeros_like(cosine) #全0矩阵
one_hot.scatter_(1, label.view(-1, 1), 1) #在label索引上用1替换0

6. 当输入特征x对应真实类别，采用新 Target Logit cos(θ_yi + m)
   其余并不对应输入特征x的真实类别的类，保持原有的logit

output = (one_hot * phi) + ((1.0 - one_hot) * cosine)

7. 使用scale缩放新的logit

output = output * self.s

8. 计算损失

loss = self.ce(output, label)
self.ce = nn.CrossEntropyLoss()
