Cisco模拟器GNS3基本命令

一个奋斗中的麻花 2024-04-10 原文

Cisco模拟器GNS3基本命令

配置 ip 地址和子掩网码
Route>enable //进入路由器配置的特权模式
Route#config terminal //配置终端
Route(config)#interface fastEthernet 0/0 //配置快速以太网接口0/0
Route(config-if)#no shutdown //打开快速以太网接口0/0
Route(config-if)#ip address 10.0.0.1 255.0.0.0 //为快速以太网接口0/0配置ip地址和子掩网码
Route(config-if)#exit //退出快速以太网接口0/0的配置
Route(config)#interface serial 2/0 //配置广域网接口2/0
Route(config-if)#no shutdown //打开广域网接口2/0
Route(config-if)#clock rate 64000 //为广域网接口2/0配置时钟频率64k，只需要配置一端即可
Route(config-if)#ip address 11.0.0.1 255.0.0.0 //为广域网接口2/0配置ip地址和子掩网码
R1#show ip interface brief //查看路由的IP配置

静态路由表
Route>enable //进入路由器配置的特权模式
Route#show ip route //查看路由器的路由表
Route#config terminal //配置终端
Route(config)#ip route 12.0.0.0(目标网段) 255.255.0.0(目标网段的子掩网码) 11.0.0.2(去目标网段下一跳给谁) //设置静态路由
Route(config)#no ip route 12.0.0.0(目标网段) 255.255.0.0(目标网段的子掩网码) //删除一个静态路由

接口IP
R1的接口IP
Router>
Router>en
Router#conf t
Router(config)#ho R1
R1(config)#in g0/1
R1(config-if)#ip ad 10.1.1.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit

OSPF路由
（1）R1的路由协议OSPF
R1>
R1>en
R1#conf t
R1(config)#router ospf 100
R1(config-router)#router-id 2.2.2.2
R1(config-router)#network 10.1.1.0 0.0.0.255 area 1
R1(config-router)#network 20.1.1.0 0.0.0.255 area 0
R1(config-router)#end
R1#sh ip ro

（2）R2的路由协议OSPF
R2>en
R2#conf t
R2(config)#router ospf 100
R2(config-router)#router-id 3.3.3.3
R2(config-router)#network 20.1.1.0 0.0.0.255 area 0
R2(config-router)#network 10.1.2.0 0.0.0.255 area 2
R2(config-router)#end
R2#sh ip ro

ACL相关操作
扩展ACL配置

  1. 扩展ACL:
    扩展ACL的编号为100-199
    扩展ACL可以限制：

    IP报文的源地址、目标地址
    协议(IP、ICMP、TCP、UDP)
    源端口（TCP、UDP）
    目标端口（TCP、UDP）

  2. 扩展ACL语法：
    access-list 扩展ACL编号（100-199） permit|deny 协议名（IP、ICMP、TCP、UDP） 源IP地址 通配符掩码 目的IP地址 通配符掩码 eq 服务名（或端口号）

例：
A(config)#access-list 100 deny ip any 6.0.0.0 0.255.255.255
A(config)#interface f2/0
A(config-if)#ip access-group 100 in
A(config-if)#exit
A#show ip access-list
Extended IP access list 100
10 deny ip any 6.0.0.0 0.255.255.255 (15 matches)

删除扩展ACL全局：no access-list 列表号

配置保存

  1. 配置路由器时，通常需要在console里面输入很多命令，在输完配置的命令后，要回退到特权用户模式（直接用end命令就可以），回退到特权用户模式后输入命令write会显示[OK]，说明第一步完成。

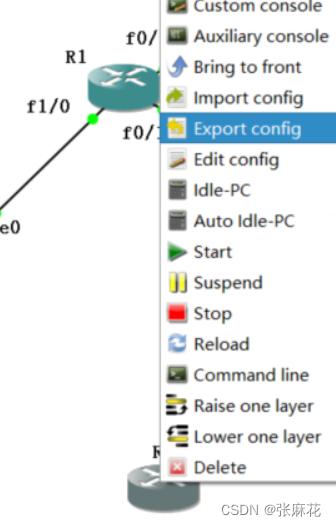

  2. 再点击Export config导出，随便导出到一个文件夹，为了后面好找建议将文件夹命名为config

  3. 上面只是保存了配置信息，但还需要保存你搭建的这个拓扑图，点击左上角File的Save project as…，将该拓扑环境保存。

最后，保存完毕，下次打开的时候直接open project，打开第四步保存的拓扑环境的那个文件夹中的gns文件夹即可。
