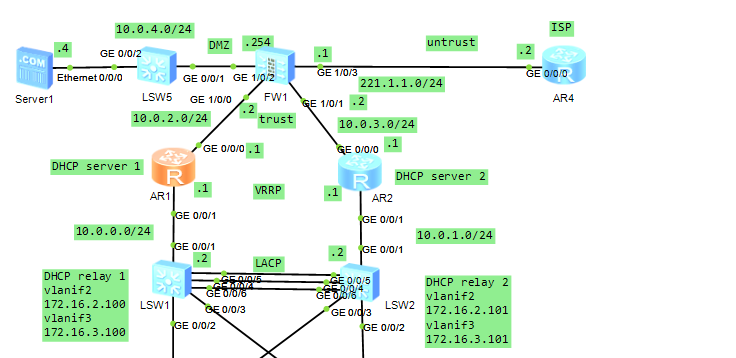

一、trust区域:G1/0/0、G1/0/1接口下的设备划分到此区域

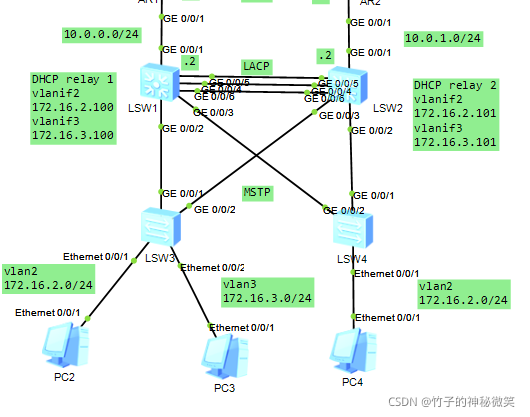

1、SW1与SW2做lacp链路聚合;
2、公司trust区域划分两个VLAN分别在交换层做MSTP,实现流量负载分担;
3、trust区域核心路由器层做双DHCP服务器做双备份,运行VRRP实现网关备份;
二、DMZ区域:G1/0/2接口下的设备划分到此区域
1、服务器做目的NAT允许untrust区域访问;
2、允许trust区域→DMZ区域的流量访问;
三、untrust区域:G1/0/3接口下的设备划分到此区域
1、允许trust区域→UNtrust区域的流量访问;
四、local区域:
1、出口做源NAT,类型为easy ip

SW1/SW2上:两台设备配置相同
lacp priority 100 // //此条配置仅在SW1配置,用于指定LACP主动端
interface eth-trunk 1
mode lacp-static // //模式为静态LACP模式
max actuve-linknumber 2
least active-linknumber 2
lacp preempt enable
lacp preempt delay 20
load-balance src-dst-ip // //设置流量负载模式为源目IP
port link-type trunk // //配置ETH-trunk 1链路类型为trunk
port trunk allow-pass vlan 2 3
trunkport G0/0/4 // //相应接口加入ETH-trunk 1中
trunkport G0/0/5
trunkport G0/0/6
验证是否成功:

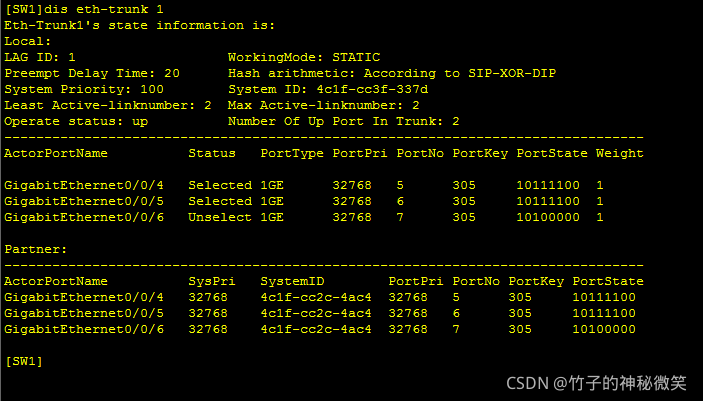

display eth-trunk 1


思路为SW1为实例1根桥让VLAN2流量走SW1,SW2为实例2根桥让VLAN3走SW2,SW1与SW2互为备份根。
SW1/SW2上:
vlan batch vlan 2 3
port-group group-member G0/0/1 to G0/0/3 // //把各交换接口放行
port link-type trunk
port trunk allow-pass vlan 2 3
stp region-configuration // //开始配置MSTP
region-name m1
instance 1 vlan 2
instance 2 vlan 3
action region-configuration
SW1上:
stp instance 1 root primary // //设置SW1在实例1中为根桥在实例2中为备份根
stp instance 2 root secondary
SW2上:
stp instance 1 root secondary // //设置SW2在实例1中为备份根在实例2中为根桥
stp instance 2 root primary
SW3/SW4上:
vlan batch vlan 2 3
port-group group-member G0/0/1 to G0/0/2 // //把各交换接口放行
port link-type trunk
port trunk allow-pass vlan 2 3
stp region-configuration // //开始配置MSTP
region-name m1
instance 1 vlan 2
instance 2 vlan 3
action region-configuration
SW3上:
intface e0/0/1 // //划分VLAN
port link-trpe access
port default vlan 2
intface e0/0/2
port link-trpe access
port default vlan 3
SW4上:
intface e0/0/1 // //划分VLAN
port link-trpe access
port default vlan 2
验证配置是否成功:
SW3/SW4上:

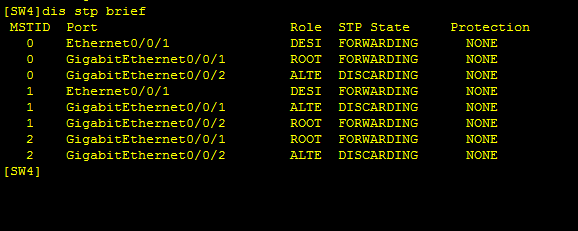

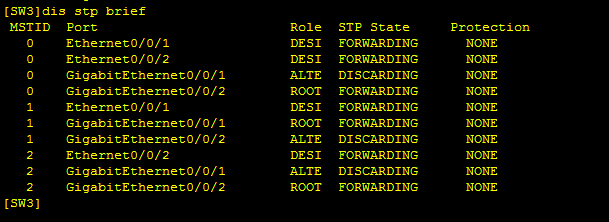

display stp brief



AR1上:
dhcp enable
ip pool vlan2 // //创建地址池名称为vlan2,为vlan2分配地址
network 172.16.2.0 mask 24
gateway-list 172.16.2.254
excluded-ip-address 172.16.2.100 172.16.2.253
// //摘除100-253地址,留出来给DHCP server2和VLANIF分配
ip pool vlan3 // //创建地址池名称为vlan2,为vlan2分配地址
network 172.16.3.0 mask 24
gateway-list 172.16.3.254
exculded-ip-address 172.16.3.100 172.16.2.253
// //摘除100-253地址,留出来给DHCP server2和VLANIF分配
interface g0/0/1
ip add 10.0.0.1 24
dhcp select global
ip route-static 172.16.2.0 24 10.0.0.2
ip route-static 172.16.3.0 24 10.0.0.2
AR2上:
dhcp enable
ip pool vlan2
network 172.16.2.0 mask 24
gateway-list 172.16.2.254
exculded-ip-address 172.16.2.1 172.16.2.105
// //摘除1-105地址,其中1-99为DHCP server1分配的动态地址,100-105为保留下来手动分配给设备的地址
ip pool vlan3
network 172.16.3.0 mask 24
gateway-list 172.16.3.254
exculded-ip-address 172.16.3.1 172.16.3.105
// //摘除1-105地址,其中1-99为DHCP server1分配的动态地址,100-105为保留下来手动分配给设备的地址
interface g0/0/1
ip address 10.0.1.1 24
dhcp select global
ip route-static 172.16.2.0 24 10.0.1.2
ip route-static 172.16.3.0 24 10.0.1.2
SW1上:
interface vlanif 1
ip add 10.0.0.2 24
dhcp enable
dhcp server group ar1 // //创建DHCP server组,组名为ar1
dhcp-server 10.0.0.1 // //指定DHCP server接口地址
interface vlanif 2 // //配置VLANIF2
ip add 172.16.2.100 24
dhcp select relay
dhcp relay server-select ar1
interface vlanif 3 // //配置VLANIF3
ip add 172.16.3.100 24
dhcp select relay
dhcp relay server-select ar1
SW2上:
interface vlanif 1
ip add 10.0.1.2 24
dhcp enable
dhcp server group ar1 // //创建DHCP server组,组名为ar1
dhcp-server 10.0.1.1 // //指定DHCP server接口地址
interface vlanif 2 // //配置VLANIF 2
ip add 172.16.2.101 24
dhcp select relay
dhcp relay server-select ar1
interface vlanif 3 // //配置VLANIF3
ip add 172.16.3.101 24
dhcp select relay
dhcp relay server-select ar1
验证配置是否正确
PC上输入命令IPCONFIG查看自动获取的地址

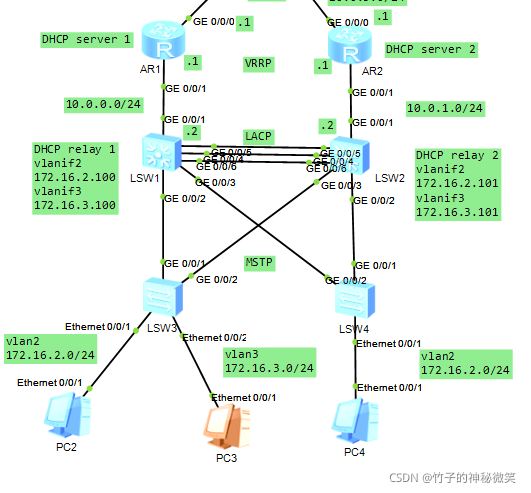

思路:使用AR1/AR2下的子接口做VRRP ,AR1做VLAN2主设备,ARP做VLAN3主设备,实现负载分担。
AR1/AR2上:
interface g0/0/1.2 // //进入子接口1.2开始配置VLAN2的VRRP功能
dot1q termination vid 2 // //剥离VLAN2的标签
arp broadcast enable // //开启接口ARP广播功能
ip address 172.16.2.102 24
vrrp vrid 2 virtual-ip 172.16.2.254
vrrp vrid 2 priority 130 // //设定优先值,选为主设备,AR2上不敲此条做为备
vrrp vrid 2 track interface G0/0/0 reduced 50 // //开启VRRP联动功能,AR2上不敲此条做为备
vrrp vrid 2 preempt-mode timer delay 20 // //配置抢占延时避免频繁切换
interface g0/0/1.3 // //进入子接口1.3开始配置VLAN3的VRRP功能
dot1q termination vid 3 // //剥离VLAN3的标签
arp broadcast enable // //开启接口ARP广播功能
ip address 172.16.3.102 24
vrrp vrid 3 virtual-ip 172.16.3.254
vrrp vrid 3 priority 130 // //设定优先值,选为主设备,AR1上不敲此条做为备
vrrp vrid 3 track interface G0/0/0 reduced 50 // //开启VRRP联动功能,AR1上不敲此条做为备
vrrp vrid 3 preempt-mode timer delay 20 // //配置抢占延时避免频繁切换
测试配置是否成功
display vrrp brief

至此我们trust区域内trust区域路由交换网络配置完成了

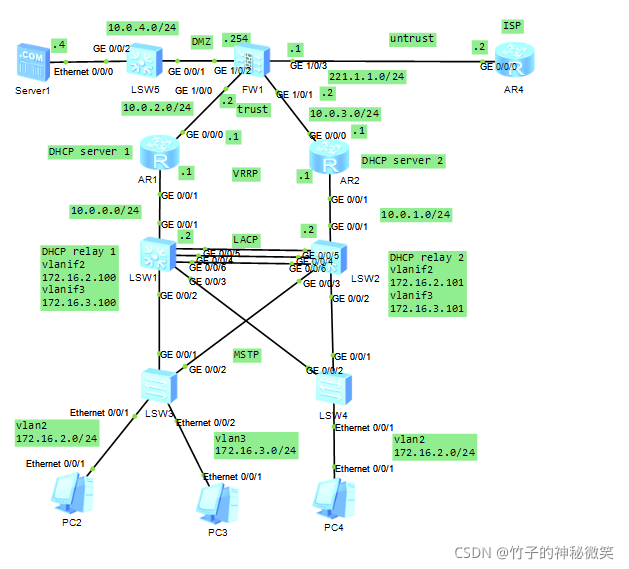

防火墙配置思路:
1、接口划分到各区域
2、配置接口IP,写通路由
3、安全策略做好
4、配置源目NAT

FW1上:
firewall zone trust // //进入信任区域,添加相应接口(注意防火墙是将接口下的设备加入到区域内,并不是接口加入到区域,防火墙上所有接口都属于local区域)
add interface g1/0/1
add interface g1/0/0
firewall zone untrust
add interface g1/0/3
firewall zone dmz
add interface g1/0/2
FW1上:
interface g1/0/0
ip address 10.0.2.2 24
interface g1/0/1
ip address 10.0.3.2 24
interface g1/0/2
ip address 10.0.4.254
interface g1/0/3
ip address 221.1.1.1 24 // //此处模拟的是静态公网地址上网,掩码用的24位,实际上掩码大多是30位
ip route-static 0.0.0.0 0 221.1.1.2
ip route-static 172.16.2.0 255.255.255.0 10.0.2.1 // //写通回路路由
ip route-static 172.16.2.0 255.255.255.0 10.0.3.1
ip route-static 172.16.3.0 255.255.255.0 10.0.2.1
ip route-static 172.16.3.0 255.255.255.0 10.0.3.1
AR1上:
interface g0/0/0
ip address 10.0.2.1 24
ip route-static 0.0.0.0 0 10.0.2.2 // // 虽然AR1与FW1是直连线路,但是也需要写上静态路由,否则不通
AR2上:
interface g0/0/0
ip address 10.0.3.1 24
ip route-static 0.0.0.0 0 10.0.3.2 // // 虽然AR1与FW1是直连线路,但是也需要写上静态路由,否则不通
首先我们需要可以通过内网访问DMZ区域服务器,但是服务器不可以主动访问trust区域,且只允许VLAN2访问。
配置思路:命名、源区域、目的区域、源地址(范围默认为any)、动作允许/禁止
FW1上:
security-policy
rule name trust_dmz
source-zone trust
destination-zone dmz
source-address 172.16.2.0 24
action permit
测试是否成功
PC上PING服务器内网地址
初此PING1-2个丢包为正常现象,此两个丢的报文为ARP广播寻址报文时间。
思路:首先配通安全策略再做NAT配置
FW1上:
security-policy // //配置安全策略放通
rule name trust_untrust
source-zone trust
destination-zone untrust
action permit
nat-policy // //配置NAT策略
rule name trust_untrust
source-zone trust
destination-zone untrust
action nat easy ip
测试源NAT配置是否成功:

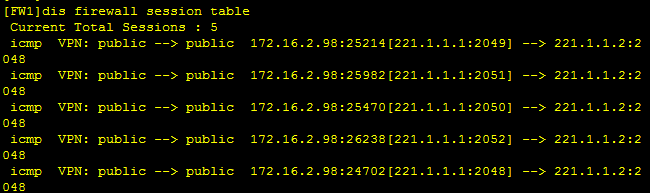

使用内网终端PING 外网设备,查看防火墙上会话表

也可以通过抓防火墙出口包查看:

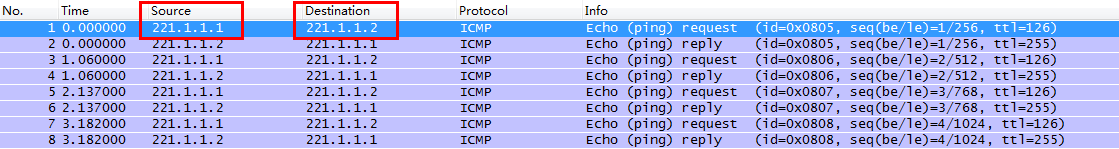

可以看到地址是转换后的地址访问的
FW1:
security-policy // //配置安全策略允许外网访问服务器
rule name untrust_dmz
source-zone untrust
destination-zone dmz
action permit
FW1:
nat srver server1 0 global 221.1.1.1 inside 10.0.4.4 no-reverse
将出口公网静态地址映射为服务器私网地址(此为简写版,不通服务协议需要写上协议或者端口)
测试目的NAT配置是否成功

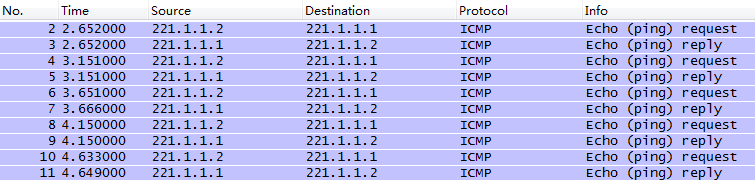

外网设备PING防火墙出口公网地址,在防火墙查看会话表

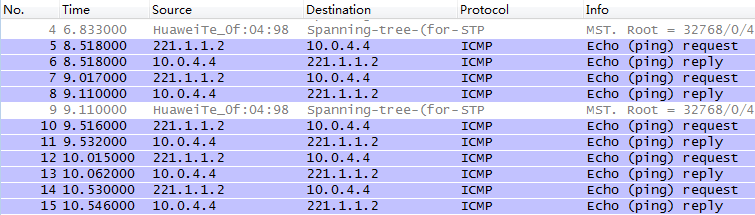

外网设备PING防火墙出口公网地址,在防火墙上G1/0/2服务器端抓包

外网设备PING防火墙出口公网地址,在防火墙上G1/0/3出口端抓包
