香橙派 Orange Pi Zero2 使用配置指南

传说中的暗暗 2023-07-27 原文

目前市场上树莓派产品价格居高不下，在做了一番对比后发现香橙派 Orange Pi Zero2 相对于树莓派 Zero 2 W 性能高了不是一点两点，最关键的是价格也很实在，64位1.5GHz高性能4核CPU，1G内存，千兆网卡，双频无线蓝牙，通用Type-C接口，小巧方便，带上官方外壳（尝鲜价）只要不到200大洋就可以轻松拿下，绝对是目前开发者的最佳选择选择，接下来就让我们对这块开发版进行配置吧。

香橙派 Orange Pi Zero2 介绍

正面图：

反面图：

配置:

CPU:全志H616 64位1.5GHz高性能四核Cortex-A53处理器
GPU:
Mali G31 MP2，Supports OpenGL ES 1.0/2.0/3.2、OpenCL 2.0
视频解码：
	H.265 Main10@L5.1 decoder up to 4K@60fps or 6K@30fps
	VP9 Profile 2 decoder up to 4K@60fps
	AVS2 JiZhun 10bit decoder up to 4K@60fps
	H.264 BP/MP/HP@L4.2 decoder up to 4K@30fps
视频编码：
	H.264 BP/MP/HP encoder up to 4K@25fps or 1080p@60fps
	JPEG snapshot performance of 1080p@60fps
内存：512MB/1GB DDR3 足以运行各种应用程序，在稳定的同时，兼具流畅和优雅
板载存储：TF卡插槽、2MB SPI Flash
板载以太网：支持10/100M/1000M 以太网
板载WIFI+蓝牙：
	AW859A芯片 支持双频Wifi 2.4GHz和5GHz
	支持IEEE 802.11 a/b/g/n/ac
	支持BT5.0
视频输出： Micro HDMI 2.0a up to 4K@60fps TV CVBS output,
音频输出：Micro HDMI输出
电源：USB Type C接口5V/3A输入
USB2.0端口： 1个
26pin接头：带有I2C、SPI、UART以及多个GPIO口
13pin接头：带有2个USB Host、IR pin、Tv-out、AUDIO(无MIC)以及3个GPIO口
调试串口：UART-TX、UART-RX以及GND
LED灯：电源指示灯和状态指示灯
支持的操作系统：Android 10、Ubuntu、Debian等操作系统
产品尺寸：53mm×60mm
重量：26g

Orange Pi Zero2 引脚示意图

准备工作

1、Orange Pi Zero2 一台
2、TF卡读卡器（用作烧录系统）
3、16G以上TF卡一张
4、mini HDMI高清线（连接显示器）
5、USB键盘鼠标

配置系统

开发版默认是没有系统的，需要下载系统镜像并且烧录到TF卡中才可以使用。

官方资源下载

通过官方提供的资源可以下载桌面版或服务器版的系统

包含ubuntu、debian、android、烧录工具以及Linux系统源码，省去你收集资源的烦恼。

Orange Pi Zero 2 官方资源下载

其他系统

Armbian

Armbian是轻量级的Debian系统和为ARM开发板专门发行并重新编译的Debian系统(Ubuntu派生自Debian)。

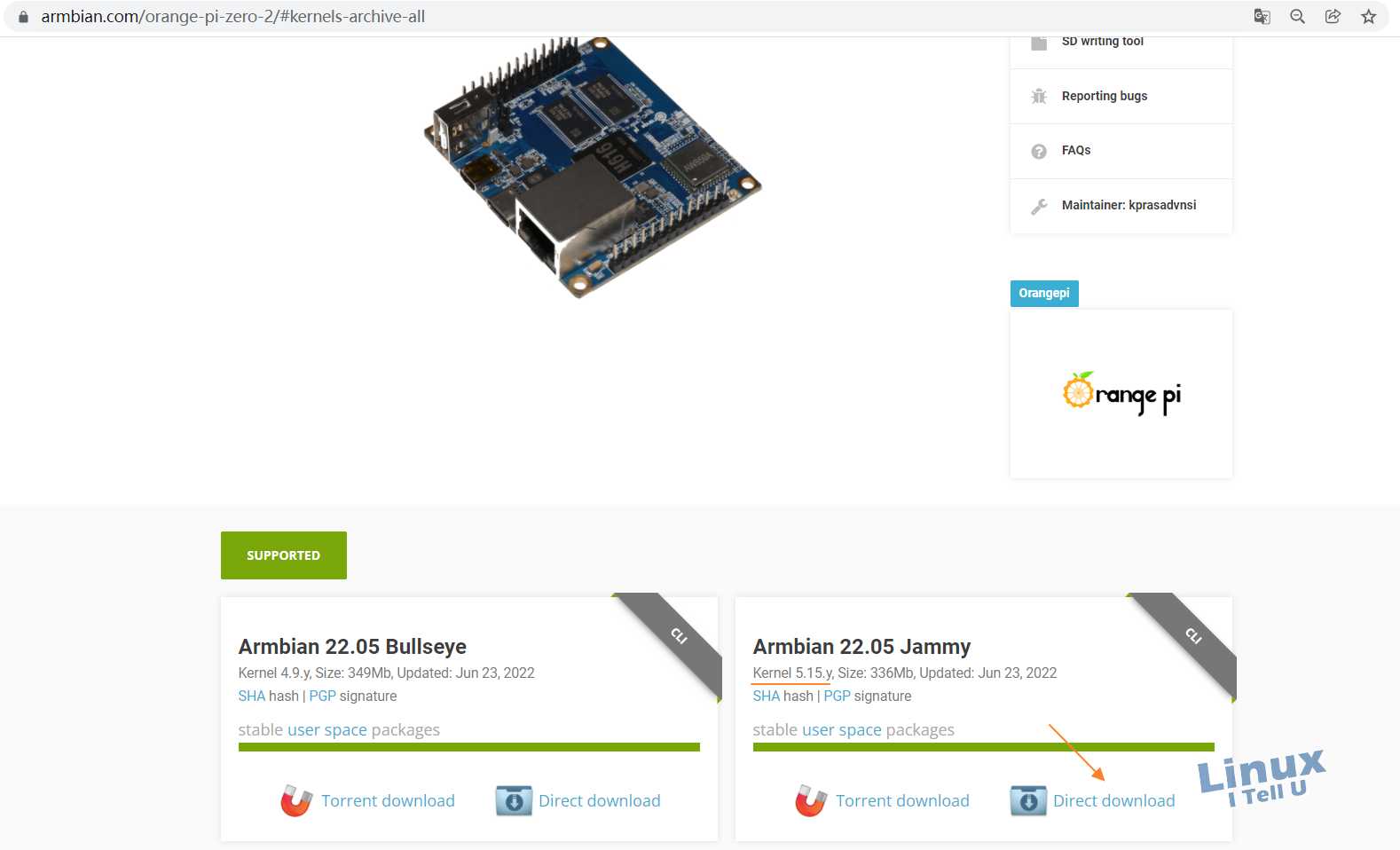

在Armbian站点中能找到对应的开发版所支持的系统，Orange Pi Zero 2 目前没有可用的桌面版本。

https://www.armbian.com/orange-pi-zero-2/

Bullseye 版本的内核相对较老一些，最新内核可以选择 Jammy 版本下载

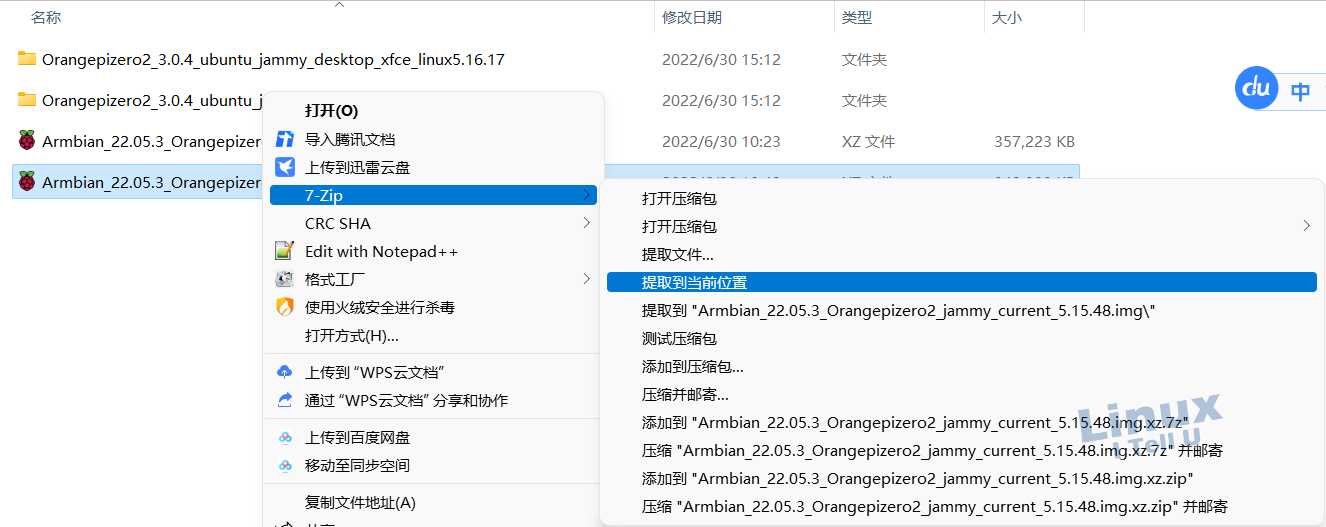

注意： 下载的 Armbian 文件还需要解压后才可以进行烧录，在 Windows 中可以先安装7-zip 解压软件，右键单击它并选择 7-Zip -> 提取到当前位置。
得到解压缩后的文件：Armbian_22.05.3_Orangepizero2_jammy_current_5.15.48.img

烧录系统

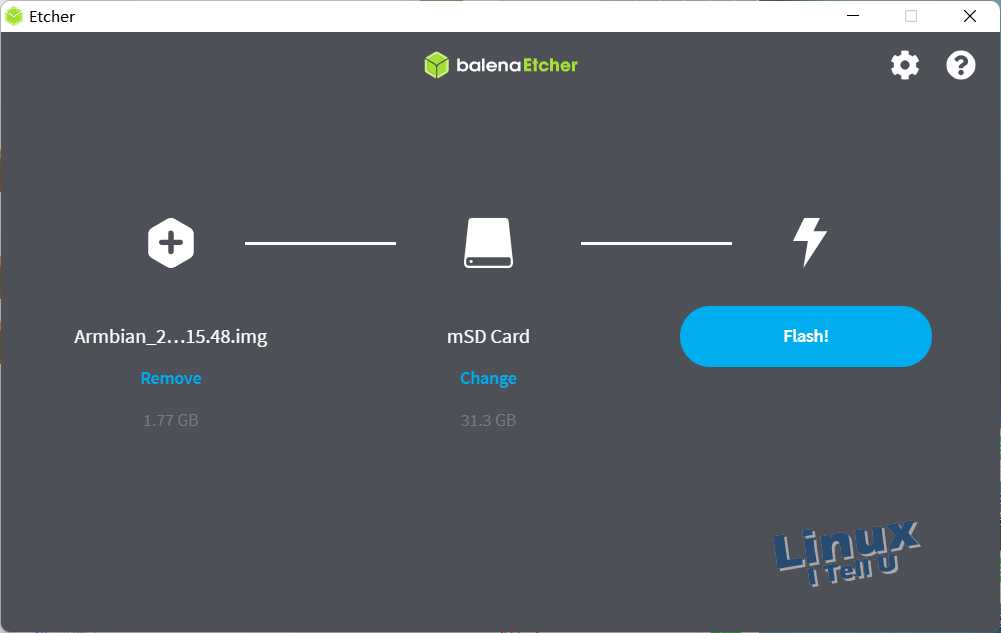

我比较喜欢使用 balenaEtcher 来烧录系统，主要是它操作起来非常方便，只要简单三步就能将系统写入TF卡中。

https://www.balena.io/etcher/

示例系统镜像：

Orangepizero2_3.0.4_ubuntu_jammy_server_linux5.16.17.img

一般内存低于500m的开发板我不建议安装桌面系统，桌面会占用200m-300m内存空间，导致性能降低，如果您选择的是1G版本则可以安装桌面版系统。

如何区分版本？

你可以查看镜像名称中是否包含下列字段

server 服务器版
desktop 桌面版

启动系统

将刷写好的TF卡插入TF卡槽中，接上5V3A电源、外置键盘鼠标及显示器，通电启动。

指示灯为绿色则表示正常，红色闪烁可能需要等待一会，如果一直无法进入系统，则需要排查一下原因。查看是否系统问题或者是TF卡的问题。

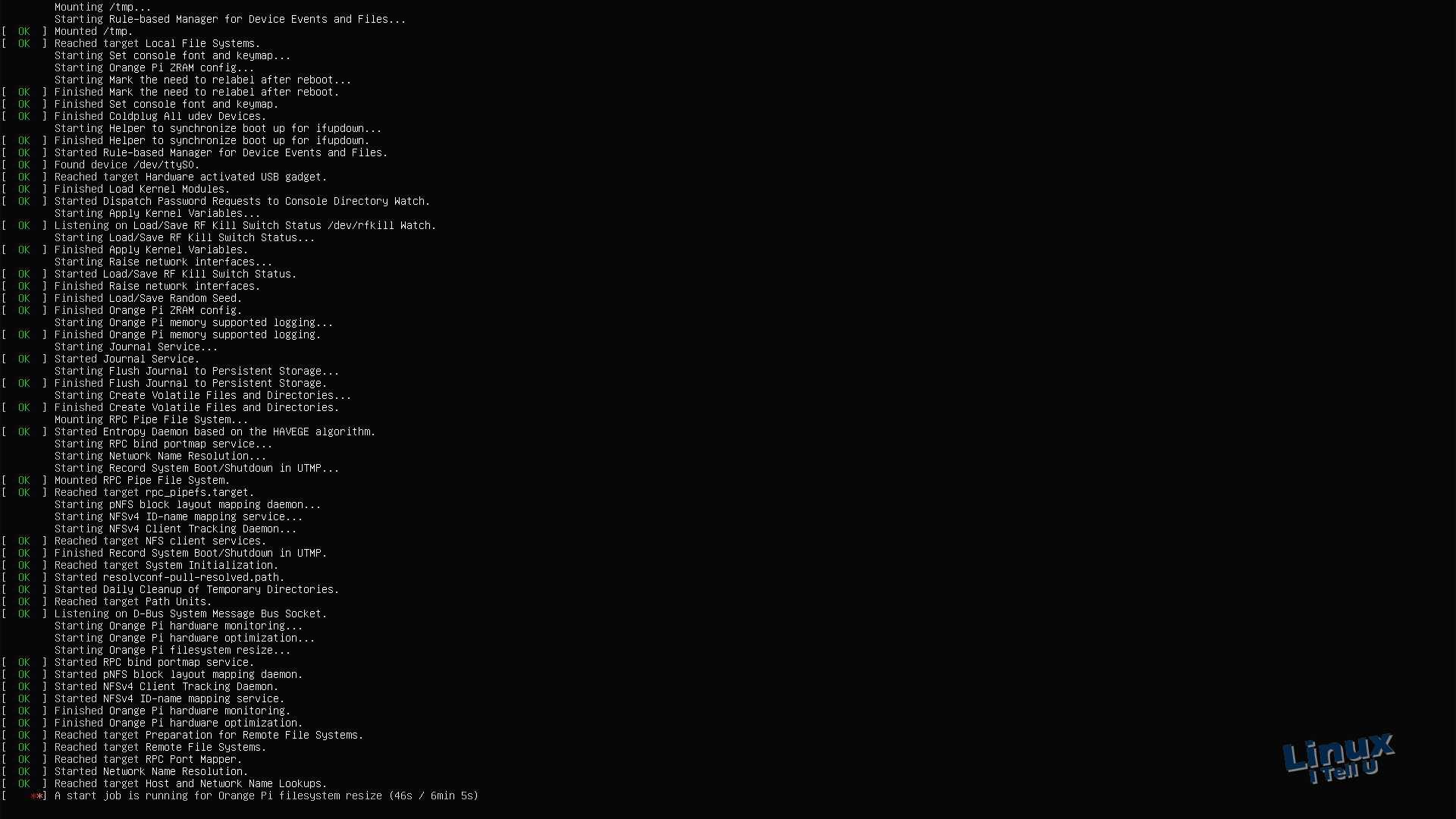

稍等片刻，等待系统初次启动，自动配置完成后输入账户及密码登录系统。

初始账户及密码： orangepi

配置网络

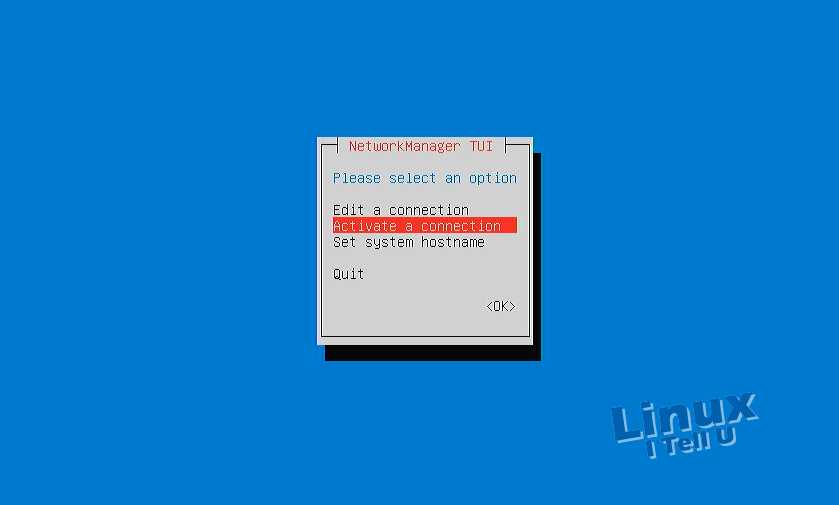

我们通过命令 nmtui 字符界面图形模式来配置网络。

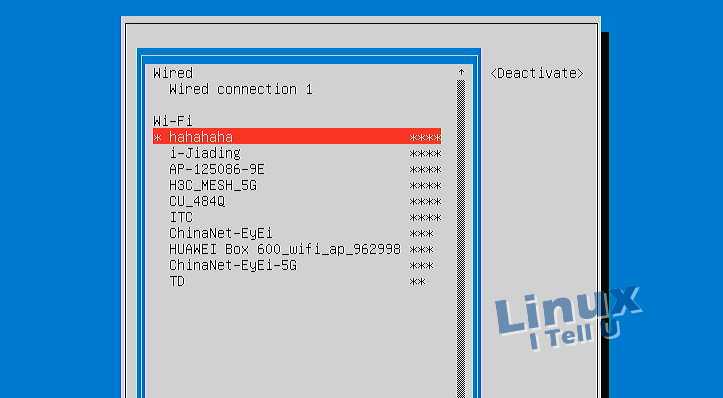

选择第二项 Activate a connection

找到要连接的Wifi，输入密码后看到 * 号就表示网络已经连上。

如果需要手动分配IP地址，需要退到前一项，选择Edit a connection进行设置，这样以后通过ssh远程访问就不会变更ip地址了。

注：也可以通过进入路由器管理界面将这台香橙派设备mac地址绑定固定ip地址。

查看IP

这边可以通过下面三个命令查看IP地址

hostname -I
ip a
ifconfig

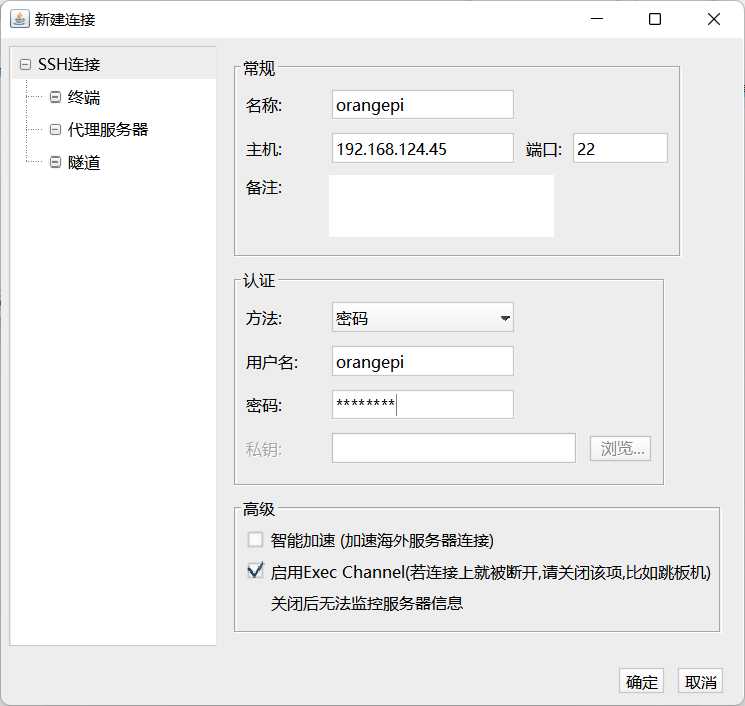

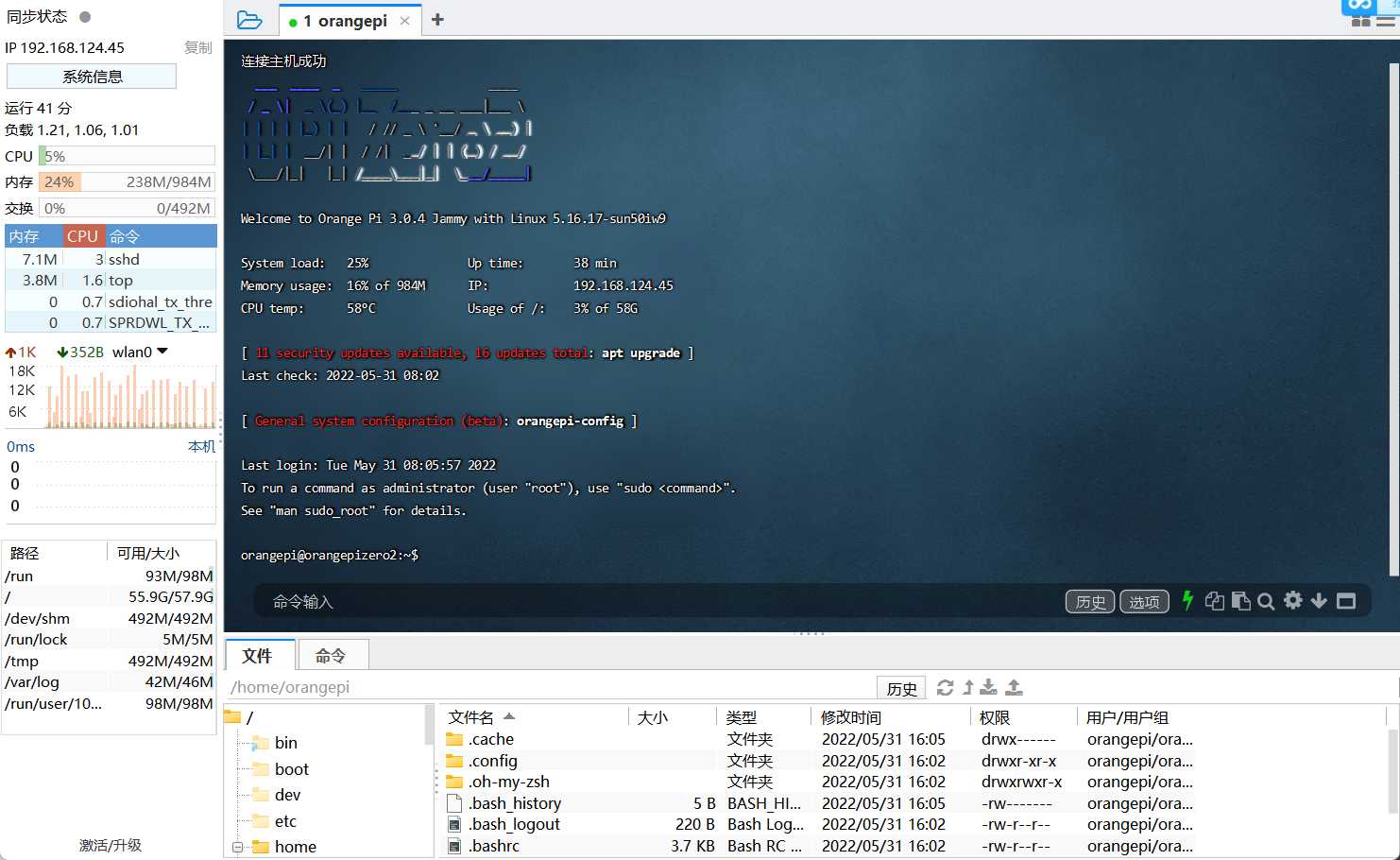

ssh访问

Orange Pi ubuntu 系统默认开启了ssh访问。

我们只需要配置ip以及账户密码后就可以通过ssh客户端访问了，至此就可以不再使用您的外接显示器及键盘了。

系统软件升级

一般我们装完系统连上网后先对系统软件镜像一次全面的更新，确保是最新版本。

更新软件源列表

命令：

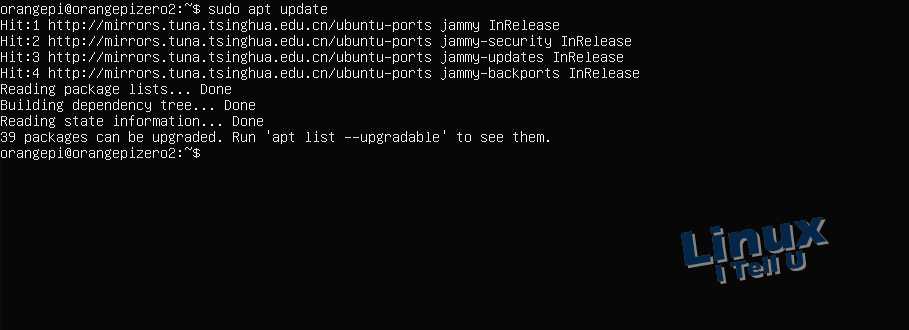

sudo apt update

可以看到列表中显示的是国内清华大学的软件源，不像树莓派那么麻烦还得修改到国内镜像。

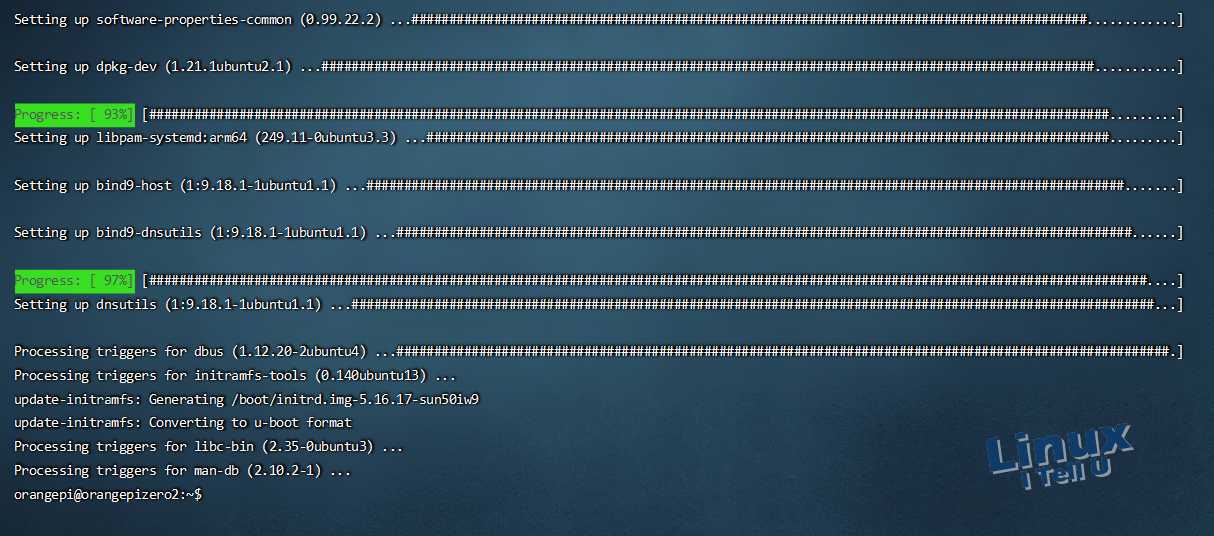

升级软件

命令：

sudo apt upgrade -y

稍等片刻，所有软件都会自动完升级。

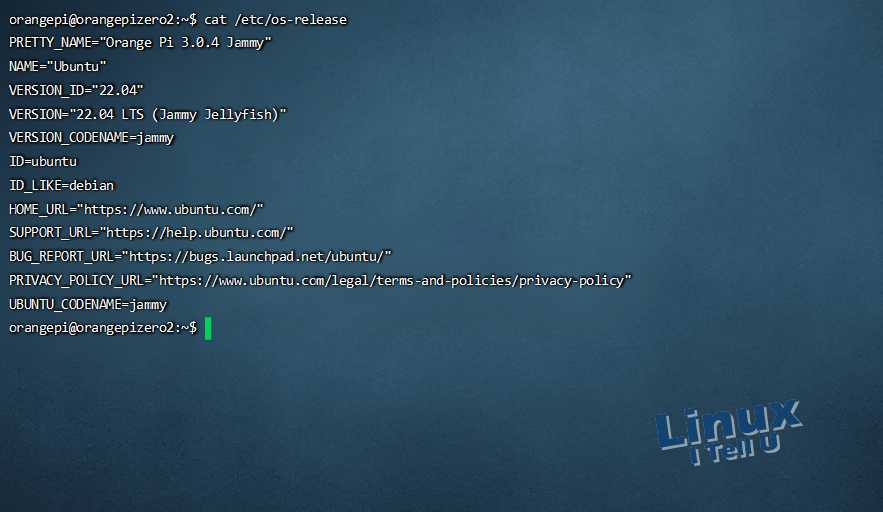

查看系统版本

拿到一台设备首先就是要确认是什么系统以及系统版本，以便于我们知道后续可以通过什么方式来配置系统。
