matlab 中 散点图之 根据权重或者欧氏距离调整颜色

小强~ 2023-04-03 原文

matlab 中 散点图之 根据权重或者欧氏距离调整颜色

0、前言

写这篇博客的原由，主要是自己在matlab上画散点图时，觉得图的颜色有点问题，具体是每块图从边缘到中心的颜色变化趋势不明显，所以才想办法进行更改！然后本篇博客将从一开始没有颜色变换的原图开始，对自己解决问题的过程及逆行一波叙述！

GitHub 上相关内容给可 点击此处 进行查看！

1、主要内容

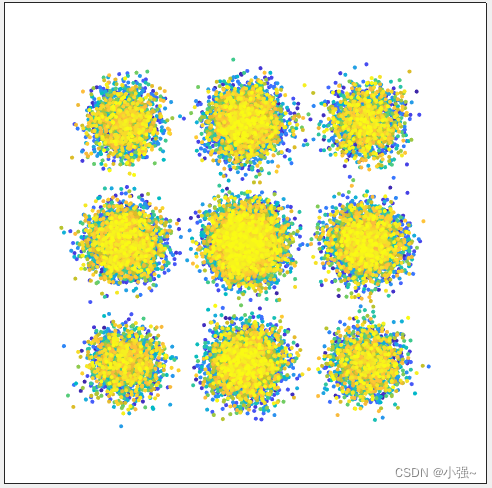

先看一下原图以及对应的画图代码

此时画图的代码为

figure;
c = linspace(1,10,length(ofdm_x));
scatter(x,y,10,c,'filled');% x,y是图中散点的坐标
% shading interp;
colormap default
axis square
xlim([-1,1]);ylim([-1,1]);
set(gca,'XTick',[],'YTick',[]);% 隐藏坐标轴

很明显可看出这个图中 9个区域中的颜色基本是杂乱的，没有明显体现出越到中心权重越大或颜色越鲜艳的样式，为此对上图做了如下修改：

  1. 先确定出每个区域的中心点坐标；
  2. 求每个散点到各自中心点的欧氏距离；
  3. 将求出的欧氏距离结果赋给上述程序的 c 用来确定每个点的颜色！

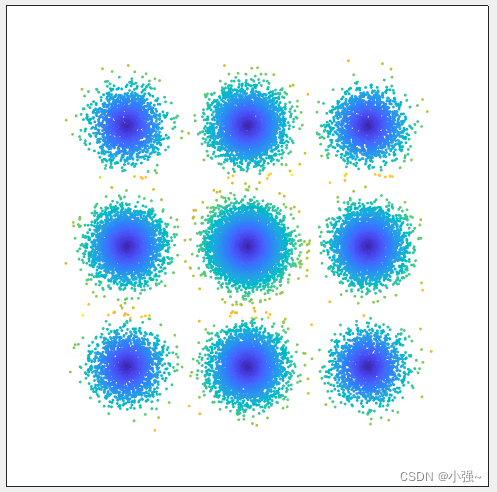

修改后的结果如图

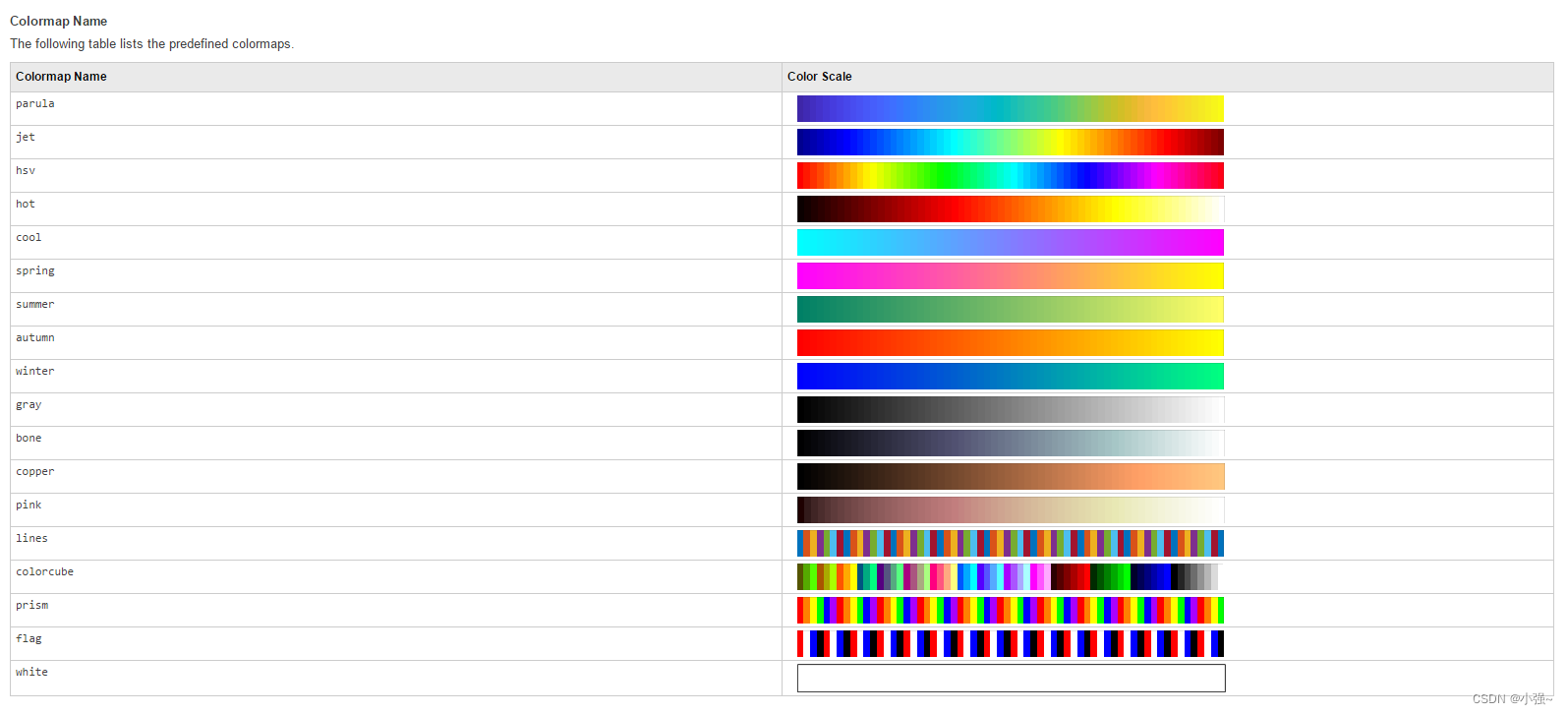

这个图就可实现越到中心权重越大或颜色越鲜艳的目标，若想换其他颜色，可以根据 colormap 颜色图的种类自由选择，具体选项如图

注：此图来源于matlab官方解释，侵权删~
选择了 winter 颜色图出来的图为

这个效果更不明显，但当将该winter 颜色图中颜色翻转后图就可以清晰的显示目标功能，相关代码如下

figure;
scatter(x,y,10,c,'filled');% x,y是图中散点的坐标
% shading interp;
colormap(flipud(winter))
axis square
xlim([-1,1]);ylim([-1,1]);
set(gca,'XTick',[],'YTick',[]);% 隐藏坐标轴

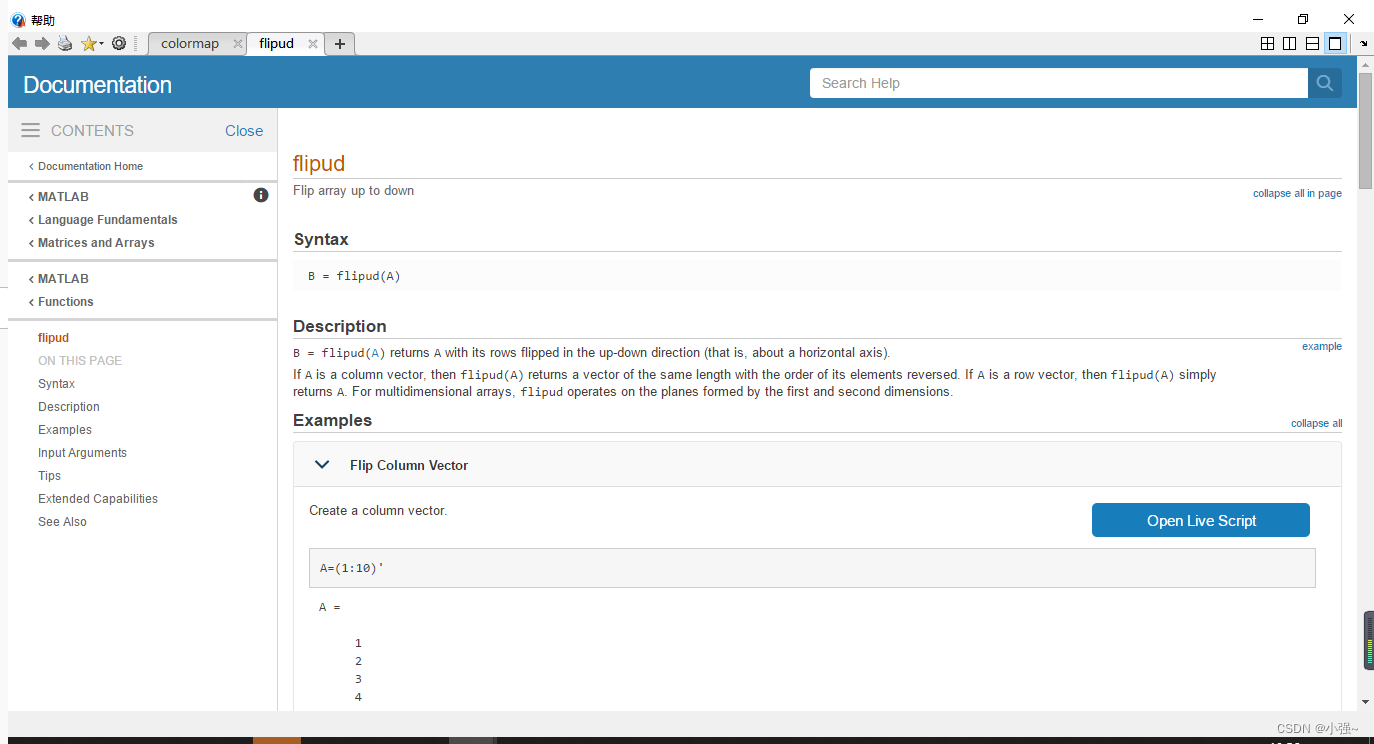

其中，flipud() 作用是 上下翻转目标阵列，具体函数解释可看官方文档，或看下图

运行出来的图为

此时的效果就比一开始的更好看一点，具体颜色啥的读者可自己尝试，找出自己喜欢的即可~

侵权删~
