2、AD转SW(MCAD插件一键生成),也适用于Fusion360、Inventor等三维建模软件
3、AD转Keyshot(待写)
4、AD转PPT(待写)
本系列文章将尽量收集全网的所有3D模型导出方法,每一种方式的效果和使用软件可能都不相同,故大家可以选择一种适合自己的方法。当然若有大佬知道新的方法,可以告诉我让我补充完整,(❀^ω^)ノ゙。
AltiumDesigner+SOLIDWORKS
本方法将介绍如何把AD模型导入到SW中,方便在SW中建模,而PCB模型中的丝印、焊盘等将采用使用较多的贴图的形式

①准备好PCB文件

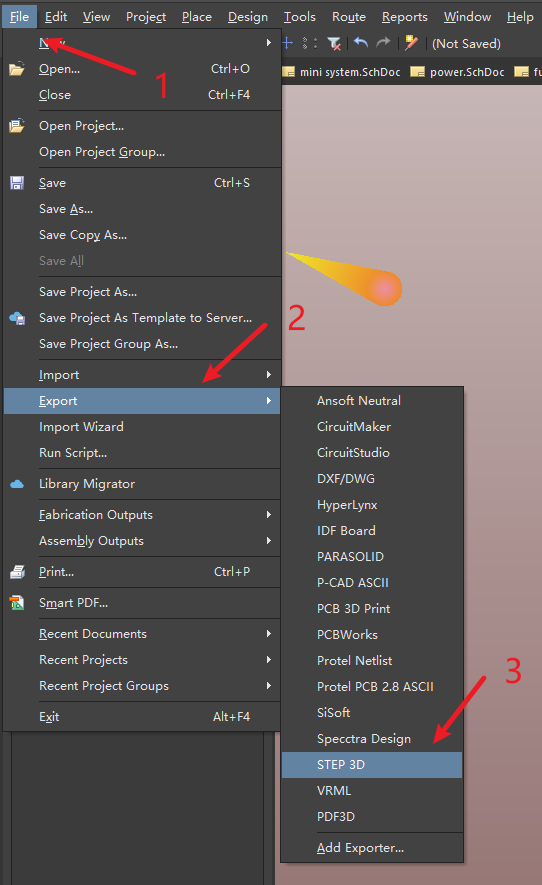

②导出STEP格式(一般都是导出这个格式)。按照如下图所示步骤依次点击

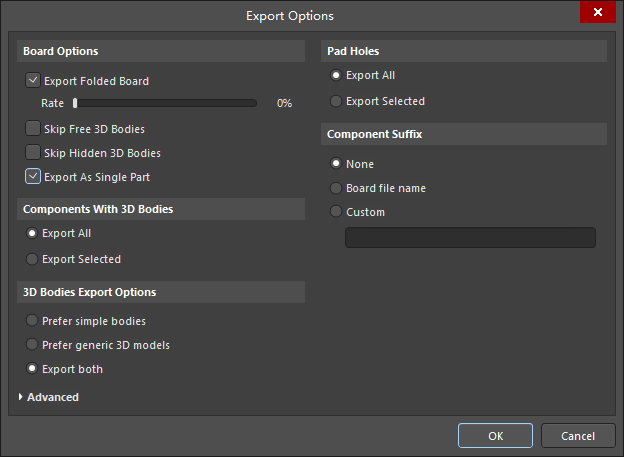

③保存后弹出如下页面,按如下选项选择即可。(选择Export As Single Part导入SW的时候才是一个零件,否者会是一个装配体)

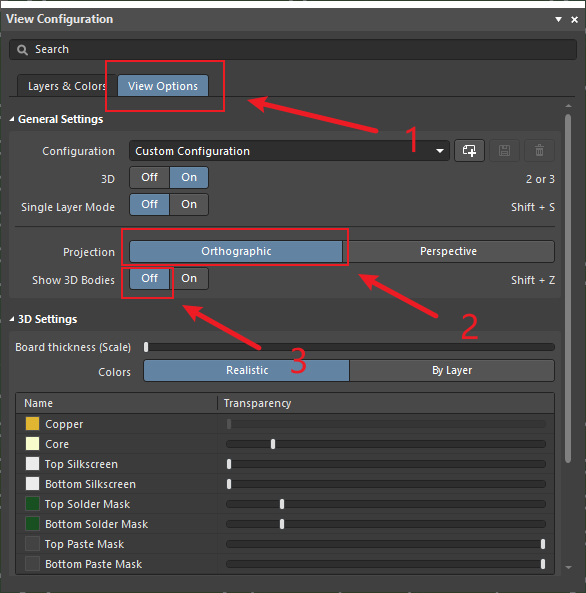

④大家都知道导出的STEP模型是没有丝印和焊盘的,所以一般常用的方法就是用贴图的方式。首先先打开View Configuration窗口

⑤打开窗口后点击如下按钮,各个按钮什么意思大家试一下就知道了

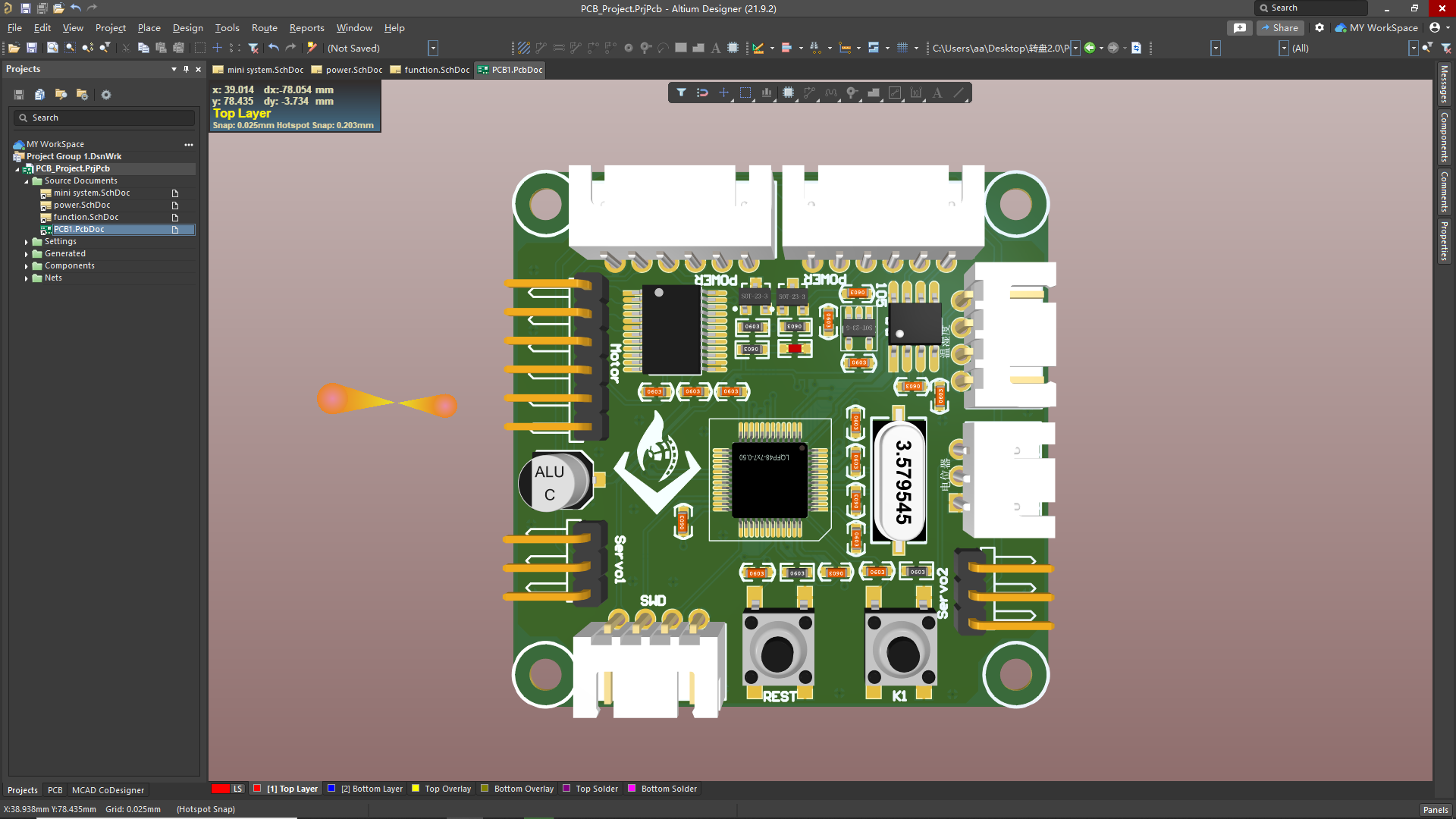

⑥之后文件如下所示。最后将板子丝印、焊盘等截图下来即可

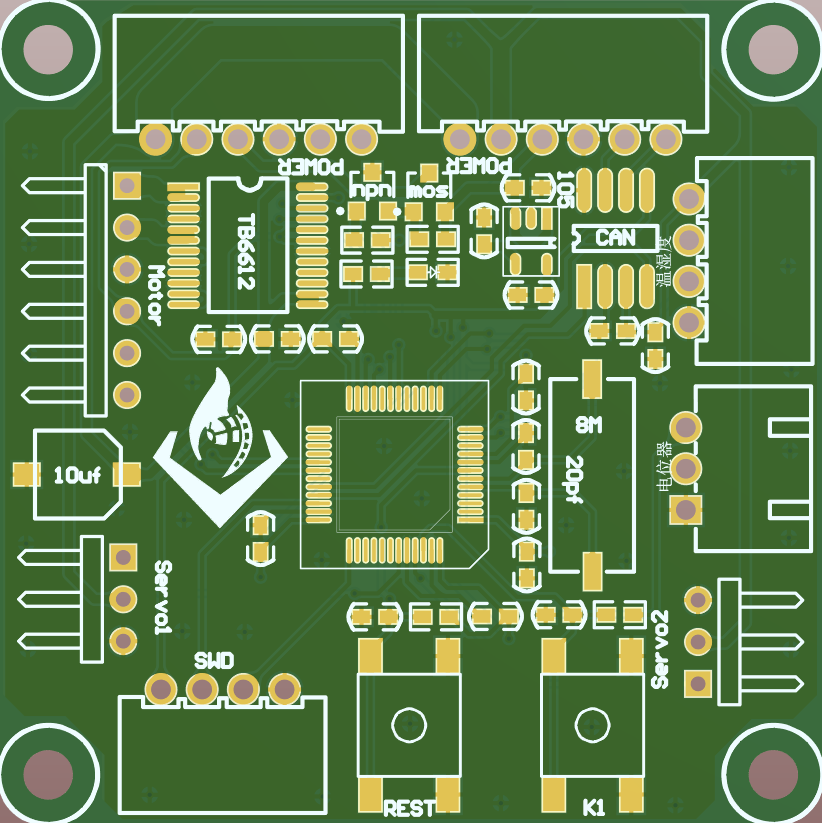

截下的图片如下所示,注意尽量别把背景给剪进去,还有记得截下正反面。到此AD中所有需要的文件就是这些了。

其实除了截图还能用如下图中的AD导出的方式,但总会导出一些背景,所以这里不过多介绍了。

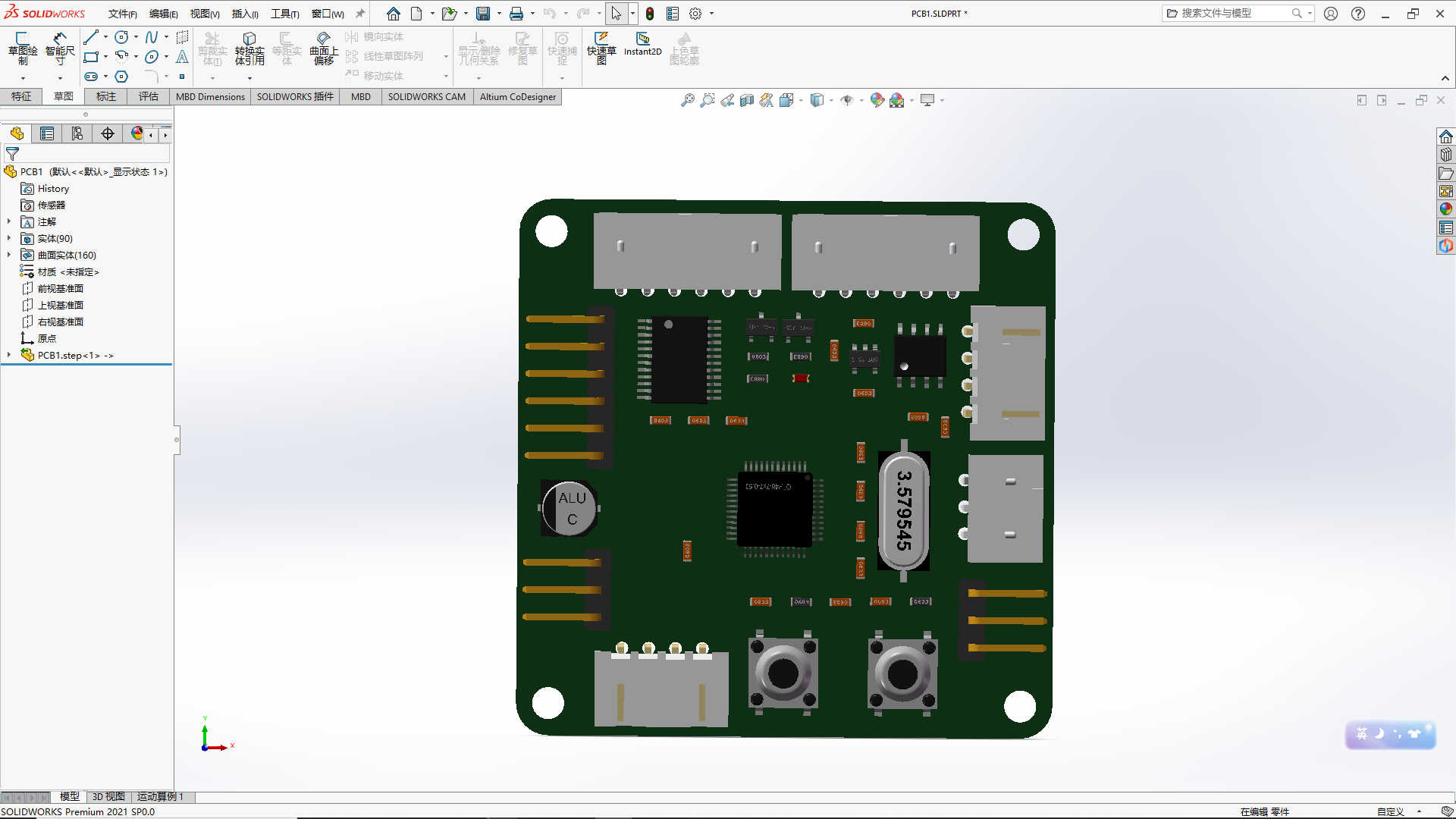

①将模型扔进SW中,如下图所示。(如果导入模型时一直要按确定,就修改一下设置默认模板里面的内容)

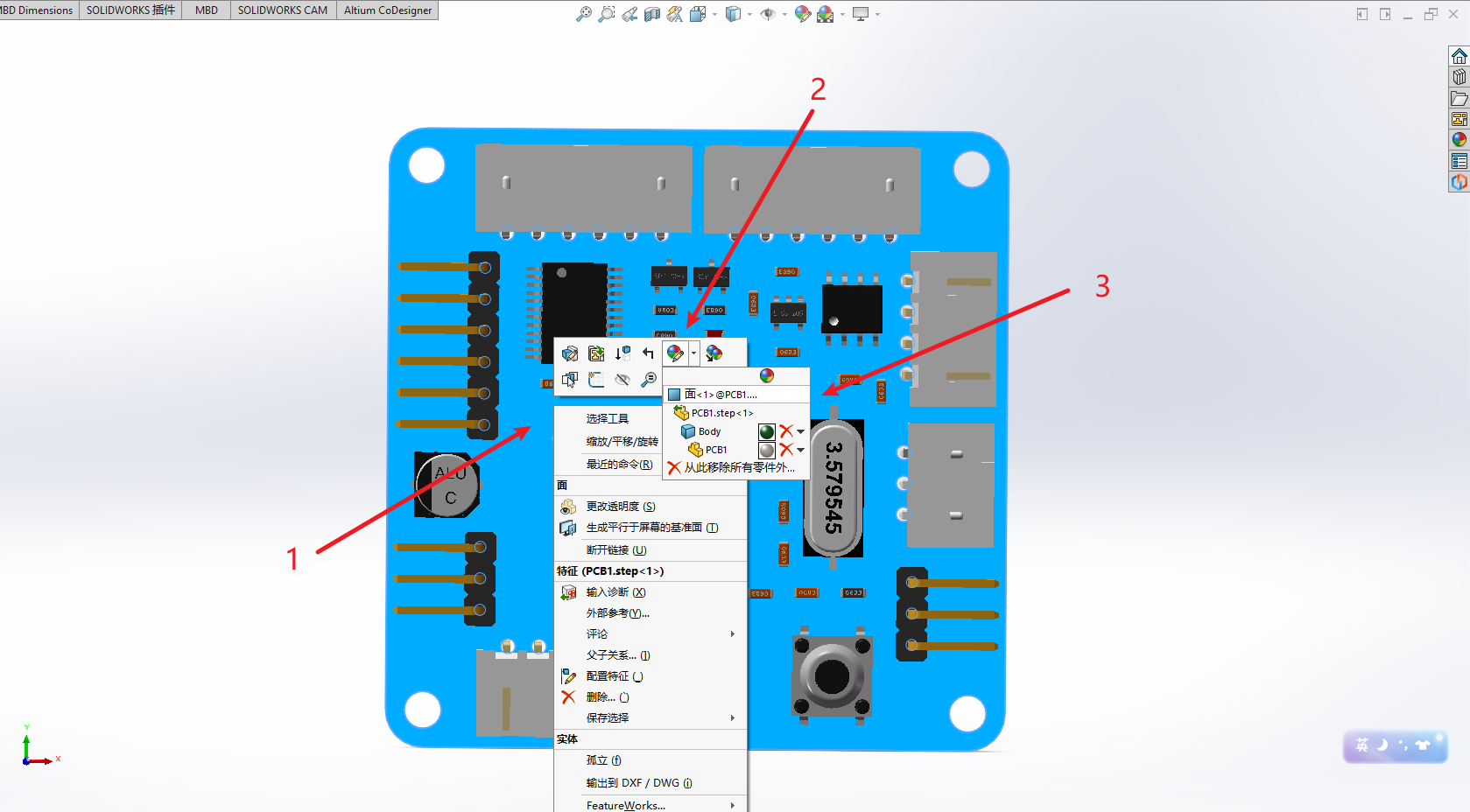

②导入成功后要进行贴图,在板子部分鼠标右键如1所示出现如下页面,之后根据步骤操作即可。

③通过下图中的步骤,将之前截图的图片导入进来,并且保存外观文件。

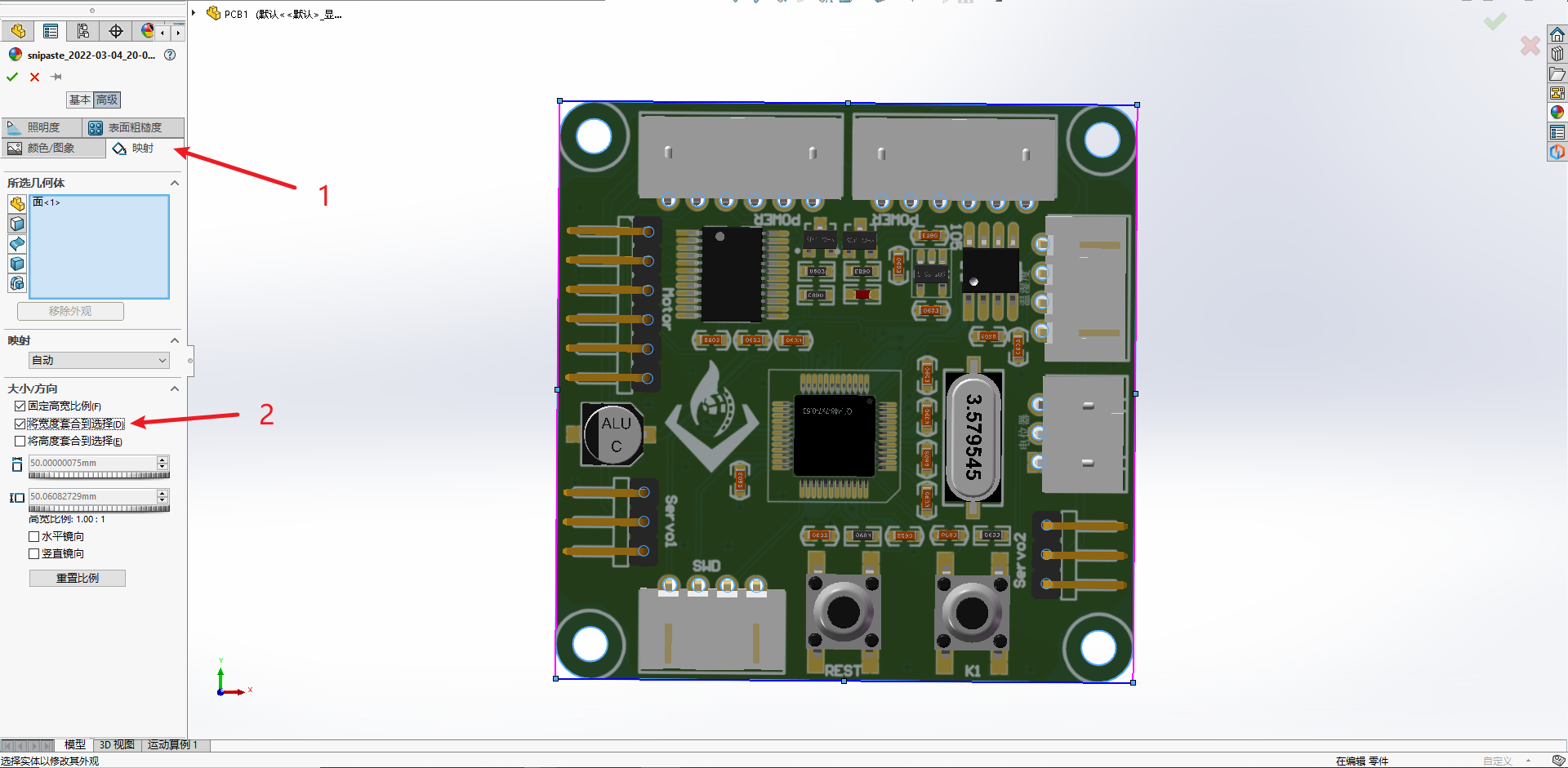

④再根据以下步骤修改一下贴图的比例即可。

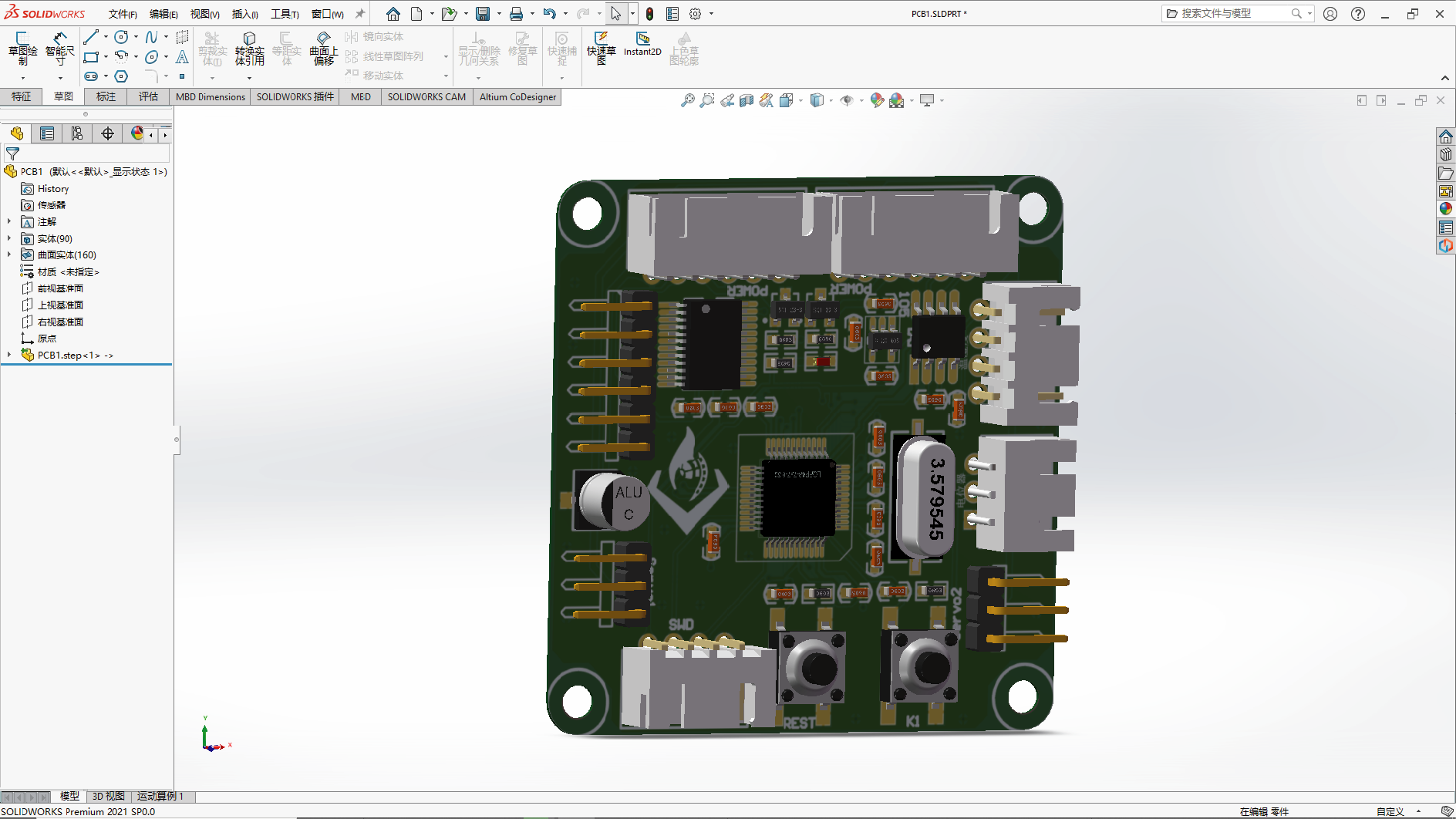

⑤最后重复以上步骤把反面也贴上图,就大功告成了(贴图的时候可能要勾选一些水平镜像或垂直镜像的选项,这个根据情况而定)
