华为USG防火墙做多宽带路由和核心交换机配置实战教程

千人运维主管 2023-11-26 原文

分公司成立，我这边采购规划部署配置网络，三条电信1000M下行 100上行的宽带接入华为防火墙，防火墙万兆光口再连接核心交换机万兆口，核心上划分多个VLAN进行管理，刚好从零配置和记录，百人企业全流程界面实战操作。想起自己刚入门学习的时候在整个网上看不到一篇有用的教程，希望借此帮助到那些想使用华为设备的企业IT和网络管理人员。

  1. 首先电脑网线接入防火墙的G0/0/0 口，电脑配置IP地址为192.168.0.10 ，掩码255.255.255.0。然后在电脑浏览器中输入https://192.168.0.1:8443,就可以连接登录华为防火墙配置界面

  2. 华为防火墙默认的登录用户名为 admin 密码为 admin@huawei.com

  3. 网络里面，分公司三条拨号上网，我这边分别插到G0/0/1(我的光猫有问题，信息没有配)、G0/0/2 和 G0/0/3，因为三条电信网络现在都是1g下行，一共接入的带宽为3g，为保障宽带利用率最大，所以防火墙连接交换机用万兆的10g AOC。先设置防火墙接交换机光口端口。

  4. 因为接的是交换机内网，先设置安全区域为trust，静态IP随便设置一个防火墙在内网的IP地址。如防火墙为192.168.199.1，规划核心交换机IP为192.168.199.254。

  5. 设置接入的拨号上网或者专线的账户密码等信息。拨号上网选择PPPOE填写账户密码，专线选择静态IP填写固定IP和网关地址。接通网络以后就可以看到IP地址，初步设置好了。

  6. 配置多路的静态路由

    先配置三条宽带，目的地址为0.0.0.0/0.0.0.0，出接口为刚刚配置网络的接口地址，比如G/0/0/1 G/0/0/2 G/0/0/3

    下一跳为核心交换机地址，请务必记住。

  7. 勾选 防火墙默认的防病毒策略

  8. 华为针对固定IP的映射比较简单，但是针对拨号上网必须打开命令行，我列出命令行参考：
    nat server 自定义名称 protocol tcp global interface dialer1 5000 5100 inside 192.168.10.13 5000 5100 no-reverse

  9. 核心交换机配置, 配置核心交换机上的光口（一端连接防火墙），设置该端口放行VLAN199，配置vlan 199，并通过这个VLAN，核心上配置静态路由静态路由：0.0.0.0 0.0.0.0 下一跳为防火墙网关192.168.199.1，至此整个网络就通了，内网可以随意划分配置其他VLAN进行管理。(华为交换机无法做到零代码配置，见谅)

如防火墙X0/0/0接核心上 X0/0/1 光口

 dh en  #开启DHCP
 st ro pri    #设置核心根
 vl ba 2 to 20 199  #规划好局域网内需要配置多少VLAN

 int vl 199
 ip add 192.168.199.254 24
 q
 ip ro 0.0.0.0 0.0.0.0 192.168.199.1

 int X0/0/1    #进入核心交换机上设置既然防火墙的光口
 po li ac
 po de vl 199
 q

 int vl 2     #设置一个内网2网段的VLAN 2
 ip ad 192.168.2.254 24
 dh se int
 dh se le day 3
 de se dns 114.114.114.114 8.8.8.8

  int vl 3     #设置一个内网3网段的VLAN 3
 ip ad 192.168.3.254 24
 dh se int
 dh se le day 3
 de se dns 114.114.114.114 8.8.8.8

po v2   #创建一个名为v2的组
gr g0/0/1 to g0/0/12        #把交换机上1口到12口加入v2组
po li ac
po de vl 2
q

po v3  #创建一个名为v3的组
gr g0/0/13 to g0/0/24        #把交换机上13口到24口加入v3组
po li ac
po de vl 3
q

大功告成！

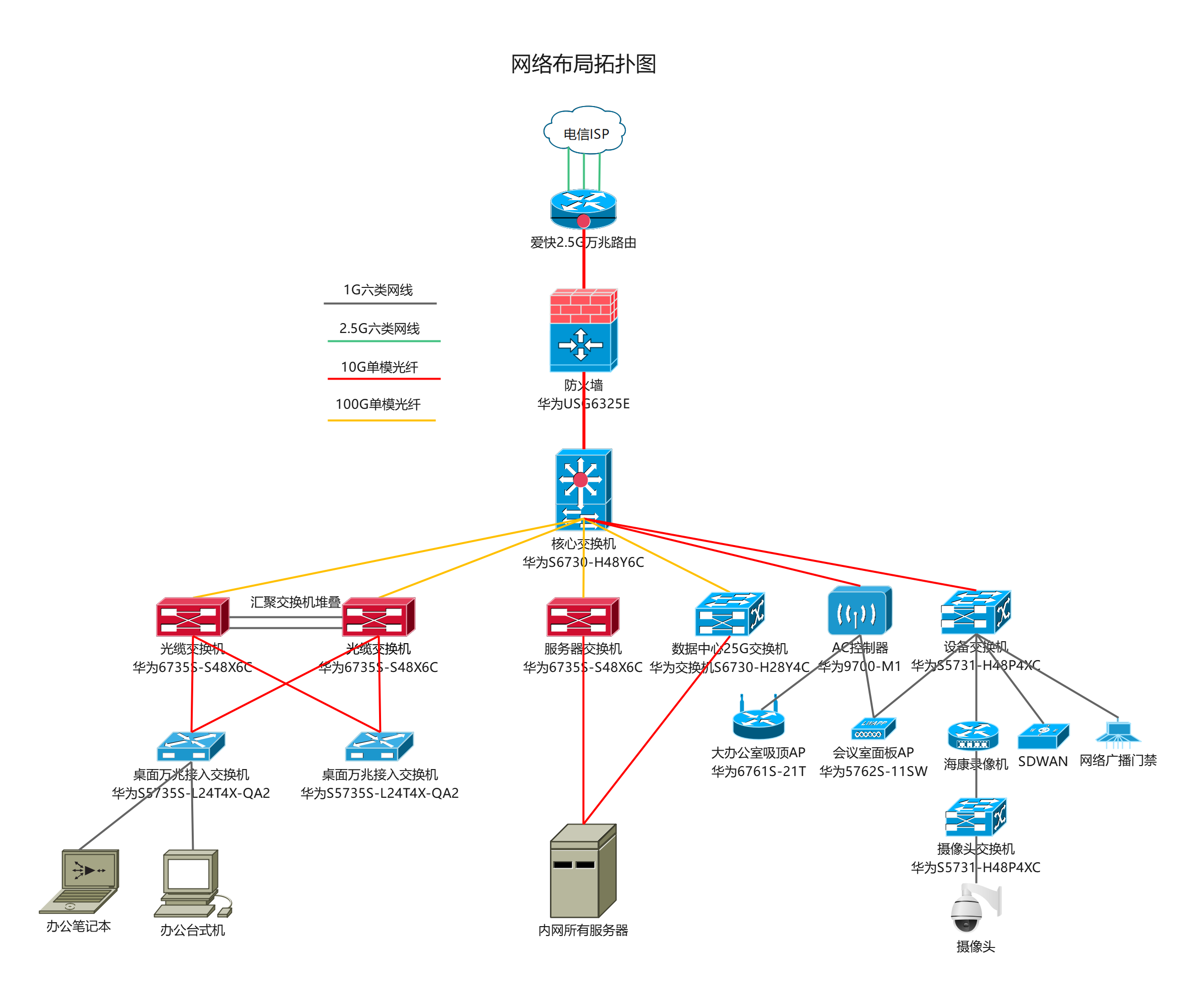

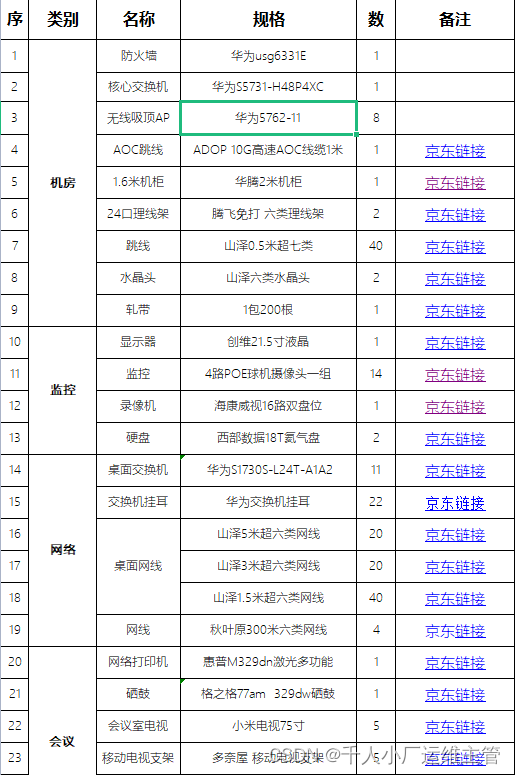

最后赠送一个企业实例部署方案，下面的硬件稳定支撑一千多人的网络使用需求，如果需要更高可用 和稳定性 核心层及以上可以使用双链路

宽带防火xff0cxff0xff华为网络
