SOLIDWORKS 2022；LabVIEW 2021。
| 软件 | 版本 |
|---|---|
| SOLIDWORKS | 2022 |
| NI LabVIEW | 2021 （32位） |
LabVIEW 2021（32位）和LabVIEW 详细课程获取：三易电子工作室；也可以搜索并关注微信公众号【易小时课堂】或者【三易电子工作室】了解更多内容。
通过Labview导入Solidworks的3D零件模型，并学习基础界面操作。
首先使用solidworks制作或者打开已有的零件文件，选择另存为：
✨注意：Labview只有如下三种加载文件的vi，只支持如下格式的导入：
在此，我们使用“加载VRML文件”这个vi，使wrl格式的文件导入到labview中：

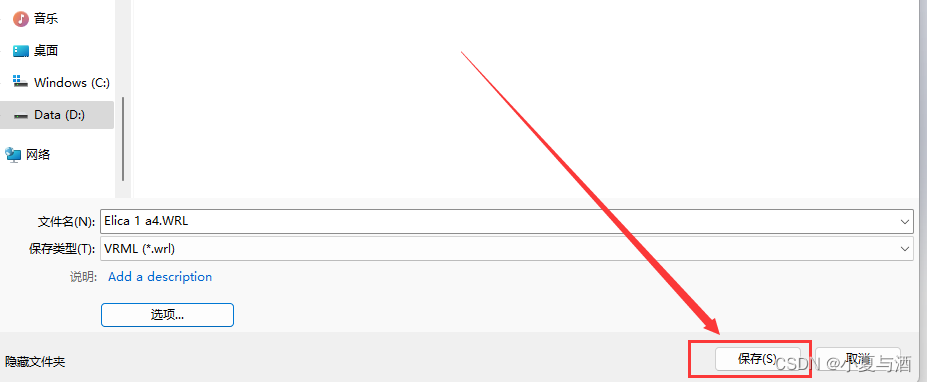

具体操作步骤如下：

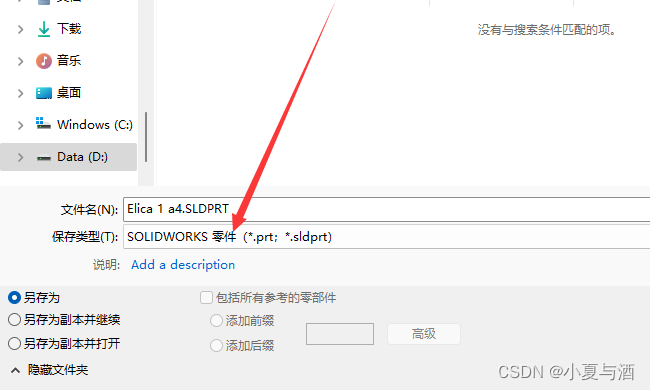

📜点击保存类型：

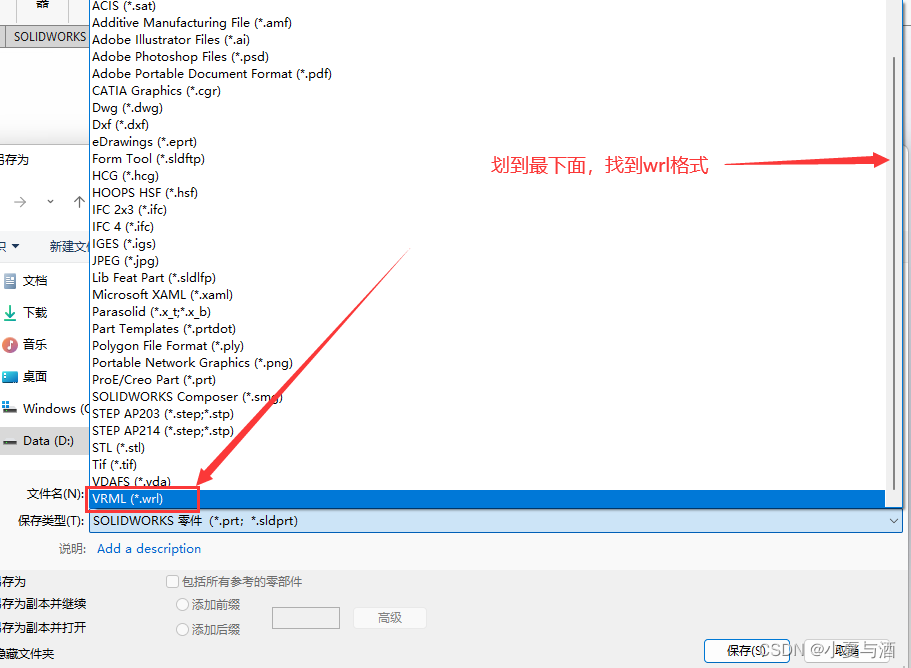

📜选择保存类型为wrl：

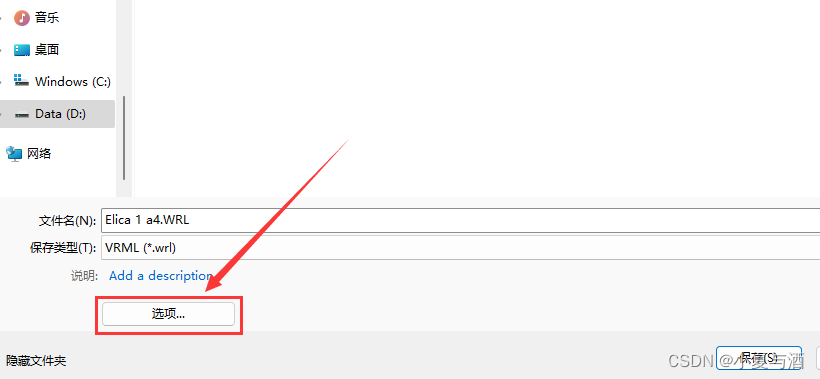

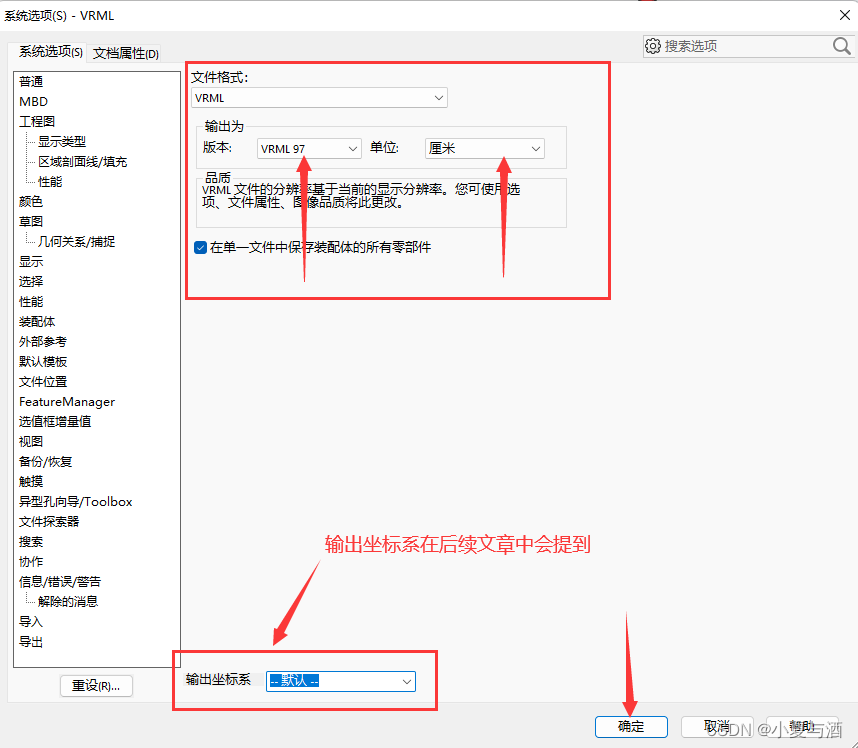

📜在选项中进行配置：
📜注意输出版本的选择：
输出版本必须为VRML 97，否则将会无法导入到labview或者造成导入报错；单位的话，根据实际需求进行选择（我觉得“厘米”就差不多够使用了）。
输出坐标系在后续讲解labview导入solidworks装配体时会进行讲解，在此我们先选择默认坐标系进行导出。

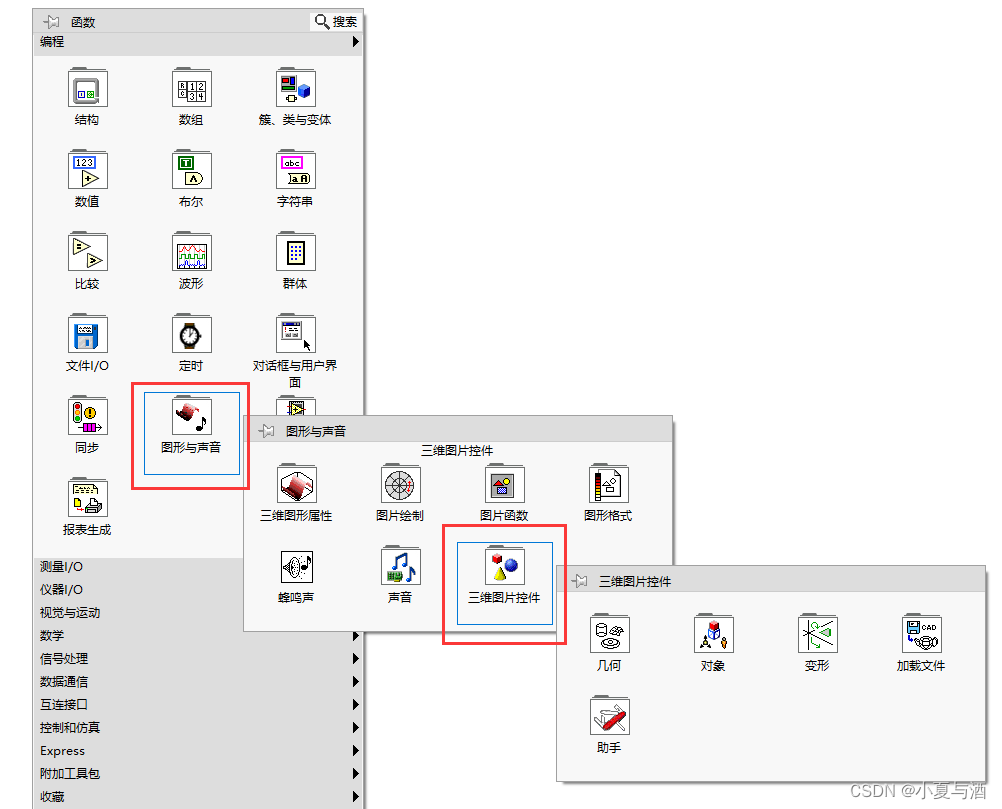

✨所使用VI的查找位置：
效果展示中的代码如下：
项目的目录创建可以这样：
WRL文件中存放导出的wrl格式文件。
该部分是获取wrl格式文件的路径：
通过“加载VRML文件”这个vi导入wrl文件：

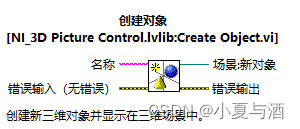

📜创建对象VI： 即相当于创建了一个新的三维场景，此后才能在该场景之下添加新的三维对象，如下：

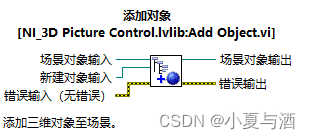

📜添加对象VI： 作用就是将三维对象添加到已创建好的三维场景中，如下：
该部分即是将wrl文件导入到labview中，并将其加载到了一个已创建好的三维场景（在此，三维场景的名称为：3D模型导入）之中：

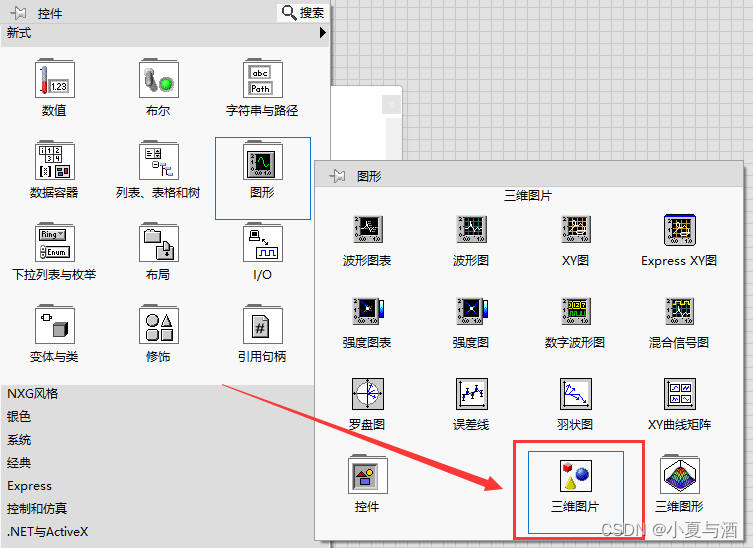

主要显示控件为：三维图片，如下（在前面板中查找）：

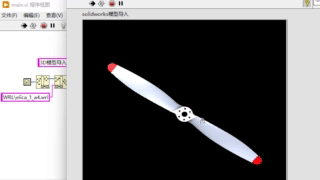

将已创建好的三维场景和对象与三维图片显示控件连接起来并运行，就可以在前面板中看到3D模型了：
但是这样的显示方法存在一个弊端：即运行程序之后就会立刻退出。
✨因此，我们需要使用一个while循环。同时，在while循环中添加两个重要的“三维图片控件VI”：清除变形设置VI和设置缩放VI。

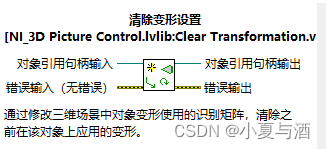

📜清除变形设置VI：即清除掉在该VI之前对3D模型的变形操作，如下：

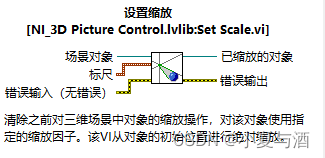

📜设置缩放VI：该VI很容易理解，就是对3D模型进行缩放操作，如下：
需要注意该VI的缩放操作，可以对x、y、z三个轴进行缩放，如下：
✨显示的优化：我们在while中添加适当的延迟，可以使显示或者操作过程更加丝滑！
综上讲述和学习，对于3D模型的显示，我们可以这样优化：

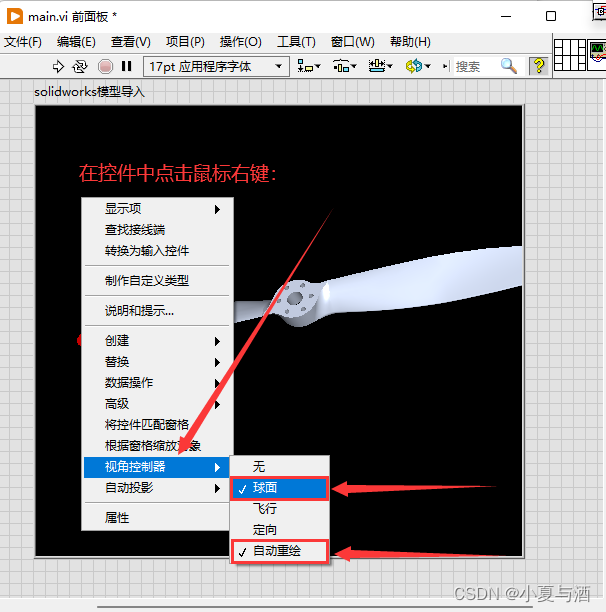

在前面板的控件中，点击鼠标右键，选择下图中的对应选项：
✨在视角控制器中选择“无”的话，运行程序之后将无法改变观察视角；
✨如果不选择“自动重绘”的话，在视角移动时会产生卡顿的现象；
✨“球面”、“飞行”、“定向”是选择控制形式，在此我选择的是“球面”，关于“飞行”和“定向”的控制效果，可以自己选择后进行尝试。
操作：运行程序后，在控件中按住鼠标左键并移动鼠标。
✨注意，这样的操作只是对观察者的视角进行改变，并没有改变3D模型在三维场景中的相对位置！
操作：运行程序后，按住键盘Shift键+按住鼠标左键上下滑动，上滑放大，下滑缩小。
✨注意，这样的操作只是对观察者的视角进行缩放，并没有改变3D模型在三维场景中的大小！
✨后续文章链接如下：
🔸【Labview-3D虚拟平台】Labview与Solidworks联合仿真（保姆级）(中)——3D模型的变换操作
🔸【Labview-3D虚拟平台】Labview与Solidworks联合仿真（保姆级）(下)——装配体、父级与子级
❤️感谢以下大佬的资料分享！
机械类——Labview 调用 Solidworks 模型，制作机械臂控制方式探索
