Vlan+RIP+路由的综合学习——思科模拟器学习

小猿_00 2025-05-27 原文

一、问题

假设一个公司分配到了一个C类网络192.168.1.0/24，需要划分成两个部门，通过一台三层交换机连到公司出口路由器上，路由器再和其他路由器连接。现要做适当配置，实现公司内部主机不同部门以及与外部主机之间的相互通信。为了简化网管的管理维护工作，公司决定在三层交换机设置默认路由，在出口路由器上设置静态路由，其他部分采用OSPF协议或RIP协议实现互通。

二、技术原理

静态路由具有简单、高效、可靠和安全保密性高等优点。
OSPF开放式最短路径优先协议能够适应各种规模的网络环境，是典型的链路状态协议。OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库。 RIP适用于小型同类网络，是距离矢量协议；

三、操作设备

PC 3台；Switch_3560 1台；交换机1台；Router 3台；直连线；交叉线；

四、解决代码

如下图所示：

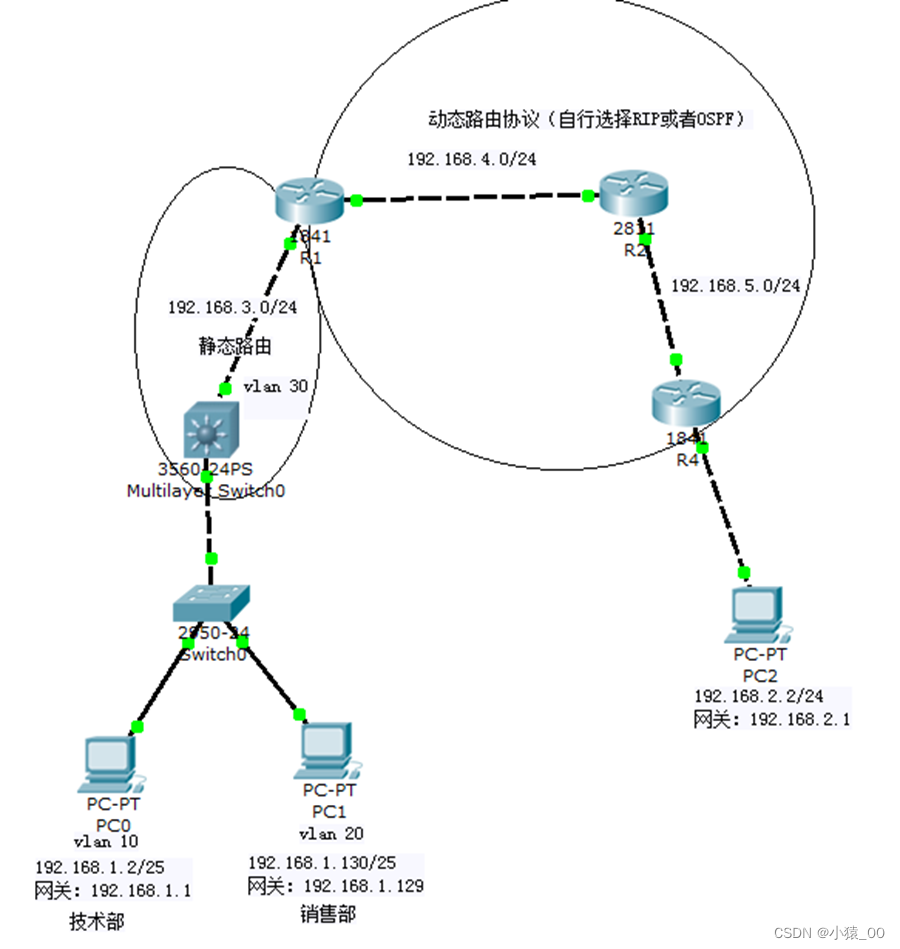

在这里插入图片描述

首先给每一台PC1和PC2，PC0配置IP和Submask
PC0
IP: 192.168.1.11
Submask: 255.255.255.128
Gateway: 192.168.1.1
注意:每台电脑都要配置（这里只配置了一台）！！！

其次配置三层交换机S3560

第1步：划分vlanin

xiaoyuan(config)#inter
xiaoyuan(config)#vlan 10
xiaoyuan(config-vlan)#exit
xiaoyuan(config)#vlan 20
xiaoyuan(config-vlan)#exit

第2步：将端口划分的相应的vlan中

xiaoyuan (config)#interface fa0/1
xiaoyuan (config-if)#switchport access vlan 10
xiaoyuan (config-if)#exit
xiaoyuan (config)#inter
xiaoyuan (config)#interface fa0/2
xiaoyuan (config-if)#sw
xiaoyuan (config-if)#switchport acc
xiaoyuan (config-if)#switchport access vlan 20
xiaoyuan (config-if)#exit

第3步：将与三层交换机相连的端口设置trunk模式，允许不同vlan进行通信

xiaoyuan (config)#interface fa0/3
xiaoyuan (config-if)#sw
xiaoyuan (config-if)#switchport mod
xiaoyuan (config-if)#switchport mode acc
xiaoyuan (config-if)#switchport mode access
xiaoyuan (config-if)#sw
xiaoyuan (config-if)#switchport mode
xiaoyuan (config-if)#switchport mode tru
xiaoyuan (config-if)#switchport mode trunk

三层交换机S3560

第1步：划分vlan

xiaoyuan (config)#vlan 10
xiaoyuan (config-vlan)#exit
xiaoyuan (config)#vlan 20
xiaoyuan (config-vlan)#exit
xiaoyuan (config)#vlan 30
xiaoyuan (config-vlan)#exit

第2步：将端口划分的相应的vlan中

xiaoyuan (config)#interface fa0/2
xiaoyuan (config-if)#sw
xiaoyuan (config-if)#switchport acc
xiaoyuan (config-if)#switchport access vlan 30

第3步：配置三层交换机VLAN对应IP

xiaoyuan (config)#interface vlan 10
xiaoyuan (config-if)#ip address 192.168.1.1 255.255.255.128
xiaoyuan (config-if)#exit
xiaoyuan (config)#interface vlan 20
xiaoyuan (config-if)#ip address 192.168.1.129 255.255.255.128
xiaoyuan (config-if)#exit
xiaoyuan (config)#interface vlan 30
xiaoyuan (config-if)#ip address 192.168.3.1 255.255.255.0
xiaoyuan (config-if)#exit

第4步：将与二层交换机相连的端口设置trunk模式，，允许不同vlan进行通信

xiaoyuan(config)#interface fa0/1
xiaoyuan(config-if)#sw
xiaoyuan(config-if)#switchport mode access
xiaoyuan(config-if)#switchport mode trunk

然后将R1、R2、R4端口ip配置（ip地址不能相同，同一根线上两端的ip地址必须处于同一个网段）：

R1:

xiaoyuan_r1(config)#inte
xiaoyuan_r1(config)#interface fa0/0
xiaoyuan_r1(config-if)#ip add
xiaoyuan_r1(config-if)#ip address 192.168.3.2 255.255.255.0
xiaoyuan_r1(config-if)#no shut
xiaoyuan_r1(config-if)#exit
xiaoyuan_r1(config)#inter
xiaoyuan_r1(config)#interface fa0/1
xiaoyuan_r1(config-if)#ip add
xiaoyuan_r1(config-if)#ip address 192.168.4.1 255.255.255.0
xiaoyuan_r1(config-if)#no shut

R2：

xiaoyuan_r2(config)#inter
xiaoyuan_r2(config)#inter
xiaoyuan_r2(config)#inter
xiaoyuan_r2(config)#interface fa0/0
xiaoyuan_r2(config-if)#ip add
xiaoyuan_r2(config-if)#ip address 192.168.4.2 255.255.255.0
xiaoyuan_r2(config-if)#no shut
xiaoyuan_r2(config-if)#exit
xiaoyuan_r2(config)#inter
xiaoyuan_r2(config)#interface fa0/1
xiaoyuan_r2(config-if)#ip add
xiaoyuan_r2(config-if)#ip address 192.168.5.1 255.255.255.0
xiaoyuan_r2(config-if)#no shut

R3：

xiaoyuan_r3(config)#router rip
xiaoyuan_r3(config-router)#net
xiaoyuan_r3(config-router)#network 192.168.5.0
xiaoyuan_r3(config-router)#network 192.168.2.0
xiaoyuan_r3(config-router)#ver
xiaoyuan_r3(config-router)#version 2
xiaoyuan_r3(config-router)#end

注意：在路由器R1上配置路由重分发

如果使用RIP协议，代码如下：

Router(config-router)#redistribute static

如果使用OSPF协议，代码如下：

Router(config-router)#redistribute static subnets

五、结果

经过了前面的漫长的敲代码，终于来到了最后，如果对你有帮助请多多支持哦
最后验证PC0与PC1及PC1 与PC2 能够通信

PC0与PC1:

PC1 与PC2:
