一．实验目的

  1. 区别节点、网段、广播三种类型IP地址
  2. 掌握IP子网掩码的两种表示方法
  3. 明确IP网关含义
  4. 掌握IP子网划分、网络规划的基本方法
  5. 熟悉组网仿真工具GNS3使用方法
  6. 学会使用路由器的基本配置命令
  7. 深入理解路由表基本结构、路由过程
  8. 学会静态路由、默认路由配置基本操作
  9. 掌握路由分析、网络连通故障定位的方法
  10. 理解动态路由协议OSPF工作原理
  11. 学会OSPF路由配置基本操作

二．实验环境
1、头歌基于Linux的虚拟机桌面系统
2、组网仿真工具GNS3
3、浏览器firefox

三．相关原理或知识点

  • IP子网掩码的两种表示方法
    节点、网段、广播三种类型IP地址 在IP网络中，每个通信节点、IP网段、广播地址都需要用“IP/子网掩码”来表示，并且它们的特征是截然不同的，千万不要弄错。
  • IP子网
  • GNS3基本用法
  • 路由器典型配置命令
  • 路由表的基本结构
  • 路由表的静态配置以及分析
  • 默认路由及其配置
  • OSPF协议

四．实验任务

1、分析网络拓扑图，完成IP子网地址规划并且为子网内的节点分配IP地址
根据上述分析得出的IP地址分配表设置仿真网络中各主机的IP地址、子网掩码、IP网关
2、进行各个路由器上的静态路由配置，其中R3必须设置为默认路由，设置好进行测试
3、进行单区域OSPF路由设置（选做）

五．IP网络规划
1、IP子网地址规划
<注明是否采用子网划分的方法>

网段序号IP地址子网掩码所需IP数网段类型网关IP图中成员节点
1192.168.1.024230用户192.168.1.254PC1、R1接口F0/0
2192.168.2.0302互连无R1接口F0/1、R2接口F0/0
3192.168.3.0302互连无R2接口F0/1、R3接口F0/0
4192.168.4.025100用户192.168.4.126R3接口F0/1、PC2
5192.168.5.0302互连无R2接口F1/0、R4接口F0/0
6192.168.6.02660用户192.168.6.62R4接口F0/1、PC3

2、IP地址分配表

序号节点名称IP地址/子网掩码网关IP
1PC1192.168.1.1/24192.168.1.254
2R1接口F0/0192.168.1.254/24无
3R1接口F0/1192.168.2.1/30无
4R2接口F0/0192.168.2.2/30无
5R2接口F0/1192.168.3.1/30无
6R3接口F0/0192.168.3.2/30无
7R3接口F0/1192.168.4.126/25无
8PC2192.168.4.1/25192.168.4.126
9R2接口F1/0192.168.5.1/30无
10R4接口F0/0192.168.5.2/30无
11R2接口F0/1192.168.6.62/26无
12PC3192.168.6.1/26192.168.6.62

六．网络基本配置
<查看配置文件操作、实验数据，分析完成了那些配置工作>
1、 对PC1的配置

这里完成PC1的IP地址设置为192.168.1.1子网掩码设置为24网关设置为192.168.1.254

2、 对PC2的配置

这里完成PC2的IP地址设置为192.168.4.1子网掩码设置为25网关设置为192.168.4.126

3、 对PC3的配置

这里完成PC3的IP地址设置为192.168.6.1子网掩码设置为26网关设置为192.168.6.62

4、 对路由器R1的配置

这完成对R1接口F0/0设置IP地址为192.168.1.254对应子网掩码255.255.255.0（24）
这完成对R1接口F0/1设置IP地址为192.168.2.1对应子网掩码255.255.255.252（30）

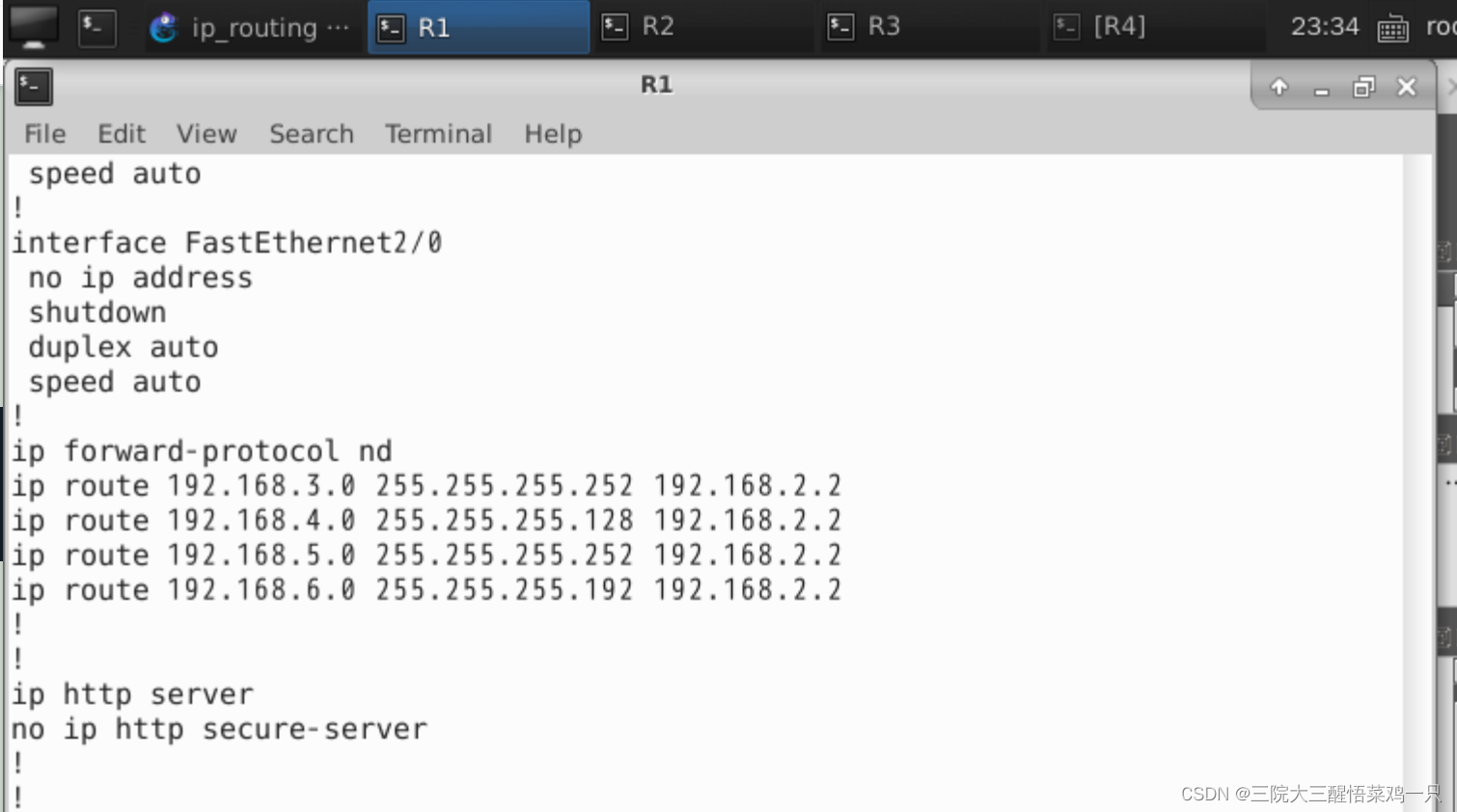

这里完成为路由器R1增加了4条静态路由项（S类型），目标指向IP网段192.168.3.0/30、192.168.4.0/25、192.168.5.0/30、192.168.6.0/26，对应的下一跳IP都是192.168.2.2

5、 对路由器R2的配置

这完成对R2接口F0/0设置IP地址为192.168.2.2对应子网掩码255.255.255.252（30）
这完成对R2接口F0/1设置IP地址为192.168.3.1对应子网掩码255.255.255.252（30）
这完成对R2接口F1/0设置IP地址为192.168.5.1对应子网掩码255.255.255.252（30）

这里完成为路由器R2增加了3条静态路由项（S类型），目标指向IP网段192.168.1.0/30、192.168.4.0/25、192.168.6.0/26，对应的下一跳IP分别是192.168.2.1、192.168.3.2、192.168.5.2

6、 对路由器R3的配置

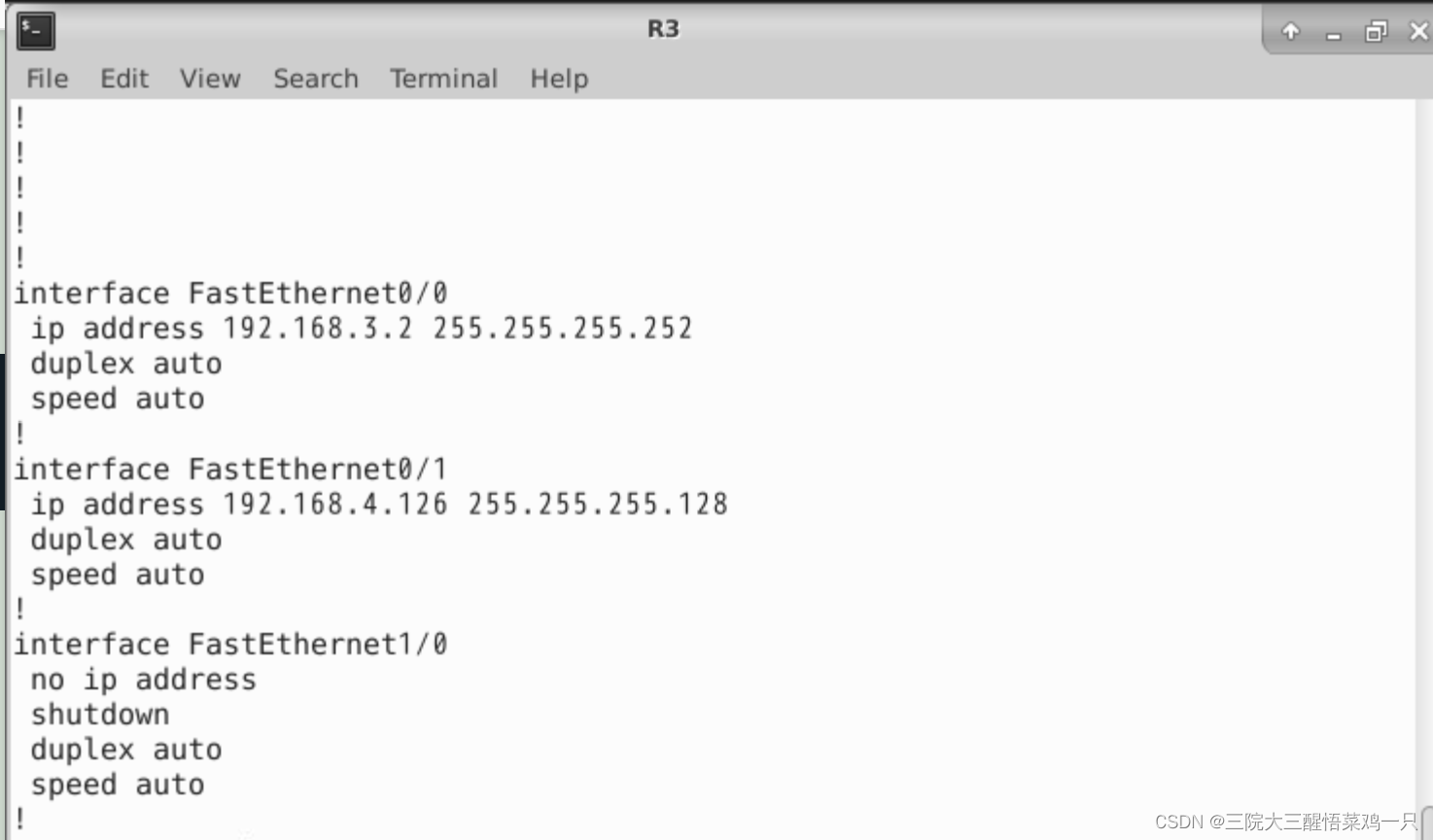

完成了对R3接口F0/0设置IP地址为192.168.3.2对应子网掩码255.255.255.252（30）
完成了对R3接口F0/1设置IP地址为192.168.4.126对应子网掩码255.255.255.128（25）

这里完成了将路由器R3设置为默认路由

7、 对路由器R4的配置

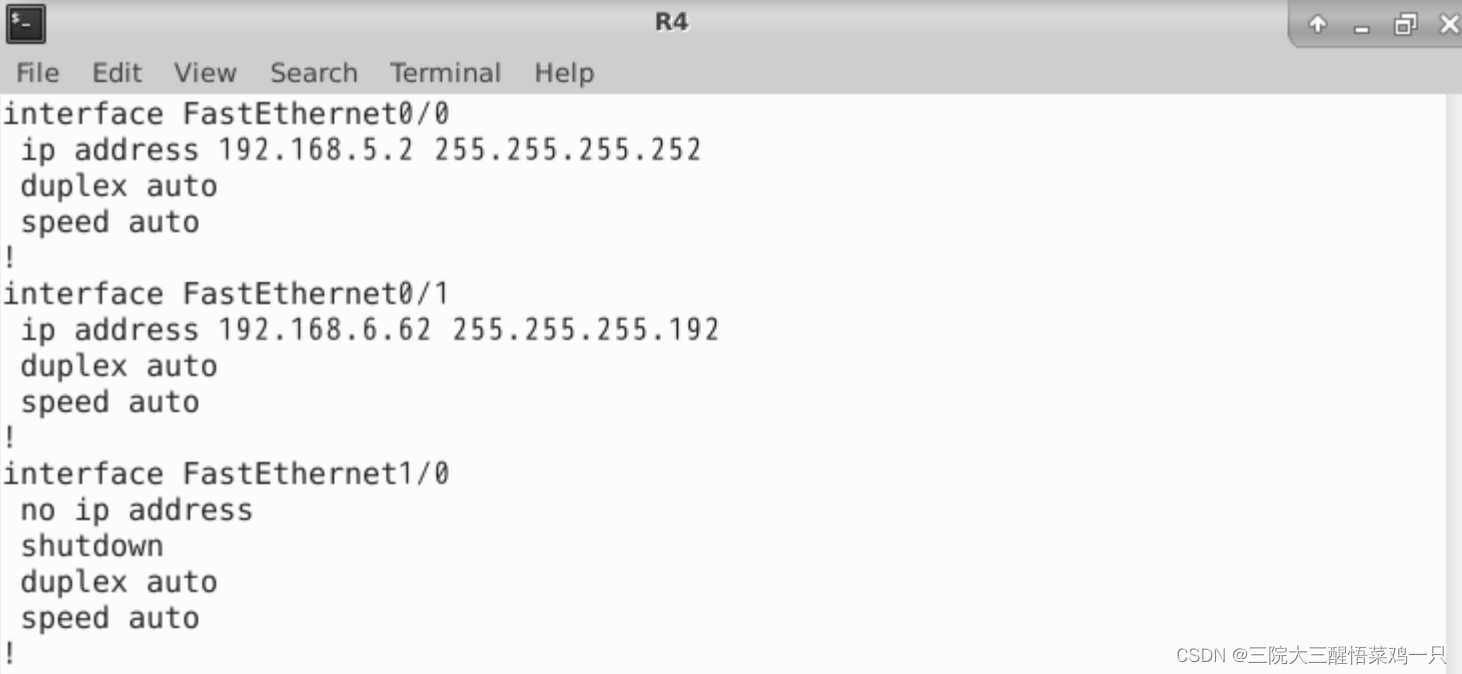

这完成对R4接口F0/0设置IP地址为192.168.5.2对应子网掩码255.255.255.252（30）
这完成对R4接口F0/1设置IP地址为192.168.6.62对应子网掩码255.255.255.192（26）

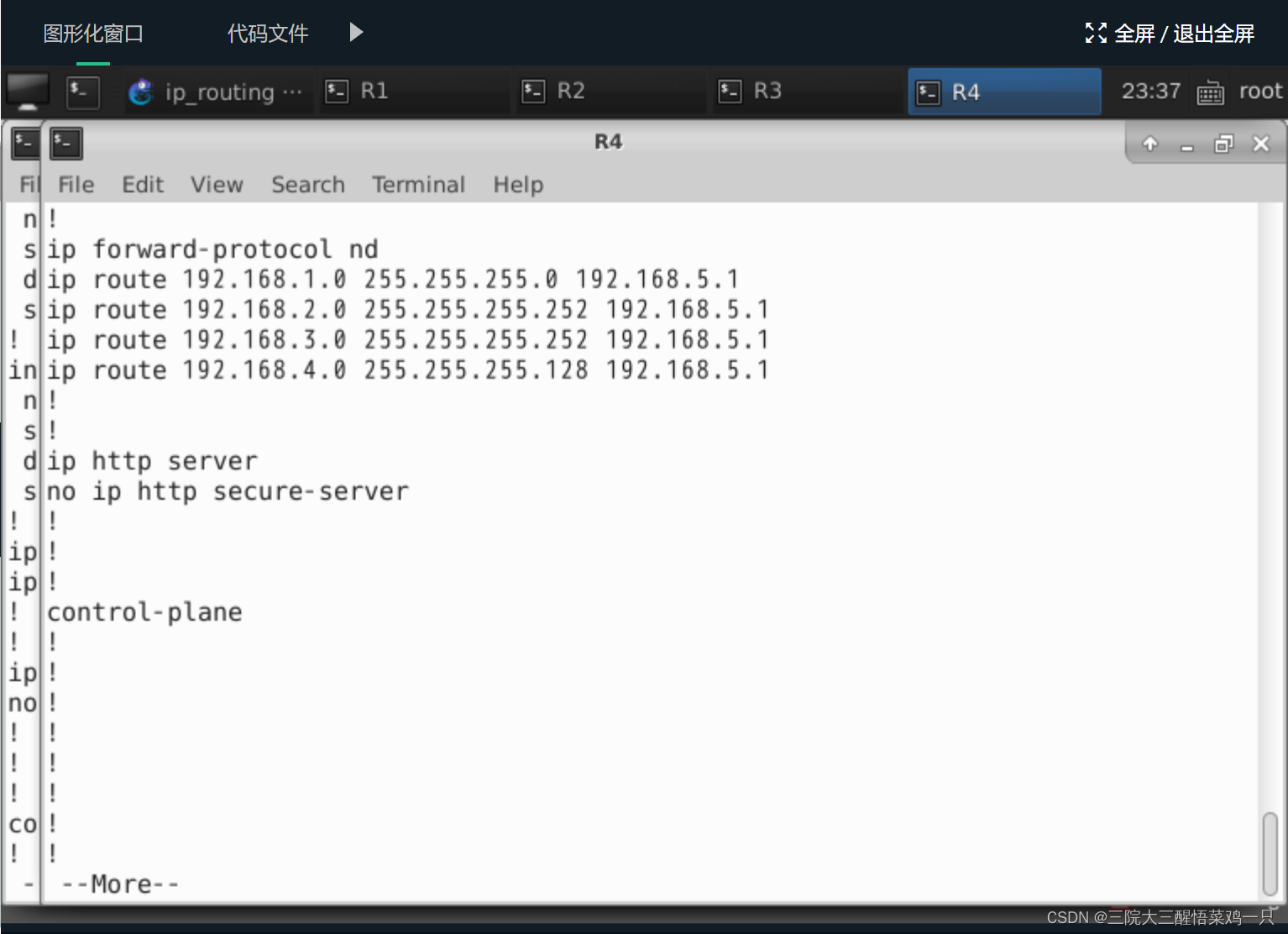

这里完成为路由器R4增加了4条静态路由项（S类型），目标指向IP网段192.168.1.0/24、192.168.2.0/30、192.168.3.0/30、192.168.4.0/25，对应的下一跳IP都是192.168.5.1

七．静态路由、默认路由配置
1、R3路由表及其分析

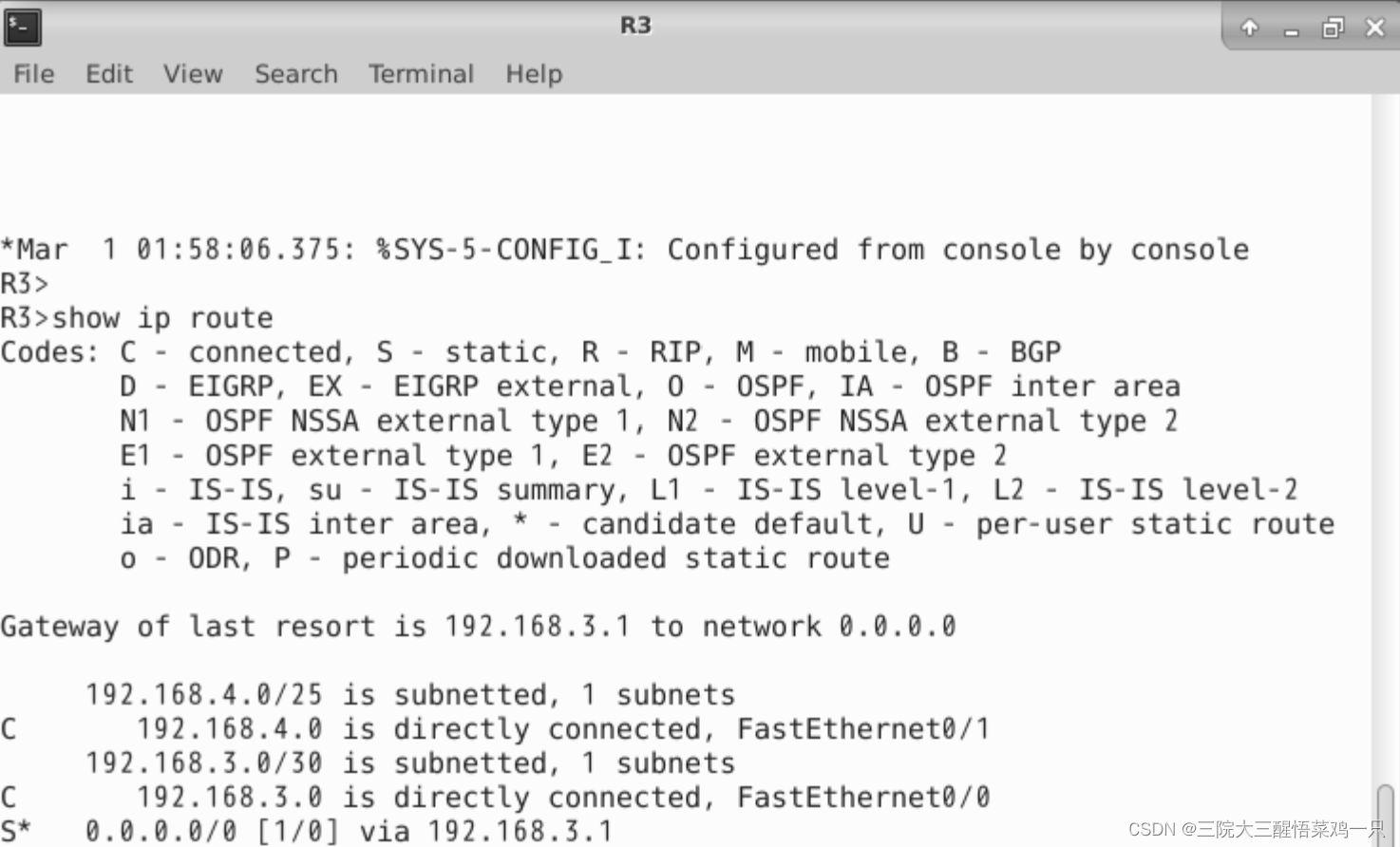

R3路由表中有2条直连路由项（C类型），目标指向本地直连网段192.168.3.0/30、192.168.4.0/25，对应的路由接口分别是FastEthernet0/0、FastEthernet0/1；其中有1条默认路由项（S*类型），下一跳是192.168.3.1

2、R4路由表及其分析

路由表中有2条直连路由项（C类型），目标指向本地直连网段192.168.5.0/30、192.168.6.0/26，对应的路由接口分别是FastEthernet0/0、FastEthernet0/1；路由表中有4条静态路由项（S类型），目标指向IP网段192.168.1.0/24、192.168.2.0/30、192.168.3.0/30、192.168.4.0/25，对应的下一跳IP都是192.168.5.1，对应的优先级（管理距离）都是1，对应的开销值都是0;

3、网络连通测试

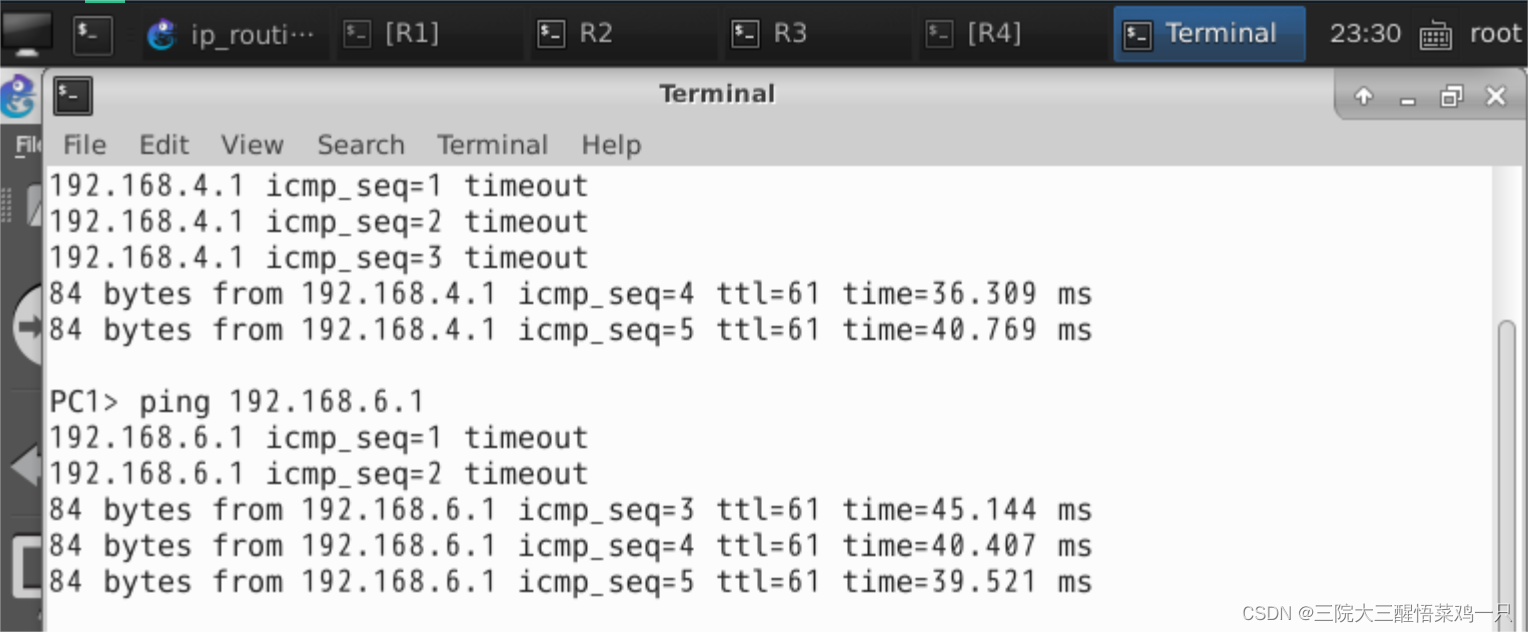

这里由PC1去ping IP地址为192.168.6.1的节点，即PC3，ping成功表明我们上述的配置没有问题。

4、路由跟踪测试

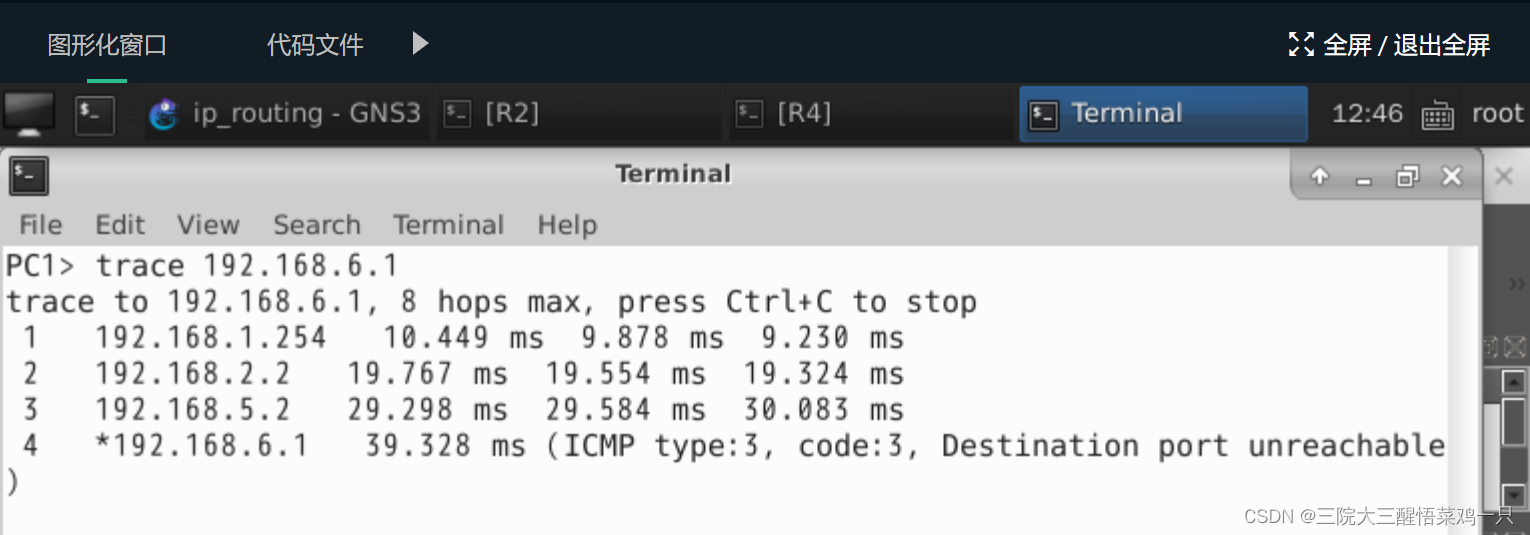

数据包从PC1发送到PC3，沿途依次经过192.168.1.254、192.168.2.2、192.168.5.2、192.168.6.1最终到达目的地（包已经到了目标主机但无返回信息。）destination is unreachable或destination port unreachable一般是收到了目标主机或中间路由器回应的端口或目标主机不可达icmp包。如ping一台用iptables封了icmp包的主机且用了-j REJECT就会出现destination port unreachable的信息，这是目标主机给的回应。在forward链被DROP也会返回该信息。
