本文将以以下运放作为实例讲解斩波运放仿真（pss+pac）：
由于斩波运放中涉及到斩波时钟，而在进行传统的AC仿真时，斩波的时钟频率不会发生跳转，或者说传统的AC仿真时，是不能带有时域上的时钟信号的，所以不能够仿真带有斩波频率的运放的性能参数；故如果要得到斩波运放的AC参数或者noise参数，需要进行PSS+PAC仿真、PSS+Pnoise仿真等；PSS仿真即周期稳定性仿真，用于仿真带有周期性信号的电路（个人理解），例如带有斩波器的运放（周期信号为斩波器时钟）、振荡器（振荡器稳定后的输出信号）等；如下图所示：
在进行PAC守或者PNOISE仿真之前，要进行一次PSS仿真，因为后面的pnoise等仿真是需要在PSS仿真的结果之上进行；故只有当你的电路在跑PSS仿真得到收敛的结果后才能进行后续仿真；

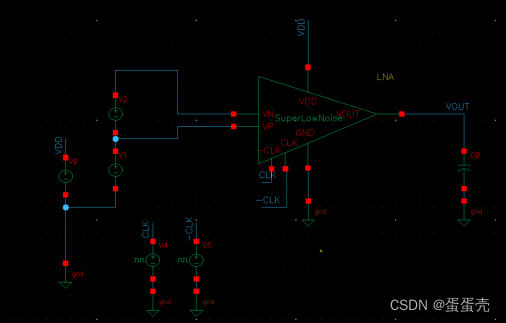

将上述电路打包成一个sample后进行仿真，首先进行PSS+PAC仿真，拓扑如下：

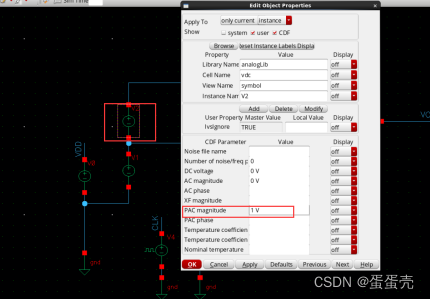

电压源V1用于提供共模电压（VDD/2），V2用于提供交流电压（1V），此时的交流电压源V2参数设置如下：
这里的斩波时钟为50K，故分别给clk和~clk给 50K的时钟信号，由vpluse产生：
打开ADE，选择“pss”进行周期稳定性仿真，在“Beat Period”栏中输入与斩波时钟周期相同的周期值，由于时钟频率为50kHz，因此对应周期为“20u”（也可以勾选右边的Aut caclute,然后在上面选择电路的时钟源，自动计算 beat period）。在“Number of harmonics”栏中输入仿真的谐波数，如果取得过大会导致仿真速度降低，这里输入“10 ”;“Accuracy Defaults”项选择仿真最高精度“conservative”;在“tstab”中输入仿真稳定时间，这里可选得短一些，如“10n”（一般为时钟周期的10背左右），如下图所示：
再添加“PAC”仿真，此时“PSS Beat Period(Hz)”中自动指向“pss”输入的时钟周期。在“Start”和“Stop”栏中分别输入pac扫描开始和结束的频率（这里设置1—10M），“Sweep Type"项选择默认的“Automatic"，在“Maximum sideband”中输入要仿真的边带数，由于我们只关心基带的信号特性，所以边带值不必设置得很大，这里设置为“0”（大家可以更改这里的数值，看看输出的AC曲线有什么区别），如图下所示，单击“OK”按钮，完成设置。
然后开始仿真，记得PSS和PAC同时勾选上：

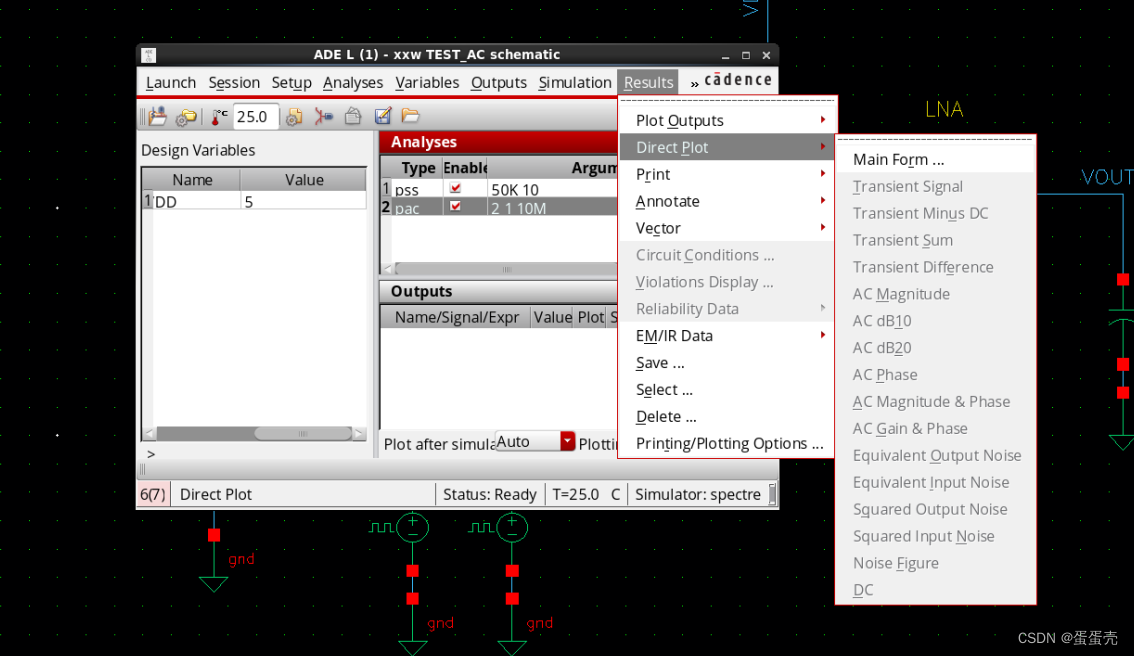

仿真完成后查看曲线：
选择PAC，然后点击输出端
曲线如下，我们可以看到，我们设置的最大频率为10M，然而实际输出并未达到，这是因为PAC仿真是在PSS上进行的，PSS的频率扫描没有达到我们设置的10M；
我们可以在回到PSS的仿真设置，把PSS的最大扫面频率设置为10M，把PSS的参数设置页面拉到最后，点击option：
选择“Accuracy”，找到“maxacfreq”,在里面输入你所需要的频率，不宜过大，过大的话会降低仿真速度，设置完成后在重新仿真即可；

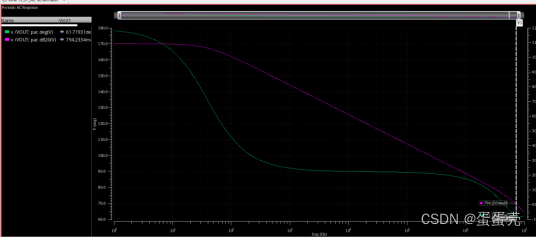

重新仿真后得到以下幅频曲线：
后续将更新PSS+Pnoise,Pstb,斩波运放失调电压的仿真，以及无片外电容的简单LDO设计过程及仿真，由于临近考试周，将会在空时更新，如有错误欢迎批评指正。
