1、由于一直在PL侧做算法，外设接口接触的比较少，目前只做了sfp的UDP传输，但是由于课题的原因需要将一部分PL计算数据存储，而RAM存储空间比较小，因此本次给大带来了ZCU106的PL侧读写ddr4的教程，本教程是全网ZCU106 DDR4 PL侧读写的唯一一篇教程。下面是4个参考资料：

①：ZCU106开发之PL侧DDR4_lixiaolin126的博客-CSDN博客_zcu106开发板ddr4感谢大家漫长的等待！！我们团队从2017底拿到ZCU106后就一直在进行相关研发，由于手头上的活比较多就把ZCU106开发详解的发布给延迟了。现在我们将ZCU106开发过程中遇到的问题和解决办法跟大家进行分享。大家如若对博客中内容有疑问，请加我们的QQ群836535064进行交流。希望跟大家一起玩好这一个牛逼的芯片。版权声明：欢迎技术交流和帮助，提供IT相关服务，索要源码请联系博主QQ，若该文...https://blog.csdn.net/lixiaolin126/article/details/83958665?spm=1001.2014.3001.5501这个是在PS侧对PL侧通过bram进行的读写，操作难度较高。

②：FPGA学习之路-zynq7000-PS侧读写ddr_发光的沙子的博客-CSDN博客_ps读写ddr1、由于ZCU106板子的sdk调试一直没有成功，因此还是基于ZYNQ7000板子写了一个ps侧读写内存的内容2、实验软硬件：Vivado 2019.1、Xilinx sdk 2019.1、ZYBO板子（xc7z010clg400-1 ）3、实验过程：step1:在VIvado中建立工程：miz701_sys，芯片选择xc7z010clg400-1step2:在IP INERGATOR中点击创建，然后搜索ZYNQ双击。 然后点击Diagram的自动运行模块，弹出的窗口点击OK。.https://blog.csdn.net/qq_37912811/article/details/121921754?spm=1001.2014.3001.5502这个是本人的z7的PS侧操作ddr3的教程

③：FPGA----PL侧对ram的读写_发光的沙子的博客-CSDN博客_fpga ram读写1、例化模块的输出端口只能是wire型，而不能是reg型，也就是不能更改输出。2、input\output都需要有位宽表示。3、assign变量也是wire型。4、①实验任务：将32位宽的22个数放入PL侧的ddr，并且读取（本实验可以为数组在模块间的传递提供解决方案【数组在Verilog中是不可以作为端口传递的，但是在SystemVerilog中可以】）②实验软硬件：Vivado 2019.1、ZCU106③实验过程：step1:建立test_pl_ddr项目，过程不再赘述sthttps://blog.csdn.net/qq_37912811/article/details/122204870?spm=1001.2014.3001.5502这个是本人一直被说诟病的ZCU106的ram读写

2、本教程采用的是xilinx的ddr4的IP核的AXI4接口开发的，因此需要先了解AXI4总线协议。

①AXI4接口描述

AXI4 接口描述

通道	信号	主/从	信号描述
全局 信号	aclk	主机	AXI4总线时钟
	aresetn	主机	AXI4总线复位
写通 道地 址与 控制 信号 通道	M_AXI_WR_awid	主机	写地址ID，用来表示哪个主机写入的数据，一般是一台主机对应一个从机，因此这个可以随便写。
	M_AXI_WR_awaddr	主机	写地址，给出一次写突发传输的写地址
	M_AXI_WR_awlen	主机	突发长度，给出突发传输的次数
	M_AXI_WR_awsize	主机	突发大小，给出每次突发传输的字节数
	M_AXI_WR_awburst	主机	突发类型
	M_AXI_WR_awlock	主机	总线锁信号，可提供操作的原子性
	M_AXI_WR_awcache	主机	内存类型，表明一次传输是怎样通过系统 的
	M_AXI_WR_awprot	主机	保护类型，表明一次传输的特权级及安全 等级
	M_AXI_WR_awqos	主机	质量服务QoS
	M_AXI_WR_awvalid	主机	有效信号，表明此通道的地址控制信号有 效
	M_AXI_WR_awready	从机	表明“从”可以接收地址和对应的控制信 号
写通 道数 据通 道	M_AXI_WR_wdata	主机	写入的数据
	M_AXI_WR_wstrb	主机	写数据有效的字节线，用来表明哪8bits 数据是有效的（例如32位的数据[4个8bit数据]，他的wstrb一般是4位宽，一般设置为F，表示全数据位有效）
	M_AXI_WR_wlast	主机	表明此次传输是最后一个突发传输
	M_AXI_WR_wvalid	主机	写有效，表明此次写有效
	M_AXI_WR_wready	从机	表明从机可以接收写数据
写通 道响 应通 道	M_AXI_WR_bid	从机	写响应ID
	M_AXI_WR_bresp	从机	写响应，表明写传输的状态
	M_AXI_WR_bvalid	从机	写响应有效
	M_AXI_WR_bready	主机	表明主机能够接收写响应
读通 道地 址与 控制 信号 通道	M_AXI_RD_arid	主机	读地址ID，与M_AXI_WR_awid类似
	M_AXI_RD_araddr	主机	读地址，给出一次写突发传输的读地址
	M_AXI_RD_arlen	主机	突发长度，给出突发传输的次数
	M_AXI_RD_arsize	主机	突发大小，给出每次突发传输的字节数
	M_AXI_RD_arburst	主机	突发类型
	M_AXI_RD_arlock	主机	总线锁信号，可提供操作的原子性
	M_AXI_RD_arcache	主机	内存类型，表明一次传输是怎样通过系统 的
	M_AXI_RD_arprot	主机	保护类型，表明一次传输的特权级及安全 等级
	M_AXI_RD_arqos	主机	质量服务QOS
	M_AXI_RD_arvalid	主机	有效信号，表明此通道的地址控制信号有 效
	M_AXI_RD_arready	从机	表明“从”可以接收地址和对应的控制信 号
读通 道数 据通 道	M_AXI_RD_rid	从机	读IDtag
	M_AXI_RD_rdata	从机	读数据
	M_AXI_RD_rresp	从机	读响应，表明读传输的状态
	M_AXI_RD_rlast	从机	表明读突发的最后一次传输
	M_AXI_RD_rvalid	从机	表明此通道信号有效
	M_AXI_RD_rready	主机	表明主机能够接收读数据和响应信息

②写数据：

写空闲：等待触发突发信号。
写通道写地址等待：准备好写地址AWADDR，然后拉高AWVALID。
写通道写地址：从机接受到AWVALID，发出AWREADY。
写数据等待：准备好数据WDATA，拉高WVALID。

写数据循环： 从机接受WVALID， 确认数据WDATA 有效并且接受， 发出WREADY，AXI 是突发传输：循环该操作到接受到WLAST 最后一个数据标志位。
接受写应答：接受到从机发出的BVALID，主机发出BREADY。
写结束：拉低未拉低的信号，进入写空闲。

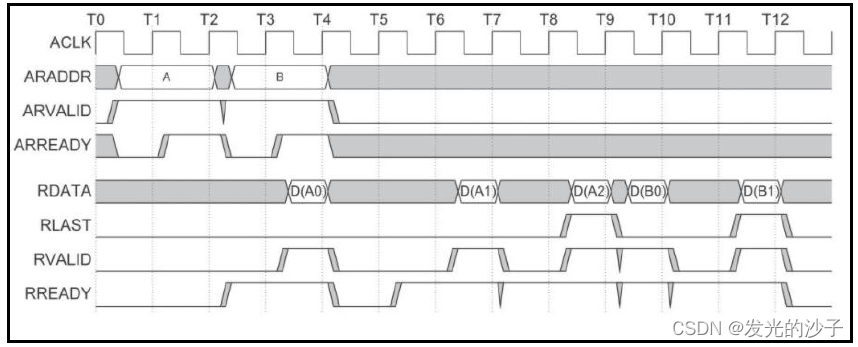

 ③读数据：

读空闲：等待触发突发信号。
读通道写地址等待：准备好写地址ARADDR，然后拉高ARVALID。
读通道写地址：从机接受到ARVALID，发出ARREADY。
读数据等待：从机器准备好数据WDATA，从机拉高RVALID。
读数据循环：主机接受RVALID，确认数据RDATA 有效并且接受，发出RREADY 给从机，AXI 是突发传输：循环该操作到接受到RLAST 最后一个数据标志位。
读结束：拉低未拉低的信号，进入读空闲。



④总结：X代表W/R

空闲：等待突发读写信号

写地址等待：主机发出AXADDR，并且AXVALID置1

从机地址握手：从机发出AXREADY

写/读数据等待：主机发出WDATA，并且WVALID置1。/从机发出RDATA，并且RVALID置1。

主/从机数据循环：从机发出WREADY/主机发出RREADY，循环该操作到接受到XLAST 最后一个数据标志位。

接受写应答（写数据才有）：接受到从机发出的BVALID，主机发出BREADY。

注：任何时候都是求偶方放出VALID信号，被求偶方放出READY信号

3、实验过程

①试验任务：完成ZCU106板卡PL侧对的ddr4的读写操作

②实验软硬件：ZCU106、Vivado 2019.1

③实验过程：

step1：建立项目：ddr4_test

step2：设置IP核

ddr4 IP:

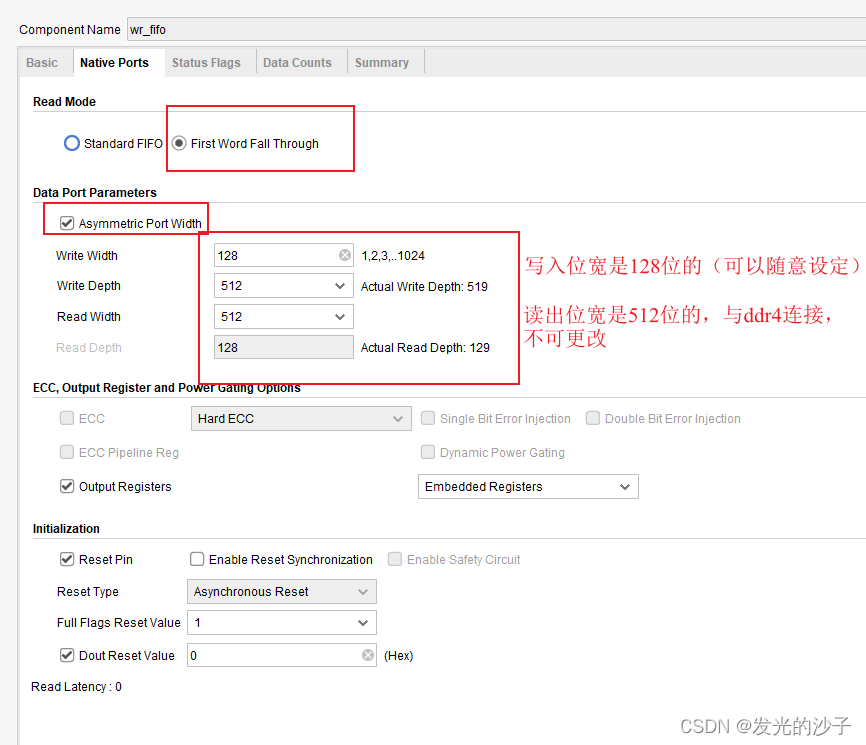

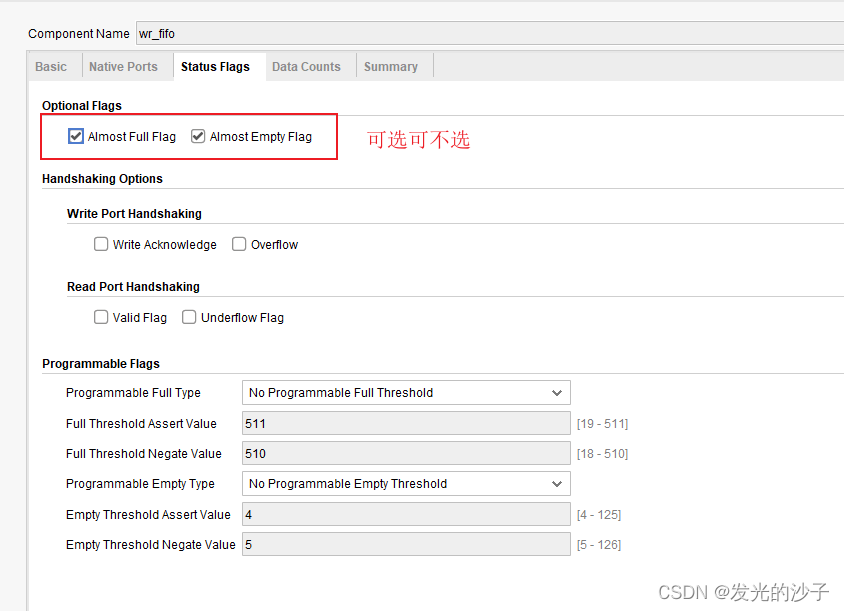

 fifo设置：

 wr_fifo:



 rd_fifo:除了下面两个设置都一样



 ③项目结构：

 ④代码部分：只给出用户生成数据、顶层、xdc文件，剩余文件请联系作者。

`timescale 1ns / 1ps
//
// Company: 东北电力大学
// Engineer: Yang Zheng
//
// Create Date: 2022/07/21 12:46:13
// Design Name:
// Module Name: ddr_data
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module ddr_data(input sys_clk,        //系统时钟
                input sys_rst_n,      //系统复位，低电平有效
                output reg wr_en,          //写使能
                output reg [127:0] wr_data, //写数据
                output reg rd_en,          //读使能
                input [127:0] rd_data, //读数据
                input rd_fifo_valid,//读出数据时为高电平，由于ddr是512位的，因此我们需要计数4次，即每次读回4条数据
                output read_enable);  //写完成，开始读
    //********************************************************************//
    //****************** Parameter and Internal Signal *******************//
    //********************************************************************//

    //parameter define
    parameter COUTER_MAX = 30'd200;//0.2s

    //reg define

    reg [29:0] count; //写入计数器
    reg wr_flag; //写标志
    //记录数据
    reg [127:0] rd_data_r0 = 128'b0;
    reg [127:0] rd_data_r1 = 128'b0;
    reg [127:0] rd_data_r2 = 128'b0;
    reg [127:0] rd_data_r3 = 128'b0;
    //********************************************************************//
    //***************************** Main Code ****************************//
    //********************************************************************//

    assign read_enable = wr_flag;

    reg [2:0] rd_data_count = 3'b0;
    always @(posedge sys_clk or negedge sys_rst_n) begin
        if (sys_rst_n == 1'b0) begin
            rd_data_count <= 1'b0;
            rd_data_r0 <= 128'b0;
            rd_data_r1 <= 128'b0;
            rd_data_r2 <= 128'b0;
            rd_data_r3 <= 128'b0;
        end
        else if (rd_fifo_valid && rd_data_count == 'd0) begin
            rd_data_r0 <= rd_data;
            rd_data_count <= rd_data_count + 1'b1;
        end
        else if (rd_fifo_valid && rd_data_count == 'd1) begin
            rd_data_r1 <= rd_data;
            rd_data_count <= rd_data_count + 1'b1;
        end
        else if (rd_fifo_valid && rd_data_count == 'd2) begin
            rd_data_r2 <= rd_data;
            rd_data_count <= rd_data_count + 1'b1;
        end
        else if (rd_fifo_valid && rd_data_count == 'd3) begin
            rd_data_r3 <= rd_data;
            rd_data_count <= 1'b0;
        end
    end
    //0.2s 计数器
    always@(posedge sys_clk or negedge sys_rst_n) begin
        if (sys_rst_n == 1'b0) begin
            count <= 30'd0;
        end
        else begin
            if (~rd_en) begin
                count <= count+1;
                if (count == COUTER_MAX) begin
                    count <= 30'd0;
                end
            end
        end
    end

    //生成1 到200 个数据并且写入ddr 中
    //这里的 wr_data是输入到ddr的数据，wr_en是使能端口
    //这里的 wr_flag是可以ddr存有数据，因此可读标志
    always@(posedge sys_clk or negedge sys_rst_n) begin
        if (sys_rst_n == 1'b0) begin
            wr_data <= 127'd0;
            wr_en   <= 1'd0;
            wr_flag <= 1'b0;
        end
        else if (wr_flag == 1'b0) begin//写过程
            wr_data <= {32'h00000001 + count,32'h00000002 + count,
                        32'h00000003 + count,32'h00000004 + count};
            wr_en   <= 1'd1;
            if (count == 'd200) begin
                //wr_data <= 127'd0;
                wr_flag <= 1'b1;
            end
        end
        else begin
            wr_data <= wr_data;
            wr_en   <= 1'd0;
            wr_flag <= wr_flag;//写完成
        end

    end
    //根据写完成拉高读使能数据
    //这里的rd_en可以控制是否读取ddr，因此每次读取给出一个周期的高电平即可
    //一直读取
    always@(posedge sys_clk or negedge sys_rst_n) begin
        if (sys_rst_n == 1'b0) begin
            rd_en <= 1'd0;
        end
        //0.2s 读取一次数据
        else if (count == COUTER_MAX - 1) begin//(wr_flag == 1'b1)&&(count == COUTER_MAX)
            rd_en <= 1'd1;
        end

    end
    //每次读取4个
    /*reg [1:0] COUNT_FLAG = 2'b0;
    always@(posedge sys_clk or negedge sys_rst_n) begin
        if (sys_rst_n == 1'b0) begin
            rd_en <= 1'd0;
        end
        //0.2s 读取一次数据
        else if (wr_flag && COUNT_FLAG == 2'd0) begin//(wr_flag == 1'b1)&&(count == COUTER_MAX)
            rd_en <= 1'd1;
            COUNT_FLAG <= 2'd1;
        end
        else begin
            rd_en <= 1'd0;
        end

        if (COUNT_FLAG) begin
            COUNT_FLAG <= 2'd2;
        end
    end*/
endmodule



`timescale 1ns / 1ps
//
// Company: 东北电力大学
// Engineer: Yang Zheng
//
// Create Date: 2022/07/21 12:28:54
// Design Name:
// Module Name: ddr
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module ddr(input sys_clk_p,           //系统时钟
           input sys_clk_n,           //系统时钟
           input sys_rst,           //系统复位
           output [16:0] c0_ddr4_adr,
           output [1:0] c0_ddr4_ba,
           output [0:0] c0_ddr4_cke,
           output [0:0] c0_ddr4_cs_n,
           inout [7:0] c0_ddr4_dm_dbi_n,
           inout [63:0] c0_ddr4_dq,
           inout [7:0] c0_ddr4_dqs_c,
           inout [7:0] c0_ddr4_dqs_t,
           output [0:0] c0_ddr4_odt,
           output [0:0] c0_ddr4_bg,
           output c0_ddr4_reset_n,
           output c0_ddr4_act_n,
           output [0:0] c0_ddr4_ck_c,
           output [0:0] c0_ddr4_ck_t,

           output c0_init_calib_complete,
           output use_clk100m
           );
reg   pingpang                             = 0 ;
reg   [30:0]  wr_b_addr                    = 0 ;
reg   [30:0]  wr_e_addr                    = 200*16 ;
wire   data_wren;
wire   [127:0]  data_wr;
reg   wr_rst                               = 0 ;
reg   [30:0]  rd_b_addr                    = 0 ;
reg   [30:0]  rd_e_addr                    = 200*16 ;
reg   user_rd_clk                          = 0 ;
wire   data_rden;
reg   rd_rst                               = 0 ;
wire   read_enable;

// axi_ddr_top Outputs
wire  [127:0]  data_rd                     ;
wire  ui_clk                               ;
wire  ui_rst                               ;
wire rd_fifo_empty                         ;

axi_ddr_top #(
    .DDR_WR_LEN ( 1 ),
    .DDR_RD_LEN ( 1 ))
 u_axi_ddr_top (
    .sys_rst                 ( sys_rst                         ),//低电平复位
    .c0_sys_clk_p            ( sys_clk_p                       ),
    .c0_sys_clk_n            ( sys_clk_n                       ),
    .pingpang                ( pingpang                        ),
    .wr_b_addr               ( wr_b_addr               [30:0]  ),
    .wr_e_addr               ( wr_e_addr               [30:0]  ),
    .user_wr_clk             ( use_clk100m                     ),
    .data_wren               ( data_wren                       ),
    .data_wr                 ( data_wr                 [127:0] ),
    .wr_rst                  ( wr_rst                          ),
    .rd_b_addr               ( rd_b_addr               [30:0]  ),
    .rd_e_addr               ( rd_e_addr               [30:0]  ),
    .user_rd_clk             ( use_clk100m                     ),
    .data_rden               ( data_rden                       ),
    .rd_rst                  ( rd_rst                          ),
    .read_enable             ( read_enable                     ),
    .rd_fifo_valid           (rd_fifo_valid                    ),

    .c0_ddr4_adr             ( c0_ddr4_adr             [16:0]  ),
    .c0_ddr4_ba              ( c0_ddr4_ba              [1:0]   ),
    .c0_ddr4_cke             ( c0_ddr4_cke             [0:0]   ),
    .c0_ddr4_cs_n            ( c0_ddr4_cs_n            [0:0]   ),
    .c0_ddr4_odt             ( c0_ddr4_odt             [0:0]   ),
    .c0_ddr4_bg              ( c0_ddr4_bg              [0:0]   ),
    .c0_ddr4_reset_n         ( c0_ddr4_reset_n                 ),
    .c0_ddr4_act_n           ( c0_ddr4_act_n                   ),
    .c0_ddr4_ck_c            ( c0_ddr4_ck_c            [0:0]   ),
    .c0_ddr4_ck_t            ( c0_ddr4_ck_t            [0:0]   ),
    .data_rd                 ( data_rd                 [127:0] ),
    .ui_clk                  ( ui_clk                          ),
    .ui_rst                  ( ui_rst                          ),

    .use_clk1                ( use_clk100m                     ),
    .c0_init_calib_complete  ( c0_init_calib_complete          ),

    .c0_ddr4_dm_dbi_n        ( c0_ddr4_dm_dbi_n        [7:0]   ),
    .c0_ddr4_dq              ( c0_ddr4_dq              [63:0]  ),
    .c0_ddr4_dqs_c           ( c0_ddr4_dqs_c           [7:0]   ),
    .c0_ddr4_dqs_t           ( c0_ddr4_dqs_t           [7:0]   )
);


ddr_data u_ddr_data (
    .sys_clk                 ( use_clk100m                      ),
    .sys_rst_n               ( c0_init_calib_complete           ),
    .rd_data                 ( data_rd                  [127:0] ),
    .rd_fifo_valid           (rd_fifo_valid                     ),

    .wr_en                   ( data_wren                        ),
    .wr_data                 ( data_wr                  [127:0] ),
    .rd_en                   ( data_rden                        ),
    .read_enable             ( read_enable                      )
);
endmodule

set_property IOSTANDARD LVCMOS12 [get_ports sys_rst]
set_property PACKAGE_PIN AK12 [get_ports sys_rst]

set_property PACKAGE_PIN AL11 [get_ports c0_init_calib_complete]
set_property PACKAGE_PIN AK13 [get_ports use_clk100m]
set_property IOSTANDARD LVCMOS12 [get_ports c0_init_calib_complete]
set_property IOSTANDARD LVCMOS12 [get_ports use_clk100m]
set_property C_CLK_INPUT_FREQ_HZ 300000000 [get_debug_cores dbg_hub]
set_property C_ENABLE_CLK_DIVIDER false [get_debug_cores dbg_hub]
set_property C_USER_SCAN_CHAIN 1 [get_debug_cores dbg_hub]
connect_debug_port dbg_hub/clk [get_nets clk]

⑤仿真：ddr4仿真一般必须上板调试，而xilinx太牛了，直接用sverilog写了一个ddr4的模型应该。因此本人直接采用了xilinx自带的ddr4仿真文件进行的仿真，方便快捷。





 可以看到用户侧的rd_data_rx已经收到了之前存入ddr4中数据。

4、DDR4 MIG的BUG

 我们可以看到00地址记录01020304，40地址记录05060708，80地址记录09abc ,而读出数据是40地址读取的00，80地址才开始读取05060708。也就是读取时，00地址正常读取，40地址读到0数据，80地址以后对应的才是写入时的40地址的数据，这个原因我试了一天我也不清楚为啥，我反正觉得我代码没问题，哈哈哈。
