文章目录

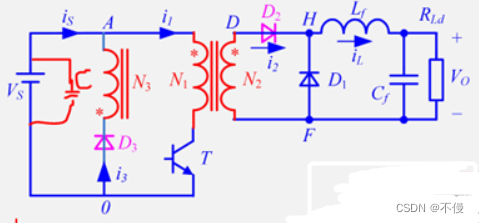

基本拓扑（单端）：

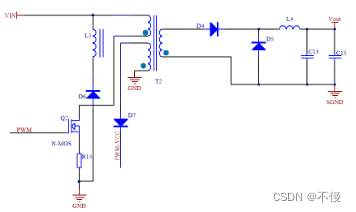

双管正激拓扑：

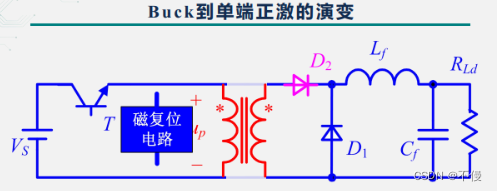

变换过程类似下图：
第1步∶加入隔离变压器;

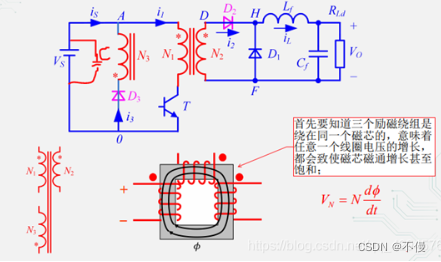

第2步︰加入磁复位电路;
第3步︰加入阻断二极管。
缺点：
- 防止变压器初级线圈产生的反电动势把开关管击穿，需要增加反电动势绕组
- 次级多加1个电感进行储能滤波，成本较高
- 正激式开关电源变压器的体积要比反激式开关电源变压器的体积大。
以下完全搬自链接: CCM模式下电路参数的设计
CCM模式下电路参数的设计
Q：设计一正激式变换器，要求工作于电感电流连续状态，技术指标要求如下：
1、输入直流电压：100~150V；
2、输出直流电压：5V；
3、最大输出电流：5A；
4、最小输出电流：0.1Ａ；
5、输出电压纹波峰峰值：100ｍＶ；
6、开关频率：100ｋＨｚ。
主电路参数设计目标

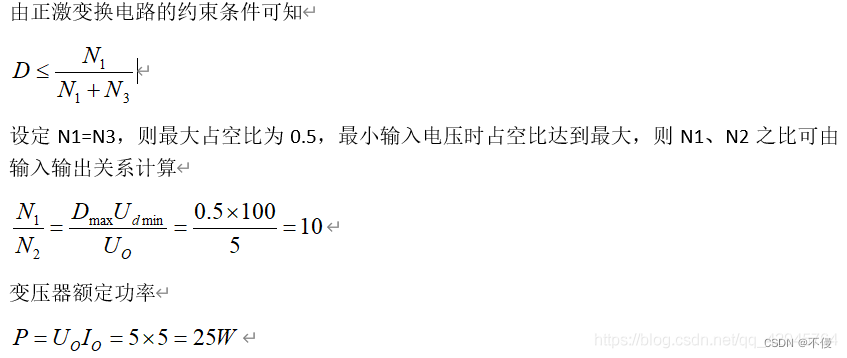

1、变压器设计：需求得变压器匝数比、变压器额定功率两个参数。

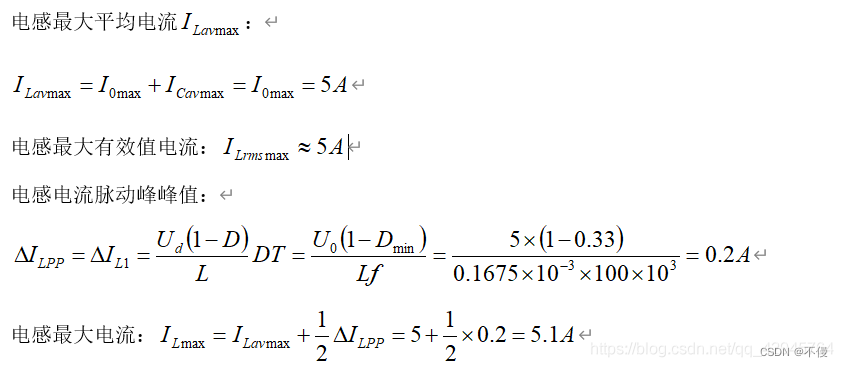

2、电感参数设计：求得电感量与最大有效值电流、最大峰值电流三个参数。

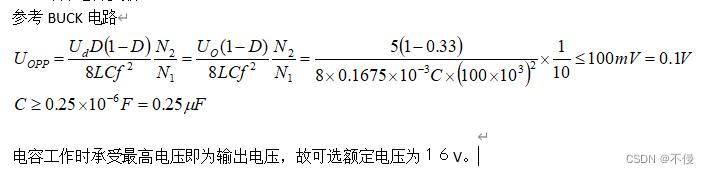

3、电容参数设计：需得到电容量与额定电压两个参数。
4、开关管选择：需得到额定电流、额定电压两个参数。
5、二极管选择：需得到额定电流、额定电压两个参数

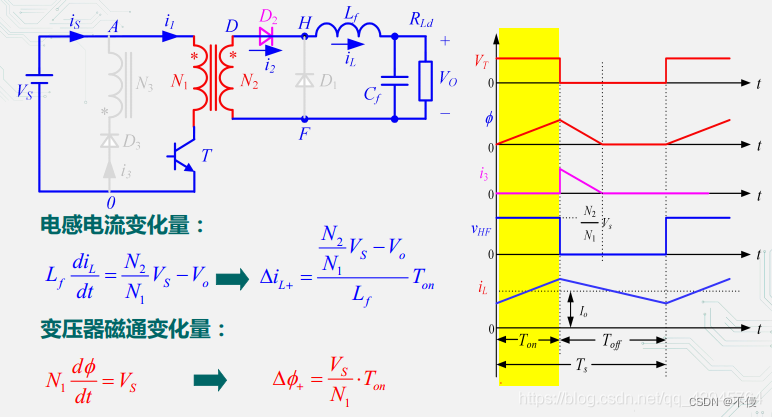

开关管导通时：

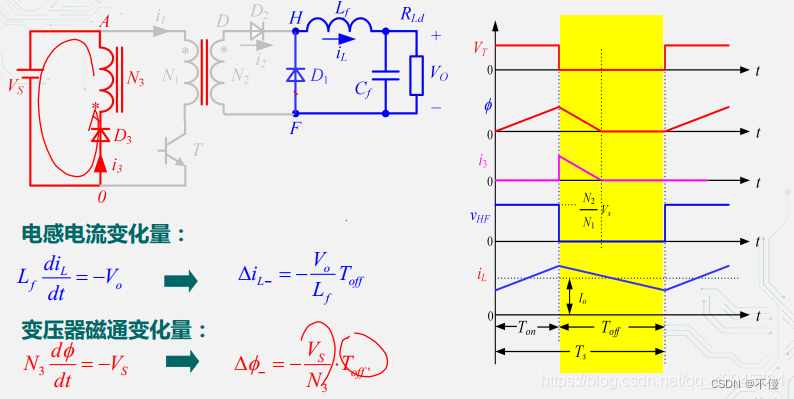

开关管关断：

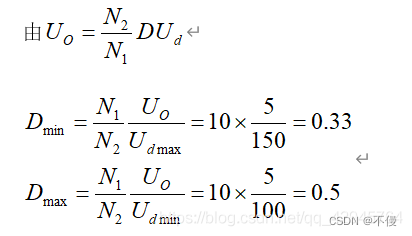

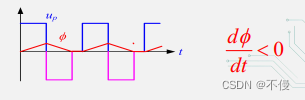

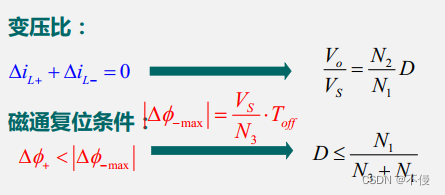

同时由于一个周期内磁芯磁通的增量一定得小于减量，所以单端正激对开关管D也有要求：

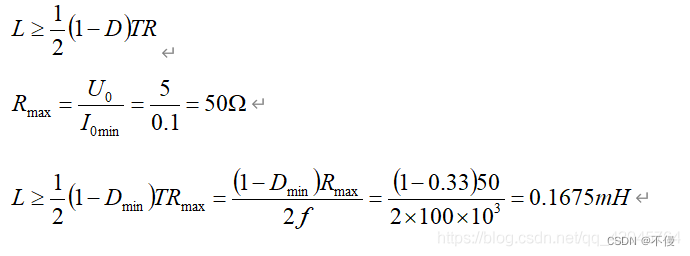

电感电流连续的临界条件同BUCK电路，
阻断二极管D2有效电流可以参考BUCK的MOS：

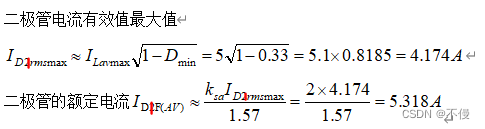

续流二极管D1电流参数计算参考BUCK电路二极管：
二极管D１和D２承受最大电压是一样的，都是变压器副边电压 = Us max*N2/N1 =15V，故其承受的最大电压为１５V，其额定电压取30V以上（取两倍的安全裕量）。D2的额定电流取５A以上，D1的额定电流取６A以上，都可选择快速恢复二极管或肖特基二极管。

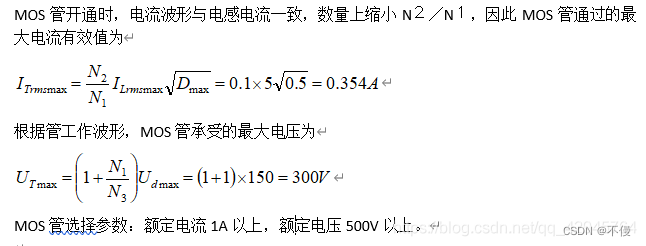

MOS管额定电流一般要求取MOS管最大有效值电流的２～３倍.
由于N1=N3，D3续流电流为变压器的励磁电流，励磁电流的详细计算需要先确定磁芯，一般可以粗略考虑复位绕组的额定电流（D3的额定电流）为主绕组额定电流（MOS管额定电流）的10%~30%，因此，D3额定电流为ID3 =

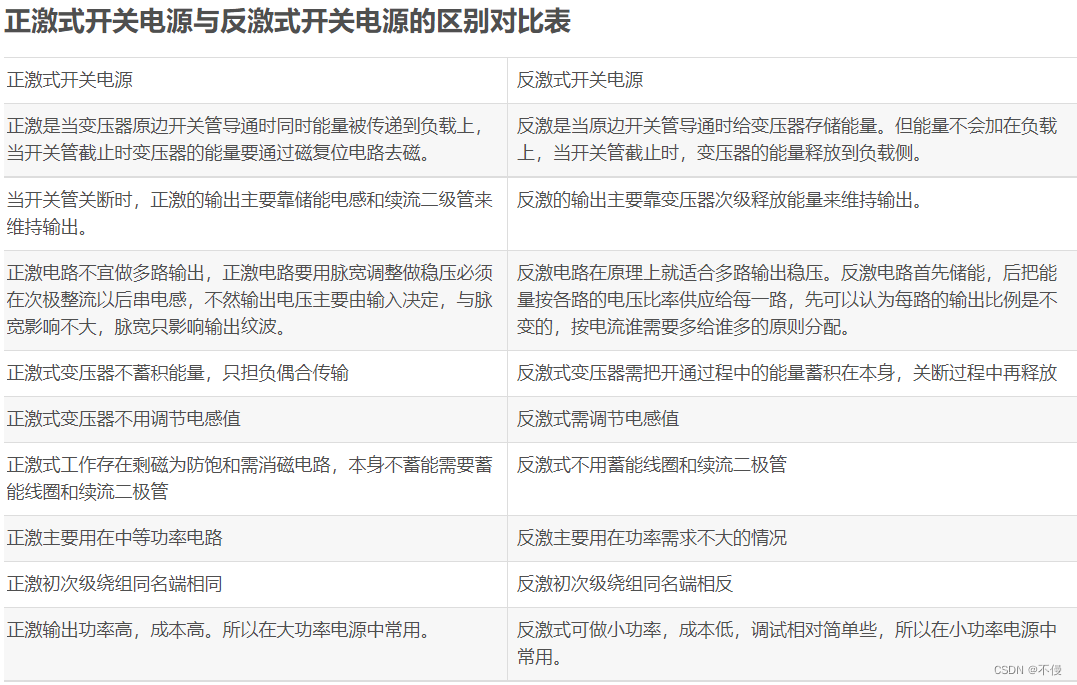

工作原理不同：
- 正激是初级工作次级也工作，次级不工作有续流电感续流，一般是CCM模式。功率因数一般不高，而且输入输出和变比占空比成比例。
- 反激是初级工作，次级不工作，两边独立开来,一般DCM模式下，但是变压器的电感会比较小，而且需要加气隙,所以一般适合中小功率情况。
参考资料：
链接1: 正激与反激—电路分析、设计要点与参数选择
链接2: 链接: 单端正激(Forward)变换器的工作原理&CCM模式下电路设计参数计算
链接3: 什么是电源正激和反激？ 正激和反激有什么区别特点？如何快速区分
