Android平台i2c-tools及16位地址读写，以及not executable: 64-bit ELF file解决办法

happy08god 2023-04-05 原文

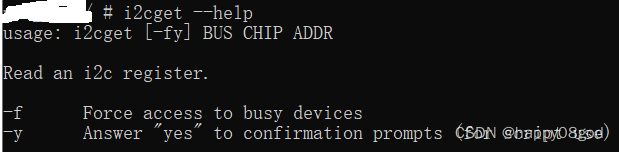

1. i2cget不能读取16位寄存器地址，只能选用i2ctransfter

读写16位地址寄存器时，直接使用i2cget失败。后来发现需要使用i2ctransfter工具，

而我拿到的i2c-tools工具，并没有i2ctransfer可执行程序。只能自己编译。

2. i2c-tools涉及的I2C地址都是7位的

3. i2cdetect

 用来检测I2C总线上连接的设备。

示例：



4. i2cdump

遇到的错误： permission denied （需要root权限）

遇到的错误： Remote I/O error （设备无法进行I2C通信，可能是没有上电，如设备没有打开）

用来dump出某个I2C总线上连接的某个设备（用I2C地址标识）的一系列寄存器的数据。

 示例：



5. i2cget

用来获取某个I2C总线上连接的某个设备（用I2C地址标识）的某个寄存器的数据。

示例：

 6. i2cset



用来设置某个I2C总线上连接的某个设备（用I2C地址标识）的某个寄存器的数据。

示例：



7. i2ctransfter使用介绍

i2ctransfter程序的使用方式如下：

i2ctransfer -f -y 1 w2@0x36 0x50 0x81 r3
1: i2c-1
w2: @后面共有2+1个数字 （或者说 后面要读写的寄存器有2个值）
0x36: i2c device address
0x50+0x81: register address (16bit)
r3: 读出从0x5081开始的3个连续值

下图是读取7位设备从地址为0x36（对应的8位地址位0x6c）寄存器0x0100, 0x3409,

0x340c, 0x3425的示例：

8. not executable: 64-bit ELF file错误

由于代码编译主机只配置了交叉编译环境，没有Linux下的gcc，直接编译，生成的程序似乎不是可用的执行程序，在设备上执行时，提示“not executable: 64-bit ELF file”。有网友提示要编译成static的方式，我尝试后，发现还是会报告上面的错误。

我觉得可能还是需要在编译主机上，指定合适的GCC编译环境，生成linux环境或者交叉编译环境对应的可执行程序。

9. 在Android交叉编译环境下，编译生成对应的执行程序。

需要：

（1）下载i2c-tools源代码

（2）放到android项目工程中，添加对应的Android.mk

（3）source + lunch， 配置好编译环境

（4）mmm的方式编译i2c-tools目录

  (5)  push可执行程序到设备

   将编译生成的out/target/x/目录/system/bin/下的i2cget, i2ctransfer等可执行程序push

到设备端的/system/bin/目录。

9.1 下载i2c-tools源代码

文件下载路径：

Index of /pub/software/utils/i2c-tools/ (kernel.org)

https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/

直接下载压缩包，或者通过git clone的方式下载（更推荐）：

git clone git://git.kernel.org/pub/scm/utils/i2c-tools/i2c-tools.git

 9.2 添加对应的Android.mk

可以将代码放在Android项目源代码的external目录下进行编译。 记得先删除Makefile文件

（建议 先将i2c-tools目录下的Makefile剪切，备份保存，然后再创建Android.mk文件）

LOCAL_PATH:= $(call my-dir)

################### i2c-tools #########################
include $(CLEAR_VARS)

LOCAL_MODULE := i2c-tools

LOCAL_SRC_FILES := \
    tools/i2cbusses.c \
    tools/util.c \
    lib/smbus.c

LOCAL_C_INCLUDES += \
    $(LOCAL_PATH) \
    $(LOCAL_PATH)/include

#LOCAL_CFLAGS := -g -Wall -Werror -Wno-unused-parameter
include $(BUILD_STATIC_LIBRARY)

################### i2cdetect #########################
include $(CLEAR_VARS)


LOCAL_MODULE:=i2cdetect

LOCAL_SRC_FILES:= \
    tools/i2cdetect.c

LOCAL_C_INCLUDES += \
    $(LOCAL_PATH) \
    $(LOCAL_PATH)/include

LOCAL_SHARED_LIBRARIES:= \
    libc
LOCAL_STATIC_LIBRARIES := \
    i2c-tools

LOCAL_CPPFLAGS += -DANDROID

include $(BUILD_EXECUTABLE)

#################### i2cget ###########################
include $(CLEAR_VARS)


LOCAL_MODULE:=i2cget

LOCAL_SRC_FILES:= \
    tools/i2cget.c

LOCAL_C_INCLUDES += \
    $(LOCAL_PATH) \
    $(LOCAL_PATH)/include

LOCAL_SHARED_LIBRARIES:= \
    libc
LOCAL_STATIC_LIBRARIES := \
    i2c-tools

LOCAL_CPPFLAGS += -DANDROID

include $(BUILD_EXECUTABLE)

##################### i2cset ##########################
include $(CLEAR_VARS)

LOCAL_MODULE:=i2cset

LOCAL_SRC_FILES:= \
    tools/i2cset.c

LOCAL_C_INCLUDES += \
    $(LOCAL_PATH) \
    $(LOCAL_PATH)/include

LOCAL_SHARED_LIBRARIES:= \
    libc
LOCAL_STATIC_LIBRARIES := \
    i2c-tools

LOCAL_CPPFLAGS += -DANDROID

include $(BUILD_EXECUTABLE)

##################### i2cdump #########################
include $(CLEAR_VARS)


LOCAL_MODULE:=i2cdump

LOCAL_SRC_FILES:= \
    tools/i2cdump.c

LOCAL_C_INCLUDES += \
    $(LOCAL_PATH) \
    $(LOCAL_PATH)/include

LOCAL_SHARED_LIBRARIES:= \
    libc
LOCAL_STATIC_LIBRARIES := \
    i2c-tools

LOCAL_CPPFLAGS += -DANDROID

include $(BUILD_EXECUTABLE)

################### i2ctransfer #######################
include $(CLEAR_VARS)

LOCAL_MODULE:=i2ctransfer

LOCAL_SRC_FILES:= \
    tools/i2ctransfer.c

LOCAL_C_INCLUDES += \
    $(LOCAL_PATH) \
    $(LOCAL_PATH)/include

LOCAL_SHARED_LIBRARIES:= \
    libc
LOCAL_STATIC_LIBRARIES := \
    i2c-tools

LOCAL_CPPFLAGS += -DANDROID

include $(BUILD_EXECUTABLE)

附上几个有关的链接：


(52条消息) Android 平台下使用 i2c-tools_简单并快乐着的博客-CSDN博客

(52条消息) i2c-tools工具_Linux驱动专栏的博客-CSDN博客_i2ctool工具

[Android] i2c-toos 在 Android 上使用 - LeeAaron - 博客园 (cnblogs.com)

(51条消息) 手把手教你使用 i2c-tools_嵌入式Linux系统开发的博客-CSDN博客_i2c-tools

sh: ./i2c_test: not executable: 64-bit ELF file No such file or directory 相关链接：

https://blog.csdn.net/baiyifei2016/article/details/125055949

https://blog.csdn.net/u012830148/article/details/88425984

c - Android not executable: 64-bit ELF file - Stack Overflow

https://blog.csdn.net/m0_46296142/article/details/125986281
