一、静态数码管的显示

1. 数码管的介绍

LED数码管：数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的器件。

2. 数码管引脚定义

连接法则是就近原则，3脚和8脚用来辨别是共阴极还是共阳极。

给共阴极的公共端（也就是引脚3和引脚8）接低或者低电位，表示选择该数码管，这个端口也叫位选端。而给A、B、C、D、E、F、G和DP赋值1或者0，对共阴极数码管来说给1说明该二极管导通，给0代表该二极管不导通。
八个二极管不同的0和1组合代表段码，也称段选。

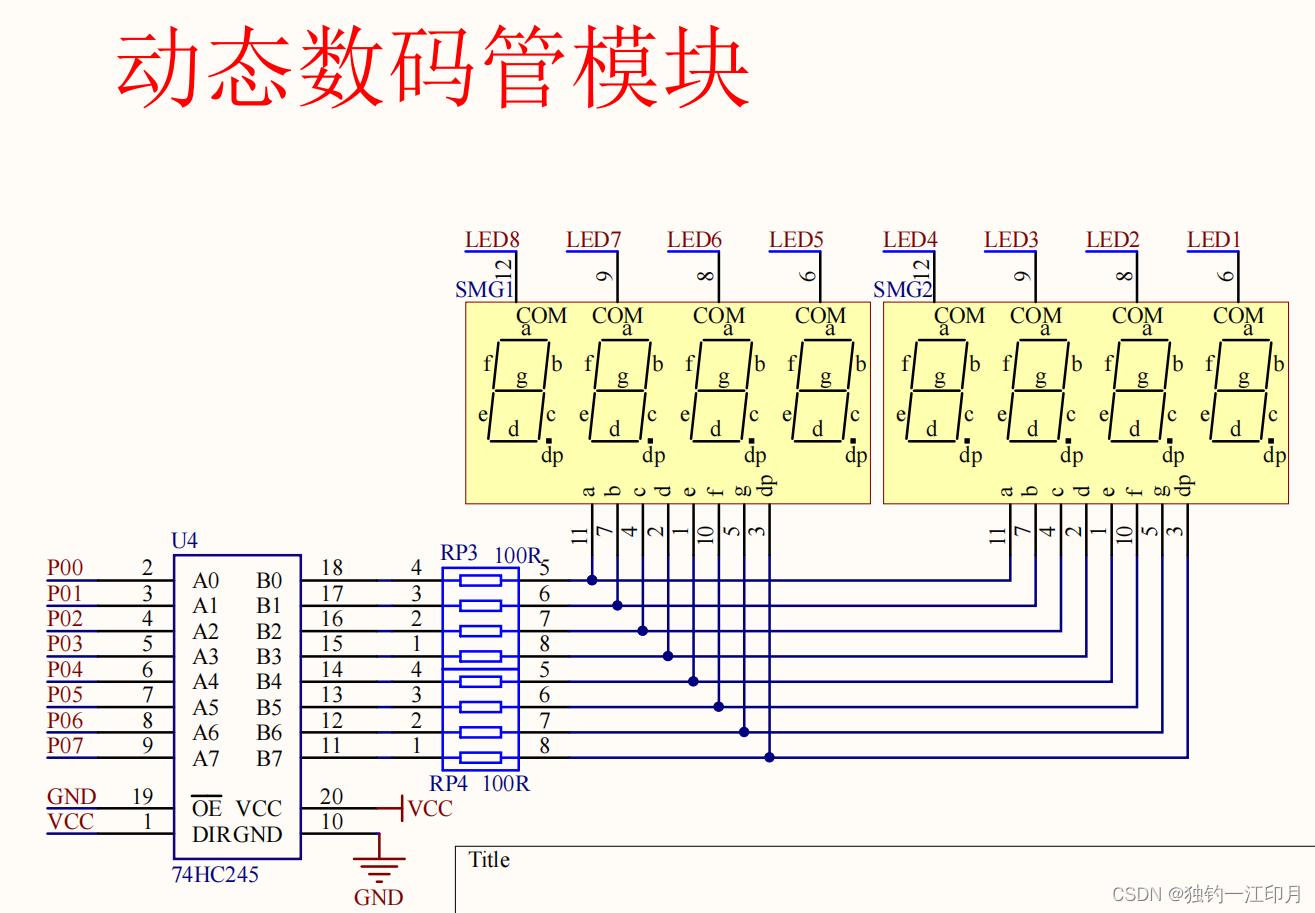

下图是一个四位一体数码管：其中6、8、9和12代表数码管的位选端，以共阴极为例，想要选取数码管2点亮，则只需要让引脚9接地，引脚6、8和12接电源即可只让数码管2点亮，再进行段码设置段选，即可得出相应的数。若有两个数码管同时接通，则两个数码管显示的数字一样。

3. 元件讲解

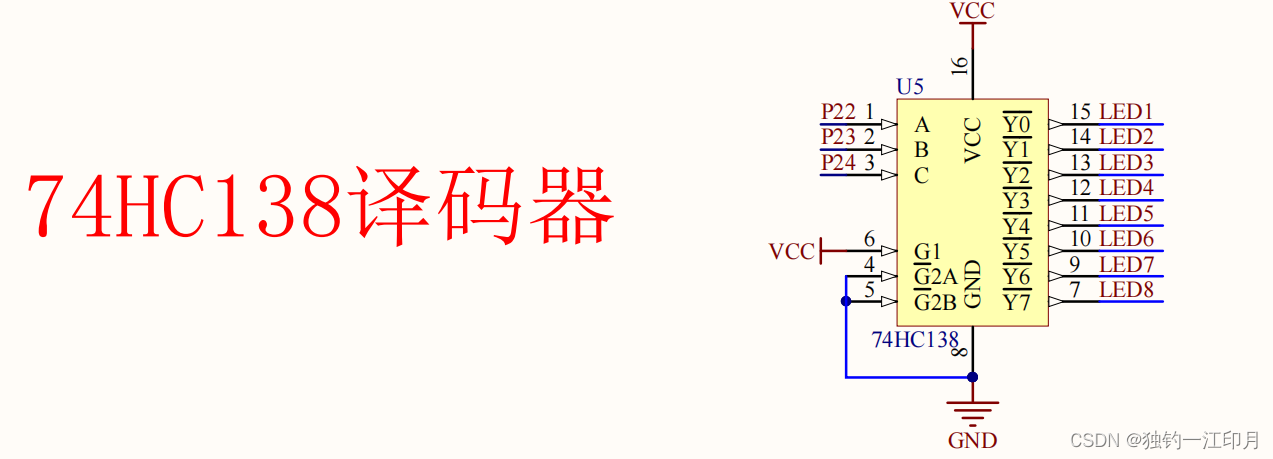

   （1）74LS138译码器：位数从高往低分别是C、B、A。为使138译码器工作，必须令G1接高，G2A非和G2B非接地才行，同时接上芯片对应的电源端和接地端。作用：节省了单片机的IO口资源。
   用三位二进制表示十进制。例：001则是代表Y0非输出0，其他都输出1。


（2）74HC245双向数据缓冲器：A0~A7与B0~B7一一对应连接。
OE非接低电平，该芯片有效。DIR是数据传送方向，接高电平，把左边的数据送到右边；接低电平，把右边数据送往左边。本单片机默认的DIR接高电平，数据从左往右传送。
作用：由于单片机高电平驱动能力弱，低电平驱动能力强，同时为了加强驱动能力，芯片右边加了一个上拉电源提高驱动能力。

4. 补充电容的单位知识点：pF、nF、uF、mF、F，每个数量级之间是10^3
5. 静态数码管的实现

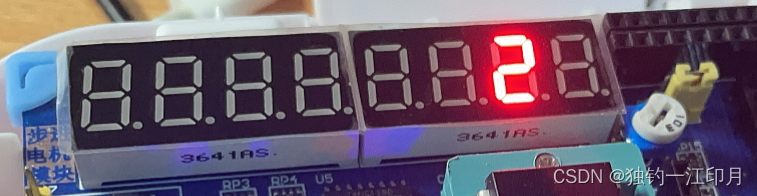

   （1）点亮LED5，显示数字2

#include <REGX52.H>
{
	P2_4=1;
	P2_3=0;
	P2_2=0;
	P0=0x5B;//2->abged->0101 1011
}

（2）数码管点亮位置和数字集合

#include <REGX52.H>

//数字0~9显示代码
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

//数码管点亮函数
void Nixie(unsigned char Location,Number)
{
	switch (Location)
	{
		case 1:P2_4=0;P2_3=0;P2_2=0;break;
		case 2:P2_4=0;P2_3=0;P2_2=1;break;
		case 3:P2_4=0;P2_3=1;P2_2=0;break;
		case 4:P2_4=0;P2_3=1;P2_2=1;break;
		case 5:P2_4=1;P2_3=0;P2_2=0;break;
		case 6:P2_4=1;P2_3=0;P2_2=1;break;
		case 7:P2_4=1;P2_3=1;P2_2=0;break;
		case 8:P2_4=1;P2_3=1;P2_2=1;break;
	}
	P0=NixieTable[Number];
}

int main()
{
	while(1)
	{
		Nixie(5,2);//点亮第五个数码管，显示数字2
	}
}

二、动态数码管的显示

#include <REGX52.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Nixie(unsigned char Location,Number)
{
	switch (Location)
	{
		case 1:P2_4=0;P2_3=0;P2_2=0;break;
		case 2:P2_4=0;P2_3=0;P2_2=1;break;
		case 3:P2_4=0;P2_3=1;P2_2=0;break;
		case 4:P2_4=0;P2_3=1;P2_2=1;break;
		case 5:P2_4=1;P2_3=0;P2_2=0;break;
		case 6:P2_4=1;P2_3=0;P2_2=1;break;
		case 7:P2_4=1;P2_3=1;P2_2=0;break;
		case 8:P2_4=1;P2_3=1;P2_2=1;break;
	}
	P0=NixieTable[Number];
}


int main()
{
	while(1)
	{
		Nixie(1,1);
		Nixie(2,2);
		Nixie(3,3);
	}
}

出现了乱码现象
加延迟函数分析后：

#include <REGX52.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Delay(unsigned char xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}

}


void Nixie(unsigned char Location,Number)
{
	switch (Location)
	{
		case 1:P2_4=0;P2_3=0;P2_2=0;break;
		case 2:P2_4=0;P2_3=0;P2_2=1;break;
		case 3:P2_4=0;P2_3=1;P2_2=0;break;
		case 4:P2_4=0;P2_3=1;P2_2=1;break;
		case 5:P2_4=1;P2_3=0;P2_2=0;break;
		case 6:P2_4=1;P2_3=0;P2_2=1;break;
		case 7:P2_4=1;P2_3=1;P2_2=0;break;
		case 8:P2_4=1;P2_3=1;P2_2=1;break;
	}
	P0=NixieTable[Number];
}


int main()
{
	while(1)
	{
		Nixie(1,1);
		Delay(200);
		Nixie(2,2);
		Delay(200);
		Nixie(3,3);
		Delay(200);
	}
}

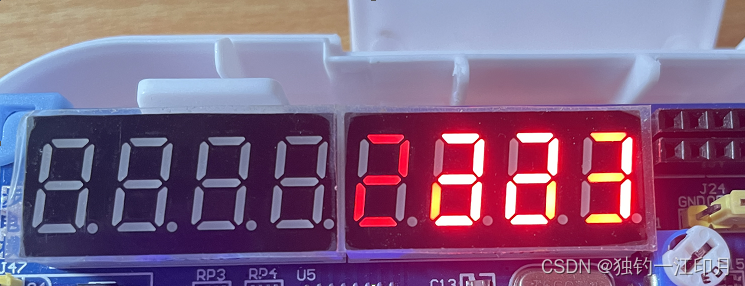

发现数码管在闪烁显示1、2、3：
原因：没有进行数码管消隐，导致出现乱码。（单片机分别选通位选、段选、位选、段选、位选、段选，速度过快导致）
进行消隐处理后

#include <REGX52.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Delay(unsigned char xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}

}


void Nixie(unsigned char Location,Number)
{
	switch (Location)
	{
		case 1:P2_4=0;P2_3=0;P2_2=0;break;
		case 2:P2_4=0;P2_3=0;P2_2=1;break;
		case 3:P2_4=0;P2_3=1;P2_2=0;break;
		case 4:P2_4=0;P2_3=1;P2_2=1;break;
		case 5:P2_4=1;P2_3=0;P2_2=0;break;
		case 6:P2_4=1;P2_3=0;P2_2=1;break;
		case 7:P2_4=1;P2_3=1;P2_2=0;break;
		case 8:P2_4=1;P2_3=1;P2_2=1;break;
	}
	P0=NixieTable[Number];
	Delay(1);//稳定显示，如果立马清零，数码管会显示的比较暗；可以尝试禁用本行，观察现象
	P0=0x00;
}


int main()
{
	while(1)
	{
		Nixie(1,1);
//		Delay(200);
		Nixie(2,2);
//		Delay(200);
		Nixie(3,3);
//		Delay(200);
	}
}

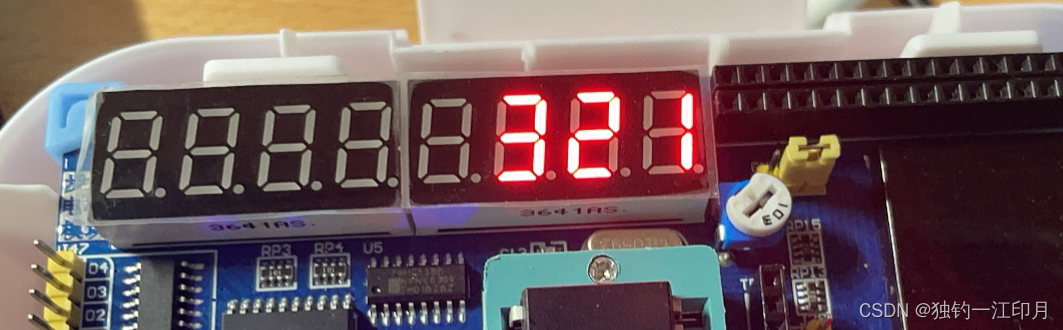

现象如下所示：
