网络层的核心目的，分割广播域

只有交换机组网，没有路由器，会出现广播域太大、寻址不便

IP地址

分类

A类1~126    1.0.0.0 ~ 126.255.255.255
B类128~191
C类192~223
D类224~239组播
E类240~255科研

私有IP分类

A类：10.0.0.0~10.255.255.255
B类：172.16.0.0~172.31.255.255
C类：192.168.0.0~192.168.255.255

交换机的接口又两种模式

1.acces访问模式某个VLAN（连接计算用）
2.trunk模式承载多个VLAN（连接交换机用）

子网掩码

作用：32位得二进制数
			运算出IP地址得网络部分
			IP和子网掩码罗技运算，得出是不是同一个网络，可不可以直接通信
			两个IP地址是不是同一网络，依靠三部曲

三部曲的介绍

					1.IP地址换2进制
					192.168.1.2
					1100 0000.1010 1000.0000 0001.0000 0010
					2.子网掩码转换2进制
					255.255.255.0
					1111 1111.1111 1111.1111 1111.0000 0000

					3.IP地地址和子网掩码逻辑运算
					1100 0000.1010 1000.0000 0001.0000 0010
					1111 1111.1111 1111.1111 1111.0000 0000
					——————————————————————————————————————————————
					子网掩码中1得位置，IP地址照抄
					子网掩码中0得位置，IP地址全为0
					1100 0000.1010 1000.0000 0001.0000 0000
										4.得出网络地址（这个IP属于哪个网络）
					192.168.1.0（网络地址：代表一群地址。）
					问题：192.168.1.2这个IP
						 192.168.1.2属于192.168.1.0网段
						 总数是256个192.168.1.0~192.168.1.255
						 可用地址254，去掉网络位1.0和广播地址1.255

子网掩码的分类：

		A类：255.0.0.0
		B类：255.255.0.0
		C类：255.255.255.0

包封装

IP地址和数据得关系
计算发现，访问得地址是其他网段，把这个数据包丢给网关（路由器）

路由器得工作原理（网络层）

转发原理：当一个数据包来到路由器，路由器将基于数据包中的目标IP地址查看路由表，

若表中有记录，则将无条件按照路由表的指示转发，否则直接将数据包丢弃

路由器的作用：

1、隔离泛洪范围——路由器的一个接口对应一个广播域——路由器也被称为网关
2、转发

直连网段
直连路由生成的条件
1、接口双UP
2、接口必须配IP

非直连网段
通过路由协议从别的路由器学到的路由称为非直连路由
非直连路由中包括静态路由和动态路由协议。
静态路由需要网络管理员手动添加，一旦拓扑发生改变，原先的静态路由就要由管理员根据情况进行静态路由的增或删。
动态路由是路由器之间相互学习自己不具备而别人具备的路由，即使拓扑发生变化，只需要在相对应的接口宣告或者取消宣告即可，其他路由会根据情况进行更新，从而实现实现动态学习。动态路由主要包含OSPF、RIP等，
路由表的形成就是由这些路由配置形成的（直连路由、静态路由、动态路由协议）

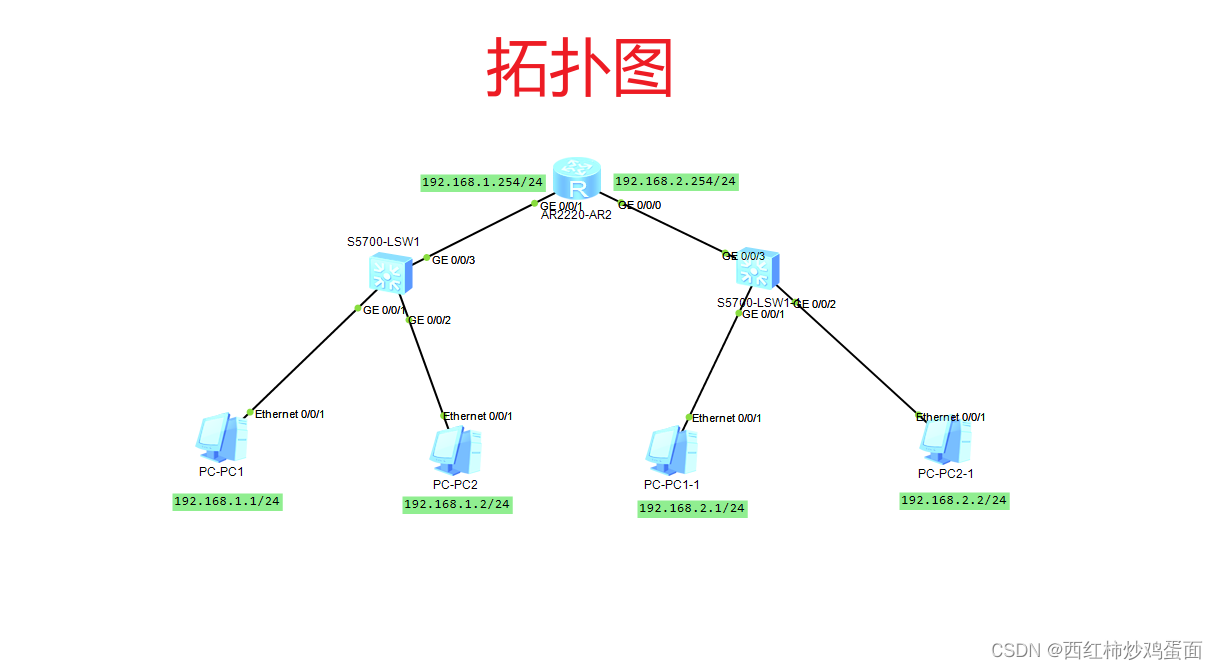

路由实验------直连网段

两个网络的互通
建立两个局域网
使用一台路由器连接两个局域网

局域网1
PC1 192.168.1.1/24 网关：192.168.1.254/24
PC2 192.168.1.2/24 网关：192.168.1.254/24
交换机不做配置，使用默认配置

局域网2
PC1 192.168.2.1/24 网关：192.168.2.254/24
PC2 192.168.2.2/24 网关：192.168.2.254/24
交换机不做配置，使用默认配置

AR路由
GE0/0/1口地址192.168.1.254/24
GE0/0/0口地址192.168.2.254/24

<Huawei>sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.1.254 24
[Huawei-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.254 255.255.255.0
#
return
[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/0]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 192.168.2.254 255.255.255.0
#
return
[Huawei-GigabitEthernet0/0/0]quit

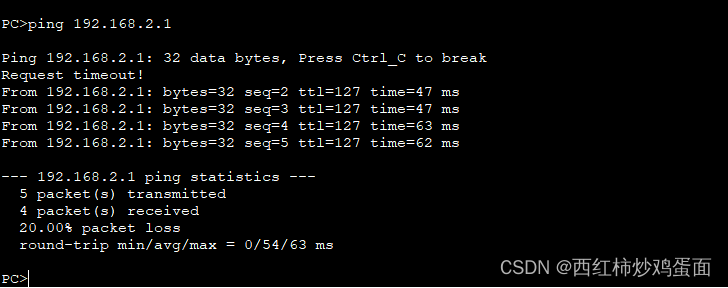

测试 使用局域网的PC1测试局域网的PC1已经实现通路了。

静态理由

静态路由（Static routing） 是一种路由的方式。静态路由是手动进行配置的，而非动态决定。静态路由是固定的，不会改变，即使网络状况已经改变。一般来说，静态路由是由网络管理员逐项加入路由表。静态路由适用于中小型网络。
优点：
网络安全保密性高。 动态路由因为需要路由器之间频繁地交换各自的路由表，而对路由表的分析可以揭示网络的拓扑结构和网络地址等信息。因此，网络出于安全方面的考虑也可以采用静态路由。
不占用网络带宽。 因为静态路由不会产生更新流量。
缺点：
网络管理员难以全面地了解整个网络的拓扑结构。
当网络的拓扑结构和链路状态发生变化时，路由器中的静态路由信息需要大范围地调整，这一工作的难度和复杂程度非常高。
当网络发生变化或网络发生故障时，不能重选路由，导致路由失败。

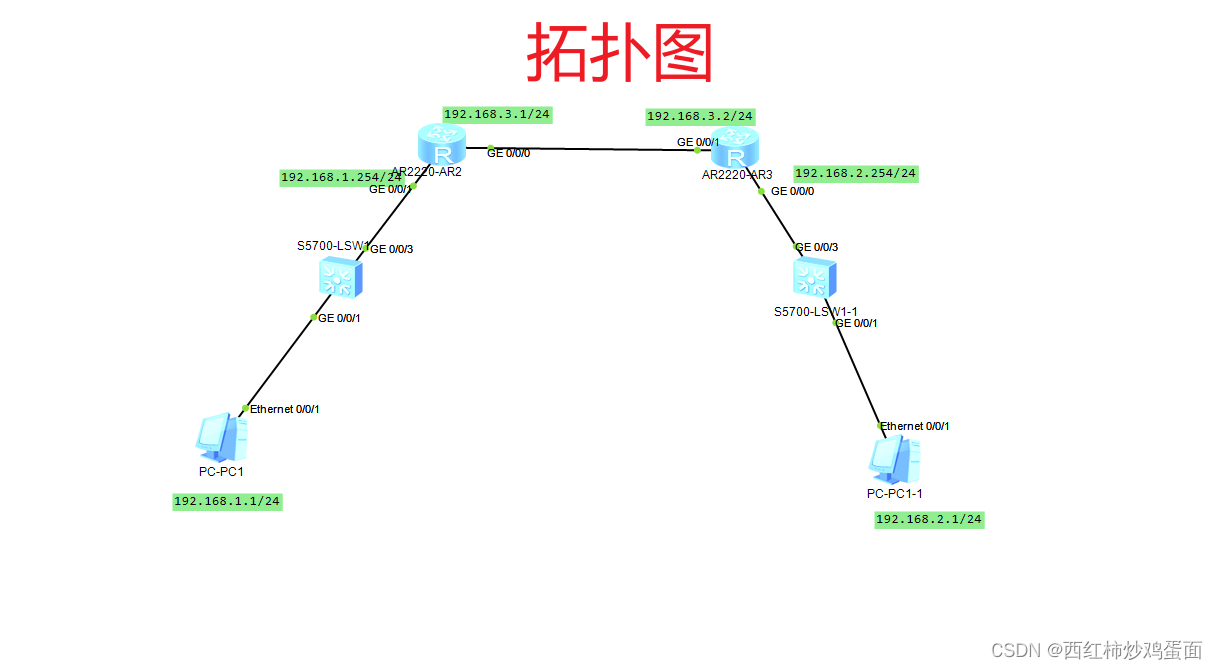

实验

局域网1
PC1 192.168.1.1/24 网关：192.168.1.254/24
交换机不做配置，使用默认配置

局域网2
PC1 192.168.2.1/24 网关：192.168.2.254/24
交换机不做配置，使用默认配置

AR1路由
GE0/0/1口地址192.168.1.254/24
GE0/0/0口地址192.168.3.1/24

AR2路由
GE0/0/0口地址192.168.1.254/24
GE0/0/1口地址192.168.3.2/24

ip route-static 需要到达的目标网段 子网掩码 入下一路由的接口IP地址

主机PC1要将信息发送到PC2，而在PC1直连的路由器R1的路由表中，却没有PC2的地址，所以信息就发送不到PC2，如果只在R1中添加PC2的地址，就可以通信了吗？

PC1是可以发送消息到PC2，但R2中也没有PC1的地址，所以PC2的响应信息无法发送到PC1，所以两者还是不能通信。

要实现两者的通信，我们就要在R1上添加PC2的地址同时在R2上添加PC1的地址，这就需要用到我们的静态路由来进行配置。

<Huawei>sys
[Huawei]sysname AR1
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 192.168.1.254 24
[AR1-GigabitEthernet0/0/1]quit

[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[AR1-GigabitEthernet0/0/0]quit

[AR1]ip route-static 192.168.2.0 24 192.168.3.2


[Huawei]sysname AR2
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 192.168.2.254 24
[AR2-GigabitEthernet0/0/0]quit

[AR2]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 192.168.3.2 24
[AR2-GigabitEthernet0/0/1]quit
[AR2]ip route-static 192.168.1.0 24 192.168.3.1
