一、I2C总线通信协议原理

1、I2C协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由Phiilps公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要USART、CAN等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
STM32标准库则是在寄存器与用户代码之间的软件层。对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。

2、 I2C物理层

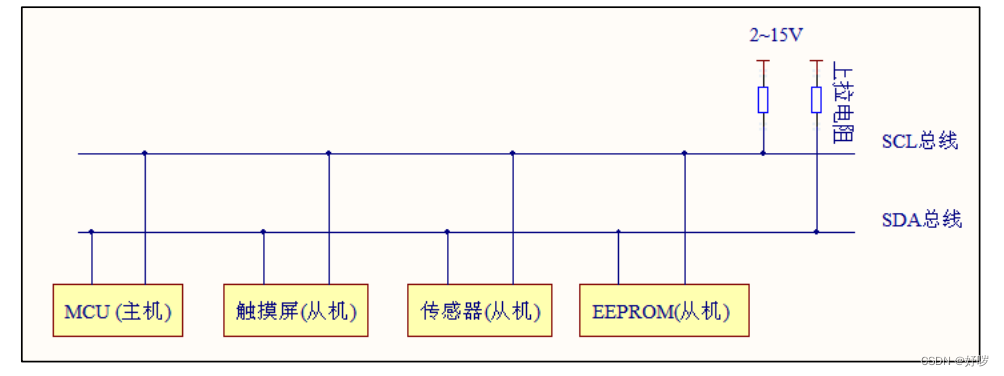

I2C通讯设备之间的常用连接方式

它的物理层有如下特点：
(1) 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个I2C通讯总线中，可连接多个I2C通讯设备，支持多个通讯主机及多个通讯从机。
(2) 一个I2C总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线 (SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问。
(4) 总线通过上拉电阻接到电源。当I2C设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。
(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
(6) 具有三种传输模式：标准模式传输速率为100kbit/s ，快速模式为400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多I2C设备尚不支持高速模式。
(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制

3、协议层

（1）基本读写过程

主机写数据到从机

主机由从机中读数据
I2C通讯复合格式

数据由主机传输至从机
S ： 传输开始信号 SLAVE_ADDRESS: 从机地址

数据由从机传输至主机
R/W——： 传输方向选择位，1为读，0为写
A/A—— ： 应答(ACK)或非应答(NACK)信号
P ： 停止传输信号

I2C的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。
其中S表示由主机的I2C接口产生的传输起始信号(S)，这时连接到I2C总线上的所有从机都会接收到这个信号。 起始信号产生后，所有从机就开始等待主机紧接下来广播 的从机地址信号 (SLAVE_ADDRESS)。在I2C总线上，每个设备的地址都是唯一的，当主机广播的地址与某个设备地址相同时，这个设备就被选中了，没被选中的设备将会忽略之后的数据信号。根据I2C协议，这个从机地址可以是7位或10位。 在地址位之后，是传输方向的选择位，该位为0时，表示后面的数据传输方向是由主机传输至从机，即主机向从机写数据。该位为1时，则相反，即主机由从机读数据。 从机接收到匹配的地址后，主机或从机会返回一个应答(ACK)或非应答(NACK)信号，只有接收到应答信号后，主机才能继续发送或接收数据。

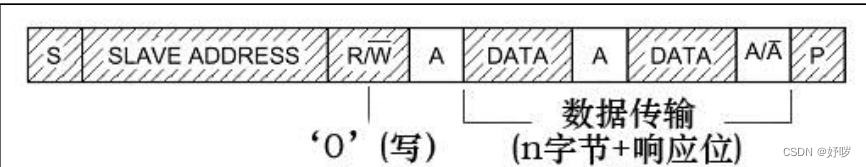

写数据 若配置的方向传输位为“写数据”方向，即第一幅图的情况，广播完地址，接收到应答信号后，主机开始正式向从机传输数据(DATA)，数据包的大小为8位，主机每发送完一个字节数据，都要等待从机的应答信号(ACK)，重复这个过程，可以向从机传输N个数据，这个N没有大小限制。当数据传输结束时，主机向从机发送一个停止传输信号§，表示不再传输数据。

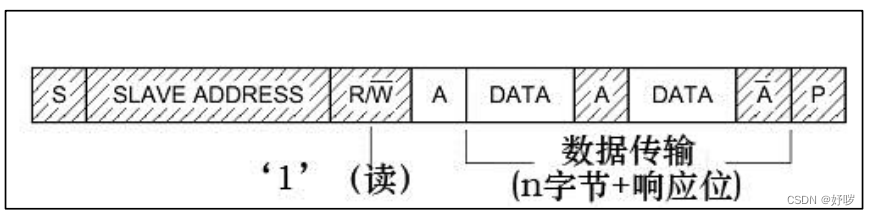

读数据 若配置的方向传输位为“读数据”方向，即第二幅图的情况，广播完地址，接收到应答信号后，从机开始向主机返回数据(DATA)，数据包大小也为8位，从机每发送完一个数据，都会等待主机的应答信号(ACK)，重复这个过程，可以返回N个数据，这个N也没有大小限制。当主机希望停止接收数据时，就向从机返回一个非应答信号(NACK)，则从机自动停止数据传输。

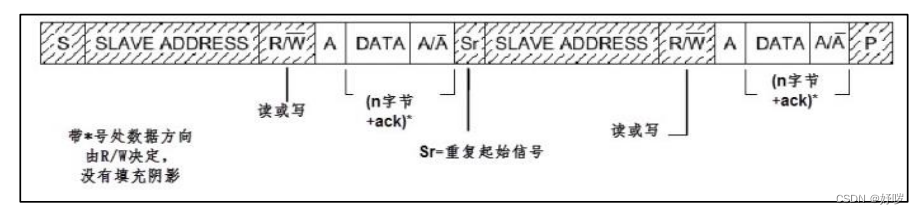

读和写数据 除了基本的读写，I2C通讯更常用的是复合格式，即第三幅图的情况，该传输过程有两次起始信号(S)。一般在第一次传输中，主机通过 SLAVE_ADDRESS寻找到从设备后，发送一段“数据”，这段数据通常用于表示从设备内部的寄存器或存储器地址(注意区分它与SLAVE_ADDRESS的区别)；在第二次的传输中，对该地址的内容进行读或写。也就是说，第一次通讯是告诉从机读写地址，第二次则是读写的实际内容。

（2）通讯的起始和停止信号

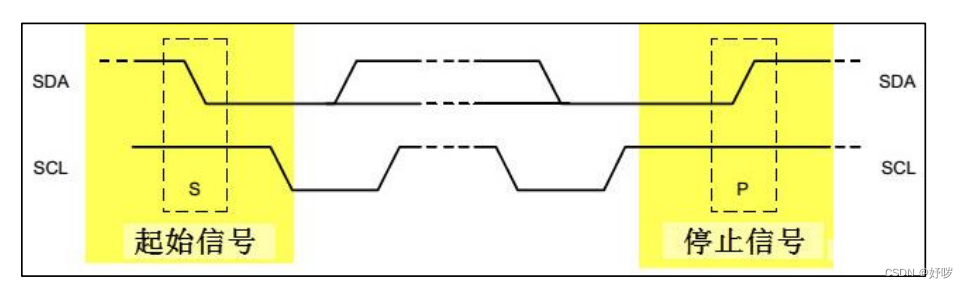

前文中提到的起始(S)和停止§信号是两种特殊的状态，见图起始信号与停止信号 。当 SCL 线是高电平时 SDA 线从高电平向低电平切换，这个情况表示通讯的起始。当 SCL 是高电平时 SDA 线由低电平向高电平切换，表示通讯的停止。起始和停止信号一般由主机产生。

（3） 数据有效性

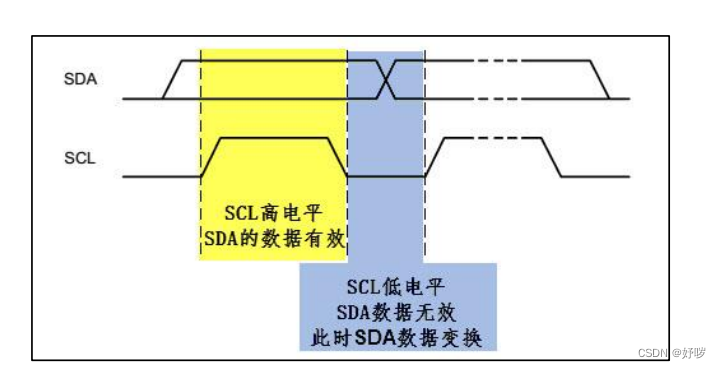

I2C使用SDA信号线来传输数据，使用SCL信号线进行数据同步。见图数据有效性。SDA数据线在SCL的每个时钟周期传输一位数据。传输时，SCL为高电平的时候SDA表示的数据有效，即此时的SDA为高电平时表示数据“1”，为低电平时表示数据“0”。当SCL为低电平时，SDA的数据无效，一般在这个时候SDA进行电平切换，为下一次表示数据做好准备。

（4）地址及数据方向

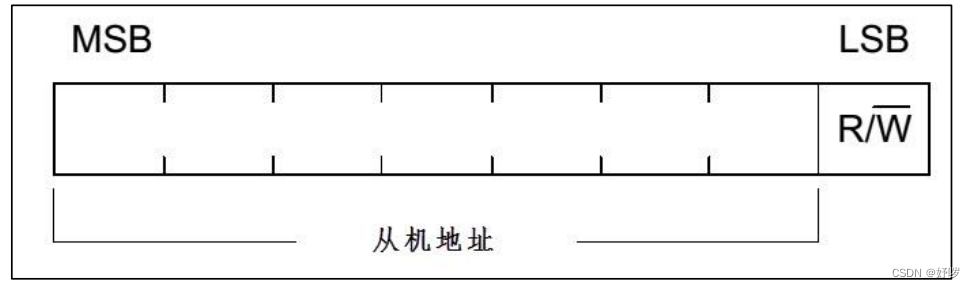

I2C总线上的每个设备都有自己的独立地址，主机发起通讯时，通过SDA信号线发送设备地址(SLAVE_ADDRESS)来查找从机。I2C协议规定设备地址可以是7位或10位，实际中7位的地址应用比较广泛。紧跟设备地址的一个数据位用来表示数据传输方向，它是数据方向位(R/W——)，第8位或第11位。数据方向位为“1”时表示主机由从机读数据，该位为“0”时表示主机向从机写数据。如图设备地址(7位)及数据传输方向

读数据方向时，主机会释放对SDA信号线的控制，由从机控制SDA信号线，主机接收信号，写数据方向时，SDA由主机控制，从机接收信号。

（5）响应

I2C的数据和地址传输都带响应。响应包括“应答(ACK)”和“非应答(NACK)”两种信号。作为数据接收端时，当设备(无论主从机)接收到I2C传输的一个字节数据或地址后，若希望对方继续发送数据，则需要向对方发送“应答(ACK)”信号，发送方会继续发送下一个数据；若接收端希望结束数据传输，则向对方发送“非应答(NACK)”信号，发送方接收到该信号后会产生一个停止信号，结束信号传输。 图响应与非响应信号

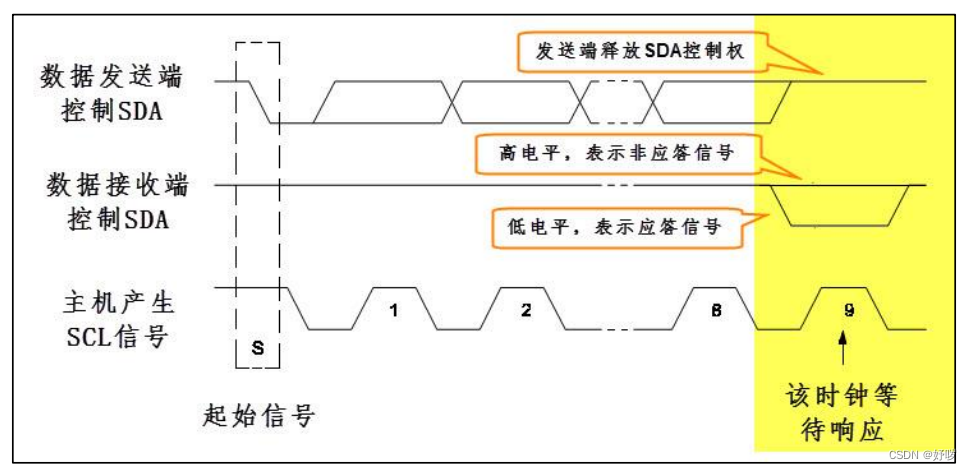

传输时主机产生时钟，在第9个时钟时，数据发送端会释放SDA的控制权，由数据接收端控制SDA，若SDA为高电平，表示非应答信号(NACK)，低电平表示应答信号(ACK)。

4、软件I2C

由于直接控制GPIO引脚电平产生通讯时序时，需要由CPU控制每个时刻的引脚状态，所以称之为“软件模拟协议”方式。

5、硬件I2C

STM32的I2C片上外设专门负责实现I2C通讯协议，只要配置好该外设，它就会自动根据协议要求产生通讯信号，收发数据并缓存起来，CPU只要检测该外设的状态和访问数据寄存器，就能完成数据收发。

二、STM32基于I2C协议的温湿度传感器的数据采集

每隔2秒钟采集一次温湿度数据，并通过串口发送到上位机。

了解AHT20芯片的相关信息，具体信息请到官方下载对应产品介绍文档
资料链接：http://www.aosong.com/class-36.html

1、代码撰写

（1）AHT20芯片的使用过程 read_AHT20_once函数

void  read_AHT20_once(void)
{
	delay_ms(10);

	reset_AHT20();//重置AHT20芯片
	delay_ms(10);

	init_AHT20();//初始化AHT20芯片
	delay_ms(10);

	startMeasure_AHT20();//开始测试AHT20芯片
	delay_ms(80);

	read_AHT20();//读取AHT20采集的到的数据
	delay_ms(5);
}

（2）AHT20芯片读取数据 read_AHT20函数

void read_AHT20(void)
{
	uint8_t   i;

	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}
	I2C_Start();//I2C启动

	I2C_WriteByte(0x71);//I2C写数据
	ack_status = Receive_ACK();//收到的应答信息
	readByte[0]= I2C_ReadByte();//I2C读取数据
	Send_ACK();//发送应答信息

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();//I2C停止函数
	//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("读取失败！！！");

	}
	printf("\r\n");
	//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}

编译调试成功无误烧录即可。
完整代码链接
https://pan.baidu.com/s/1z1SybDqb_6V9veqxqLs7sQ
提取码：o72s

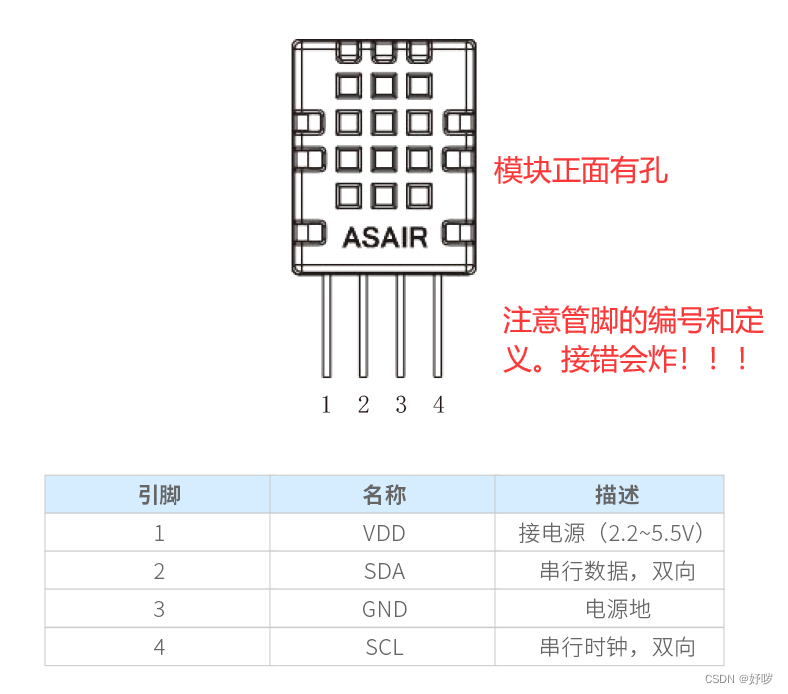

2、电路连接

1-----GND	3V3
2----SDA	PB7
3----GND	GND
4----SCL	PB6

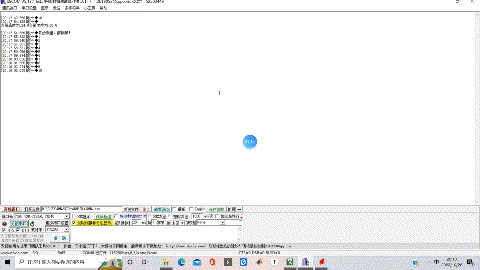

3、结果展示

总结

本次实验主要问题是有个文件路径不正确，无法编译，可以直接把该文件删除，直接将以前的驱动文件添加到本工程中。即可烧录运行。
通过本次实验了解到了I2C总线协议，以及AHT20温湿度传感器的使用。
