模拟开关(CD4051B、CD4052B)介绍与应用

蜕变℡ 2023-06-18 原文

1.介绍

        CD4051B、CD4052B模拟多路复用器是数字控制的模拟开关,具有较低的ON阻抗和极低的OFF泄漏电流。

        CD4051B设备是一个单一的8通道多路复用器,具有A、B和C三个二进制输入端,以及一个INH控制端。三个二进制信号选择8个通道中的1个将被打开,并将8个输入中的一个连接到输出。

        CD4052B设备是一个差分4通道多路复用器,具有A和B两个二进制控制输入,和一个INH输入。两个二进制输入信号选择4对通道中的1对将被打开,并将模拟输入连接到输出。

2.CD4051B

2.1引脚

引脚号符号说明
1,2,4,5,12,13,14,15CHANNELS IN/OUT输入、输出端
9,10,11A,B,C地址端
3COM OUT/IN公共输出/输入端
6INH禁止端
7VEE负电压端
8VSS数字信号接地端
16VDD电源+

2.2 逻辑图

2.3 真值表

INHCBA输出通道
00000
00011
00102
00113
01004
01015
01106
01117
1XXX均不接通

2.4 总结

        结合逻辑图和真值表,当INH为低电平时,COM的输出端根据CBA的值选择与哪个通道接通;当INH为高电平时,COM均不接通;

3.CD4052B

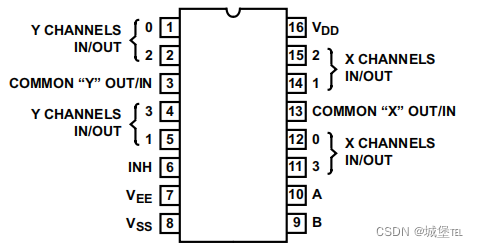

3.1引脚

引脚号符号功能
1,2,4,5Y CHANNELS IN/OUTY通道输入/输出端
11,12,14,15X CHANNELS IN/OUTX通道输入/输出端
9,10A,B地址端
3COMMON “Y” OUT/INY公共输出/输入端
13COMMON “X” OUT/INX公共输出/输入端
6INH禁止端
7VEE模拟信号接地端
8VSS数字信号接地端
16VDD电源+

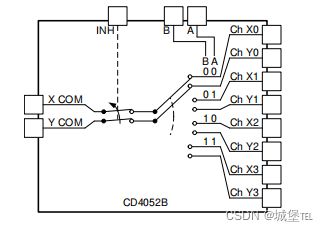

3.2逻辑图

3.3真值表

INHBA输出通道
0000x,0y
0011x,1y
0102x,2y
0113x,3y
1XX均不接通

3.4总结

        结合逻辑图和真值表,当INH为低电平时,X COM和Y COM根据BA的值分别选择对应组的哪个通道接通;当INH为高电平时,X COM和Y COM均不接通
