组网需求

某数据中心拥有多种业务，如办公业务、生产业务、灾备业务，每种业务使用的IP地址网段各不相同。为了便于管理，现需要将同一种类型业务划分到同一VLAN中，不同类型的业务划分到不同VLAN中。

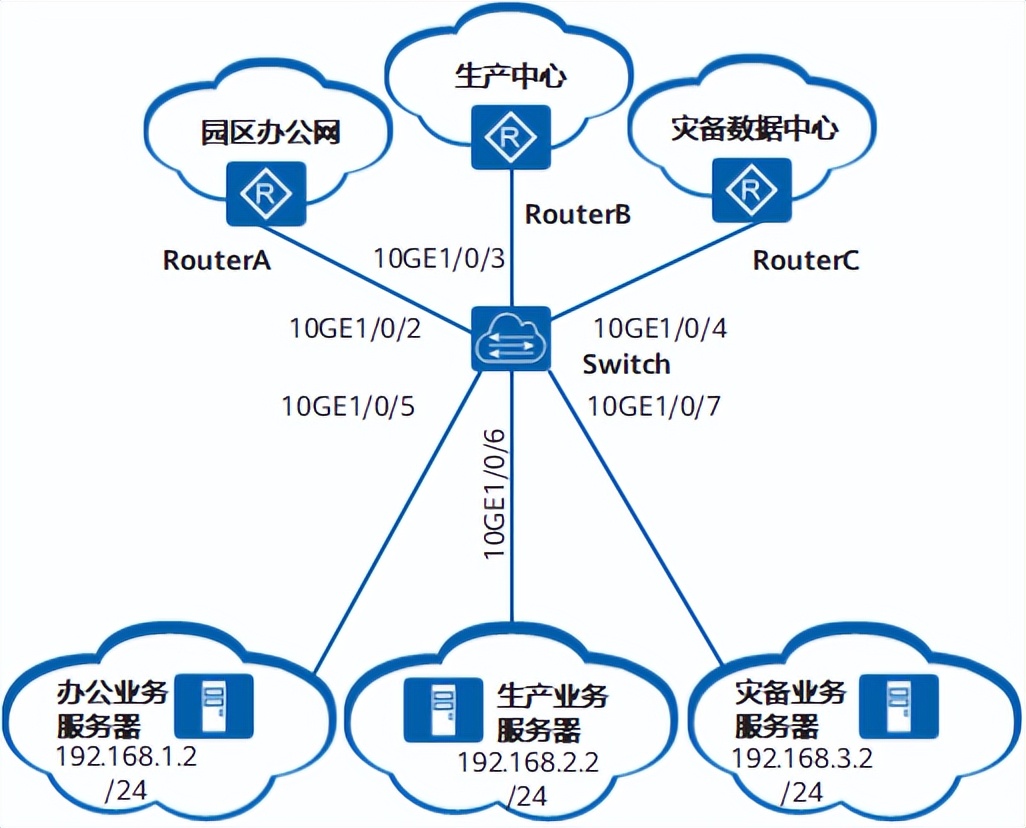

如图1所示，Switch连接有办公业务服务器、生产业务服务器、灾备业务服务器，不同业务的IP地址网段各不相同。现需要将不同类型的业务划分到不同的VLAN中，通过不同的VLAN ID分流到不同的远端网络上以实现业务互通。

配置思路

采用如下的思路配置基于子网划分VLAN：

1. 创建VLAN，确定每种业务所属的VLAN。
2. 关联子网和VLAN，实现根据报文中的源IP地址或指定网段确定VLAN。
3. 配置接口加入VLAN，实现基于子网的VLAN通过当前接口。
4. 使能基于子网划分VLAN。

操作步骤

1. 创建VLAN

# 在Switch上创建VLAN100、VLAN200和VLAN300。

<HUAWEI> system-view
[~HUAWEI] sysname Switch
[*HUAWEI] commit
[~Switch] vlan batch 100 200 300
[*Switch] commit

1. 配置接口

# 在Switch上配置接口10GE1/0/5、10GE1/0/6、10GE1/0/7为Hybrid类型，分别以untagged方式加入VLAN100、VLAN200和VLAN300。并使能基于子网划分VLAN功能。

[~Switch] interface 10ge 1/0/5
[~Switch-10GE1/0/5] port link-type hybrid
[*Switch-10GE1/0/5] port hybrid untagged vlan 100
[*Switch-10GE1/0/5] ip-subnet-vlan enable
[*Switch-10GE1/0/5] quit[*Switch] interface 10ge 1/0/6
[*Switch-10GE1/0/6] port link-type hybrid
[*Switch-10GE1/0/6] port hybrid untagged vlan 200
[*Switch-10GE1/0/6] ip-subnet-vlan enable
[*Switch-10GE1/0/6] quit[*Switch] interface 10ge 1/0/7
[*Switch-10GE1/0/7] port link-type hybrid
[*Switch-10GE1/0/7] port hybrid untagged vlan 300
[*Switch-10GE1/0/7] ip-subnet-vlan enable
[*Switch-10GE1/0/7] quit
[*Switch] commit

# 在Switch上配置接口10GE1/0/2加入VLAN100。

[~Switch] interface 10ge 1/0/2
[~Switch-10GE1/0/2] port link-type trunk
[*Switch-10GE1/0/2] port trunk allow-pass vlan 100
[*Switch-10GE1/0/2] quit
[*Switch] commit

# 在Switch上配置接口10GE1/0/3加入VLAN200。

[~Switch] interface 10ge 1/0/3
[~Switch-10GE1/0/3] port link-type trunk
[*Switch-10GE1/0/3] port trunk allow-pass vlan 200
[*Switch-10GE1/0/3] quit
[*Switch] commit

# 在Switch上配置接口10GE1/0/4加入VLAN300。

[~Switch] interface 10ge 1/0/4
[~Switch-10GE1/0/4] port link-type trunk
[*Switch-10GE1/0/4] port trunk allow-pass vlan 300
[*Switch-10GE1/0/4] quit
[*Switch] commit

1. 配置基于子网划分VLAN

# 在Switch上配置VLAN100与IP地址192.168.1.2/24关联。

[~Switch] vlan 100
[~Switch-vlan100] ip-subnet-vlan 1 ip 192.168.1.2 24
[*Switch-vlan100] quit

# 在Switch上配置VLAN200与IP地址192.168.2.2/24关联。

[*Switch] vlan 200
[*Switch-vlan200] ip-subnet-vlan 1 ip 192.168.2.2 24
[*Switch-vlan200] quit

# 在Switch上配置VLAN300与IP地址192.168.3.2/24关联。

[*Switch] vlan 300
[*Switch-vlan300] ip-subnet-vlan 1 ip 192.168.3.2 24
[*Switch-vlan300] quit
[*Switch] commit

1. 验证配置结果

在Switch上执行以下命令，显示信息如下：

[~Switch] display ip-subnet-vlan vlan all
 IP-subnet-VLAN count: 3                  total count: 3
 ----------------------------------------------------------------
 VLAN    Index  IpAddress            SubnetMask          Priority
 ----------------------------------------------------------------
 100         1  192.168.1.2          255.255.255.0              0
 200         1  192.168.2.2          255.255.255.0              0
 300         1  192.168.3.2          255.255.255.0              0
 ----------------------------------------------------------------

生产业务、办公业务和灾备业务分别可以和生产中心、园区办公网、灾备数据中心互相ping通，但是生产业务不能和园区办公网、灾备数据中心ping通，办公业务不能和生产中心、灾备数据中心ping通，灾备业务不能和生产中心、园区办公网ping通。
