有些小伙伴在pcb布线时，板子到手就是干，由于前期分析工作做的不足或者没做，导致后期处理时举步维艰。
比如电源线、杂线拉完了，却漏掉一组重要的信号线，导致这组线没办法同组同层，甚至都没有完整的参考平面，需要对前面的布线工作做大修改才能完成，费时费力。
今天给大家分享7条实用的布线规则，建议收藏！
布线的一般规则要求

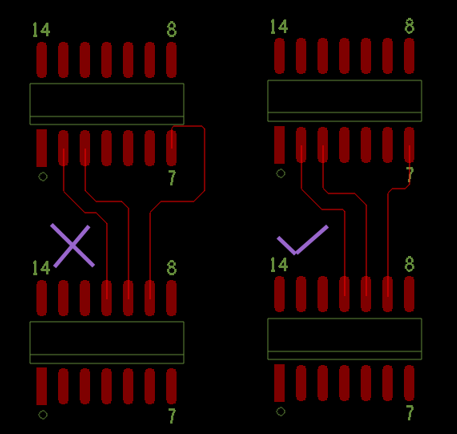

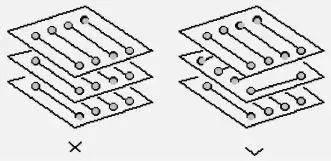

1. 相邻平面走线方向成正交结构
避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰；当由于板结构限制（如某些背板）难以避免出现该情况，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。

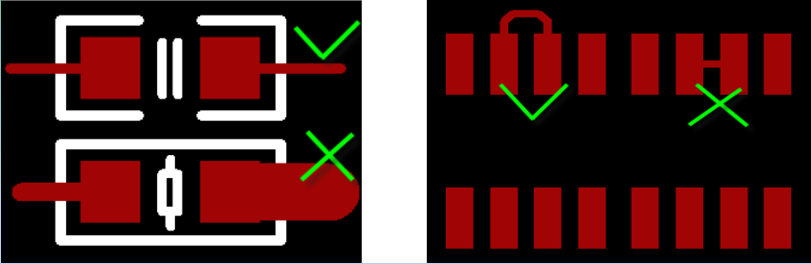

2. 小的分立器件走线须对称
间距比较密的SMT焊盘引线应从焊盘外部连接，不允许在焊盘中间直接连接。
3. 环路最小规则
信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。

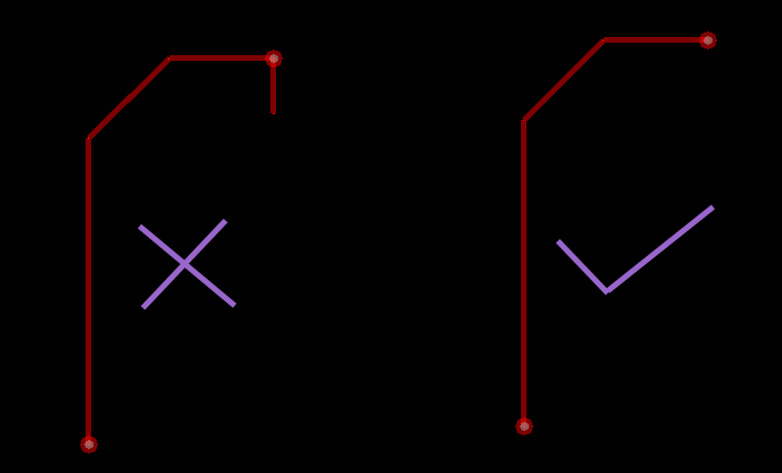

4. 不出现STUB
5. 同一网络布线宽度一致
同一网络的布线宽度应保持一致，线宽的变化会造成线路特性阻抗的不均匀，当传输的速度较高时会产生反射。在某些条件下，如接插件引出线，BGA封装的引出线类似的结构时，因间距过小可能无法避免线宽的变化，应该尽量减少中间不一致部分的有效长度。

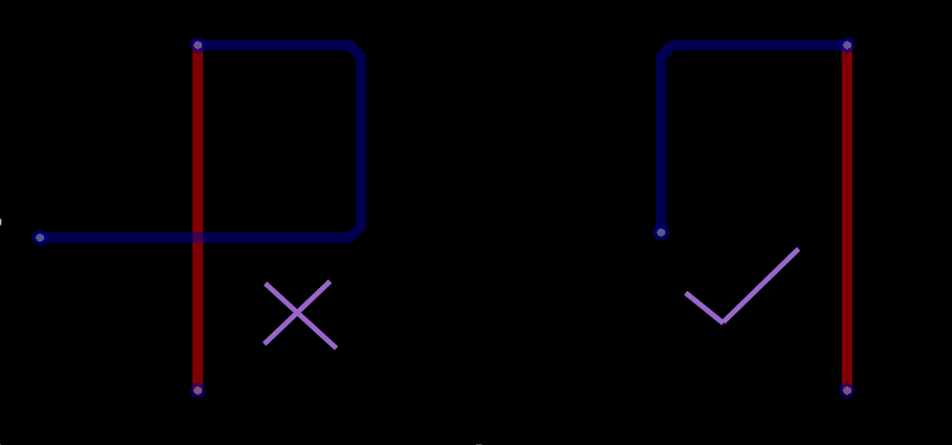

6. 防止信号线在不同层间形成自环
在多层板设计中容易发生此类问题，自环将引起辐射干扰。
7. 避免锐角、直角
PCB设计中应避免产生锐角和直角，产生不必要的辐射，同时PCB生产工艺性能也不好。
熟悉布线规则后，画板时便能有效避免很多不必要的问题。但是画完之后明明已经仔细检查过，发给板厂后却总是会返回一大堆EQ问题。
这种情况大概率是检查的不够全面，遗漏了一些其他的问题没有发现。
画板必备检查工具

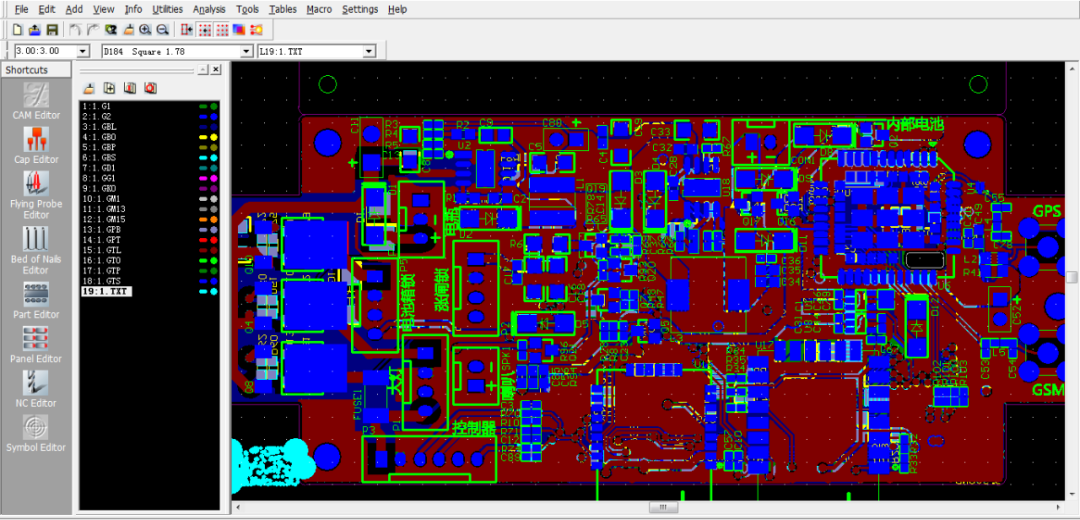

我之前检查Gerber文件都是用CAM350，但是这个软件不能自动化分析，靠人工检查，完全凭个人经验，漏找问题很正常。
推荐大家一款国产自研的软件，全中文界面，简单好用！
这款软件是为电子工程师量身定做的，可以一键分析Gerber文件和PCB文件中的设计隐患，并给出合理的优化建议。

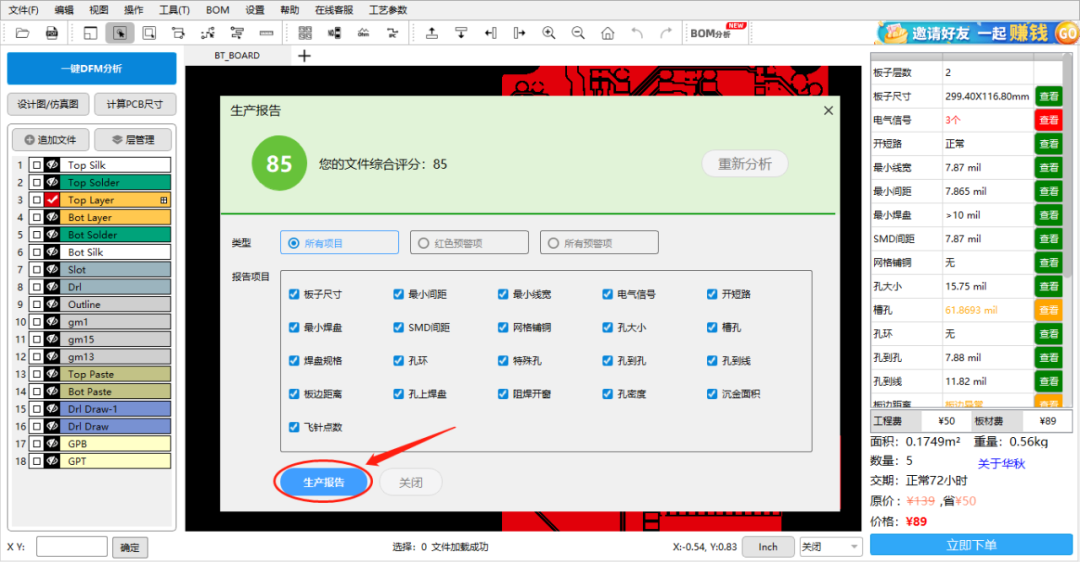

打开PCB文件后，点击左上角的“一键DFM分析”，右边就有潜在隐患的提示。

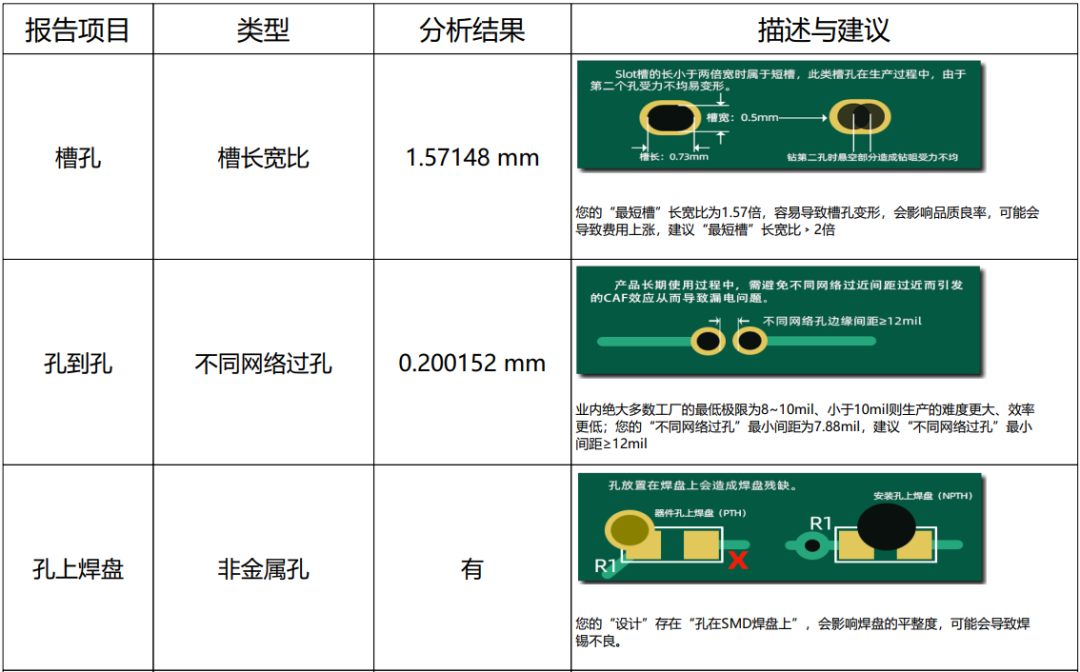

还可以直接生成检测报告，可以看到详细的隐患说明。
全中文界面，上手基本没有任何难度。如果在使用中有什么不明白的地方，添加他们的在线客服，还可以实时答疑！简直不要太方便！
