Transformers开始在视频识别领域的“猪突猛进”，各种改进和魔改层出不穷。由此作者将开启Video Transformer系列的讲解，本篇主要介绍了FBAI团队的TimeSformer，这也是第一篇使用纯Transformer结构在视频识别上的文章。

如果觉得有用，就请点赞、收藏、关注！

paper: https://arxiv.org/abs/2102.05095

code(offical): https://github.com/facebookresearch/TimeSformer

accept: ICML2021

author: Facebook AI

一、前言

Transformers(VIT)在图像识别领域大展拳脚，超越了很多基于Convolution的方法。视频识别领域的Transformers也开始’猪突猛进’，各种改进和魔改也是层出不穷，本篇博客讲解一下FBAI团队的TimeSformer，这也是第一篇使用纯Transformer结构在视频识别上的文章。

二、出发点

Video vs Image

1. Video是具有时序信息的，多个帧来表达行为或者动作，相比于Image直接理解pixel的内容而言，Video需要理解temporal的信息。

Transformer vs CNNs

1. 相比于Convolution，Transformer没有很强的归纳偏置，可以更好的适合大规模的数据集。

2. Convolution的kernel被用来设计获取局部特征的，所以不能对超出’感受野’的特征信息进行建模，无法更好的感知全局特征。而Transformer的self-attention机制不仅可以获取局部特征同时本身就具备全局特征感知能力。

3. Transformer具备更快的训练和推理的速度, 可以在与CNNS在相同的计算下构建具有更大学习能力的模型。(这个来自于VIT)

4. 可以把video视作为来自于各个独立帧的patch集合的序列，所以可以直接适用于VIT结构。

Transfomrer自身问题

1. self-attention的计算复杂程度跟token的数量直接相关，对于video来说，相比于图像会有更多的token(有N帧), 计算量会更大。

三、算法设计

Transformers有这么多的优点，所以既要保留纯粹的Transformer结构，同时要修改self-attention使其计算量降低并且可以构建Temporal特征。

构建VideoTransformer

我们先梳理一下Video怎么输入到Transformer中: 对于Video来说，输入为, 表示为F帧采样的尺寸为的RGB图像。Transformer需要patch构建sequence进行输入，所以有，这里表示的是patchsize大小，表示的是每帧有多少个patch。展开后，可以表示为向量。

对输入做Embeeding处理，, 这里表示为一个可学习的矩阵，表示一个可学习空间位置编码。相比于Image的cls-token，Video的cls-token表示为 。

Transformer整体包含L层encoding blocks, 每个block的query,key,value表达如下:

这里，表示attention heads数量，表示的是每个head的维度。

相比于Image的self-attention, Video的self-attention需要计算temporal维度，公式表达为:

Note: 公式里把cls-token单独提出来了，这样方便表达空间和时序维度的attention。

合并每个heads的attention后，进行一个线性投影，送入MLP中，同时进行一个残差连接和Image的Transformer没有区别，公式表达如下：

最后就是分类层了，取cls-token用于最终的分类。

这样，我们就可以得到一个从输入到输出的VideoTransformer的完整表示。知道了怎么输入输出，接下来讨论怎么改进更好的获取temporal特征信息。

Self-Attention范式

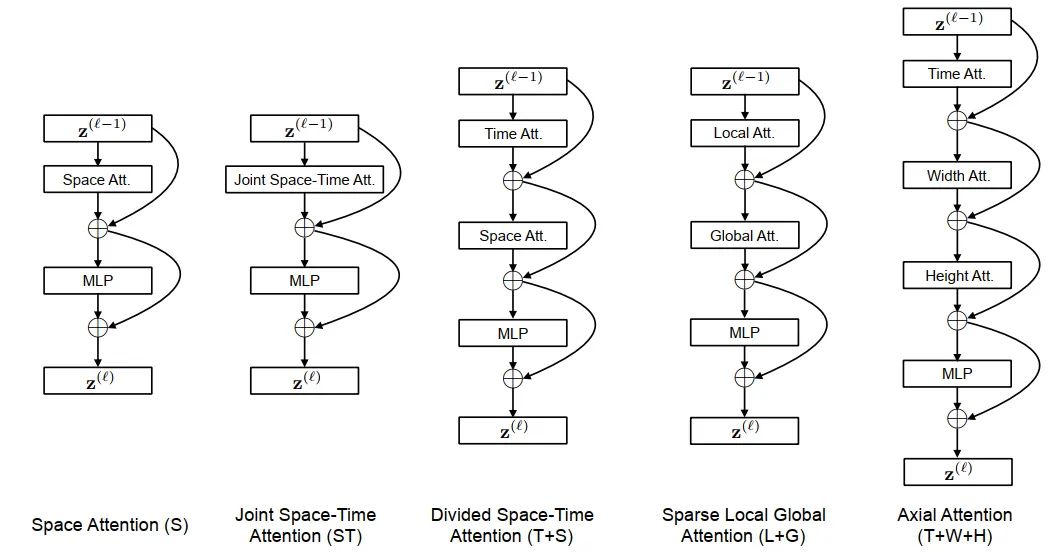

为了解决时序的问题，文中提出了几种构建范式，如下图所示:

TransformerBlock

• **SpaceAttention(S)**这种就是标准的Transformer结构了，不计算Temporal的信息，只计算空间信息。公式可以表达为:

• **Joint Space-Time Attention(ST)**这种就是把temporal和空间的token拉伸在一起，计算量会变得很大( -> )。公式表达为:

• **Divided Space-Time Attention(T+S)**相比于前两种，这个变种的attention计算分成了两步，第一步计算Temporal-self-attention，第二步计算Spatial-self-attention，复杂度则会变为( -> ),每一次计算都会有cls-token参与，所以需要+2。公式表达如下：

  两步独立计算且意义不同，所以Q,K,V需要来自不同的weights，不能共享权重。简单的定义为:

• **Sparse Local Global Attention (L+G)**这个attention文章只做了简单的描述，没有给出相关代码实现，这里参考了Generating Long Sequences with Sparse Transformers（https://arxiv.org/pdf/1904.10509.pdf）文章，做一个简单的解释。

  先引入几个概念和图示

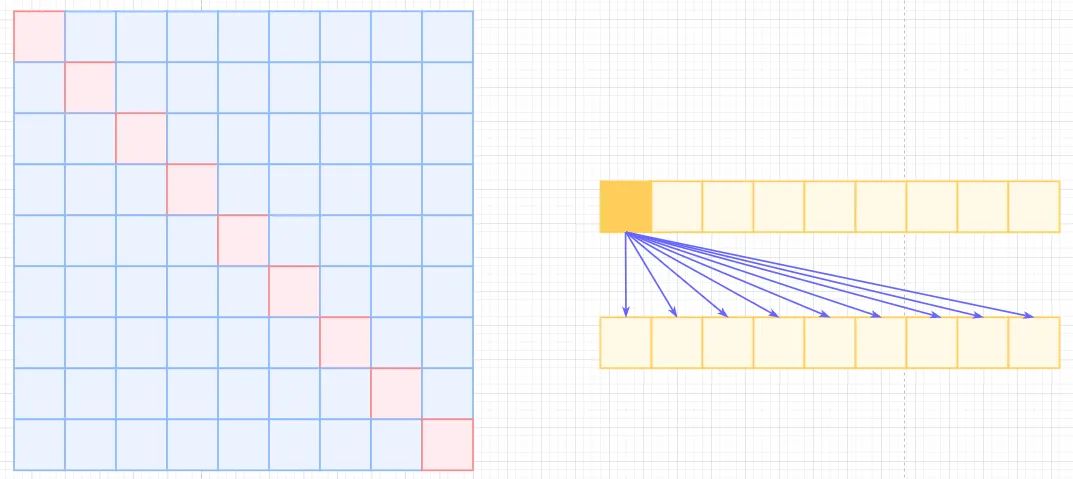

  Self-Attention, 左边是self-attention矩阵，右边是对应的相乘关系，复杂度为。



  transformer

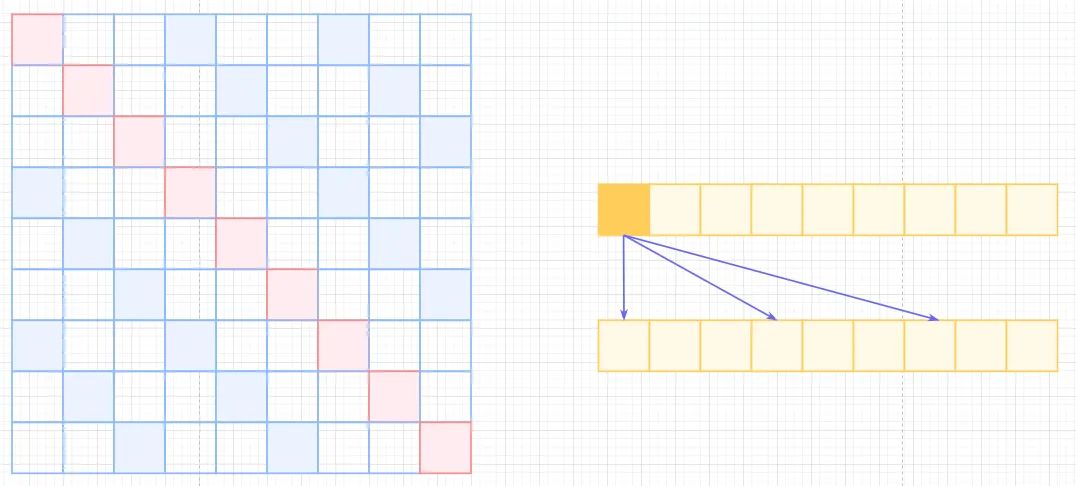

  Atrous Self-Attention，为了减少计算复杂度，引用空洞概念，类似于空洞卷积，只计算与之相关的k个元素计算，这样就会存在距离不满足k的倍数的注意力为0，相当于加了一个k的stride的滑窗，如下图中的白色位置。这样复杂度可以从降低到。



  Atrous Self Attention

  Local Self-Attention, 标准self-attention是用来计算Non-Local的，那也可以引入局部关联来计算local的，很简单，约束每个元素与自己k个邻域元素有关即可，如下图，复杂度为, 也就是, 计算复杂度直接从平方降低到了线性，也损失了标准self-attention的长距离相关性。



  Local Self Attention

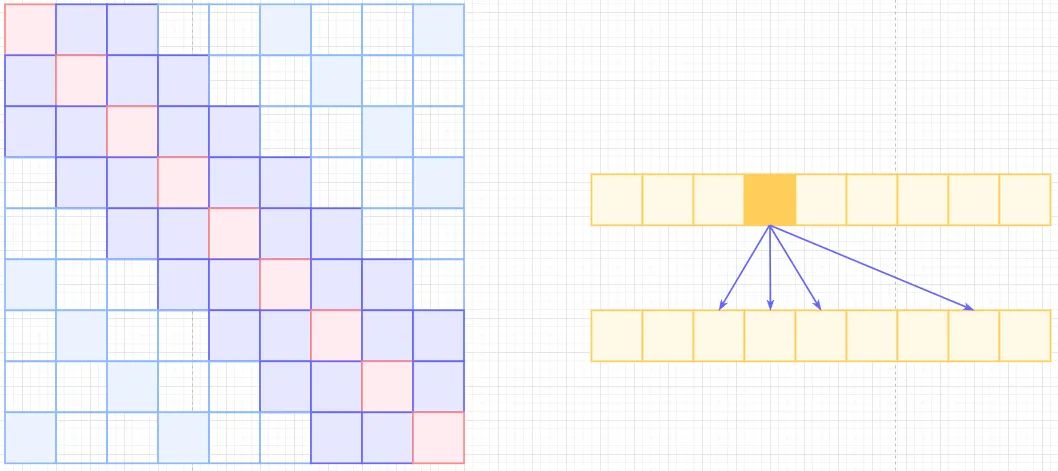

  Sparse Self-Attention, 所以有了OpenAI的Sparse self-attention，直接合并Local和Atrous，除了相对距离不超过k的，相对距离为k的倍数的注意力都为0，这样Attention就有了"局部紧密相关和远程稀疏相关"的特性。



  Sparse Self Attention

  回到本文，local-attention只考虑的patches，也就是每个patch只关注1/4图像区域近邻的patchs，其他的patchs忽略。global-attention则采用2的stride来在Temporal维度和HW维度上进行patches的滑窗计算。与Sparser self-attention不同点在于，Sparse Local Global Attention先计算local后再进行计算global。

• Axial Attention(T+W+H), 已经有很多的图像分类的paper讲过解耦attention，也就是用H或者W方向的attention单独计算，例如cswin-transformers里面的简单图示如下：



  w self-attention

  与之不同的是，Video不仅分行和列，还要分时序维度来进行计算，对应Q,K,V的weighis也各不相同。先计算Temporal-attention，然后Width-attention，最后Height-attention。行和列可以互换，不影响结果。

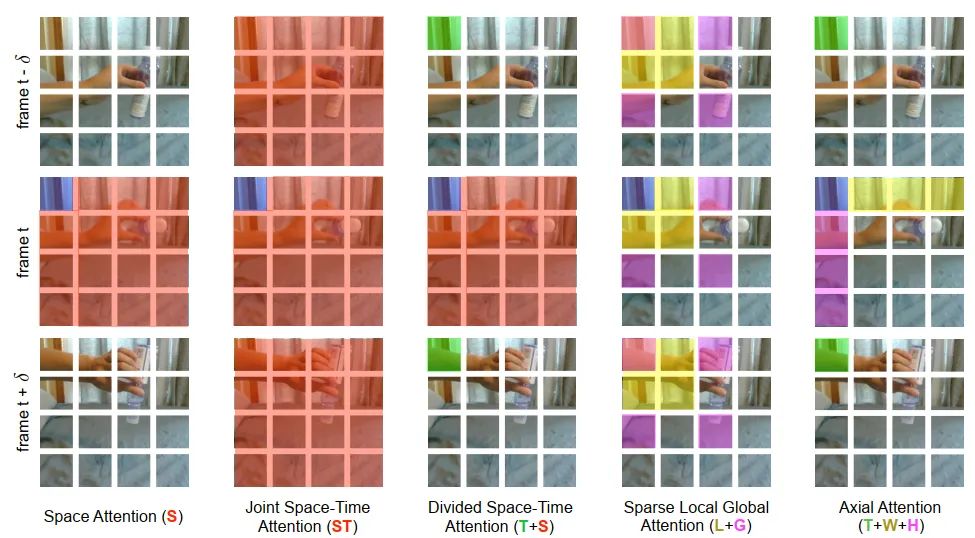

不同attention可视化

为了说明问题，用蓝色表示query patch，非蓝色的颜色表示在每种不同范式下与蓝色patch的自我注意力计算，不同颜色表示不同的维度来计算attention。

四、代码分析

论文中只给出了前三种attention的实现，所以我们就只分析前三种attention的code

PatchEmbed

Video的输入前面有介绍，是(B,C,T,H,W), 如果我们使用2d卷积的话，是没办法输入5个维度的，所以要合并F和B成一个维度，有(B,C,T,H,W)->((B,T),C,H,W)。和VIT一样，采用Conv2d做embeeding，代码如下，最终返回一个维度为((B,T), (H//P*W//P), D)的embeeding.

class PatchEmbed(nn.Module):
    """ Image to Patch Embedding
    """
    def __init__(self, img_size=224, patch_size=16, in_chans=3, embed_dim=768):
        super().__init__()
        img_size = to_2tuple(img_size)
        patch_size = to_2tuple(patch_size)
        num_patches = (img_size[1] // patch_size[1]) * (img_size[0] // patch_size[0])
        self.img_size = img_size
        self.patch_size = patch_size
        self.num_patches = num_patches

        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, stride=patch_size)

    def forward(self, x):
        B, C, T, H, W = x.shape
        x = rearrange(x, 'b c t h w -> (b t) c h w')
        x = self.proj(x)   # ((bt), dim, h//p, w//p)
        W = x.size(-1)
        x = x.flatten(2).transpose(1, 2)   # ((b, t), )
        return x, T, W                     # ((b, t), h//p * w//p, dims)

从patchEmbed得到的((B,T), nums_patches, dim),需要concat上一个clstoken用于最后的分类，所以有：

B = x.shape[0]
x, T, W = self.patch_embed(x)
cls_tokens = self.cls_token.expand(x.size(0), -1, -1)    #  ((bs, T), 1, dims)
x = torch.cat((cls_tokens, x), dim=1)                    #  ((bs, T), (nums+1), dims)

Space Attention

Space Attention已经介绍过了，只计算空间维度的atttention, 所以得到的embeeding直接送入到VIT的block里面。由于，T是合并到了BatchSize维度的，所以计算完attention后需要transpose回来，然后多帧取平均，最后送入MLP来做分类，代码如下：

## Attention blocks
def blocks(x):
    x = x + self.drop_path(self.attn(self.norm1(x)))
    x = x + self.drop_path(self.mlp(self.norm2(x)))
    return x

for blk in self.blocks:
    x = blk(x, B, T, W)

### Predictions for space-only baseline
if self.attention_type == 'space_only':
    x = rearrange(x, '(b t) n m -> b t n m',b=B,t=T)
    x = torch.mean(x, 1) # averaging predictions for every frame

Joint Space-Time Attention

Joint Space-Time Attention 需要引入TimeEmbeeding, 这个Embeeidng和PosEmbeeding类似，是可学习的，定义如下：

self.time_embed = nn.Parameter(torch.zeros(1, num_frames, embed_dim))

计算attention之前，需要引入TimeEmbeeding的信息到PatchEmbeeding,所以有:

cls_tokens = x[:B, 0, :].unsqueeze(1)               # (bs, 1, dims)
x = x[:,1:]                                         # ((bs, t), nums_patchs, dims)
x = rearrange(x, '(b t) n m -> (b n) t m',b=B,t=T)  # ((bs, nums_patches), t, dims)
x = x + self.time_embed                        # ((bs, nums_patches), t, dims)
# 为了加上timeembeeding
x = self.time_drop(x)
x = rearrange(x, '(b n) t m -> b (n t) m',b=B,t=T) # (bs, (nums_patches, t), dims)
x = torch.cat((cls_tokens, x), dim=1)              # (bs, (nums_patches, t)  + 1, dims)

由于已经合并了time和space的token计算，所以直接取cls-token进行分类即可。

for blk in self.blocks:
    x = blk(x, B, T, W)

Divided Space-Time Attention

Divided Space-Time Attention相对复杂一些，涉及比较多的shape转换。和Joint一样，也需要引入TimeEmbeeding，和上面一致，这里就不重复了。先把维度transpose为((B, nums_patches), T, Dims)进行时序的attention计算，并加上残差, 有：

## Temporal
xt = x[:,1:,:]                                                          # (bs, (nums_pathces, T), dims)
xt = rearrange(xt, 'b (h w t) m -> (b h w) t m',b=B,h=H,w=W,t=T)        # ((bs,  nums_pathces), T, dims)
res_temporal = self.drop_path(self.temporal_attn(self.temporal_norm1(xt)))  # ((bs,  nums_pathces), T, dims)
# 渐进式学习时间特征
res_temporal = self.temporal_fc(res_temporal)                                         # (bs, (nums_patches, T), dims)
xt = x[:,1:,:] + res_temporal                                                         # (bs, (nums_patches, T), dims)

这里有个特殊的层temporal_fc，文章中并没有提到过，但是作者在github的issue有回答，temporal_fc层首先以零权重初始化，因此在最初的训练迭代中，模型只利用空间信息。随着训练的进行，该模型会逐渐学会纳入时间信息。实验表明，这是一种训练TimeSformer的有效方法。(Note: 训练trick，没有的话可能会掉点)

temporal_fc = nn.Linear(dim, dim)

nn.init.constant_(temporal_fc.weight, 0)
nn.init.constant_(temporal_fc.bias, 0)

然后计算空间attention，这里要注意的是需要repeat和transpose cls-token的shape，原始的cls-token只表达spatial的所有信息，现在需要把temporal的信息融合进来，代码如下：

## Spatial
init_cls_token = x[:,0,:].unsqueeze(1)                                                # (bs, 1, dims)
cls_token = init_cls_token.repeat(1, T, 1)                                            # (bs, T, dims)
cls_token = rearrange(cls_token, 'b t m -> (b t) m', b=B, t=T).unsqueeze(1)           # ((bs, T), 1, dims)
xs = xt
xs = rearrange(xs, 'b (h w t) m -> (b t) (h w) m',b=B,h=H,w=W,t=T)                    # ((bs, T), num_patches, dims)
xs = torch.cat((cls_token, xs), 1)                                                    # ((bs, T), (num_patches + 1), dims)
res_spatial = self.drop_path(self.attn(self.norm1(xs)))                               # ((bs, T), (num_patches + 1), dims)

cls-token这里有两个作用，一个是保留原始特征信息并参与空间特征计算，另一个是融合时序特征。

### Taking care of CLS token
cls_token = res_spatial[:,0,:]                                                        # ((bs,  T), dims)
cls_token = rearrange(cls_token, '(b t) m -> b t m',b=B,t=T)                          # (bs, T,  dims)
cls_token = torch.mean(cls_token,1,True) ## averaging for every frame                 # (bs, 1, dims)
res_spatial = res_spatial[:,1:,:]                                                     # ((bs, T),  num_patches, dims)
res_spatial = rearrange(res_spatial, '(b t) (h w) m -> b (h w t) m',b=B,h=H,w=W,t=T)  # (bs, (num_patches, T), dims)
res = res_spatial
x = xt

第一部分就是带有原始cls-token的时序残差特征，第二部分就是融合时序特征的空间cls-token和spatial-attention，两部分相加，最后送入MLP，完成整个attention的计算。

# res
x = torch.cat((init_cls_token, x), 1) + torch.cat((cls_token, res), 1)                # (bs, (num_patches, T), dims)
## Mlp
x = x + self.drop_path(self.mlp(self.norm2(x)))

五、实验结果

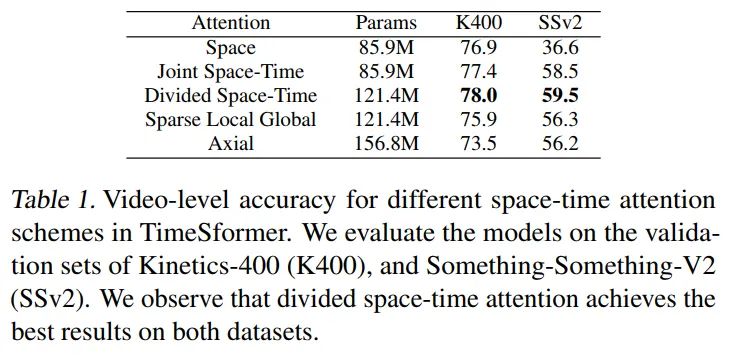

Analysis of Self-Attention Schemes

Attention实验结论很明显，K400和SSV2，Divided Space-Time效果是最好的, 比较有趣的是Space在K400的表现并不差，但是在SSV2上效果很差，说明SSV2数据集更加趋向于动作，K400更加趋向于内容。（NOTE: Joint Space-Time attention实际上使用了TimeEmbeeding的，实际参数量应该比Space多一点点，不过量级很少，所以这里没有标示。）

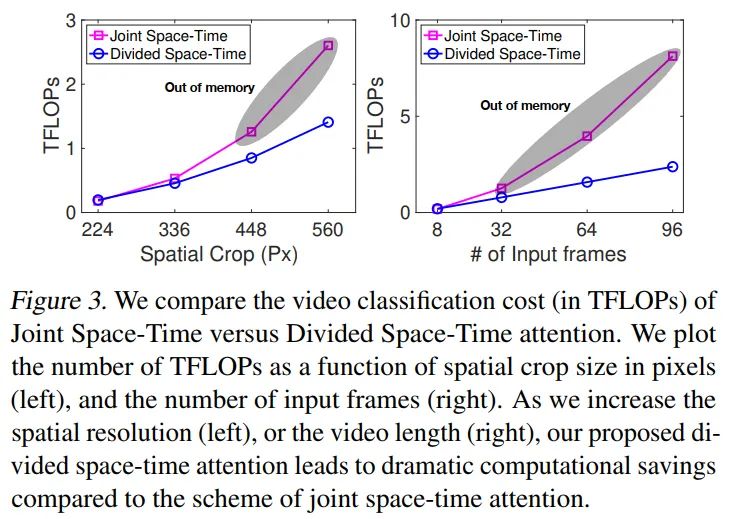

compare the computational cost

做了一下极限crop和frames的实验，可以看到Divided Space-time可以跑更大的分辨率且更多的帧，也就意味着可以刷更高的指标。

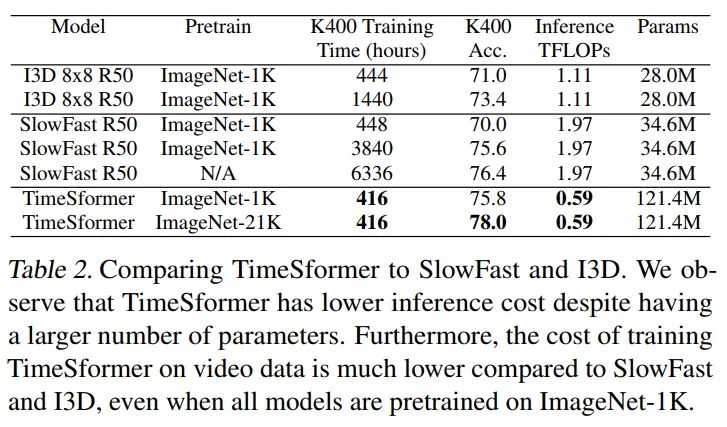

Comparison to 3D CNNs

虽然TimeSformer的参数很大，但是推理开销更少，训练成本也更低，反之I3D，SlowFast这种3D CNNs需要更长的优化周期才能达到不错的性能。

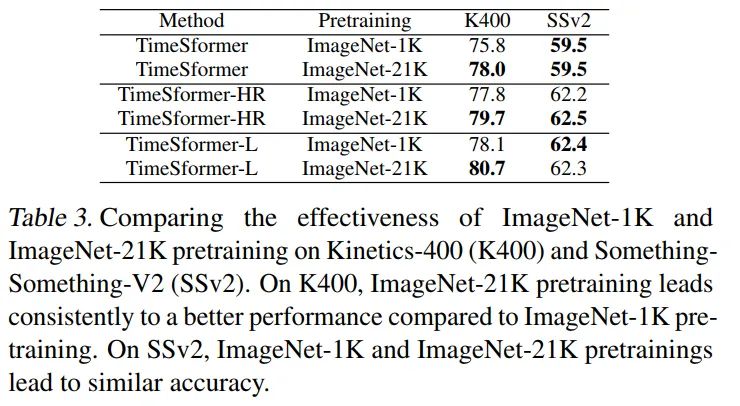

The Importance of Pretraining

实验说明了一个问题，更NB的pretrain会带来更高的收益，TimeSformer表示的是8x224x224video片段输入，TimeSformer-HR表示的是16x448x448video片段输入，TimeSformer-L表示的是96x224x224video片段输入。

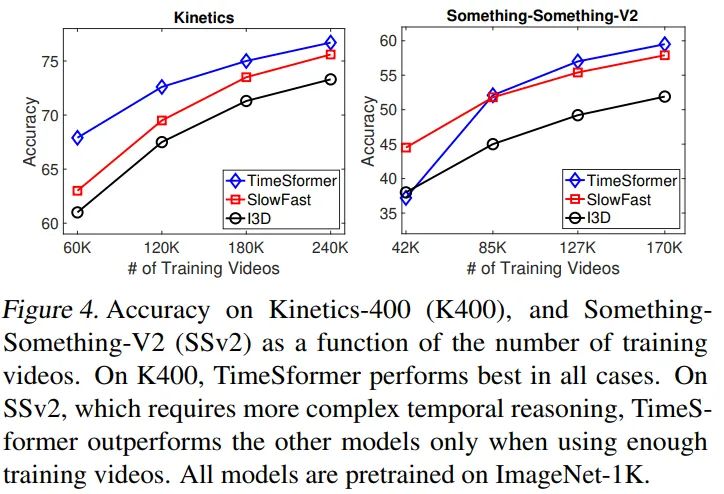

The Impact of Video-Data Scale

分开讨论，对于理解性的视频数据集，K400，TimeSfomer可以在少量数据集的情况下也超过I3D和SlowFast。对于时序性的数据，TimeSformer需要更多的数据集才能达到不错的效果。

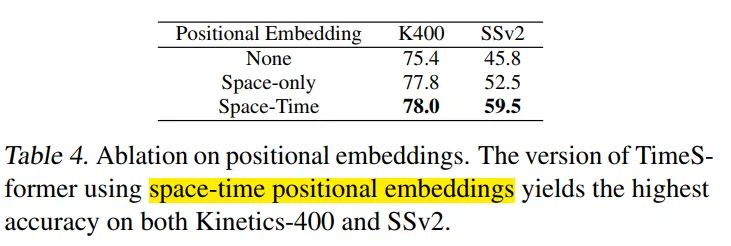

The Importance of Positional Embeddings

空间和时序的pos embeeding很重要，尤其是SSV2数据集上表现很明显。

Varying the Number of Tokens

增加分辨率可以提升性能，增加视频采样帧数可以带来持续收益，最高可以达到96帧(GPU显存限制)，已经远超cnn base的8-32帧。

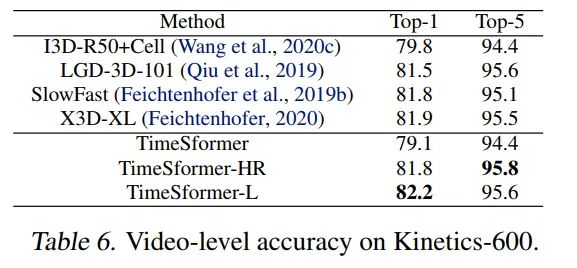

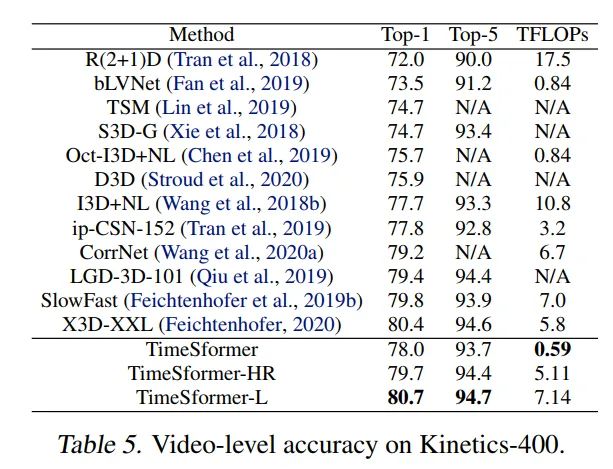

Comparison to the State-of-the-Art

K400, TimeSformer采用的是3spatial crops(left,center,right)就可以达到80.7%的SOTA。K600，TimeSformer达到了82.2%的SOTA。

The effect of using multiple temporal clips

采用了{1,3,5,10}不同的clips数量，可以看到TimeSfomer-L的性能保持不变，TimeSfomer在3clips的时候性能保持稳定，X3D,SlowFast还会随着clips的增加(>=5)而提升性能。对于略短的视频片段来说，TimeSfomer可以用更少的推理开销达到很高的性能。

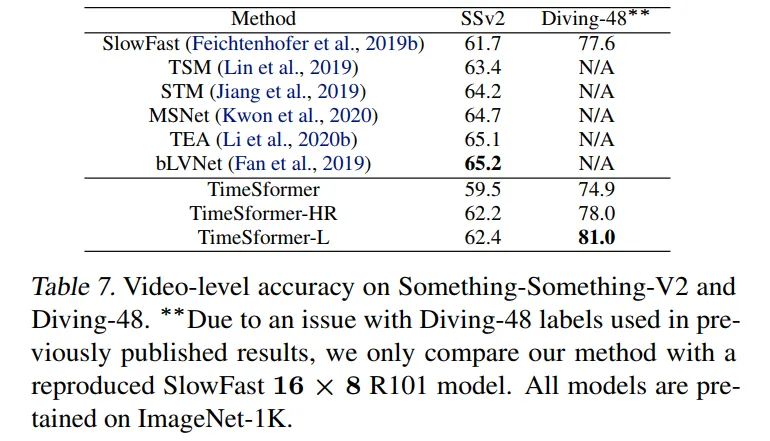

Something-Something-V2 & Diving-48

SSV2上的性能只比SlowFast高，甚至低于TSM，Diviing-48比SlowFast高了很多。

Long-Term Video Modeling

相比于SlowFast在长视频的表现，TimeSformer高出10个点左右，这个表里的数据是先用k400做pretrain后训练howto100得到的，使用imagenet21k做pretrain，最高可以达到62.1%，说明TimeSformer可以有效的训练长视频，不需要额外的pretrian数据。

Additional Ablations

1. Smaller&Larger Transformers Vit Large, k400和SSV2都降了1个点 相比vit base Vit Small, k400和SSV2都降了5个点 相比vit base

2. Larger Patch Size patchsize 从16调整为32，降低了3个点

3. The Order of Space and Time Self-Attention 调整空间attention在前，时序attention在后，降低了0.5个点 尝试了并行时序空间attention，降低了0.4个点

Visualizing Learned Space-Time Attention

TimeSformer可以学会关注视频中的空间和时序相关部分，以便进行时空理解。

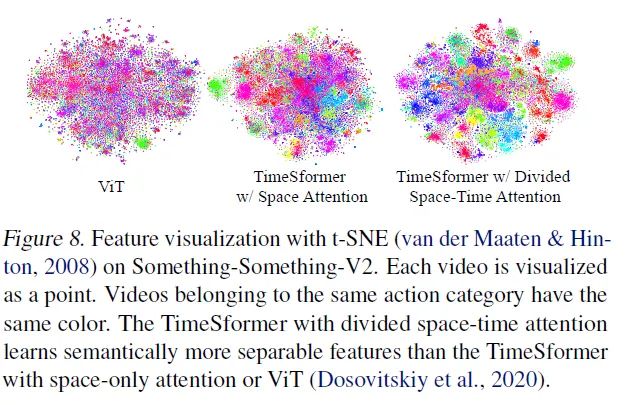

Visualizing Learned Feature Embeddings.

t-SNE显示，可以看到Divided Space-Time Attention的特征区分程度更强

六、结论

• 提出了基于Transformer的video模型范式，设计了divide sapce-time attention。

• 在K400,K600上取得了SOTA的效果。

• 相比于3D CNNs，训练和推理的成本低。

• 可以应用于超过一分钟的视频片段，具备长视频建模能力。
