1、背景介绍

最近手边的零食总是莫名其妙的减少，为了抓到一个元凶来帮我续零食，就想着使用手边的usb摄像头来实现一个动态物体监测和保存视频的功能，不过这里使用最简单的帧差法来实现物体的运动监测。

2、使用OpenCV的帧差法实现运动物体监测

• 开发环境
  Qt5.9 + OpenCV
• 硬件
  Logitech摄像头

2.1 帧差法介绍

运动物体图像在相邻两帧间差别较大，两帧差值后进行简单的图像处理，较容易判断是否存在物体移动，类似于剪纸动画，本例中使用帧差后判断阈值分割后的面积来确定是否存在物体运动。帧差法用前一帧图像作为当前帧的背景模型具有较好的实时性，其背景不积累，且更新速度快、算法简单、计算量小。算法的不足在于对环境噪声较为敏感，阈值的选择相当关键，选择过低不足以抑制图像中的噪声，过高则忽略了图像中有用的变化。对于比较大的、颜色一致的运动目标，有可能在目标内部产生空洞，无法完整地提取运动目标。

2.2 帧差法部分实现代码

将当前帧图像和上一帧图像进行灰度化，然后高斯滤波后做图像差值，选定合适的二值化阈值分割，最后对分割处理的区域面积进行判定。

        Mat grayframePre,frameDet;
        Mat frameNow,grayframeNow;
        cvtColor(matFrame,grayframeNow,COLOR_RGB2GRAY);
        cvtColor(framePre,grayframePre,COLOR_RGB2GRAY);
        GaussianBlur(grayframeNow,grayframeNow,Size(21,21),0,0);
        GaussianBlur(grayframePre,grayframePre,Size(21,21),0,0);
        absdiff(grayframeNow,grayframePre,frameDet);
        framePre = matFrame;
        threshold(frameDet,frameDet,20,255,THRESH_BINARY);
        Mat element = getStructuringElement(0,Size(3,3));
        vector<vector<Point>> contours;
        dilate(frameDet,frameDet,element);
        findContours(frameDet,contours,RETR_TREE,CHAIN_APPROX_SIMPLE,Point());
        qDebug()<<"Num"<<contours.size();
        QString SavePath = "D:/ImgPath/" + QString::number(VideoNum) + "_track.avi";
        if(contours.size()==0)
        {
            if(writer.isOpened())
            {
                writer.release();
            }
            if(isSaveFrame)
            {
                isSaveFrame = false;
                VideoNum++;
            }
        }
        else
        {
            for(int i=0;i<contours.size();i++)
            {
                double area = contourArea(contours[i]);
                if(area < 100)continue;
                else
                {
                    qDebug()<<"有物体运动！";
                    if(!isSaveFrame)
                    {
                        int fourcc = writer.fourcc('M', 'J', 'P', 'G');
                        writer.open(SavePath.toStdString(),fourcc,10,Size(frameWidth,frameHeight),true);
                        isSaveFrame = true;
                    }
                    else
                    {
                        writer.write(matFrame);
                    }
                    break;
                }
            }
        }
    }
    else
    {
        framePre = matFrame;
    }

3、在Qt平台下使用opencv对运动物体进行监测

widget.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>
#include "opencv2/opencv.hpp"
#include <QTimer>

using namespace cv;

namespace Ui {
class Widget;
}

class Widget : public QWidget
{
    Q_OBJECT

public:
    explicit Widget(QWidget *parent = 0);
    ~Widget();

private slots:
    void on_btnOpenVedio_clicked();
    void on_btnQuit_clicked();
    void readFrame();

    void on_ckb_Track_clicked(bool checked);

private:
    Ui::Widget *ui;

    bool openCam;
    bool isTrack=false;
    bool isSaveFrame = false;
    QTimer *timer;
    VideoCapture *cap;
    Mat framePre;
    int fps,frameWidth,frameHeight;
    VideoWriter writer;

    int VideoNum = 0;


    //Mat转换QImage
    QImage cvMat2QImage(const cv::Mat& mat);
};

#endif // WIDGET_H

widget.cpp

#pragma execution_character_set("utf-8")
#include "widget.h"
#include "ui_widget.h"
#include <iostream>
#include <QDebug>
using namespace std;

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);
    timer = new QTimer(this);
    timer->stop();
    connect(timer,SIGNAL(timeout()),this,SLOT(readFrame()));
    openCam = true;

    cap = new VideoCapture(0);
    frameWidth = cap->get(CAP_PROP_FRAME_WIDTH);
    frameHeight = cap->get(CAP_PROP_FRAME_HEIGHT);
    fps = cap->get(CAP_PROP_FPS);
    qDebug()<<"width"<<frameWidth<<frameHeight<<fps;
}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_btnOpenVedio_clicked()
{
    if(openCam)
    {
        ui->btnOpenVedio->setText("关闭摄像头");
        timer->start(30);
    }
    else {
        ui->btnOpenVedio->setText("打开摄像头");
        timer->stop();
    }
    openCam = !openCam;
}


QImage Widget::cvMat2QImage(const cv::Mat &mat)
{
    switch ( mat.type() )
    {
    // 8-bit  4 channel
    case CV_8UC4:
    {
        QImage image( (const uchar*)mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_RGB32 );
        return image;
    }

        // 8-bit  3 channel
    case CV_8UC3:
    {
        QImage image( (const uchar*)mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_RGB888 );
        return image.rgbSwapped();
    }

        // 8-bit  1 channel
    case CV_8UC1:
    {
        static QVector<QRgb>  sColorTable;
        // only create our color table once
        if ( sColorTable.isEmpty() )
        {
            sColorTable.resize( 256 );
            for ( int i = 0; i < 256; ++i )
            {
                sColorTable[i] = qRgb( i, i, i );
            }
        }
        QImage image( (const uchar*)mat.data, mat.cols, mat.rows, static_cast<int>(mat.step), QImage::Format_Indexed8 );
        image.setColorTable( sColorTable );
        return image;
    }

    default:
        qDebug("Image format is not supported: depth=%d and %d channels\n", mat.depth(), mat.channels());
        qWarning() << "cvMatToQImage - cv::Mat image type not handled in switch:" << mat.type();
        break;
    }

    return QImage();
}


void Widget::on_btnQuit_clicked()
{
    timer->stop();
    cap->release();
    close();
}

void Widget::readFrame()
{
    Mat matFrame;
    cap->read(matFrame);
    if(isTrack)
    {
        Mat grayframePre,frameDet;
        Mat frameNow,grayframeNow;
        cvtColor(matFrame,grayframeNow,COLOR_RGB2GRAY);
        cvtColor(framePre,grayframePre,COLOR_RGB2GRAY);
        GaussianBlur(grayframeNow,grayframeNow,Size(21,21),0,0);
        GaussianBlur(grayframePre,grayframePre,Size(21,21),0,0);
        absdiff(grayframeNow,grayframePre,frameDet);
        framePre = matFrame;
        threshold(frameDet,frameDet,20,255,THRESH_BINARY);
        Mat element = getStructuringElement(0,Size(3,3));
        vector<vector<Point>> contours;
        dilate(frameDet,frameDet,element);
        findContours(frameDet,contours,RETR_TREE,CHAIN_APPROX_SIMPLE,Point());
        qDebug()<<"Num"<<contours.size();
        QString SavePath = "D:/ImgPath/" + QString::number(VideoNum) + "_track.avi";
        if(contours.size()==0)
        {
            if(writer.isOpened())
            {
                writer.release();
            }

            if(isSaveFrame)
            {
                isSaveFrame = false;
                VideoNum++;
            }
        }
        else
        {
            for(int i=0;i<contours.size();i++)
            {
                double area = contourArea(contours[i]);
                if(area < 100)continue;
                else
                {
                    qDebug()<<"有物体运动！";
                    if(!isSaveFrame)
                    {
                        int fourcc = writer.fourcc('M', 'J', 'P', 'G');
                        writer.open(SavePath.toStdString(),fourcc,10,Size(frameWidth,frameHeight),true);
                        isSaveFrame = true;
                    }
                    else
                    {
                        writer.write(matFrame);
                    }
                    break;
                }
            }
        }
    }
    else
    {
        framePre = matFrame;
    }
    QImage Qimg = cvMat2QImage(matFrame);
    ui->picshow->setPixmap(QPixmap::fromImage(Qimg));

}

void Widget::on_ckb_Track_clicked(bool checked)
{
    if(checked)
    {
        isTrack = true;
    }
    else {
        isTrack = false;
    }

}

4、界面效果展示

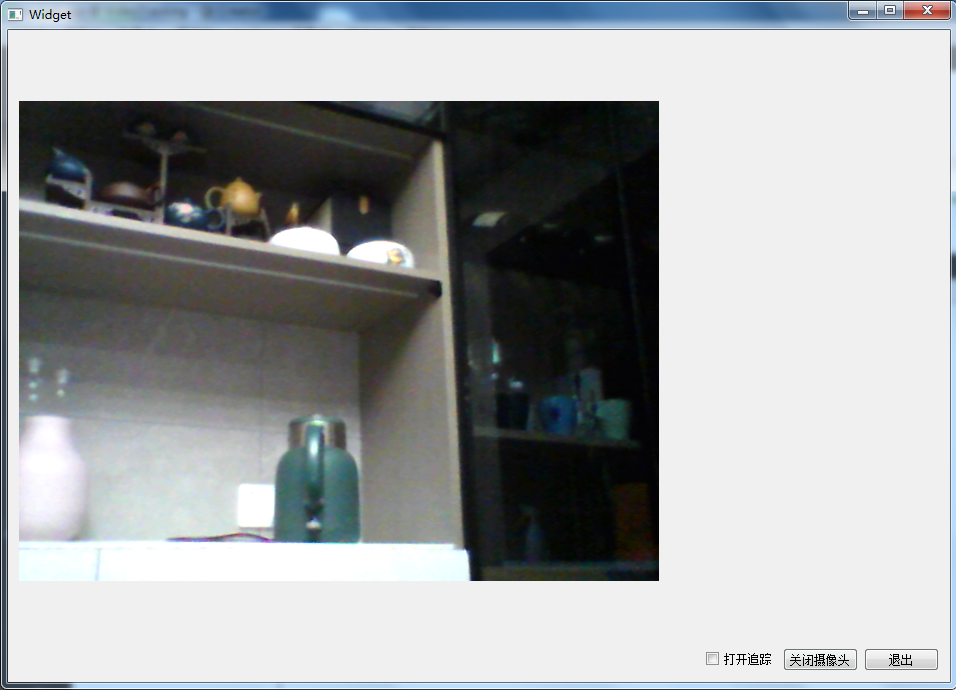

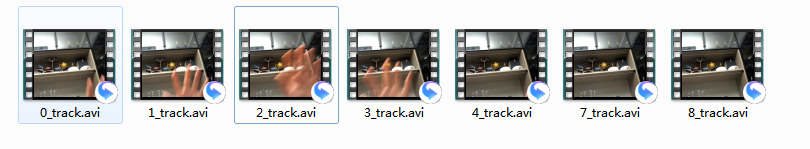

打开摄像头后，可以进行采集视频操作，勾选“打开追踪”，程序会调用帧差算法判定是否有运动物体，如果有物体运动，就保存运动时的视频。

5、总结
