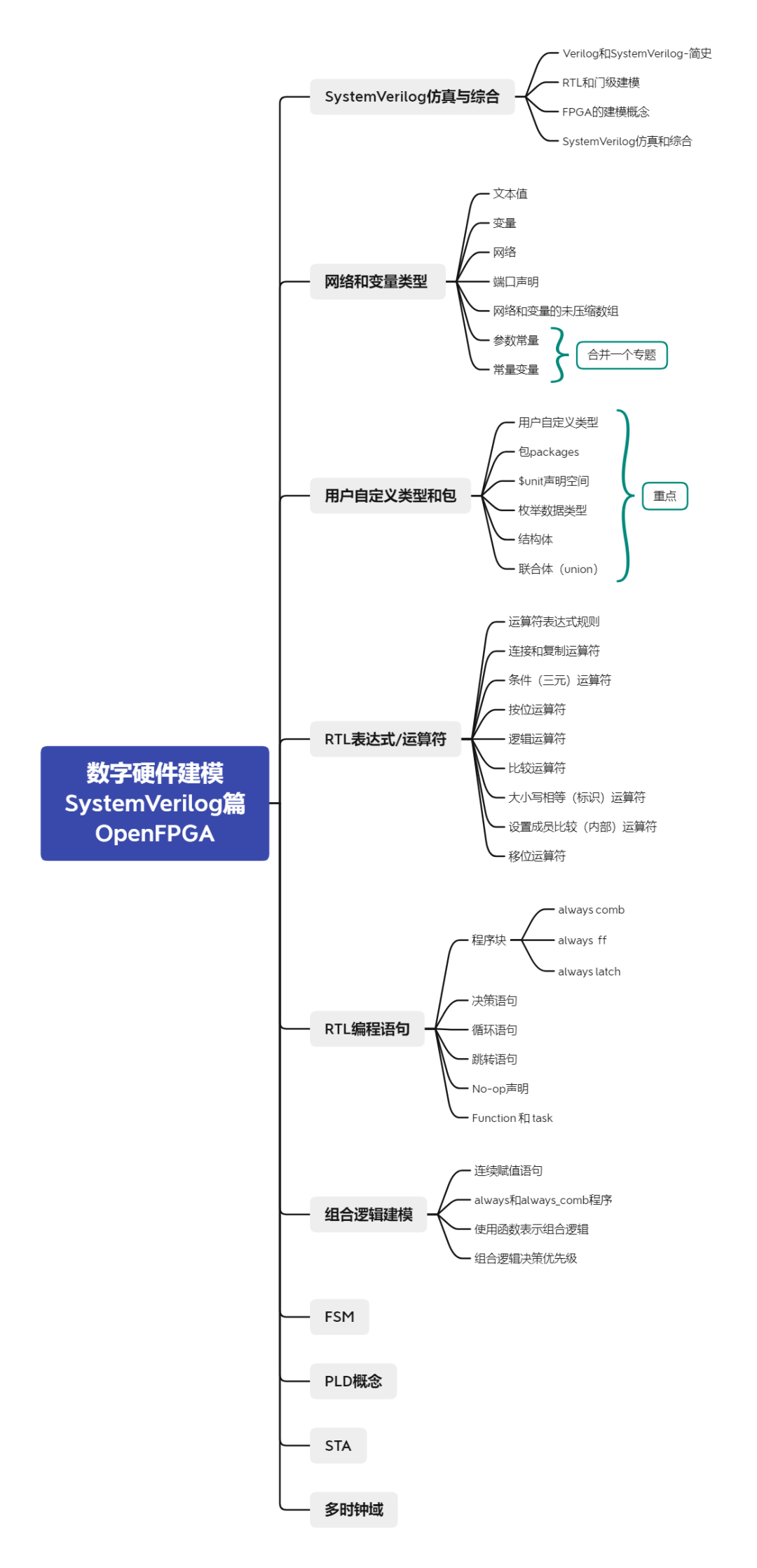

Part1数字硬件建模SystemVerilog-时序逻辑建模（4）同步和异步复位

数字门级电路可分为两大类：组合逻辑和时序逻辑。锁存器是组合逻辑和时序逻辑的一个交叉点，在后面会作为单独的主题处理。

组合逻辑描述了门级电路，其中逻辑块的输出直接反映到该块的输入值的组合，例如，双输入AND门的输出是两个输入的逻辑与。如果输入值发生变化，输出值将反映这一变化，组合逻辑的RTL模型需要反映这种门级行为，这意味着逻辑块的输出必须始终反映该逻辑块当前输入值的组合。

SystemVerilog有三种在可综合RTL级别表示组合逻辑的方法：连续赋值语句、always程序块和函数。接下来几篇文章将探讨每种编码风格，并推荐最佳实践编码风格。

Part2同步和异步复位

在实现层面上，实际的触发器可以是不可复位的（没有复位输入），也可以有一个复位输入控制。复位控制可以与时钟同步或异步，也可以是高电平或低电平控制。一些触发器设备也有一个置位（有时称为预置）输入。每种类型的触发器都有其优点和缺点。这些工程上的权衡不在本文讨论的范围内，本文的重点是反映这些实现特点的RTL建模风格。

ASIC和FPGA在设备使用的复位类型上可能有所不同，这可能会影响RTL的建模风格。特别是FPGA器件，通常只有一种复位类型的触发器（也许是同步的、高电平的）。相反，许多ASIC器件和一些FPGA器件都有同步和异步触发器可用。同样地，一些器件只有复位输入的触发器，而其他器件也有置位和复位输入的触发器。

许多RTL设计工程师，都是用一种预设的风格或复位来建模，而不关心目标器件支持什么。综合编译器可以将RTL模型中的任何类型的复位映射到目标ASIC和FPGA器件中可用的任何类型的复位。例如，如果RTL模型使用主动低电平复位，而目标器件只有主动高电平复位的触发器，那么综合编译器将添加额外的门级逻辑来转换RTL模型中使用的复位。如果RTL模型使用同步复位，而目标器件只有异步复位的触发器，那么综合编译器将在异步触发器的外部添加额外的门级逻辑，使其与时钟同步复位。FPGA有充足的速度和容量。可以得到一个功能齐全的设计，而不必担心综合过程是否必须添加一些额外的逻辑，以将RTL风格的复位映射到目标器件的触发器类型。

Part3不可复位的RTL触发器模型

一个没有复位输入的触发器只能通过数据输入和时钟来控制。RTL模型在每次程序触发时将数据输入转移到触发器的输出。没有任何if-else条件可能会指定数据输入以外的值。一个不可复位的触发器的RTL模型的例子是:

always_ff @(posedge clk) q <= d;

当综合在一个特定的ASIC或FPGA目标中实现这个RTL功能时，将选择该设备库中可用的触发器类型。这可能是一个没有复位或置位输入的触发器，一个只有一个复位输入的触发器或一个置位和复位输入都被关断的触发器。

Part4同步复位RTL触发器模型

一个同步复位的触发器有一个复位输入，但该输入只有在时钟输入被触发时才被采样。RTL模型包含一个if条件，当复位激活时分配一个值，或者当复位不激活时分支到else语句。复位信号不是always程序的灵敏度列表的一部分。灵敏度列表只包含触发触发器的时钟沿。因此，always过程中的编程语句只在时钟触发发生时被评估。

下面的例子说明了一个具有主动低电平同步复位的触发器。

always_ff @(po sedge clk)
if (!rstN) q <= '0; // 同步有源低电平复位
else q <= d;

当综合将这个RTL功能映射到一个特定的FPGA目标时，如果有同步复位的触发器，将选择一个触发器。如果目标器件有高电平触发器，综合将为rstN信号添加一个反相器。如果目标器件中没有同步复位的触发器，同步复位信号将与触发器的数据输入相加。任何时候复位都是有效的，一个0将被输入到触发器的时钟中，这就提供了一个与时钟同步的复位功能。如果目标设备的触发器也有异步复位或置位输入，它们将被绑在一起，处于非活动状态。

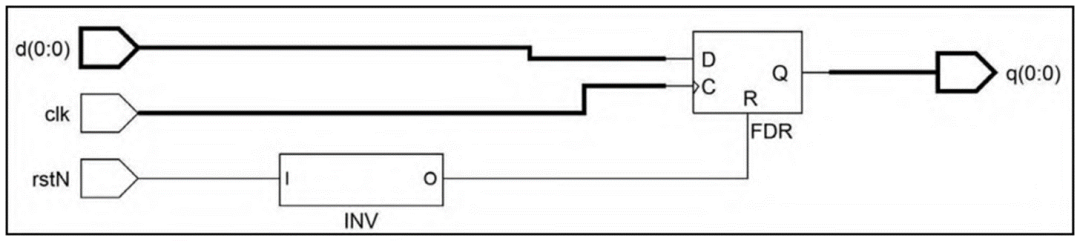

图8-8显示了针对通用触发器的综合结果，该器件具有同步复位触发器，即Xilinx Virtex®  -7   FPGA。触发器的复位是高电平有效，所以rstN输入是反相的。

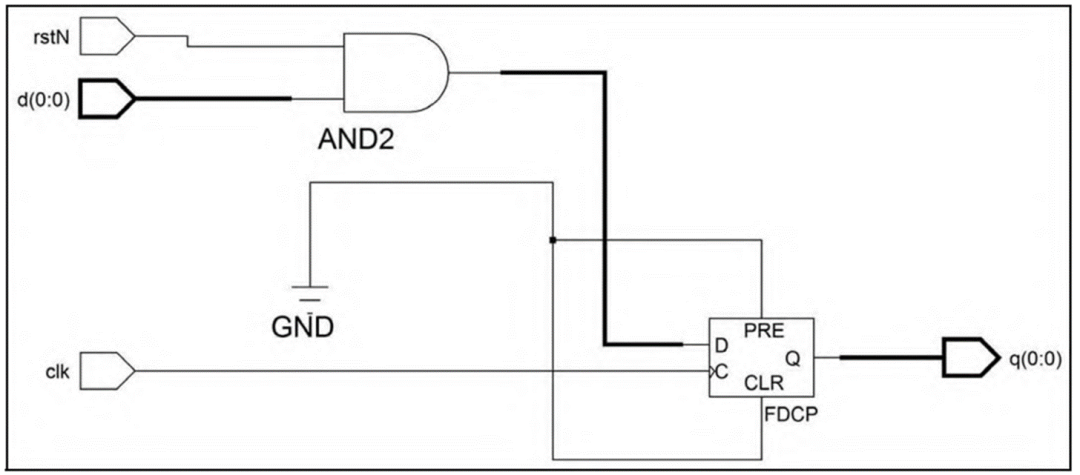

图8-8显示了将相同的通用触发器定位到没有同步复位触发器的设备上的结果，即Xilinx CoolRunner™-11 CPLD。该触发器的异步高电平有效CLR和PRE输入没有被使用。

Part5异步复位RTL触发器模型

一个具有异步复位的触发器有一个复位控制输入，在复位生效的那一刻将改变触发器的状态，与时钟无关。RTL模型的灵敏度列表包含了触发触发器的时钟边沿和复位信号的边沿。因为复位的边沿在敏感度列表中，所以只要复位有效，always程序就会触发，而不需要等待时钟输入的变化。RTL模型包含一个if条件，当复位激活时分配一个值，或者当复位不激活时分支到else语句。

下面的例子模拟了一个具有主动低电平异步复位的触发器。

always_ff @ ( posedgeclk or negedge rstN)
if (!rstN) q <= '0; // 主动低电平异步复位
else q <= d;

忽略异步复位的尾部边沿。always程序的一个综合要求是，如果posedge或negedge被用于敏感度列表中的一个信号，那么必须为这个列表中的所有信号指定一个边沿。下面的代码片断是不能综合的，因为rstN没有用posedge或negedge限定。

always @(posedge clk or rstN) // incorrect sensitivity
if (!rstN) q <='0; // Asynchronous active-low reset
else q <= d;

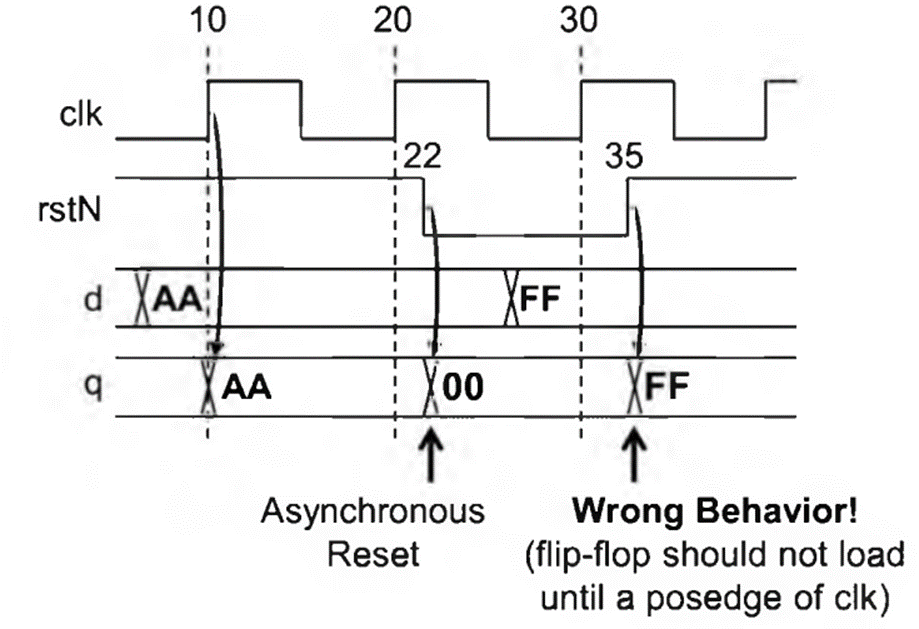

正确的行为还要求只有异步复位的边沿被列在always程序的敏感度列表中。敏感度列表决定了always程序中的编程语句何时被执行。对于异步复位，敏感度列表需要在复位激活时触发，以便立即复位触发器。然而，如果always程序也在复位回到非活动状态时触发，那么复位活动的if测试将评估为假，else分支将被执行。在没有时钟边沿的情况下，看起来就像发生了一个时钟事件。图8-9显示了一个波形，说明了上述代码片段的不正确的仿真行为。

仿真和综合都要求在敏感列表中只包括异步复位的边沿--仿真要求这样做以获得正确的异步复位行为，而综合则在语法上要求这样。SystemVerilog的语法并没有强制执行这个限制。

这是一种RTL编码风格，设计人员必须遵循。Lint检查器可以检查这个编码风格是否被遵循。

| 最佳实践指南8-6 | | :--------- | :--: | -----------: | | 在使用高电平或低电平复位时要保持一致。对高电平和低电平控制信号使用一致的命名规则。 |

虽然可以使用高电平或低电平复位，但项目中的所有RTL模型应该是一致的。

混合的复位极性会导致代码难以理解、维护和重用。

本文采用的惯例是在有低电平信号的名称后面加上一个大写的"N"。另一个常见的惯例是在有源低电平信号名称后面加上"_n"。

Part6异步置位-复位触发器

一些触发器同时具有复位和置位控制输入。一个if-else-if决策系列被用来模拟这种行为，如下面的例子。

一个if-else-if语句将优先考虑被测试的第一个输入。在上面的例子中，如果两者同时激活，那么复位就会优先于置位输入。

如果需要一个置位/复位的触发器行为，请为置位和复位编写RTL模型的优先级，以匹配设计将在其中实现的特定目标器件的优先级。 由于并不是所有的目标器件都有相同的置位/复位优先级，因此很难编写置位/复位触发器RTL模型，就很难为所有目标器件进行最佳综合。如果目标器件没有与RTL模型具有相同优先级的置位/复位触发器，综合编译器可以在触发器之外添加额外的逻辑，使其与RTL模型相匹配。然而，这种额外的逻辑可能会影响器件的时序，并且在从复位状态出来时，会引起与设计中其他部分的竞争条件。

置位/复位触发器对这些输入也有更严格的建立和保持时间，而触发器只有一个置位或复位输入，但没有两个。即使RTL模型中置位和复位的优先级与目标器件的优先级一致，设计人员也需要注意设计是否能满足这些建立和保持时间要求。

置位/复位触发器的仿真故障。上面显示的置位-复位触发器RTL模型的例子在功能上是正确的，并且可以正确地进行综合。但是，这段代码有一个潜在的仿真故障。如果setN和rstN的控制输入同时有效，然后rstN变得无效，就会出现这种故障。在这个例子中，rstN具有优先权，并且触发器正确复位。当rstN输入变得不活跃，setN输入应该接管，并且触发器应该切换到其置位状态。仿真中的故障是，RTL模型只对rstN的前边沿敏感--这  是  综合编译器的要求--而对rstN的前后边沿不敏感。当rstN变得不活跃时，敏感度列表将不会触发，因此错过了置位触发器，即使setN仍然活跃。这个故障只持续到时钟的下一个正边沿，它将触发always程序，并导致该程序被重新评估。

防止这种仿真故障的办法是将复位的后边沿添加到灵敏度列表中。然而，仅仅增加复位的后边沿会导致前面描述的同样问题，即复位的后边沿可以作为一个时钟。因此，复位输入的非活动电平需要与置位输入的活动电平相加，当该结果为真时，灵敏度列表将被触发。

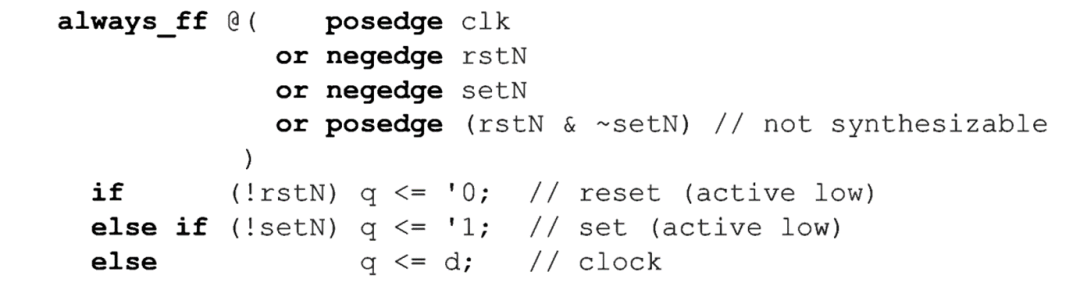

为防止仿真故障，修订后的敏感度列表为：

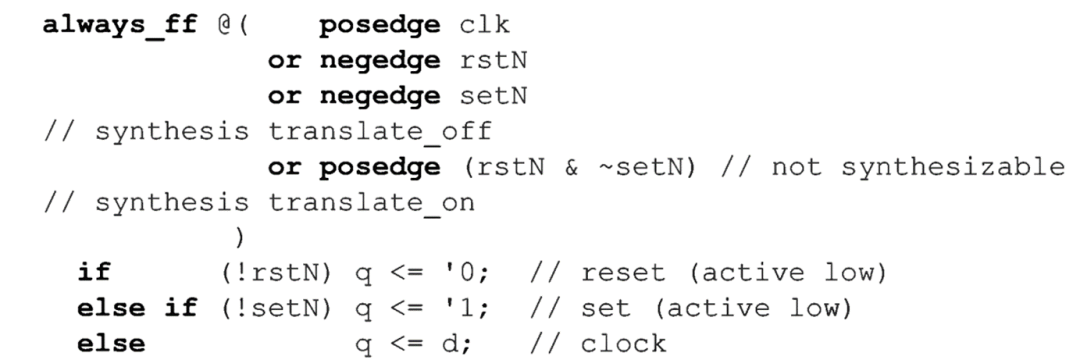

对表达式的结果进行触发在SystemVerilog语言中是合法的，但综合编译器不允许。为了避免仿真故障，需要从综合中隐藏额外的触发。这可以通过使用综合的translate_off / translate_on pragmas来实现。综合语是以synthesis一词开头的特殊语句。仿真器会忽略这些注释，但综合编译器会对它们采取行动。下面的片段添加了translate_off /translate_on语句。

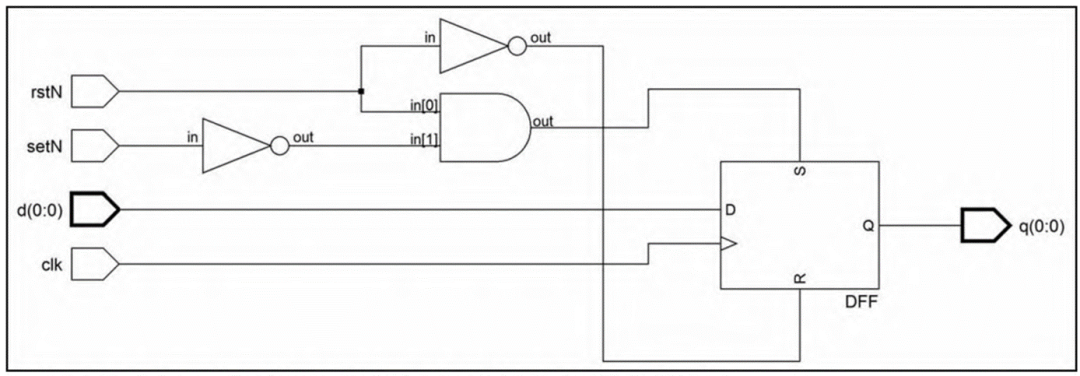

图8-12显示了综合这个置位-复位触发器代码的结果。

请注意，综合编译器在通用触发器的set输入之前添加了额外的逻辑，以强制执行rstN比setN有优先权。如果目标ASIC或FPGA设备有set/reset触发器，其中reset优先于set，那么当通用触发器被映射到ASIC或FPGA时，这个附加逻辑将被删除。否则，附加逻辑将被保留，以便ASIC或FPGA实现与RTL模型相匹配。

在针对特定的ASIC或FPGA之前，综合编译器使用的通用触发器具有高电平有效的置位和复位输入。因此，综合编译器在RTL模型中对有源低电平信号添加了反相器。如果目标器件具有低电平有效的控制输入，这些反相器将被删除。

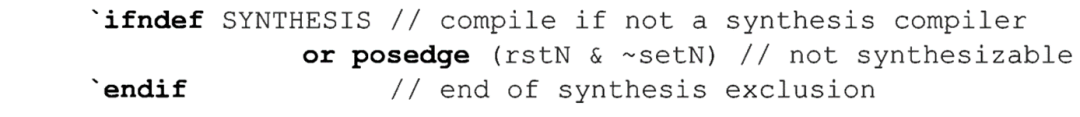

使用translate_off和translate_on综合pragmas的另一种方法是使用条件编译。大多数综合编译器都有一个预定义的SYNTHESIS宏，可以用来有条件地包括或排除综合工具所编译的代码。要排除前面例子中的不可综合的那一行，代码应该是。
