VRRP的产生

如图1所示，局域网中只有一个路由器RTA，所有PC使用RTA做为网关，此时如果RTA故障，所有PC将不能和外网通信。

图1 单网关场景

通过部署多网关的方式实现网关的备份，但多网关可能会出现一些问题：网关间IP地址冲突；主机会频繁切换网络出口。

图2 多网关场景

VRRP的出现很好的解决了这个问题，它在不改变组网的情况下，将多台路由设备组成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现默认网关的备份。

图3 VRRP多网关场景逻辑图

VRRP基本概念

如图4所示，HostA双归到RouterA和RouterB。在RouterA和RouterB上配置VRRP备份组，对外体现为一台虚拟路由器，实现冗余备份。

图4 VRRP备份组示意图

在图4所示的网络中部署VRRP协议，下面结合该图介绍VRRP协议的基本概念：

• VRRP路由器（VRRP Router）：运行VRRP协议的设备，如RouterA和RouterB。

• 虚拟路由器（Virtual Router）：又称VRRP备份组，由一个Master设备和多个Backup设备组成，被当作一个共享局域网内主机的缺省网关。如RouterA和RouterB共同组成了一个虚拟路由器。

• Master路由器（Virtual Router Master）：承担转发报文任务的VRRP设备，如RouterA。

• Backup路由器（Virtual Router Backup）：一组没有承担转发任务的VRRP设备，当Master设备出现故障时，它们将通过竞选成为新的Master设备，如RouterB。

• vrid：虚拟路由器的标识，如图中RouterA和RouterB组成的虚拟路由器的vrid为1，需手工指定，范围1-255。

• 虚拟IP地址(Virtual IP Address)：虚拟路由器的IP地址，一个虚拟路由器可以有一个或多个IP地址，由用户配置。如RouterA和RouterB组成的虚拟路由器的虚拟IP地址为10.1.1.254/24。

• IP地址拥有者（IP Address Owner）：如果一个VRRP设备将真实的接口IP地址配置为虚拟路由器IP地址，则该设备被称为IP地址拥有者。如果IP地址拥有者是可用的，则它将一直成为Master。

• 虚拟MAC地址（Virtual MAC Address）：虚拟路由器根据vrid生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，格式为：00-00-5E-00-01-{vrid}。当虚拟路由器回应ARP请求时，使用虚拟MAC地址，而不是接口的真实MAC地址。如RouterA和RouterB组成的虚拟路由器的vrid为1，因此这个VRRP备份组的MAC地址为00-00-5E-00-01-01。

VRRP协议报文

VRRP协议只有一种报文类型－VRRP通告（ADVERTISEMENT），只有Master才能发送VRRP通告。VRRP协议报文封装在IP报文中，在IP报文头中，源地址为发送报文接口的主IP地址（不是虚拟IP地址），目的地址是224.0.0.18，TTL是255，协议号是112。

目前，VRRP协议包括两个版本：VRRPv2和VRRPv3。VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。

VRRPv2的报文结构分别如图5所示。

图5 VRRPv2报文结构

各字段的含义如表1所示：

表1 VRRP报文字段含义

报文字段	含义
Version	VRRP协议版本号，取值为2。
Type	VRRP通告报文的类型，取值为1，表示Advertisement。
Virtual Rtr ID （VRID）	虚拟路由器ID，取值范围是1～255。
Priority	Master设备在备份组中的优先级，取值范围是0～255。0表示设备停止参与VRRP备份组，用来使Backup设备尽快成为Master设备，而不必等到计时器超时；255则保留给IP地址拥有者。缺省值是100。
Count IP  Addrs /Count IPvX Addr	备份组中虚拟IPv4地址的个数。
Auth Type	VRRP报文的认证类型。协议中指定了3种类型：  0：Non-authentication，表示无认证。 1：Simple  authentication，表示明文认证方式。 2：IP  Authentication Header（MD5 authentication），表示MD5认证方式。
Adver Int /Max Adver Int	VRRP通告报文的发送时间间隔，单位是秒，缺省值为1秒。
Checksum	16位校验和，用于检测VRRP报文中的数据破坏情况。
IP Address /IPvX Address(es)	VRRP备份组的虚拟IPv4地址，所包含的地址数定义在Count IP Addrs字段。
Authentication   Data	VRRP报文的认证字。目前只有明文认证和MD5认证才用到该部分，对于其它认证方式，一律填0。

状态机

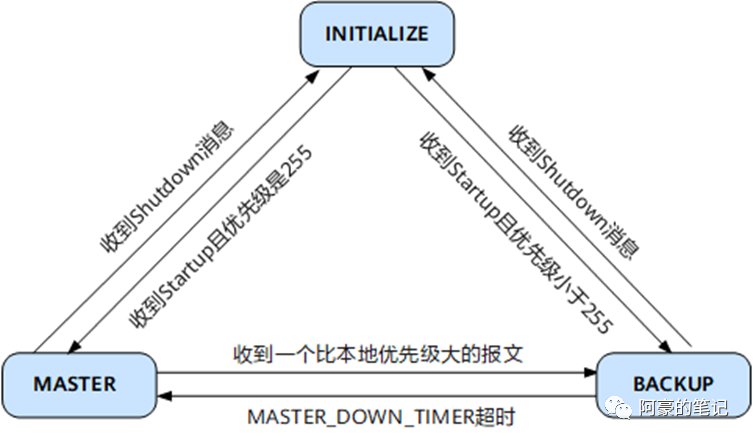

如图6 所示，VRRP协议状态机有三种状态：Initialize（初始状态）、Master（活动状态）、Backup（备状态）。

图6 VRRP状态的转换

表2 VRRP协议状态

状态	说明
Initialize	该状态为VRRP不可用状态，在此状态时设备不会对VRRP报文做任何处理。 通常刚配置VRRP时或设备检测到故障时会进入Initialize状态。 收到接口Up的消息后，如果设备的优先级为255，则直接成为Master设备；如果设备的优先级小于255，则会先切换至Backup状态。
Master	当VRRP设备处于Master状态时，它将会做下列工作： 定时（Advertisement Interval）发送VRRP通告报文。 以虚拟MAC地址响应对虚拟IP地址的ARP请求。 转发目的MAC地址为虚拟MAC地址的IP报文。 如果收到比自己优先级大的报文，立即成为Backup。 如果收到与自己优先级相等的VRRP报文且本地接口IP地址小于对端接口IP，立即成为Backup。 当接收到接口的Shutdown事件时，转为Initialize状态。
Backup	当VRRP设备处于Backup状态时，它将会做下列工作： 接收Master发送的VRRP通告报文，判断Master的状态是否正常。 如果收到比自己优先级高的报文时，重置定时器。 如果收到优先级和自己相同的报文，则重置定时器。 如果收到比自己优先级小的报文时，默认立刻升主，如果配置了不抢占，则重置定时器；如果配置了抢占延迟，则重置定时器，待抢占延迟到期再升主。 如果收到报文优先级是0，立刻从Backup状态转为Master状态。 对虚拟IP地址的ARP请求，不做响应。 收到目的IP地址为虚拟IP地址的IP报文时按照正常二层转发流程进行处理。 Master_Down_Interval定时器：Backup设备在该定时器超时后仍未收到通告报文，则会转换为Master状态。计算公式如下： Master_Down_Interval=(3 * Advertisement_Interval) + Skew_time（偏移时间） Skew_Time=(256–Priority)/256 当接收到接口的Shutdown消息时，转为Initialize状态。

VRRP工作过程

VRRP的工作过程如下：

1. VRRP备份组中的设备根据优先级选举出Master。Master设备通过发送免费ARP报文，将虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务。

2. Master设备周期性向备份组内所有Backup设备发送VRRP通告报文，以公布其配置信息（优先级等）和工作状况。

3. 如果Master设备出现故障，VRRP备份组中的Backup设备将根据优先级重新选举新的Master。

4. VRRP备份组状态切换时，Master设备由一台设备切换为另外一台设备，新的Master设备会立即发送携带虚拟路由器的虚拟MAC地址和虚拟IP地址信息的免费ARP报文，刷新与它连接的主机或设备中的MAC表项，从而把用户流量引到新的Master设备上来，整个过程对用户完全透明。

5. 原Master设备故障恢复时，若该设备为IP地址拥有者（优先级为255），将直接切换至Master状态。若该设备优先级小于255，将首先切换至Backup状态，且其优先级恢复为故障前配置的优先级。

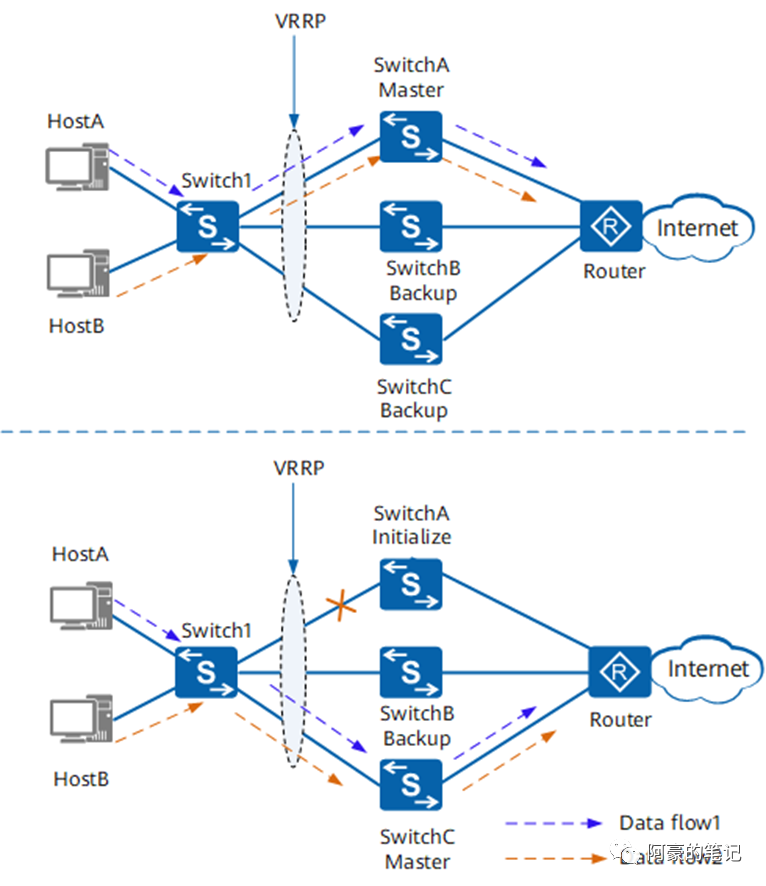

下面以图7 VRRP冗余备份的基本过程为例进行简要说明

• SwitchA为Master设备，优先级设置为120，抢占方式为延迟抢占。

• SwitchB为Backup设备，优先级为默认值100，抢占方式为立即抢占。

• SwitchC为Backup设备，优先级设置为110，抢占方式为立即抢占。

图7 VRRP冗余备份示意图

1. 正常情况下，SwitchA为Master设备并承担业务转发任务，SwitchB和SwitchC为Backup设备且不承担业务转发。用户侧的上行流量路径为：Switch1->SwitchA->Router。此时，SwitchA定期发送VRRP报文通知SwitchB和SwitchC自己工作正常。

2. 当SwitchA发生故障时，SwitchA上的VRRP会处于不可用状态。由于SwitchC优先级高于SwitchB，因此SwitchC变为Master设备，并开始发送VRRP报文和免费ARP报文，SwitchB继续保持为Backup设备。用户侧的上行流量路径为：Switch1->SwitchC->Router。

3. 当SwitchA故障恢复时，VRRP的优先级为120，状态变为Backup。此时SwitchC继续定期发送VRRP报文，当SwitchA收到VRRP报文后，会比较优先级，发现自己的优先级更高，等待抢占延迟后抢占为Master设备，并开始发送VRRP报文和免费ARP报文。用户侧的上行流量路径恢复为：Switch1->SwitchA->Router。

管理VRRP

为了提高网络可靠性，通常部署主备双归属。为了满足不同的业务需要，设备之间可以运行多个VRRP备份组。此时每个VRRP备份组都需要维护自己的状态机，这样设备之间就会存在大量的VRRP协议报文。

如图8所示，为了减少协议报文对带宽的占用及CPU资源的消耗，可以将其中一个VRRP备份组配置为管理VRRP备份组（mVRRP），其余的业务VRRP备份组与管理VRRP备份组进行绑定。此时，管理VRRP负责发送协议报文来协商设备的主备状态；业务VRRP不发送协议报文，其主备状态与管理VRRP的主备保持一致，以此减少协议报文对CPU与带宽资源的消耗。

图8 管理VRRP示意图

管理VRRP备份组

管理VRRP备份组与普通VRRP备份组一样，会通过VRRP协议报文来协商VRRP设备的主备状态。管理VRRP可以部署在网络中的以下位置：

• 管理VRRP与业务VRRP部署在同一侧。此时管理VRRP备份组作为网关使用（如图8中的mVRRP1），管理VRRP既负责协商设备的主备状态，也承担业务流量。此时在配置管理VRRP之前必须先创建普通VRRP备份组并配置虚拟IP地址，该虚拟IP地址即为用户设置的网关地址。

• 管理VRRP部署在SwitchA和SwitchB之间的直连链路上。此时管理VRRP备份组不作为网关使用时（如图8中的mVRRP2），管理VRRP只负责协商设备的主备状态，不承担业务流量。因此管理VRRP不需要具有虚拟IP地址，用户可以直接在接口上创建管理VRRP备份组。该配置在一定程度上降低了用户维护的复杂度。

业务VRRP备份组

普通VRRP备份组与管理VRRP备份组绑定后成为业务VRRP备份组（也叫成员VRRP备份组）。业务VRRP备份组不再发送VRRP协议报文，它的状态由所在接口状态及与其绑定的管理VRRP备份组的状态共同决定。

VRRP与链路状态联动

VRRP冗余备份功能有时需要额外的技术来完善其工作。例如，Master设备到达某网络的链路突然断掉时，VRRP无法感知故障进行切换，此时主机无法通过Master设备远程访问该网络。此时，可以通过VRRP监视链路状态，解决这个问题。

VRRP直接监视连接上行链路的接口状态

当连接上行链路的接口Down时，Master设备通过降低自身的优先级，使得Backup设备抢占成为Master，承担转发任务。

图9 VRRP监视上行接口的典型组网图

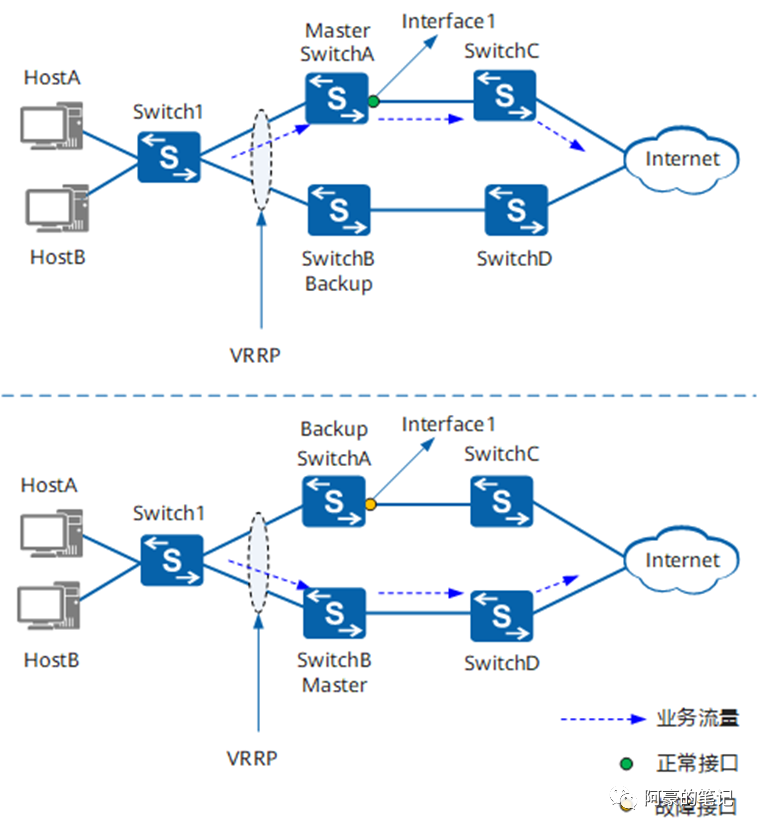

如图9所示，SwitchA和SwitchB之间配置VRRP备份组，其中SwitchA为Master设备，SwitchB为Backup设备，SwitchA和SwitchB皆工作在抢占方式下。在SwitchA上配置VRRP监视上行接口Interface1，当Interface1故障时，SwitchA降低自身优先级，通过报文协商，SwitchB抢占成为Master，确保用户流量正常转发。

VRRP利用BFD/NQA/路由技术监视上行链路连接的远端主机或者网络状况

BFD/NQA/路由用于检测Master设备上行链路的连通状况，当Master设备的上行链路发生故障时，BFD/NQA/路由可以检测故障并通知Master设备调整自身优先级，触发主备切换，确保流量正常转发。

图10 VRRP与BFD/NQA/路由联动监视上行链路典型组网图

如图10所示，SwitchA和SwitchB之间配置VRRP备份组，其中SwitchA为Master设备，SwitchB为Backup设备，SwitchA和SwitchB皆工作在抢占方式下。配置BFD/NQA/路由监测SwitchA到SwitchE之间的链路，并在SwitchA上配置VRRP与BFD/NQA/路由联动。当BFD/NQA/路由检测到SwitchA到SwitchE之间的链路故障时，通知SwitchA降低自身优先级，通过VRRP报文协商，SwitchB抢占成为Master，确保用户流量正常转发。

VRRP心跳线

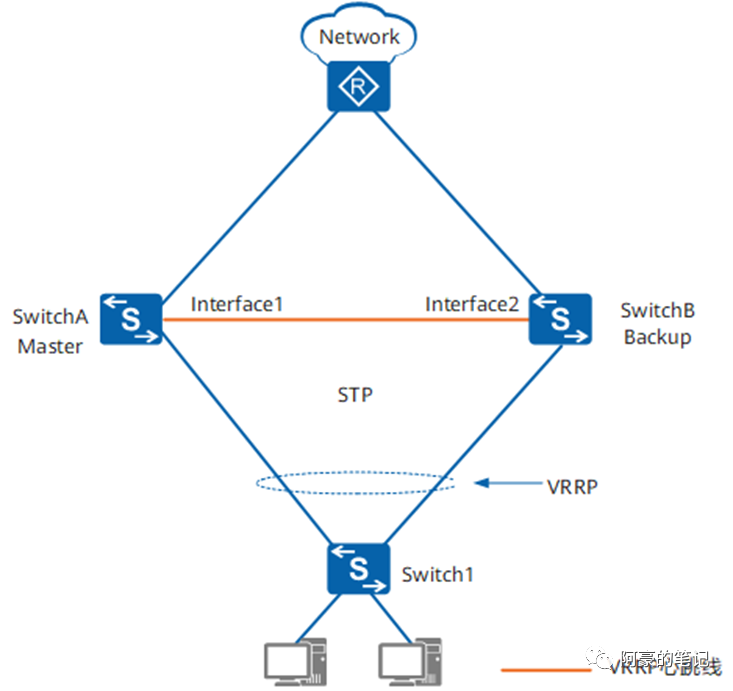

如图11所示，在VRRP+STP场景中，SwitchA和SwitchB上配置VRRP备份组。若与用户相连的Switch1不能转发VRRP协议报文（如配置了未知组播丢弃），或者为了防止VRRP协议报文（心跳报文）所经过的链路不通或不稳定，可以在SwitchA和SwitchB之间部署一条心跳线，用于传递VRRP协议报文。

由于配置了心跳线之后，需要将Interface1和Interface2加入与VRRP备份组相对应的VLAN（例如，VRRP备份组配置在VLANIF100接口下，则需要配置Interface1和Interface2加入VLAN100），SwitchA、SwitchB和Switch1之间会存在环路，因此还需要配置破环协议来破除环路（例如，可以配置STP协议来破除环路）。

图11 VRRP心跳线示意图

配置案例

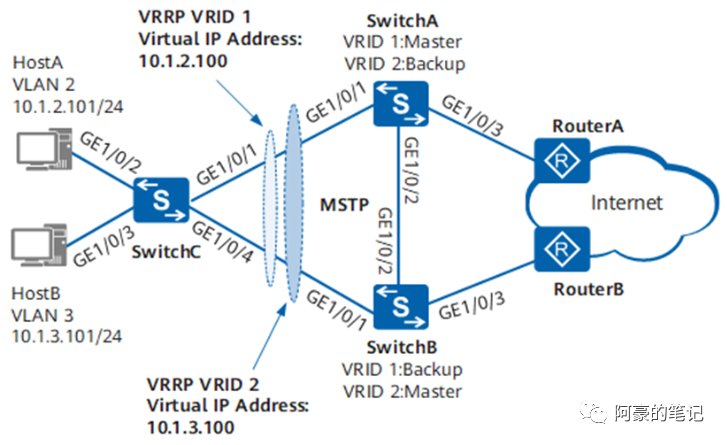

如图12所示，主机通过SwitchC接入网络，SwitchC通过双上行连接SwitchA和SwitchB来接入Internet。由于接入备份的需要，用户部署了冗余链路。冗余备份链路的存在导致出现环网，可能会引起广播风暴和MAC地址表项被破坏。

用户希望在存在冗余备份链路的同时消除网络中的环路，在一条上行链路断开的时候，流量能切换到另外一条上行链路转发，还能合理利用网络带宽。

图12 配置MSTP+VRRP组合组网

配置思路

1. 在处于环形网络中的交换设备上配置MSTP基本功能，包括：

   a.配置MST域并创建多实例，配置VLAN2映射到MSTI1，VLAN3映射到MSTI2，实现流量的负载分担。

   b.在MST域内，配置各实例的根桥与备份根桥。

   c.使能MSTP，实现破除环路，包括：

•  设备全局使能MSTP。

• 相关端口使能MSTP，默认已开启。与终端相连的端口不用参与MSTP计算，建议将其设置为边缘端口。

2. 配置设备的二层转发功能

3. 配置各设备端口IP地址及路由协议，使各设备间网络层连通。

4.在SwitchA和SwitchB上创建VRRP备份组1和VRRP备份组2，实现流量的负载均衡。

• 在备份组1中，配置SwitchA为Master设备，SwitchB为Backup设备；

• 在备份组2中，配置SwitchB为Master设备，SwitchA为Backup设备。

操作步骤

1. 配置MSTP基本功能

a.配置SwitchA、SwitchB、SwitchC到域名为RG1的域内，创建实例MSTI1和实例MSTI2

# 配置SwitchA的MST域。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] stp region-configuration

[SwitchA-mst-region] region-name RG1

[SwitchA-mst-region] instance 1 vlan 2

[SwitchA-mst-region] instance 2 vlan 3

[SwitchA-mst-region] active region-configuration

[SwitchA-mst-region] quit

# 配置SwitchB的MST域。

<HUAWEI> system-view

[HUAWEI] sysname SwitchB

[SwitchB] stp region-configuration

[SwitchB-mst-region] region-name RG1

[SwitchB-mst-region] instance 1 vlan 2

[SwitchB-mst-region] instance 2 vlan 3

[SwitchB-mst-region] active region-configuration

[SwitchB-mst-region] quit

# 配置SwitchC的MST域。

<HUAWEI> system-view

[HUAWEI] sysname SwitchC

[SwitchC] stp region-configuration

[SwitchC-mst-region] region-name RG1

[SwitchC-mst-region] instance 1 vlan 2

[SwitchC-mst-region] instance 2 vlan 3

[SwitchC-mst-region] active region-configuration

[SwitchC-mst-region] quit

b. 在域RG1内，配置MSTI1与MSTI2的根桥与备份根桥

# 配置SwitchA

[SwitchA] stp instance 1 root primary

[SwitchA] stp instance 2 root secondary

# 配置SwitchB

[SwitchB] stp instance 1 root secondary

[SwitchB] stp instance 2 root primary

c. 使能MSTP，实现破除环路，将与Host相连的端口设置为边缘端口

# 在SwitchA上启动MSTP

[SwitchA] stp enable

# 在SwitchB上启动MSTP

[SwitchB] stp enable

# 在SwitchC上启动MSTP，将与Host相连的端口设置为边缘端口

[SwitchC] stp enable

[SwitchC] interface gigabitethernet 1/0/2

[SwitchC-GigabitEthernet1/0/2] stp edged-port enable

[SwitchC-GigabitEthernet1/0/2] quit

[SwitchC] interface gigabitethernet 1/0/3

[SwitchC-GigabitEthernet1/0/3] stp edged-port enable

[SwitchC-GigabitEthernet1/0/3] quit

2.配置处于环网中的设备的二层转发功能

以下表为依据进行vlan的创建和透传，配置过程略

设备	接口	端口模式	透传vlan
SwitchA	GE1/0/1和GE1/0/2	Trunk	Vlan 2 vlan 3
SwitchB	GE1/0/1和GE1/0/2	Trunk	Vlan 2 vlan 3
SwitchC	GE1/0/1和GE1/0/4	Trunk	Vlan 2 vlan 3
	GE1/0/2	Access	Vlan 2
	GE1/0/3	Access	Vlan3

3.配置设备间的网络互连

a. 依据下表配置设备各端口的IP地址

设备	接口	IP地址
SwitchA	VLANIF2	10.1.2.102/24
	VLANIF3	10.1.3.102/24
	GE1/0/3	10.1.4.102/24
SwitchB	VLANIF2	10.1.2.103/24
	VLANIF3	10.1.3.103/24
	GE1/0/3	10.1.5.103/24

# 配置SwitchA

[SwitchA] interface vlanif 2

[SwitchA-Vlanif2] ip address 10.1.2.102 24

[SwitchA-Vlanif2] quit

[SwitchA] interface vlanif 3

[SwitchA-Vlanif3] ip address 10.1.3.102 24

[SwitchA-Vlanif3] quit

[SwitchA] interface gigabitethernet 1/0/3

[SwitchA-GigabitEthernet1/0/3] undo portswitch

[SwitchA-GigabitEthernet1/0/3] ip address 10.1.4.102 24

[SwitchA-GigabitEthernet1/0/3] quit

# 配置SwitchB

[SwitchB] interface vlanif 2

[SwitchB-Vlanif2] ip address 10.1.2.103 24

[SwitchB-Vlanif2] quit

[SwitchB] interface vlanif 3

[SwitchB-Vlanif3] ip address 10.1.3.103 24

[SwitchB-Vlanif3] quit

[SwitchB] interface gigabitethernet 1/0/3

[SwitchB-GigabitEthernet1/0/3] undo portswitch

[SwitchB-GigabitEthernet1/0/3] ip address 10.1.5.103 24

[SwitchB-GigabitEthernet1/0/3] quit

b.配置SwitchA、SwitchB和路由器间采用OSPF协议进行互连。

# 配置SwitchA

[SwitchA] ospf 1

[SwitchA-ospf-1] area 0

[SwitchA-ospf-1-area-0.0.0.0] network 10.1.2.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0] network 10.1.3.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0] network 10.1.4.0 0.0.0.255

[SwitchA-ospf-1-area-0.0.0.0] quit

[SwitchA-ospf-1] quit

# 配置SwitchB

[SwitchB] ospf 1

[SwitchB-ospf-1] area 0

[SwitchB-ospf-1-area-0.0.0.0] network 10.1.2.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] network 10.1.3.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] network 10.1.5.0 0.0.0.255

[SwitchB-ospf-1-area-0.0.0.0] quit

[SwitchB-ospf-1] quit

4.配置VRRP备份组

# 在SwitchA和SwitchB上创建VRRP备份组1，配置SwitchA的优先级为120，抢占延时为20秒，追踪上行接口状态，作为Master设备；SwitchB的优先级为缺省值，作为Backup设备。

[SwitchA] interface vlanif 2

[SwitchA-Vlanif2] vrrp vrid 1 virtual-ip 10.1.2.100

[SwitchA-Vlanif2] vrrp vrid 1 priority 120

[SwitchA-Vlanif2] vrrp vrid 1 preempt-mode timer delay 20

[SwitchA-Vlanif2]vrrp vrid 1 track interface GigabitEthernet1/0/3 reduce 30

[SwitchA-Vlanif2] quit

[SwitchB] interface vlanif 2

[SwitchB-Vlanif2] vrrp vrid 1 virtual-ip 10.1.2.100

[SwitchB-Vlanif2] quit

# 在SwitchA和SwitchB上创建VRRP备份组2，配置SwitchB的优先级为120，抢占延时为20秒，追踪上行接口状态，作为Master设备；SwitchA的优先级为缺省值，作为Backup设备。

[SwitchB] interface vlanif 3

[SwitchB-Vlanif3] vrrp vrid 2 virtual-ip 10.1.3.100

[SwitchB-Vlanif3] vrrp vrid 2 priority 120

[SwitchB-Vlanif3] vrrp vrid 2 preempt-mode timer delay 20

[SwitchB-Vlanif3] vrrp vrid 2 track interface GigabitEthernet1/0/3 reduce 30

[SwitchB-Vlanif3] quit

[SwitchA] interface vlanif 3

[SwitchA-Vlanif3] vrrp vrid 2 virtual-ip 10.1.3.100

[SwitchA-Vlanif3] quit

# 配置主机HostA的缺省网关为备份组1的虚拟IP地址10.1.2.100，配置主机HostB的缺省网关为备份组2的虚拟IP地址10.1.3.100。

验证配置结果

1.查询交换机STP状态

# 在SwitchA上查看端口状态，结果如下：

[SwitchA] display stp brief

MSTID      Port                                Role  STP State         Protection

   0        GigabitEthernet1/0/1        DESI  FORWARDING      NONE

   0        GigabitEthernet1/0/2        DESI  FORWARDING      NONE

   1        GigabitEthernet1/0/1        DESI  FORWARDING      NONE

   1        GigabitEthernet1/0/2        DESI  FORWARDING      NONE

   2        GigabitEthernet1/0/1        DESI  FORWARDING      NONE

   2        GigabitEthernet1/0/2        ROOT  FORWARDING     NONE

# 在SwitchB上上查看端口状态，结果如下：

[SwitchB] display stp brief

MSTID      Port                                Role  STP State             Protection

   0        GigabitEthernet1/0/1        DESI    FORWARDING        NONE

   0        GigabitEthernet1/0/2        ROOT  FORWARDING         NONE

   1        GigabitEthernet1/0/1        DESI    FORWARDING         NONE

   1        GigabitEthernet1/0/2        ROOT  FORWARDING        NONE

   2        GigabitEthernet1/0/1        DESI   FORWARDING          NONE

   2        GigabitEthernet1/0/2        DESI   FORWARDING          NONE

# 在SwitchC上执行display stp interface brief命令，结果如下：

[SwitchC] display stp interface gigabitethernet 1/0/1 brief

MSTID      Port                                Role      STP State       Protection

   0        GigabitEthernet1/0/1        ROOT  FORWARDING      NONE

   1        GigabitEthernet1/0/1        ROOT  FORWARDING      NONE

   2        GigabitEthernet1/0/1        ALTE    DISCARDING         NONE

[SwitchC] display stp interface gigabitethernet 1/0/4 brief

MSTID      Port                        Role  STP State       Protection

   0        GigabitEthernet1/0/4        ALTE  DISCARDING      NONE

   1        GigabitEthernet1/0/4        ALTE  DISCARDING      NONE

   2        GigabitEthernet1/0/4        ROOT  FORWARDING   NONE

2.查询交换机VRRP备份组状态

# 在SwitchA上执行display vrrp命令，查询结果如下：

[SwitchA] display vrrp

  Vlanif2 | Virtual Router 1

    State : Master

    Virtual IP : 10.1.2.100

    Master IP : 10.1.2.102

    PriorityRun : 120

    PriorityConfig : 120

    MasterPriority : 120

    Preempt : YES   Delay Time : 20 s

   TimerRun : 1 s

    TimerConfig : 1 s

   Auth type : NONE

    Virtual MAC : 0000-5e00-0101

    Check TTL : YES

   Config type : normal-vrrp

   Backup-forward : disabled

    Create time : 2012-05-11 11:39:18

   Last change time : 2012-05-26 11:38:58

  Vlanif3 | Virtual Router 2

    State : Backup

    Virtual IP : 10.1.3.100

    Master IP : 10.1.3.103

    PriorityRun : 100

    PriorityConfig : 100

    MasterPriority : 120

    Preempt : YES   Delay Time : 0 s

    TimerRun : 1 s

    TimerConfig : 1 s

   Auth type : NONE

    Virtual MAC : 0000-5e00-0102

    Check TTL : YES

   Config type : normal-vrrp

   Backup-forward : disabled

    Create time : 2012-05-11 11:40:18

   Last change time : 2012-05-26 11:48:58

# 在SwitchB上执行display vrrp命令，查询结果如下：

[SwitchB] display vrrp

  Vlanif2 | Virtual Router 1

    State : Backup

    Virtual IP : 10.1.2.100

    Master IP : 10.1.2.102

    PriorityRun : 100

    PriorityConfig : 100

    MasterPriority : 120

    Preempt : YES   Delay Time : 0 s

    TimerRun : 1 s

    TimerConfig : 1 s

   Auth type : NONE

    Virtual MAC : 0000-5e00-0101

    Check TTL : YES

   Config type : normal-vrrp

   Backup-forward : disabled

    Create time : 2012-05-11 11:39:18

   Last change time : 2012-05-26 11:38:58

  Vlanif3 | Virtual Router 2

    State : Master

    Virtual IP : 10.1.3.100

    Master IP : 10.1.3.103

    PriorityRun : 120

    PriorityConfig : 120

    MasterPriority : 120

    Preempt : YES   Delay Time : 20 s

    TimerRun : 1 s

    TimerConfig : 1 s

   Auth type : NONE

    Virtual MAC : 0000-5e00-0102

    Check TTL : YES

    Config type : normal-vrrp

    Backup-forward : disabled

    Create time : 2012-05-11 11:40:18

    Last change time : 2012-05-26 11:48:58
