51单片机入门学习------独立按键控制LED亮灭

小汪学不会 2023-04-10 原文

一.独立按键

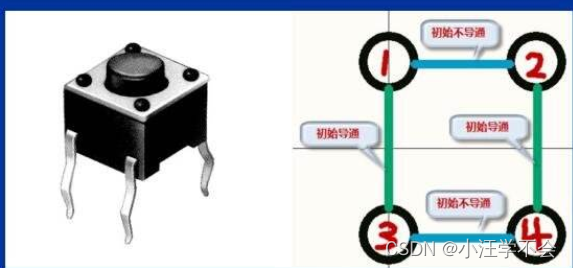

1.特点：同侧导通，异侧断开

2.独立按键的I/O口

单片机上电后，所有I/O口默认都是高电平。没有按开关时都是高电平，按下后变成低电平。

寄存器通过检测高低电平检测按键是否被按下

1）由下原理图可知，独立按键 K1 = P3_0 K2 = P3_1 K3 = P3_2 K4 = P3_3

二.LED

1. 16进制表示

点亮第1个LED P2 = 0xFE; //1111 1110

点亮第2个LED P2 = 0xFD; //1111 1101
点亮第3个LED P2 = 0xFB; //1111 1011
点亮第4个LED P2 = 0xF7; //1111 0111
点亮第5个LED P2 = 0xEF; //1110 1111
点亮第6个LED P2 = 0xDF; //1101 1111
点亮第7个LED P2 = 0xBF; //1011 1111
点亮第8个LED P2 = 0x7F; //0111 1111

2.I/O口表示

点亮第1个LED P2_0=0; 熄灭第1个LED P2_0=1;

点亮第2个LED P2_1=0; 熄灭第2个LED P2_1=1;

点亮第3个LED P2_2=0; 熄灭第2个LED P2_2=1;

后面的LED以此类推

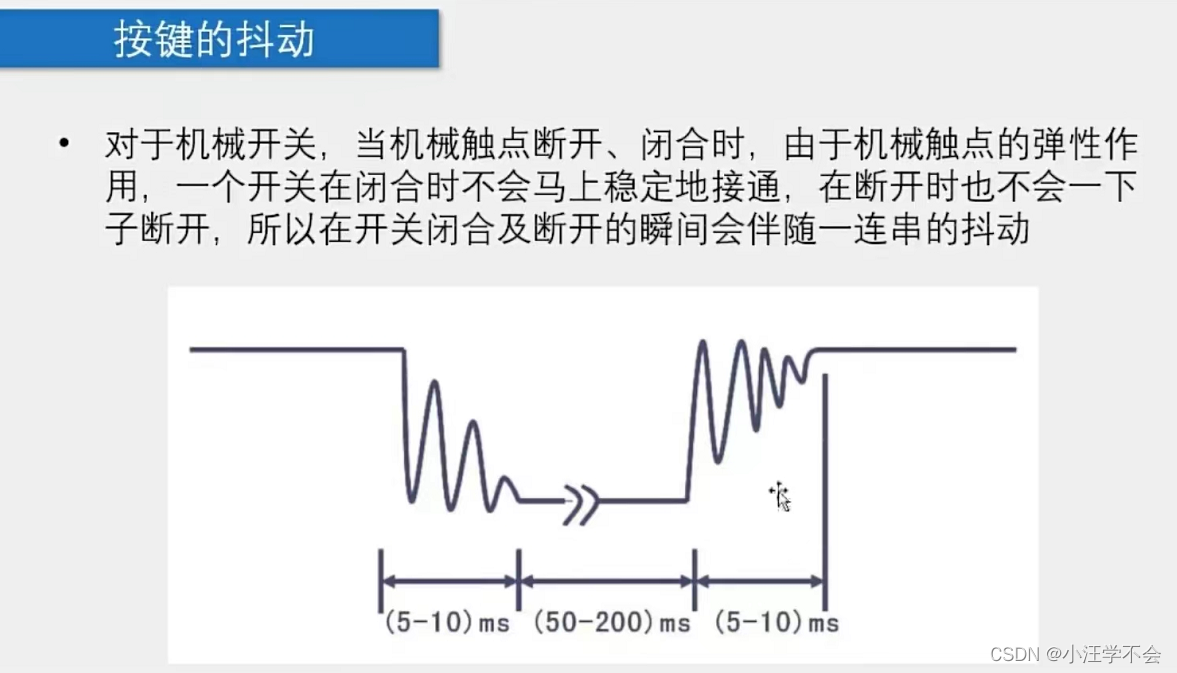

三.按键的抖动

为了除去抖动造成的影响，可以在按键抖动期间使用延时函数，从而避开抖动时间

while(1){
	if(P3_1==0)
	{
        //除去抖动
		Delay1ms(20);
		while(P3_1==0);
		Delay1ms(20);
        //LED亮暗取反
		P2_0 = ~P2_0;
	}
}

四.实例应用

1.实现除去抖动、按下按键后改变灯的暗亮的功能

功能：按一次，LED变亮，再按一次，LED变暗，再按一次，LED变亮，以此类推。

if(P3_1==0)            //按键按一次
	{
		P2_0 = ~P2_0;  //LED电平取反一次
	}

#include <REGX52.H>

void Delay1ms(unsigned int xms)        //@12.000MHz
{
    unsigned char i, j;
    while(xms)
    {
        i = 2;
        j = 239;
		do
		{
          while (--j);
        } while (--i);
        xms --;
    }
}

void mian()
{
	while(1){
		if(P3_1==0)
		{
			Delay1ms(20);
			while(P3_1==0);
			Delay1ms(20);
			P2_0 = ~P2_0;
		}
    }
}

2.独立按键控制LED显示二进制

功能：按一次开关，二进制计数+1

    unsigned char LEDNum=0;  //0000 0000
	while(1)
	{
		if(P3_1==0)
		{
			Delay1ms(20);
			while(P3_1==0);
			Delay1ms(20);

			LEDNum++;        //0000 0001
			P2=~LEDNum;      //1111 1110（取反）
		}
	}

#include <REGX52.H>

void Delay1ms(unsigned int xms)        //@12.000MHz
{
    unsigned char i, j;
    while(xms)
    {
        i = 2;
        j = 239;
        do
        {
            while (--j);
        } while (--i);
        xms --;
    }
}

void main()
{
	unsigned char LEDNum=0;  //0000 0000
	while(1)
	{
		if(P3_1==0)
		{
			Delay1ms(20);
			while(P3_1==0);
			Delay1ms(20);

			LEDNum++;        //0000 0001
			P2=~LEDNum;      //1111 1110（取反）
		}
	}
}

3.独立按键控制LED位移(按键版流水灯)

功能：每按一次开关，LED灯移动一次。

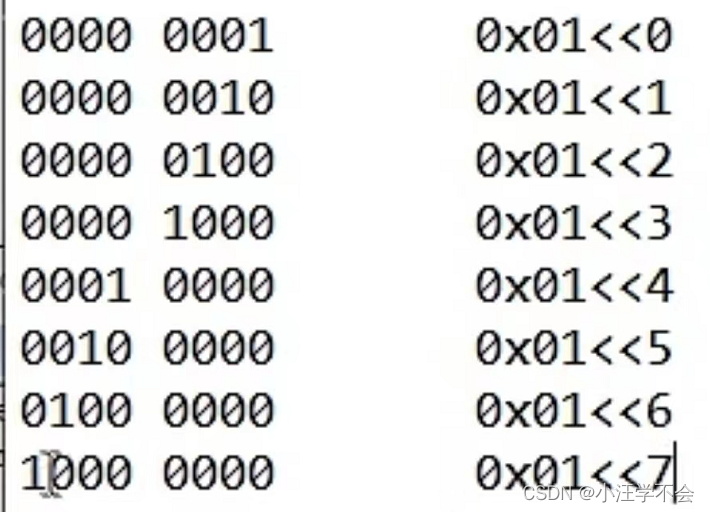

按位左移<<

按位左移的代码实现

unsigned char LEDNum = 0 ;
	while(1)
	{
		if(P3_1==0)
		{
			LEDNum++;
			if(LEDNum>=8)
				LEDNum=0;
			P2=~(0x01<<LEDNum);  //“<<”按位左移
		}
	}

#include <REGX52.H>

void Delay1ms(unsigned int xms)
{
    unsigned char i, j;
    while(xms)
    {
        i = 2;
        j = 239;
        do
        {
            while (--j);
        } while (--i);
        xms --;
    }
}

void mian()
{
	unsigned char LEDNum = 0 ;
	while(1)
	{
		if(P3_1==0)
		{
			Delay1ms(20);
			while(P3_1==0);
			Delay1ms(20);

			LEDNum++;
			if(LEDNum>=8)
				LEDNum=0;
			P2=~(0x01<<LEDNum);
		}
	}
}
